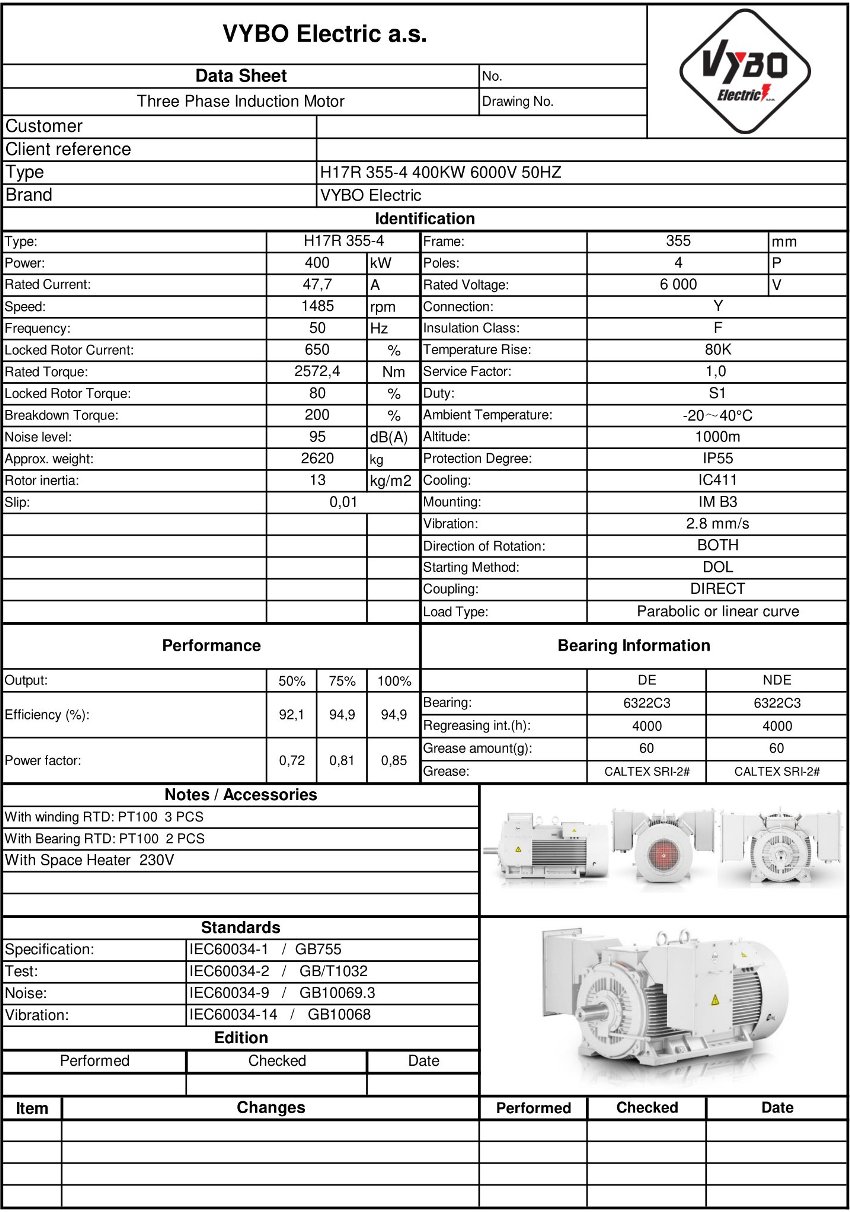

Háromfázisú elektromos motor: H17R-355-4 400KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 355-4 |
| Névleges teljesítmény (kW) | 400 |
| Keretméret (mm) | 355 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1488 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 46 |
| Hatásfok 100%-os terhelésnél (%) | 95,5 |
| Teljesítménytényező 100%-os terhelésnél | 0,88 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 2567 |
| Indítónyomaték aránya (LRT/RLT) | 0,96 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 6,3 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 6,8 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 3290 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | lítiumalapú, 2. osztály |
H17R-355-B-4-6 nagy teljesítménysűrűséget biztosít olyan gyártósorokhoz, amelyeknek hosszú távú terhelés mellett is megbízhatóan kell működniük. Ez a 1400 ford./perc fordulatszámú elektromos motor 400 kW teljesítményű kivitel ott megfelelő, ahol stabil nyomatékot, biztos indítási paramétereket és az egész technológiai rendszer energiaköltségeinek gondos kezelését várják el.
Kompakt 6000 V-os elektromos motor nagy terheléshez egyetlen keretméretben
A gyakorlatban különösen fontos a gépházi helyigény és a meglévő technológiába való egyszerűbb beépítés. Ezért ezt a megoldást kompakt 6 kV-os motorként tervezték, amely H315-H560 keretméretekben teljes teljesítményt ad le anélkül, hogy szükségtelenül növelné a hajtásegység méretét. Nagy gyárak üzemeltetői számára ez kisebb építési előkészítési igényt, egyszerűbb csatlakozást az elosztórendszerekhez és a teljes hajtáselrendezés jobb ellenőrizhetőségét jelenti.
4 pólusú villanymotor kiegyensúlyozott üzemi viselkedéssel
Az 1488 ford./perc névleges fordulatszám olyan jellemzőknek felel meg, amelyek sok szivattyús, kompresszoros és szállítórendszeres technológiai csomópont számára praktikusak. Ez a 4 pólusú elektromos motor segít stabil tartományban tartani az üzemet, miközben elegendő tartalékot biztosít a dinamikus terhelésváltozásokhoz. A 0,88 teljesítménytényező és a 95,5 % hatásfok előnyös minden olyan helyen, ahol a teljes műszak alatt figyelik az energiafogyasztást.
A rendszer tervezésekor érdemes figyelembe venni az indítás és a csúcsterhelés alatti viselkedést is. A 2567 Nm névleges nyomaték és a 46 A névleges áram alapot ad a szakembereknek a védelmi és kapcsolóelemek méretezéséhez. A 6,3 % indítóáram és a 2,3 % billenőnyomaték segíti a frekvenciaváltós vagy közvetlen indítás összehangolását a gyártósor követelményei szerint. A rotorkalitkában lévő rézszalag csökkenti a veszteségeket, támogatja a hőállóságot és meghosszabbítja a karbantartási beavatkozások közötti időt igényes ciklusokban.
HV villanymotorok feszültségválasztással technológiai rendszerekhez
Nagy technológiai rendszerek OEM-gyártói számára fontos, hogy a hajtás integrációs kompromisszumok nélkül igazítható legyen a hálózathoz. Ez a megoldás a HV villanymotorokra közé tartozik, és a projekt szerint választható feszültséget tesz lehetővé; 3 300 V, 6 000 V, 10 000 V és 11 000 V változatok is elérhetők. Egy termékcsaládon belül ez egységes gépházi kialakítást, egyszerűbb pótalkatrész-kezelést és átláthatóbb szervizszabványt tesz lehetővé.
Hosszú üzemi ciklusokra előkészített konstrukció
Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt tartalékot biztosít a kohászatban, energetikában és nehézanyag-feldolgozásban előforduló igényes hőterheléshez. A 3290 kg tömeg és a 6,8 kg·m² rotor-tehetetlenségi nyomaték olyan stabilitást ad a hajtásnak, amely előnyös nagy tehetetlenségű rendszerek indításakor. A DE és NDE oldalon alkalmazott 6322-C3 csapágyak támogatják az egyenletes működést hosszú távú terhelés mellett, és csökkentik a nem kívánt állásidő kockázatát.
A kiegészítő állapotfelügyeletet szintén a karbantartás igényeihez tervezték, és segít a szervizcsapatoknak reagálni még azelőtt, hogy kisebb eltérések befolyásolnák a termelést. Az elérhető tartozékok közé tartozik 6 x PT100 a tekercselésben, 1 x PT100 az NDE csapágyban, 1 x PT100 a DE csapágyban, kondenzációgátló fűtés és 3 x PTC termisztor. Ez a felszereltség olyan üzemekben hasznos, ahol a tekercselés és a csapágyak hőmérsékletét, valamint a leállások alatti páratartalmat is figyelik.
A VYBO Electric nyersvízszivattyúkhoz, technológiai ventilátorokhoz, ásványőrlőkhöz, keverőegységekhez, kompresszorállomásokhoz, nagy ellenállású szállítósorokhoz, törőkhöz, hengerműállványokhoz, extruderekhez, centrifugákhoz, dobszárítókhoz és recirkulációs rendszerek hajtásaihoz szállít megoldásokat. Közép-Európában ágazatunk legnagyobb vállalata vagyunk, ami a műszaki háttérben, az ellátás folyamatosságában és a magas rendelkezésre állású projektek támogatásában is megmutatkozik. Ha egy konkrét technológiához kell összehangolni a teljesítményt, a feszültségszintet és a szervizkövetelményeket, lépjen kapcsolatba velünk.
