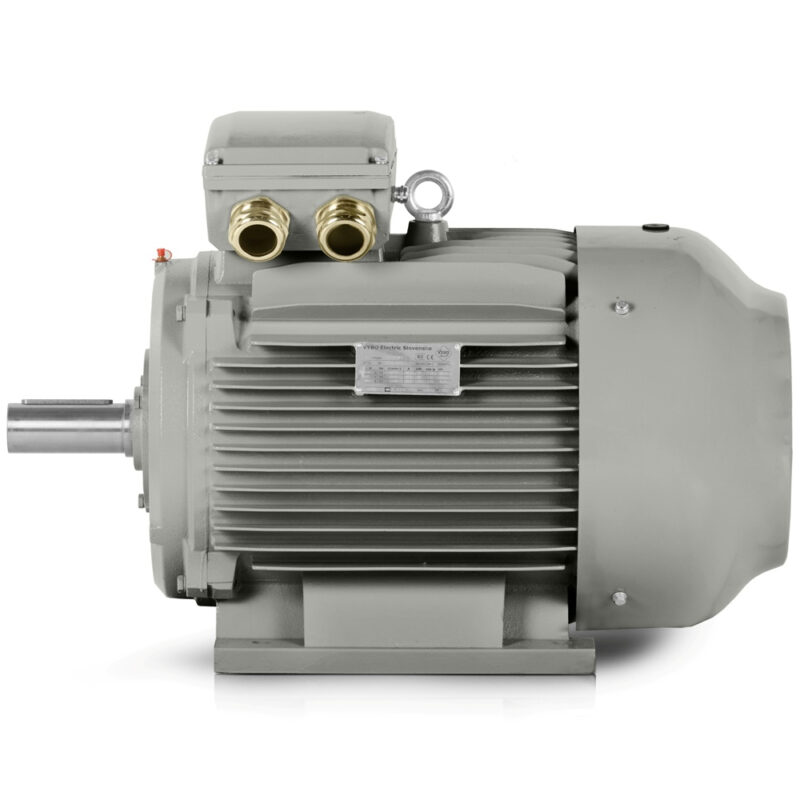

Háromfázisú villanymotor: 3LC-280M-2, 90 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-280M-2 |
| Névleges teljesítmény (kW) | 90 |
| Vázméret (mm) | 280 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 152 |
| Névleges áram 690 V (A) | 88,12 |
| Hatásfok 100%-os terhelésen (%) | 95 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,9 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,8 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 7,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 1,1487 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1152*652*846 |
| Csomag tömege (kg) | 562 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6314-C3/6314-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
2 pólusú villanymotor nagy terhelésű főhajtásokhoz
A gyártási és folyamatüzemekben a sima járás, a hőstabilitás és az a képesség döntő, hogy a hajtás hosszú távú terhelést felesleges leállások nélkül viseljen el. Erre alkalmas a 2 pólusú 3LC-280M-2 villanymotor, amely a hatékonyságot és a jó értéket ötvözi azoknál a hajtásoknál, amelyektől a teljes műszak során folyamatos teljesítményt várnak el.
Szivattyúkhoz, kompresszorokhoz, szállítószalagokhoz vagy technológiai egységekhez kapcsolva a hajtás lehetőséget ad a szervizcsapatoknak a tervezhető karbantartásra és a stabil üzemi feltételekre. A hajtástechnikában fontos, hogy a motor indításkor gyorsan reagáljon, miközben ingadozó terhelés mellett is megtartja paramétereit. Az IE3 hatásfokosztály ezt a normál üzemben jelentkező energiaveszteségek csökkentésével támogatja.
IE3 hatásfokosztály az alacsonyabb fogyasztásért folyamatos üzemben
Azokban az alkalmazásokban, ahol a motor naponta sok órán át működik, a hatásfok közvetlenül befolyásolja mind az energiaszámlát, mind a rendszer hőterhelését. Az IE3 hatásfokosztály nagyon magas hatásfokot biztosít, ami különösen stabil munkapontokon és hosszú gyártási ciklusok során értékes.
A 2980 ford./perc névleges fordulatszám támogatja a nagyobb fordulatszámot és egyenletes teljesítményátvitelt igénylő alkalmazásokat. A névleges áram △ 400V mellett 152 A, Y 690V mellett 88.12 A, ami egyszerűsíti a tápellátás méretezését ipari villamos berendezésekben. Ebben az osztályban a 400 V-os villanymotort gyakran ott alkalmazzák, ahol a szabványos gyártócsarnoki villamos hálózatokkal való kompatibilitás szükséges.
Indítási jellemzők terhelt indításokhoz
Az 1.8 indítónyomaték-arány és a 7.1 indítóáram-arány jó alapot biztosít azokhoz az alkalmazásokhoz, amelyek nem terheletlenül indulnak. A 2.3 maximálisnyomaték-arány javítja a hajtás viselkedését rövid idejű terhelésváltozások és technológiai beavatkozások során. A gyakorlatban ez kisebb kockázatot jelent a fordulatszám nem kívánt esésére egy szállítószalag, keverő vagy kompresszorfokozat indításakor.
Robusztus öntöttvas ház nehéz ipari körülményekhez
A robusztus öntöttvas házat olyan helyekre tervezték, ahol rezgés, mechanikai igénybevétel és hosszú távú szerelési stabilitás várható. A megerősített öntöttvas csapágypajzsok és a megerősített öntöttvas lábak segítenek megőrizni a szerkezeti merevséget akkor is, ha a motor igényes gépvázba van beépítve. Ez a kialakítás olyan alkalmazásokhoz megfelelő, ahol nagy igénybevétel mellett is egyenletes viselkedést várnak el a villanymotortól.
A 6314-C3 DE oldali és a 6314-C3 NDE oldali csapágy megfelelően kialakított kenés és telepítés esetén hosszú élettartamot támogat. Az 1.149 kg/m² rotor tehetetlenségi nyomaték fontos a gyorsítás és lassítás tervezésekor, különösen gyakori ciklusú hajtásoknál. A 91 dB(A) zajszintet figyelembe kell venni, amikor a motort olyan technológiai egységekbe integrálják, ahol a munkahely teljes akusztikai terhelését értékelik.
Pontos telepítés és kapcsolószekrény-csatlakozás
Az 1152*652*846 mm-es csomagolási méretek és az 562 kg-os csomagolási tömeg egyszerűsítik a logisztika és a telepítés tervezését. A 2-M63X1.5 kábelbevezetők helyet biztosítanak a teljesítménykábelek biztonságos vezetéséhez és csatlakoztatásához a projekt feltételeinek megfelelően. A 400/690 V-os tápellátással együtt a motor jól integrálható a szabványos feszültségszinteket használó ipari sorokba.
7 alkalmazás gyártási és technológiai üzemekhez
A 3LC PRO modell különösen alkalmas a következő ipari alkalmazásokhoz:
- Nagy kapacitású centrifugálszivattyú hajtása vízkezelő üzemben.
- Csavarkompresszor főhajtása sűrítettlevegő-gépházban.
- Szalagos szállítópálya hajtása ömlesztettanyag-kezelő soron.
- Keverő hajtóegysége vegyi technológiai tartályban.
- Elszívóventilátor hajtása festőüzemben vagy szárítóberendezésben.
- Granulátor főmotorja műanyag-feldolgozásban.
- Törő vagy malom hajtása anyaggyártásban.
Ezekben az alkalmazásokban a származás és a szerviztámogatás is fontos. Az, hogy ez a bevált gyártó és forgalmazó VYBO Electric megoldása, hozzájárul a pótalkatrészek, a műszaki támogatás és az üzemi készletet feltöltő ismételt rendelések folyamatosságához.
Ha a cél az, hogy gyorsan új hajtás kerüljön a termelésbe, ez a 400 V-os villanymotor észszerű egyensúlyt kínál a teljesítmény, a hatékonyság és a mechanikai tartósság között a mindennapi ipari használatban. Rendelje meg időben a 3LC-280M-2 típust, hogy a telepítést és az üzembe helyezést ne kelljen a szállítási határidők miatt elhalasztani.
