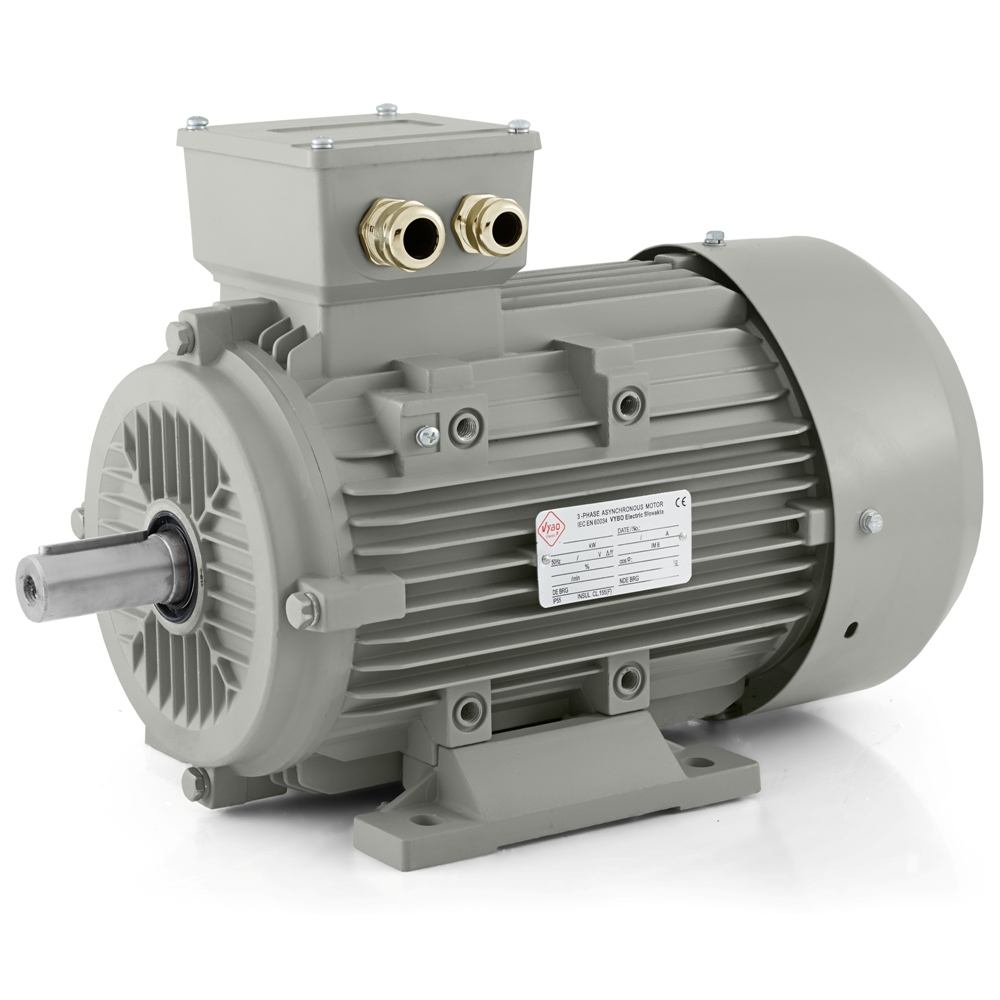

Elektromos motor 7,5 kW, 1450 ford./perc, 400 V, 1AL-132M-4

1AL-132M-4 villanymotor olyan üzemekhez, ahol fontos a sima indítás és a hosszú munkaciklus

Az 1AL-132M-4 villanymotor olyan technológiákhoz készült, ahol a teljesítményt nem csak rövid ideig kell átvinni, hanem hosszabb munkaszakaszokon keresztül folyamatosan használják. A 7,5 kW teljesítmény, a 400/690 V névleges feszültség, a Delta/Y kapcsolás és az 1450 ford./perc névleges fordulatszám 50 Hz frekvencián megbízható alapot ad olyan berendezésekhez, amelyeknek felesleges ingadozások nélkül kell biztosan működniük. A motor 4 pólusú kivitelű, és stabil ipari használatra készült olyan technológiákban, ahol a hajtás a napi termelési ritmus természetes része.

A gyakorlatban ezt a modellt szállítósorokon, szivattyúegységeknél, ventilátoregységekben, keverőtechnológiában, csomagoló- és töltősorokon, adagolóberendezésekben, elszívórendszerekben, válogató munkahelyeken, anyagmozgató modulokban, újrahasznosító sorokon és olyan gépekben használják, ahol az anyag rendszeres ciklusban mozog vagy kerül feldolgozásra. Ezekben az alkalmazásokban gyakran döntő, hogy a motor az indítás után stabil üzemi állapotba kerüljön, és azt hosszabb terhelés mellett is fenntartsa. Ezért a modell olyan berendezésekhez alkalmas, amelyeknek az egész műszakban megbízhatóan kell működniük, nem kívánt erőátviteli instabilitás nélkül.

Viselkedés indításkor és terhelés alatt

Egy ilyen osztályú ipari motornál nemcsak maga a teljesítmény számít, hanem az indításkori és az üzemi állapotba való átmenet alatti viselkedés is. A névleges áram 14,8 A 400 V-on és 8,58 A 690 V-on, ami fontos a tápellátás és a védelem méretezésekor, valamint a vezérlőszekrénybe történő integrálásnál. A 2,3 indítónyomaték-arány, a 2,3 billenőnyomaték-arány és a 7 indítóáram-arány alapot teremt a határozott indításhoz olyan berendezéseknél, amelyek ismételten indulnak vagy rendszeres terhelés alatt működnek. Üzemben ez magabiztosabb indulást jelent szivattyúknál, ventilátoroknál, szállítószalagoknál és keverőegységeknél, ahol kiszámítható működést várnak el szükségtelen lökések nélkül.

A motor parabolikus vagy lineáris terhelési karakterisztikájú terheléstípushoz készült, ezért jól alkalmazható olyan technológiákban, ahol a munkaciklus során az ellenállás az áramlás, a nyomás, a mechanizmus mozgása vagy a feldolgozott anyag jellege szerint változik. A 87 % hatásfok és a 0,84 teljesítménytényező kiegyensúlyozott üzemet támogat olyan berendezéseknél, ahol a hajtás folyamatosan fut vagy rendszeresen bekapcsol a termelési ciklusba. Fontos a 0,0296 kg·m² rotor tehetetlenségi nyomaték is, amely ismételt indításoknál, hosszabb bekapcsolási időknél vagy rendszeres anyagtovábbításnál megbízható reakciót segít fenntartani.

Mechanikai kialakítás és szerelési környezet

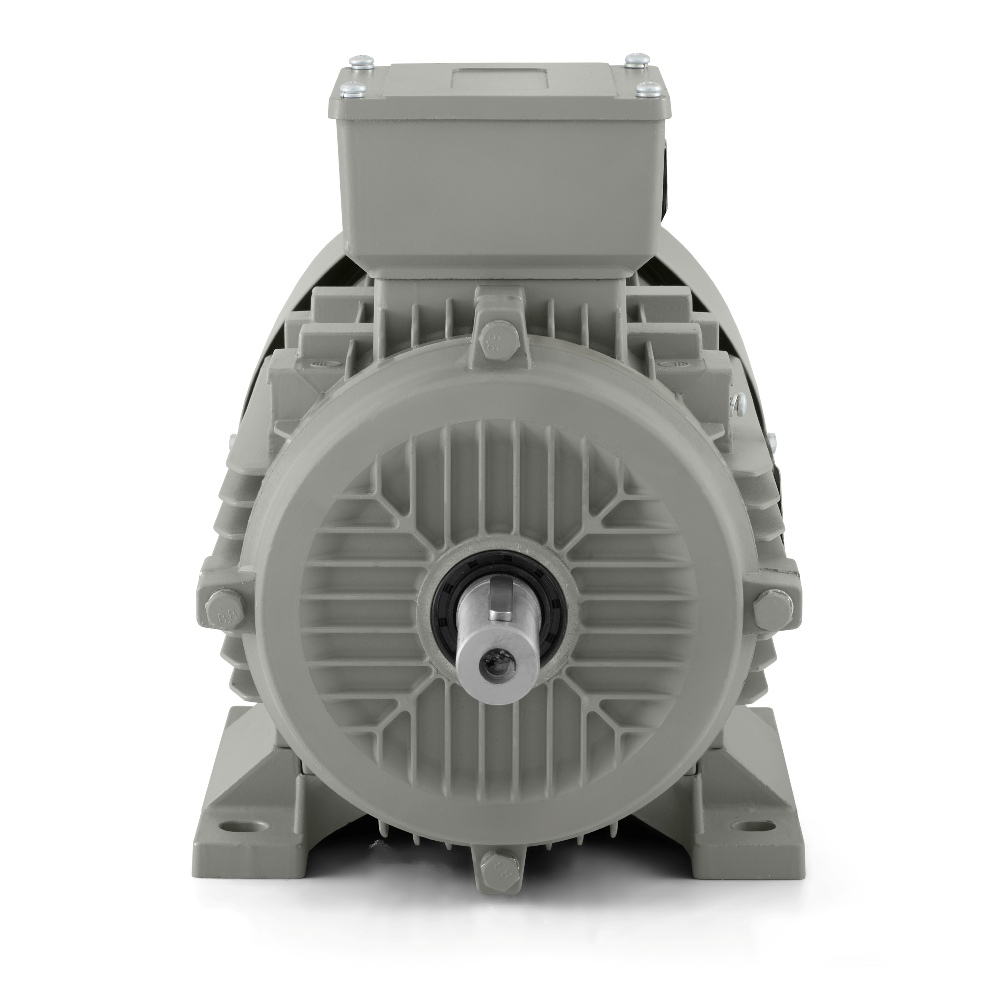

Ez a villanymotor 132 mm-es tengelymagasságú kivitel, amely olyan berendezésekhez illik, ahol már fix rögzítésre és rendszeres munkaterhelésre van szükség. A DE és NDE oldalon 6308-2Z csapágyak találhatók, a kenést pedig a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír biztosítja. A fél reteszes kiegyensúlyozás egyenletes járást támogat szíjtárcsák, tengelykapcsolók és más erőátviteli elemek szerelésekor, ami fontos az egész egység stabilitásához és a mechanikai kapcsolat hosszú távú megbízhatóságához.

A motor mindkét irányban foroghat, ami bővíti a felhasználást irányváltó mechanizmusokban, kétirányú adagolásban és olyan egységekben, ahol a munkairány a folyamat fázisával változik. A konstrukció praktikus elemei közé tartozik a 2-M32X1.5 kábelbevezetés is. Az 55 kg csomagolt tömeg és az 540 × 290 × 340 mm csomagolási méret segíti a raktározás, szállítás és szervizcsere tervezését.

Üzemi feltételek, amelyekre a motor fel van készítve

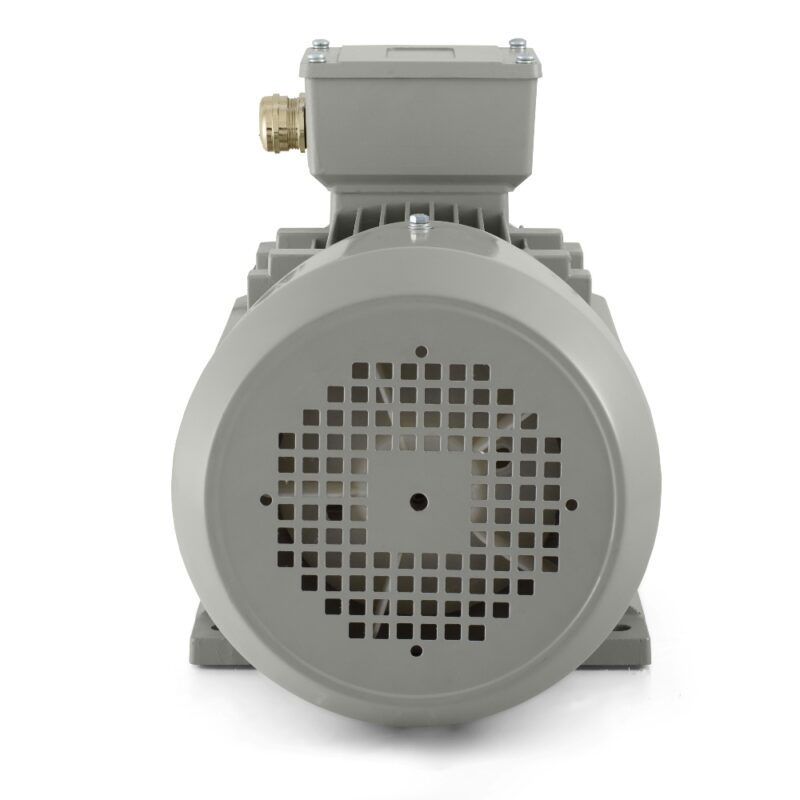

Az ipari hajtásnak olyan környezetben is megbízhatóan kell működnie, ahol por, magasabb hőmérséklet vagy a berendezés rendszeres tisztítása fordul elő. Az 1AL-132M-4 IP55 védettségű, amely segít megóvni a belső részeket a portól és a fröccsenő víztől. Szállítástechnikában, csomagolásban, légkezelésben és szivattyúzási alkalmazásokban ennek közvetlen üzemi jelentősége van. A stabil hőháztartást az IC411 hűtés támogatja. A motor F szigetelési osztályt és B hőmérséklet-emelkedést alkalmaz, és legfeljebb +65 °C környezeti hőmérsékletre, illetve 1000 m magasságig készült.

A 2,8 mm/s rezgéssebesség A osztályban és a 71 dB(A) zajszint kiegyensúlyozott mechanikai működést támogat. Olyan üzemekben, ahol több hajtás dolgozik egymás mellett, ez az egész technológia stabilitásának fontos eleme.

Az 1AL OPTIMAL sorozat vezérlési és üzemeltetési lehetőségei

A motor alkalmas DOL közvetlen indításra, frekvenciaváltós vezérlésre és lágyindító használatára. Így az indítás és a működés az adott berendezés jellegéhez igazítható, az egyszerű közvetlen indítástól a munkafolyamat szerinti finomabb vezérlésig. Az 1,0 szerviztényező és az S1, S2, S3, S4-S9 üzemmódok folyamatos működést és szakaszos ciklusokat egyaránt lehetővé tesznek. Az 1AL-132M-4 modell az 1AL OPTIMAL sorozathoz tartozik, amely nagyon jó ár-érték aránya, gyors üzembe helyezhetősége és széles szerelési lehetőségei miatt népszerű, beleértve az IM B3, IM B35, IM B5, IM B14, IM B34 kiviteleket. Ha rendszeres és hosszú távú ipari használatra megbízható, 7,5 kW-os villanymotor szükséges, ez professzionális megoldást jelent stabil műszaki háttérrel.
