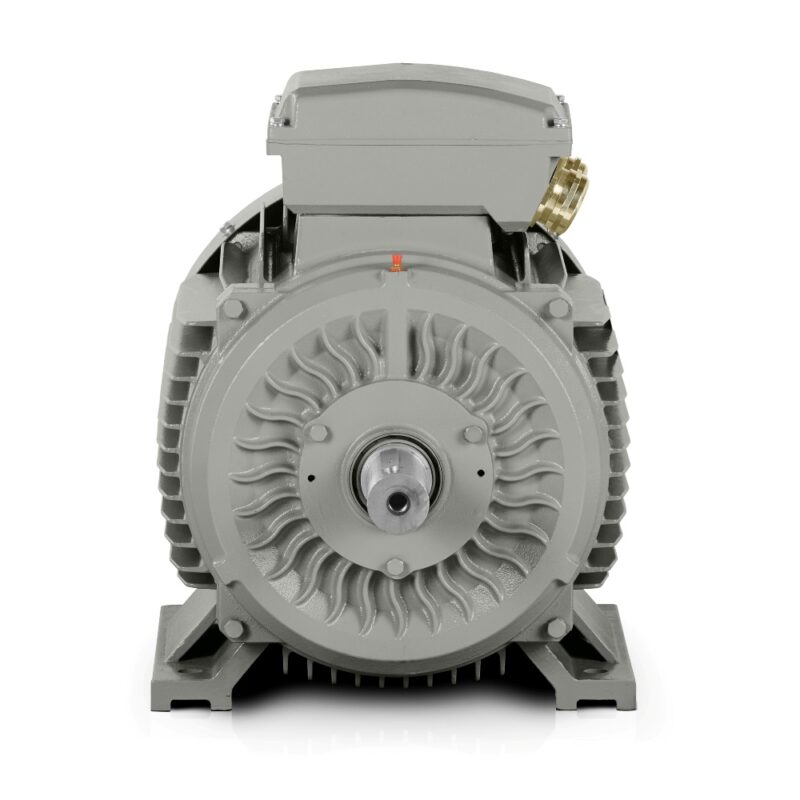

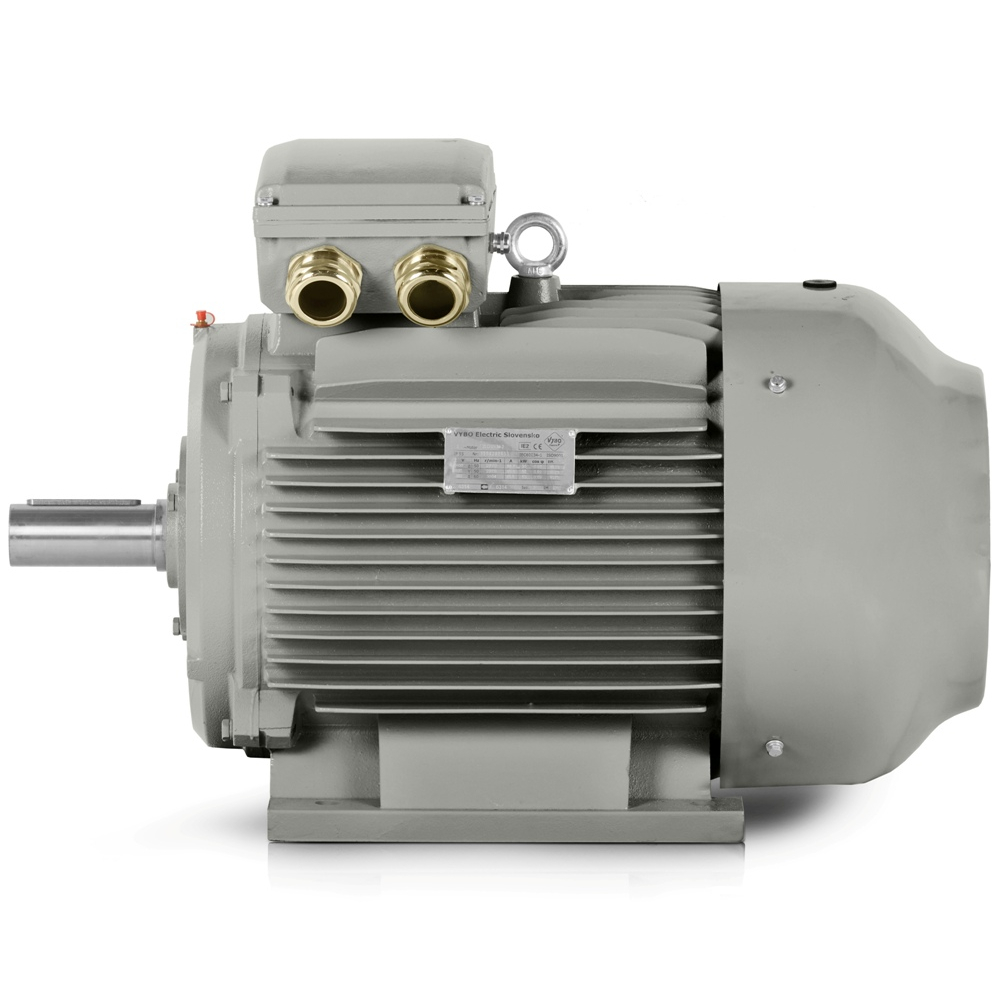

Háromfázisú villanymotor: 3LC-250M-2, 55 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-250M-2 |
| Névleges teljesítmény (kW) | 55 |
| Vázméret (mm) | 250 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 93,5 |
| Névleges áram 690 V (A) | 54,20 |
| Hatásfok 100%-os terhelésen (%) | 94,3 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,9 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 7,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,4638 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1012*582*781 |
| Csomag tömege (kg) | 370 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6314-C3/6314-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
Az IE3 hatásfokosztály – Rendkívül magas hatásfok a gyakorlatban alacsonyabb energiaigényt és jobb arányt biztosít a felvett és a leadott teljesítmény között. A 3LC PRO sorozat ezen IE3 villanymotorját úgy tervezték, hogy a 3LC-250M-2 modellnél egyszerre nyújtson megtakarítást és értéket, ezért jól illik a könnyű- és közepes iparhoz, OEM gépekhez és kisebb technológiai egységekhez, ahol fontos a stabil indítás, az egyenletes működés és az észszerű üzemeltetési költség. 3000 ford./perc villanymotorként olyan helyekre alkalmas, ahol nagyobb üzemi dinamika és folyamatos terhelés alatt pontos fordulatszám szükséges.
Az 55 kW teljesítmény, a 400/690 V tápfeszültség és a 2980 ford./perc névleges fordulatszám megbízható működésre teszi alkalmassá ezt a háromfázisú villanymotort több műszakban működő, hosszabb állásidőt nem megengedő rendszerekben. A △ 400V mellett 93.5 A és Y 690V mellett 54.2 A áramterhelés a gyakorlatban azért is értékes, mert egyszerűsíti a kapcsolószekrény és a védelem méretezését az ipari automatizálásban. A rotor 0.464 kg/m² tehetetlenségi nyomatéka kiegyensúlyozott hajtásgyorsítást támogat, valamint olyan alkalmazásokat, ahol a motort gyakran terhelés alatt indítják.
3000 ford./perc villanymotor stabil teljesítményt igénylő termeléshez
A 250 mm IEC tengelymagasságú 3LC PRO modell teljesíti azoknak a gépeknek a telepítési követelményeit, ahol fontos a kompakt integráció és a szabványos mechanikai interfészekkel való közvetlen kompatibilitás. A 89 dB(A) zajszint olyan üzemnek felel meg, ahol a teljesítményt és a kezelő munkakörnyezetét egyaránt figyelembe kell venni. A robusztus öntöttvas ház – megerősített öntöttvas csapágypajzsok és megerősített öntöttvas talpak növeli a mechanikai megbízhatóságot rezgés, gyakori kapcsolás és folyamatosan működő sorok hosszú távú használata során.
- Keverő- és homogenizáló egységek élelmiszeripari termelésben.
- Technológiaivíz-szivattyúállomások feldolgozóüzemekben.
- Szellőztetőegységek festőüzemekhez és felületkezelési műveletekhez.
- Kamrás szállítópályák csomagolósorokban.
- Törő- és válogatóegységek újrahasznosító üzemekben.
- Csigás szállítók ömlesztett anyagokhoz.
- Kompresszoregységek műhely- és termelési sűrítettlevegő-rendszerekhez.
- Granulátorok műanyagfeldolgozásban.
- Forgó adagolók a takarmányiparban.
- Kisebb technológiai egységek fémmegmunkáló üzemekben.
Tartós csapágyak és kábelcsatlakozás mindennapi üzemhez
Mind a 6314-C3 DE csapágy, mind a 6314-C3 NDE csapágy hosszú élettartamot támogat olyan alkalmazásokban, ahol a terhelés, a hőmérséklet és a rezgés változik. A 2-M63X1.5 kábelbevezetők egyszerűsítik a gyakorlati csatlakoztatást a telepítési helyen, és megkönnyítik a teljesítménykábelek vezetését kapcsolószekrény-egységekben. A 0.9 teljesítménytényező és a 94.3% hatásfok szintén hasznos tervezési értékek, mert hosszú napi üzemidők alatt is segítenek gazdaságosan tartani a működést. A gyakorlatban ez az IE3 villanymotor több ezer ipari telepítésre épít, ami igazolja alkalmasságát a szabványos termelési helyzetekre és az egyedi gépgyártásra egyaránt.
3LC PRO OEM gépekhez és kisebb technológiai egységekhez
Az LRT/RLT 2 indítási arány, a BDT/RLT 2.3 billenési arány és az LRA/RLA 7.7 indítóáram-arány olyan adatokat biztosít a tervezőknek, amelyek felhasználhatók az áramköri védelem, a frekvenciaváltók és a mechanikai hajtáscsatlakozások kiválasztásakor. Ez a 3000 ford./perc villanymotor ezért olyan projektekhez alkalmas, ahol fontos a pontos indítás, az üzembiztonság és az észszerű megtérülés. Ha sorozatgyártáshoz vagy automatizált sor egyedi alkalmazásához van szüksége motorra, vegye fel velünk a kapcsolatot.
- Vegye fel velünk a kapcsolatot az alkalmazásához való alkalmasság műszaki ellenőrzéséhez.
Telepítésre és gyors üzembe állításra előkészített csomag
A 370 kg csomagolási tömeg és az 1012*582*781 mm csomagolási méretek egyszerűsítik a logisztikai tervezést és a telepítési helyen történő átvételt. Ez a háromfázisú villanymotor ezért alkalmas olyan vállalatoknak, amelyek időigényes mechanikai módosítások nélkül gyorsan szeretnék növelni termelési kapacitásukat. A 3LC-250M-2 modell készen áll olyan alkalmazások támogatására, ahol nap mint nap pontos működésre, stabil teljesítményre és hosszú távú ipari szolgálatra képes műszaki megoldásra van szükség.
