Elektromos motor 4 kW, 2880 ford./perc, 400 V, 1AL-112M-2

1AL-112M-2 4 kW-os villanymotor olyan gépekhez, ahol a hajtásnak gyorsan, pontosan és szükségtelen kompromisszumok nélkül kell illeszkednie

Ipari hajtás kiválasztásakor gyakran nem a teljesítmény az egyetlen döntő tényező. Ugyanilyen fontos, hogy a motor milyen gyorsan integrálható a berendezésbe, megfelelő szerelési lehetőségeket kínál-e, és hogyan viselkedik a mindennapi üzemben. A VYBO Electric 1AL-112M-2 villanymotorja pontosan az ilyen követelményekre készült. Ez egy háromfázisú aszinkron villanymotor, 4 kW teljesítménnyel, 2 pólusú kivitelben, 2880 ford./perc névleges fordulatszámmal 50 Hz frekvencián. A 400/690 V névleges feszültség és a delta/csillag kapcsolás megkönnyíti az ipari villamos rendszerekbe történő integrálást, ahol a hajtástól megbízható és stabil teljesítményt várnak.

A 112-es keretméret praktikus megoldás azokhoz a technológiákhoz, amelyek dinamikus működést és szilárd üzembiztonságot igényelnek, ugyanakkor ésszerű beépítési méreteket kell megtartani. A gyakorlatban ez a modell jól illeszkedik gyártósorokhoz, szellőztető egységekhez, szivattyúrendszerekhez, adagoló munkaállomásokhoz, csomagolástechnikához és anyagmozgató mechanizmusokhoz, ahol gyors hajtásreakcióra és megbízható napi működésre van szükség. Az ilyen berendezésekben fontos, hogy a motor ne bonyolítsa a telepítést, hanem a működő rendszer természetes részévé váljon.

A hajtás helyes méretezését megkönnyítő paraméterek

Az 1AL-112M-2 modell teljesítménytényezője 0,88, hatásfoka pedig 84,2 %. A névleges áram 7,46 A 400 V-on és 4,52 A 690 V-on, ami megfelelő alapot ad az elektromos méretezéshez és a technológián belüli védelem megtervezéséhez. Ebben a motorosztályban már olyan teljesítményszintre van szükség, amelytől ingadozásmentes, rendszeres napi üzem, jó üzemi stabilitás és magasabb munkatempóra való alkalmasság várható el. A 2880 ford./perc névleges fordulatszám olyan berendezésekben is alkalmassá teszi a modellt, ahol fontos a gyors mechanikai reakció és a mozgás gyors továbbítása.

Az indítási viselkedés szintén jelentős szerepet játszik. A 2-es indítónyomaték-arány, a 2,2-es billenőnyomaték-arány és a 7,5-es indítóáram-arány jó alapot ad a rendszeresen indított vagy változó terheléssel működő berendezésekhez. Üzem közben ez különösen ott előnyös, ahol a motor szállítópálya-ágakat, ventilátorkerekeket, keringtető rendszereket, keverőelemeket vagy olyan technológiai egységeket hajt, amelyeknek egyenletesen kell elérniük az üzemi állapotot.

Valós üzemi körülményekre fejlesztett kialakítás

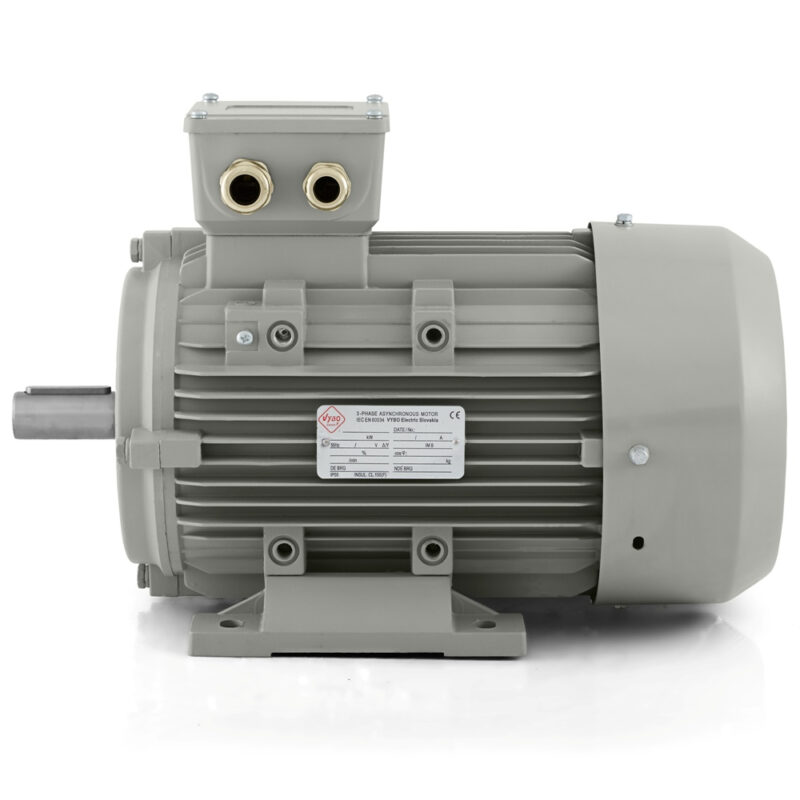

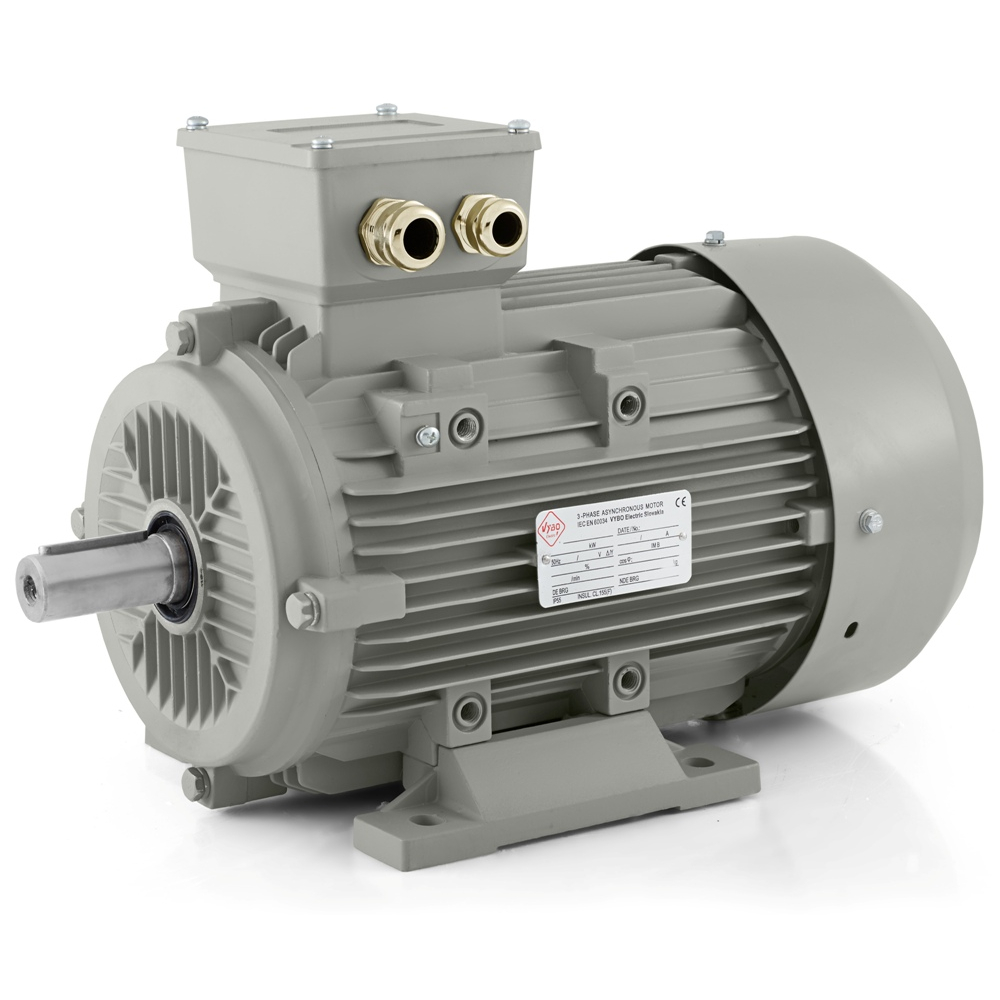

Az 1AL-112M-2 villanymotor alumíniumházzal készül, és IP55 védettséggel rendelkezik, amely védelmet nyújt a por és a vízsugarak ellen. Gyártócsarnokokban, műhelyekben, műszaki helyiségekben vagy technológiai egységekben ez nagyon fontos tulajdonság. Az IC411 hűtési mód hosszabb terhelés során stabil hőmérsékleti viszonyokat támogat, és intenzív műszak alatt is segít megbízható üzemben tartani a motort. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály hosszú távú ipari használatra alkalmas műszaki alapot egészít ki.

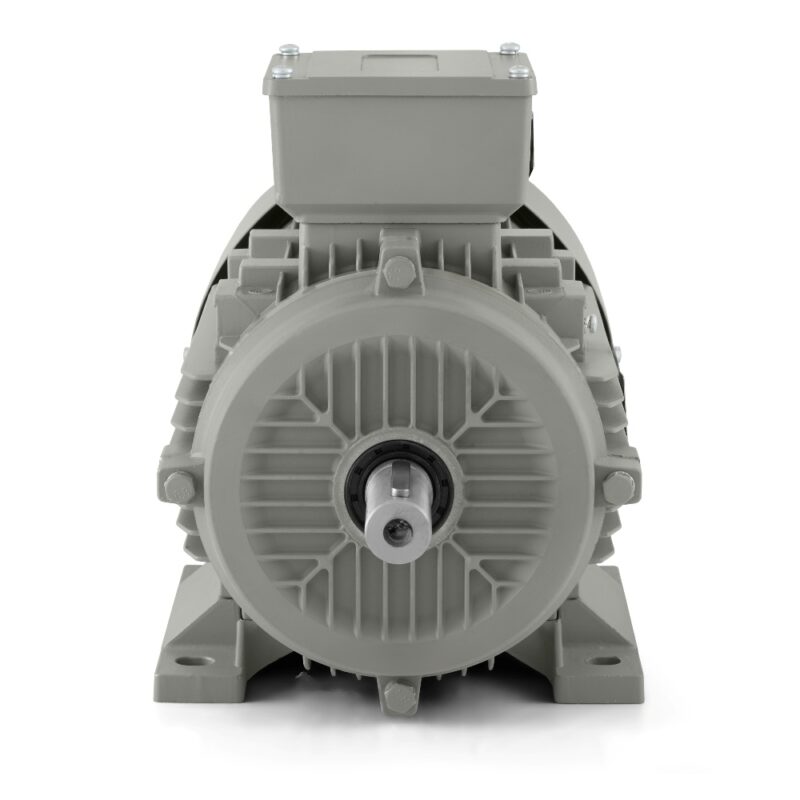

Mechanikai szempontból az is fontos, hogy a motor 2,8 mm/s rezgési sebességgel, A osztályban és 77 dB(A) zajszinttel működik. A kiegyensúlyozás fél retesszel történik, a motor pedig mindkét forgásirányban üzemeltethető, ami nagyobb szabadságot ad a gép kialakításakor. A DE és az NDE oldalon egyaránt 6306-2Z csapágyak találhatók. A kenést 2. számú lítiumbázisú zsír biztosítja, amely támogatja a megbízható működést rendszeres üzemi terhelés mellett.

Telepítés és integrálás a technológiába szükségtelen korlátozások nélkül

A modell jelentős előnye, hogy jól elő van készítve különböző berendezéstípusokba történő integrálásra. A motor 2-M32X1.5 kábelbevezetésekkel rendelkezik, ami megfelel a teljesítményosztályának és az ipari telepítés gyakorlati követelményeinek. A 420 × 245 × 310 mm csomagolási méretek és a 28 kg csomagolt tömeg megkönnyítik a logisztika, az anyagmozgatás és a szervizcsere tervezését. A rotor 0,0126 kg·m² tehetetlenségi nyomatéka fontos képet ad az indítás és az üzemi állapot változása közbeni mechanikai viselkedésről.

A motor S1, S2, S3 és S4-S9 üzemmódokra alkalmas, így folyamatos folyamatokban és olyan ciklikus technológiákban is használható, ahol a munkafolyamat rendszeresen ismétlődik. Az 1,0 szerviztényező a névleges üzemi körülményeknek felel meg, a parabolikus vagy lineáris terhelési karakterisztika pedig különböző ipari berendezésekben bővíti a felhasználási lehetőségeket. A motor alkalmas DOL közvetlen indításra, és az üzemi követelményektől függően frekvenciaváltóval vagy lágyindítóval történő vezérlésre is.

Rugalmasság és lehetőség a berendezés későbbi módosításaira

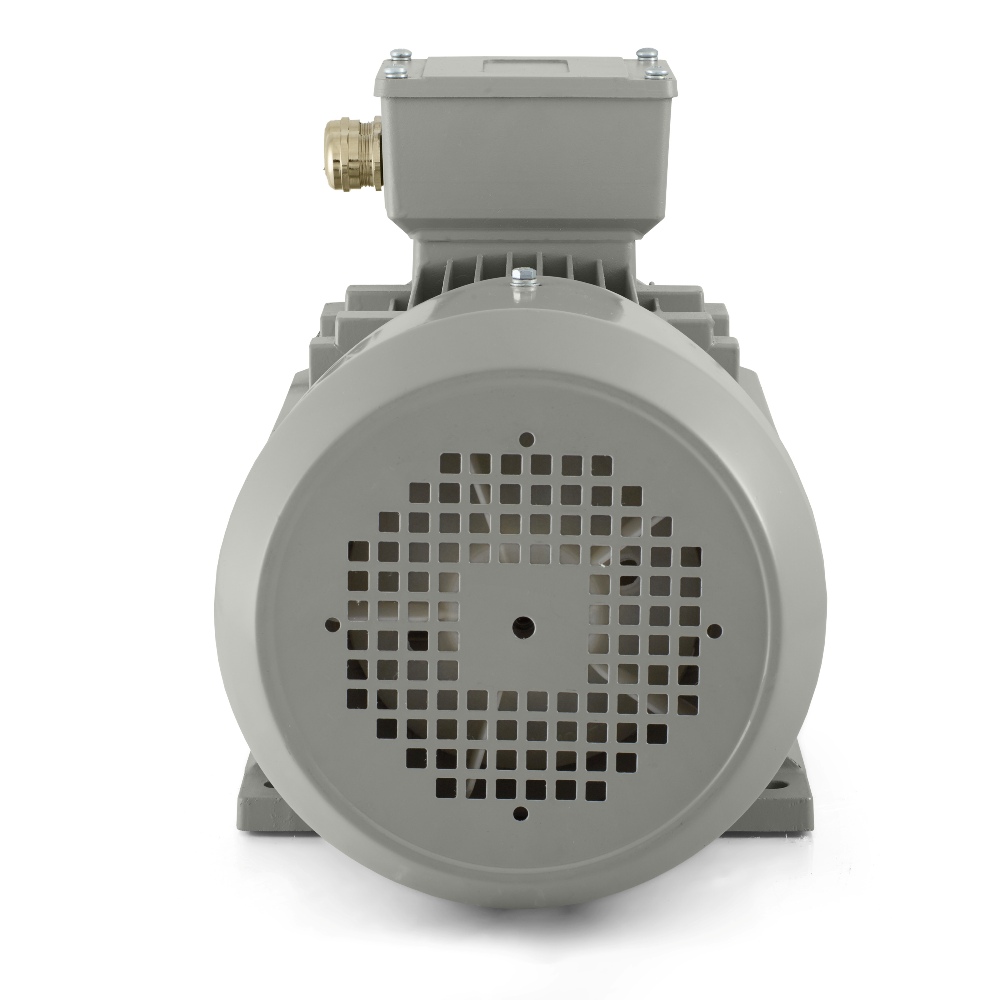

Az 1AL-112M-2 modell az 1AL OPTIMAL sorozathoz tartozik, amely IM B3, IM B35, IM B5, IM B14 és IM B34 szerelési kivitelekben érhető el. Ez nagyobb szabadságot ad új gép tervezésekor és meglévő technológia korszerűsítésekor egyaránt. Az 1AL OPTIMAL platform nagyfokú kompatibilitásáról, gyors üzembe helyezhetőségéről és bevált minőségéről ismert. A gyakorlatban értékes a megerősített kapocsdoboz, az IP55 kapocsdobozfedél továbbfejlesztett rögzítése, az acél ventilátorburkolat, a kompatibilis lábak, az első pajzs cserélhetősége és a hatékony hűtésre tervezett ház is.

Az 1AL-112M-2 ezért kiváló választás olyan üzemek számára, amelyek 4 kW teljesítményű, nagy fordulatszámú, megbízható felépítésű és jó szerelési rugalmasságot kínáló villanymotort keresnek. Azokban a gépekben, ahol rendszeres terhelés, nagy stabilitási igény és problémamentes technológiai integráció találkozik, ez a modell pontosan azt nyújtja, amit egy professzionális ipari hajtástól elvárnak.
