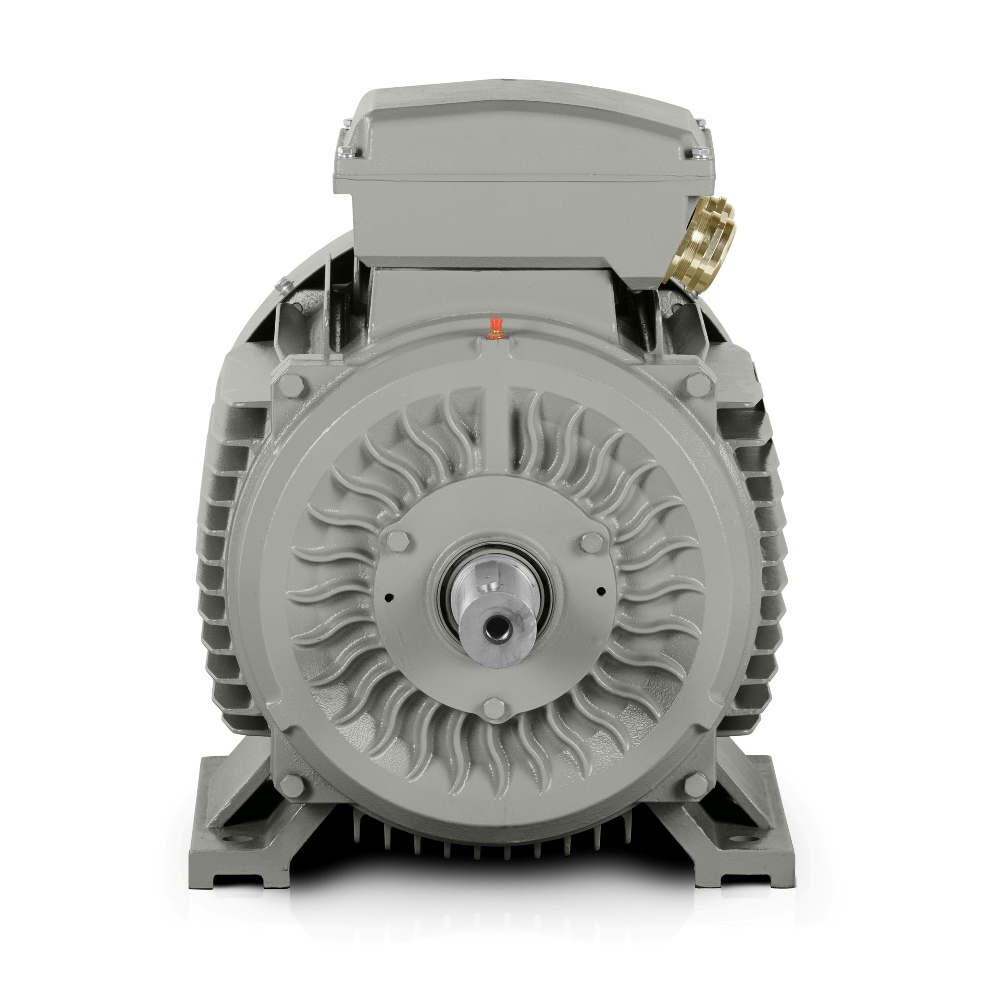

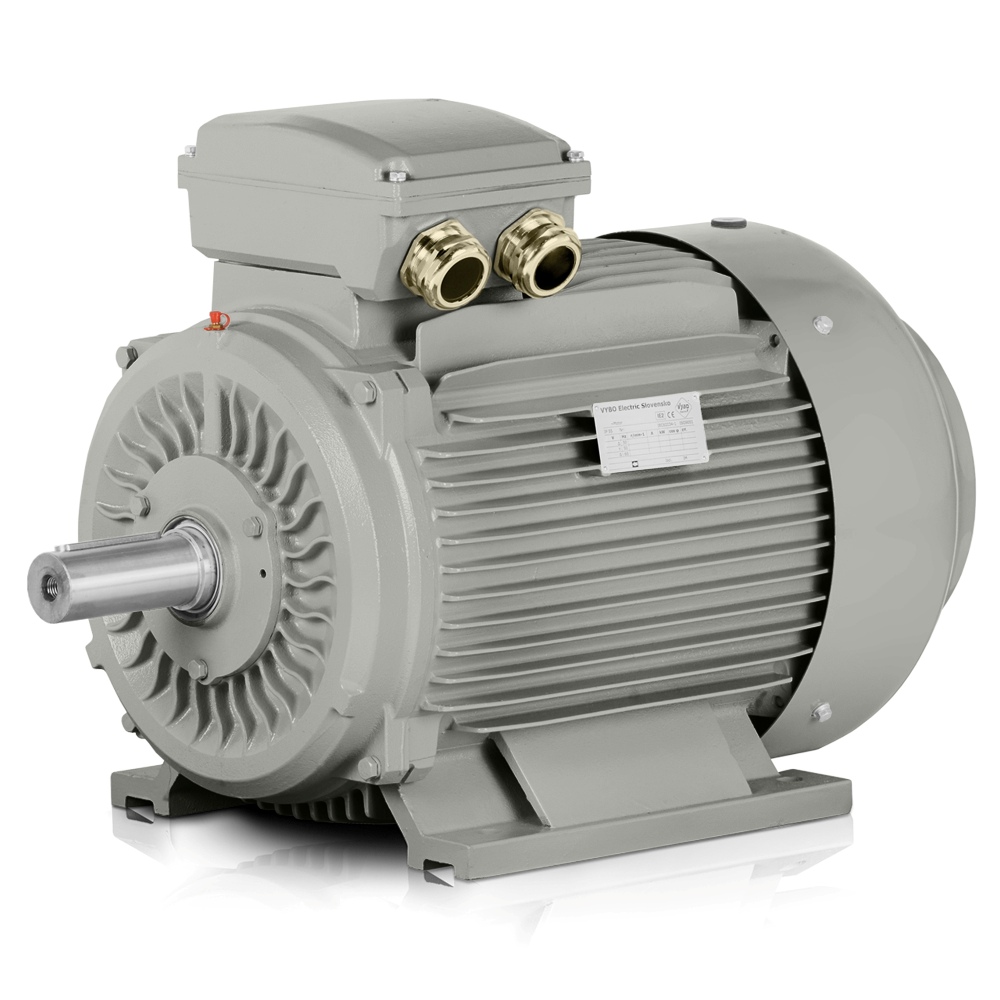

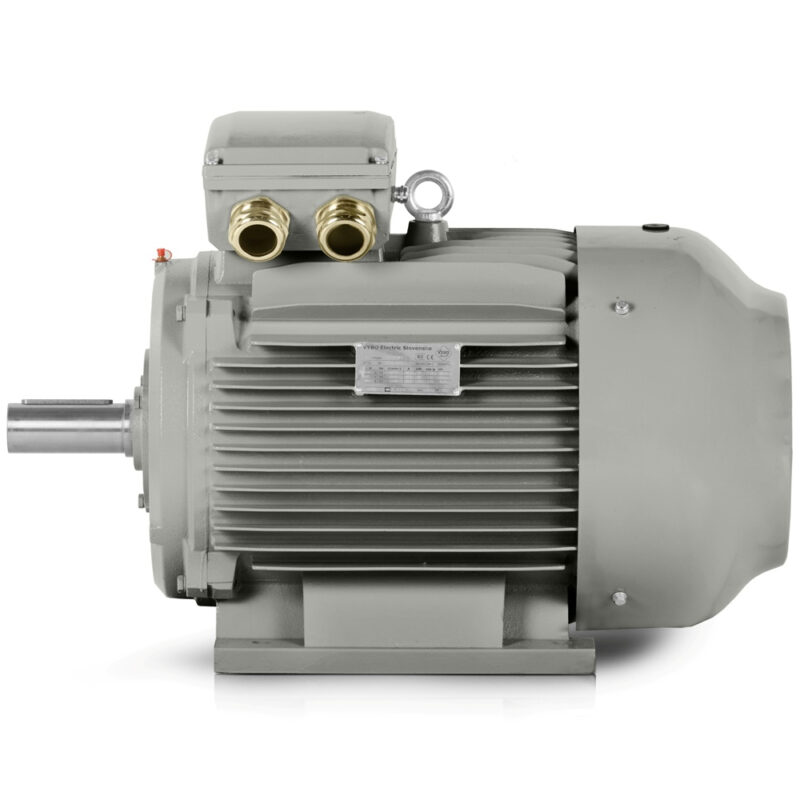

Háromfázisú villanymotor: 3LC-280S-6, 45 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-280S-6 |
| Névleges teljesítmény (kW) | 45 |
| Vázméret (mm) | 280 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 81,6 |
| Névleges áram 690 V (A) | 47,30 |
| Hatásfok 100%-os terhelésen (%) | 93,7 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,85 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 7,3 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 1,91187 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1102*652*846 |
| Csomag tömege (kg) | 489 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6317-C3/6317-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
1000 ford./perc fordulatszámú elektromos motor a 3LC PRO gazdaságos működéséhez
A 3LC-280S-6 megtakarításai és értéke mindenütt megmutatkoznak, ahol a hajtás naponta terhelés alatt működik, és a termelést szükségtelen leállások nélkül kell mozgásban tartania. Ezt az 1000 ford./perc fordulatszámú elektromos motort könnyű- és középipari felhasználásra, OEM egységekhez és kisebb technológiai egységekhez tervezték, ahol a stabil működés, az ésszerű fogyasztás és a kiszámítható szerviz döntő.
Az IE3 hatásfokosztály alacsonyabb üzemeltetési költségeket támogat hosszabb műszakok és ismételt gépindítások során. A gyakorlatban ezt azok a vállalkozások értékelik, amelyek többet szeretnének kihozni a hajtásból anélkül, hogy növelnék a teljes sor energiaterhelését.
A 3LC PRO 45 kW teljesítménnyel és 990 ford./perc névleges fordulatszámmal működik, ezért alkalmas olyan alkalmazásokhoz, ahol fontos az egyenletes teljesítményátvitel. A △ 400V mellett 81.6 A és Y 690V mellett 47.3 A névleges áram rugalmasságot ad a tervezőknek a kapcsolószekrény és a védelem megfelelő méretezéséhez. A 0.85 teljesítménytényező és a 93.7%-os hatásfok segít ésszerű energiaegyensúlyban tartani a működést.
Robusztus öntöttvas váz ipari automatizáláshoz és hosszú szervizintervallumokhoz
A robusztus öntöttvas váz növeli a tartósságot rezgés, gyakori indítás és kompakt vázakba történő telepítés esetén. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek megtartani a pontos beállítást és stabilitást még akkor is, ha a motort szabálytalan terhelések vagy igényesebb hajtásbeállítás éri.
Az akusztika is fontos az ipari automatizálásban. A 78 dB(A) zajszint támogatja az egység kifinomultabb működését, és csökkenti a gép közelében lévő munkakörnyezet terhelését. Az 1.912 kg/m² rotor tehetetlenségi nyomatéka segíti az indítás tervezését és az olyan folyamattal való összehangolást, amelynek meg kell őriznie dinamikáját.
Csapágyak és kábelcsatlakozás felkészítve a mindennapi terhelésekre
A 6317-C3 DE csapágy és a 6317-C3 NDE csapágy alkalmas ipari használatra, ahol hosszú üzemidő és következetes tengelyvezetés várható. A 2-M63X1.5 kábeltömszelencék egyszerűsítik a csatlakoztatást olyan szerkezetekben, ahol a teljesítményvezetők megbízható és rendezett elvezetése szükséges.
A 3LC PRO motor LRT/RLT indítónyomaték-aránya 2, BDT/RLT billenőnyomaték-aránya 2 és LRA/RLA indítóáram-aránya 7.3, ami segíti az ismételt indítású és megbízható gyorsítást igénylő alkalmazások hajtásainak tervezését.
IE3 elektromos motor megbízható indítást és stabil teljesítményt igénylő sorokhoz
Az ebbe az osztályba tartozó IE3 elektromos motor olyan gyártókat és integrátorokat céloz, akik az energiahatékonyságot robusztus konstrukcióval szeretnék kombinálni. Több ezer ipari telepítéssel ez a koncepció bevált olyan egységekben, ahol fontos a hosszú távú üzembiztonság és a könnyebb karbantartás-tervezés.
A 489 kg-os csomagolt tömeg és a 1102*652*846 mm-es csomagolási méretek fontosak a logisztika, tárolás és termelési átvétel szempontjából. Sorozatprojektek esetén ez könnyebb integrációt jelent a belső folyamatokba és kisebb telepítési késéskockázatot.
- Szivattyúegységek technológiai közegekhez.
- Szellőztető egységek gyártócsarnokokban.
- Kompresszoregységek szerviz- és műhelyüzemhez.
- Szállítóhajtások csomagolósorokon.
- Keverők ömlesztett anyagok feldolgozásához.
- Brikettáló prések hulladékfeldolgozásban.
- OEM gépek ipari automatizálásban.
Felhasználás OEM egységekben és kisebb technológiai egységekben
OEM projektekben különösen értékelik a 280 mm-es vázzal való kompatibilitást, mert egyszerűsíti az alap tervezését és a meglévő szerkezethez való csatlakozást. A 3LC-280S-6 paramétereivel rendelkező háromfázisú elektromos motor olyan megoldásokat támogat, amelyeknek folyamatosan, gyakori kezelői beavatkozás nélkül kell működniük.
Ha olyan hajtást szeretne, amely segít a költségeket ellenőrzés alatt tartani, miközben illeszkedik a bevált ipari gyakorlathoz, lépjen kapcsolatba velünk.
- Forgó adagolók anyagfeldolgozó sorokon.
- Présállomások könnyű fémmegmunkáláshoz.
- Tisztító- és mosósorok élelmiszer-feldolgozó létesítményekben.
