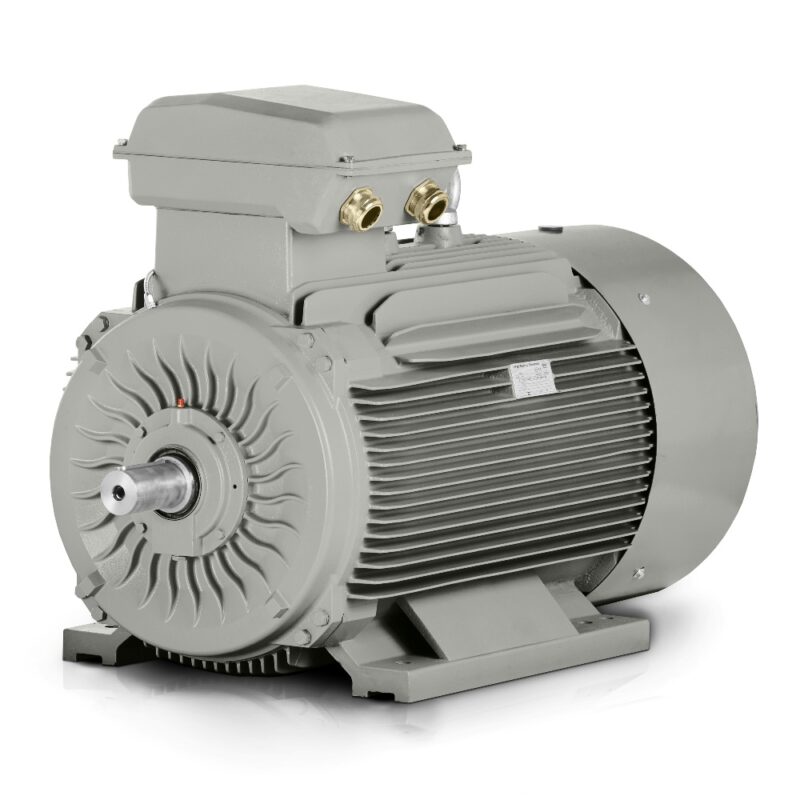

Háromfázisú villanymotor: 3LC-355LX2A-4, 450 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355LX2A-4 |
| Névleges teljesítmény (kW) | 450 |
| Vázméret (mm) | 355 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1485 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 744 |
| Névleges áram 690 V (A) | 431 |
| Hatásfok 100%-os terhelésen (%) | 96 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,91 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,4 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | – |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | – |
| Csomag tömege (kg) | 2100 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC PRO osztályú 1500 ford./perc elektromos motor ideális egyensúlyt kínál a beszerzési ár és az energiamegtakarítás között igényes üzemciklusokban. A 3LC-355LX2A-4 modell olyan gyárakhoz és OEM-egységekhez készült, ahol a stabil nyomaték, az egyenletes fordulatszám és a szükségtelen leállások nélküli hosszú távú fegyelmezett üzem döntő.
Robusztus öntöttvas váza rezgés, ütőterhelés és hosszú műszakok mellett is segít megőrizni a gép geometriáját. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak merev szerelést támogatnak olyan technológiai egységekben, ahol az elektromos motortól pontos helyzetmegtartást, alacsony rezonanciaátvitelt és megbízható folyamatos működést várnak.
1500 ford./perc elektromos motor nagy gyártósorok stabil hajtásához
A 450 kW névleges teljesítmény és az 1485 ford./perc fordulatszám olyan jellemzőket ad ennek az aszinkron elektromos motornak, amelyek nagyobb terhelési tehetetlenségű igényes alkalmazásokhoz szükségesek. A gyakorlatban brikettáló prések, kalanderező sorok, nagy szivattyúegységek, elszívó ventilátorok, keverőállomások, kompresszoregységek, granulátorok, szállítópályák, szeparátorok, törőgépek, hengersorok és nagy folytonossági követelményű technológiai szivattyúk hajtásában használják.
- A 355 mm vázméret leegyszerűsíti az alapozás tervezését és a meglévő hajtáscsoportokhoz való csatlakozást.
- A 744 A névleges áram △ 400V mellett támogatja a kapcsolóberendezések és védelmek pontos méretezését.
- A 431 A névleges áram Y 690V mellett megkönnyíti a magasabb feszültségszintű rendszerek használatát.
- A 7 indítóáram-arány segít nagyobb terhelésű hálózatok indításainak tervezésében.
- Az 1,4 indítónyomaték-arány és a 2 billenőnyomaték-arány tartalékot biztosít nehéz egységek indításakor.
Robusztus öntöttvas váz rezgésekkel és ütőterheléssel járó ipari környezethez
A robusztus öntöttvas váz különösen előnyös, ha a hajtást acélkeretekre, platformokra vagy kompaktabb technológiai burkolatokba szerelik. Az öntöttvas váz jobban ellenáll a helyi feszültségeknek, és segít hosszú távon fenntartani a hajtóművel, tengelykapcsolóval vagy hajtott géppel való beállítást. Ez fontos olyan üzemekben, ahol a hibás beállítás gyorsan növeli a csapágykopást és lerövidíti a szervizintervallumokat.
A DE oldali 6322-C3 és az NDE oldali 6322-C3 csapágy nagyobb termikus és mechanikai igénybevétel mellett is támogatja a rotor megbízható működését. Egy, a háromfázisú elektromos motorok területén többéves tapasztalattal rendelkező gyártó számára ez olyan megoldás, amely megfelel a nehézipar és a nagy technológiai egységek integrátorainak hosszú távú követelményeinek.
IE3 hatásfokosztály alacsonyabb fogyasztáshoz folyamatos üzemben
Az IE3 hatásfokosztály segít csökkenteni a veszteségeket normál terhelés és hosszú napi üzemidő alatt. Olyan gyárakban, ahol a motor évente több ezer órát működik, a fogyasztáskülönbség sokkal hamarabb megjelenik az üzemeltetési költségvetésben, mint kisebb alkalmazásoknál. A 96% hatásfok és a 0,91 teljesítménytényező gazdaságos működést támogat stabil terhelés mellett.
OEM-gyártók számára ez az elektromos motor egyértelműbb alapot ad a tenderdokumentációhoz és a belső életciklus-számításokhoz is. A 95 dB(A) zajszintet már a gépterem elrendezésének tervezésekor figyelembe kell venni, különösen több hajtást tartalmazó egységek vagy zárt műszaki területek esetén.
Ipari energiaellátó rendszerekhez előkészített kábelcsatlakozás
A teljesítménykábelezéshez 2-M63X1.5 kábelbevezetők állnak rendelkezésre, amelyek megkönnyítik a kábelbelépések kialakítását az ügyfél konkrét kábelezési és telepítési gyakorlata szerint. A 2100 kg csomagolt tömeg megköveteli a mozgatás megtervezését, és egyben kiemeli a nehéz technológiai használatra szánt egység robusztus jellegét.
Új gyártósorok motorjának kiválasztásakor vagy meglévő hajtások cseréjekor ez az 1500 ford./perc elektromos motor mindenhol megfelelő, ahol a hosszú élettartam, a stabil működés és az ésszerű energiaköltségek elsődlegesek. Használja ki az ajánlatot, és egészítse ki projektjét olyan hajtással, amely nagy folyamatterhelés mellett is támogatja a megbízható működést.
