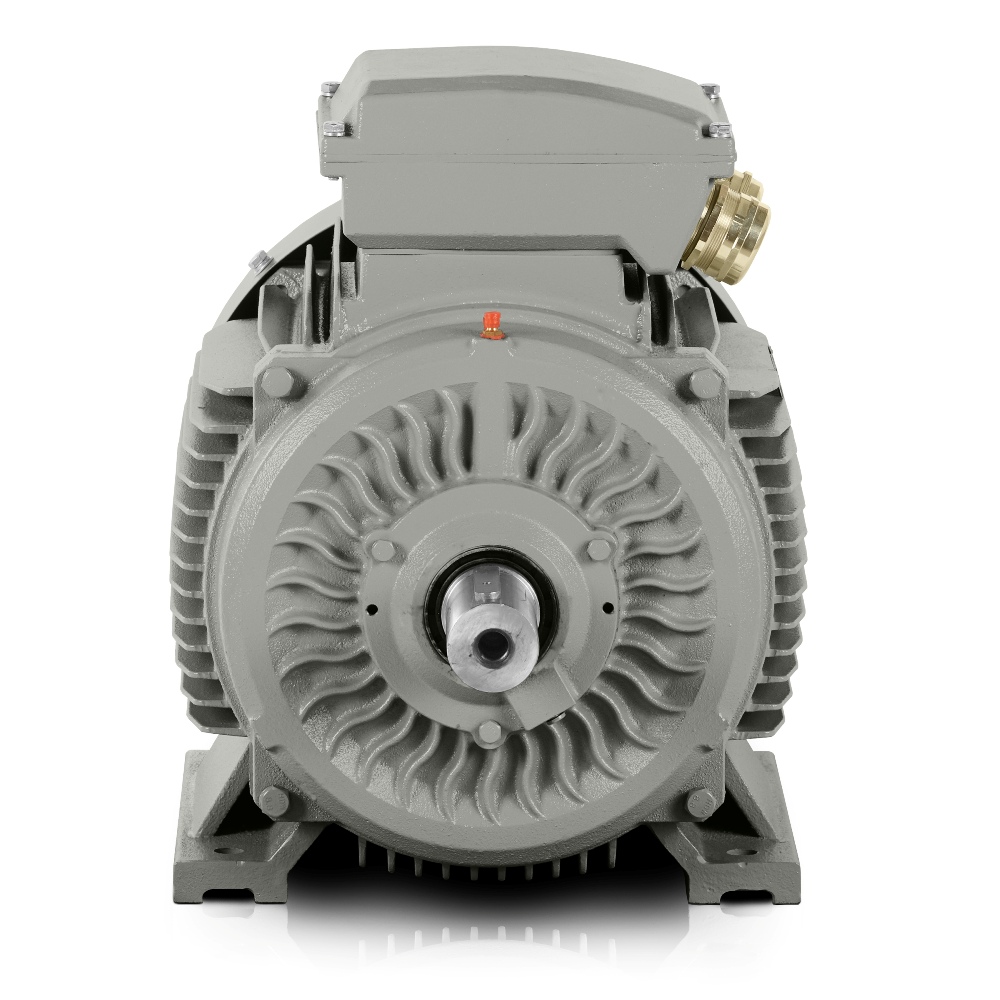

Háromfázisú villanymotor: 3LC-355LX1B-2, 400 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355LX1B-2 |
| Névleges teljesítmény (kW) | 400 |
| Vázméret (mm) | 355 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2985 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 655 |
| Névleges áram 690 V (A) | 380 |
| Hatásfok 100%-os terhelésen (%) | 95,8 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,92 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,4 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | – |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | – |
| Csomag tömege (kg) | 2000 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A nehézipari gyártásban, szállítószalagokon és technológiai egységek főhajtásaiban a megfelelő, 3000 ford./perc fordulatszámú villanymotor nap mint nap befolyásolja a stabilitást és a költségeket. A 3LC-355LX1B-2 400 kW teljesítményt nyújt, és segít megőrizni mind a megtakarítást, mind a megoldás értékét ott, ahol a leállás és a szükségtelen túlterhelés elfogadhatatlan.
Az IE3 hatásfokosztály különösen előnyös folyamatos üzem esetén, ahol az energiafogyasztás minden műszakban hatással van a költségvetésre. Az ipari automatizálás olyan hajtást igényel, amely gyors gyorsításra, stabil fordulatszámra és felesleges beavatkozások nélküli hosszú szervizintervallumokra képes.
3000 ford./perc villanymotor igényes gyártósorokhoz
A 2985 ford./perc névleges fordulatszám egyenletes működést tesz lehetővé olyan alkalmazásokban, ahol fontos a terhelésre adott pontos reakció és az egész műszak alatt állandó teljesítmény. A △ 400V-ra kapcsolt 400 V-os villanymotor névleges árama 655 A, míg Y 690V esetén 380 A-rel üzemel, ami egyszerűsíti a villamos elosztás tervezését és az indítóelemek méretezését.
A robusztus öntöttvas ház növeli a rezgéssel, porral és hőterheléssel szembeni ellenállást. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek megőrizni a pontos beállítást olyan körülmények között, ahol már kis elmozdulás is befolyásolhatja a hajtás élettartamát.
- Adalékanyag-törő főhajtása kőfeldolgozó soron.
- Extruder hajtása műanyagprofil-gyártó soron.
- Főventilátor hajtóegysége cementgyárban.
- Hűtőkör-szivattyú motorja acélműben.
- Keverőhajtás nagy kapacitású vegyipari üzemben.
- Szalagos szállító főhajtása logisztikai és csomagolóközpontban.
Bevált alap OEM-projektekhez és korszerűsítéshez
A nagyméretű technológiai egységek OEM-gyártói számára fontos, hogy a villanymotor szükségtelen kompromisszumok nélkül integrálható legyen a konstrukcióba a hajtáscsatlakozásnál. A DE oldali 6319-C3 és az NDE oldali 6319-C3 csapágy hosszú távú stabilitást biztosít radiális és axiális terhelés alatt, ami hasznos a változó terhelésű, robusztus alkalmazásokban.
A 95 dB(A) zajszint megfelel a nagyméretű ipari egységek teljesítményosztályának, míg a 2000 kg csomagolási tömeg komoly üzemre előkészített konstrukciót tükröz. A bevált gyártó és forgalmazó VYBO Electric emellett bizalmat nyújt a származás és a folytonosság tekintetében a pótalkatrészek és nagyobb szállítások tervezésekor.
400/690 V a meglévő villamos rendszerekbe történő integrációhoz
A 400/690 V-os tápellátás egyszerűsíti a felhasználást olyan üzemekben, ahol a motort a meglévő villamos infrastruktúrához kell illeszteni. Az 1.4 indítónyomaték-arány, a 2 maximálisnyomaték-arány és a 7 indítóáram-arány segít a tervezőknek az indítási viselkedés becslésében, valamint a megfelelő védelem és indítási mód kiválasztásában.
Hosszú távú üzemhez a 0.92 teljesítménytényező is fontos, mert támogatja a villamos energia észszerű felhasználását a rendszerben. Ez az érték különösen praktikus ott, ahol figyelemmel kísérik a hálózat terhelését és a teljes sor fegyelmezett működését.
Megoldás olyan üzemekhez, amelyek leállás nélkül igénylik a teljesítményt
A 3LC-355LX1B-2 olyan projektekhez illik, ahol a hajtástól megbízható indítást, terhelés alatti stabil munkát és hosszú távú rendelkezésre állást várnak el. A nagy gyárak üzemeltetői számára fontos, hogy a motor fenntartsa a sor ritmusát anélkül, hogy aránytalanul nagy karbantartási figyelmet igényelne.
A 95.8%-os hatásfokkal kombinálva ez a 3000 ford./perc villanymotor olyan megoldás, amely támogatja a megbízható termelést, a hatékony üzemet és a technológia jobb ellenőrzését igényes ipari környezetekben.
