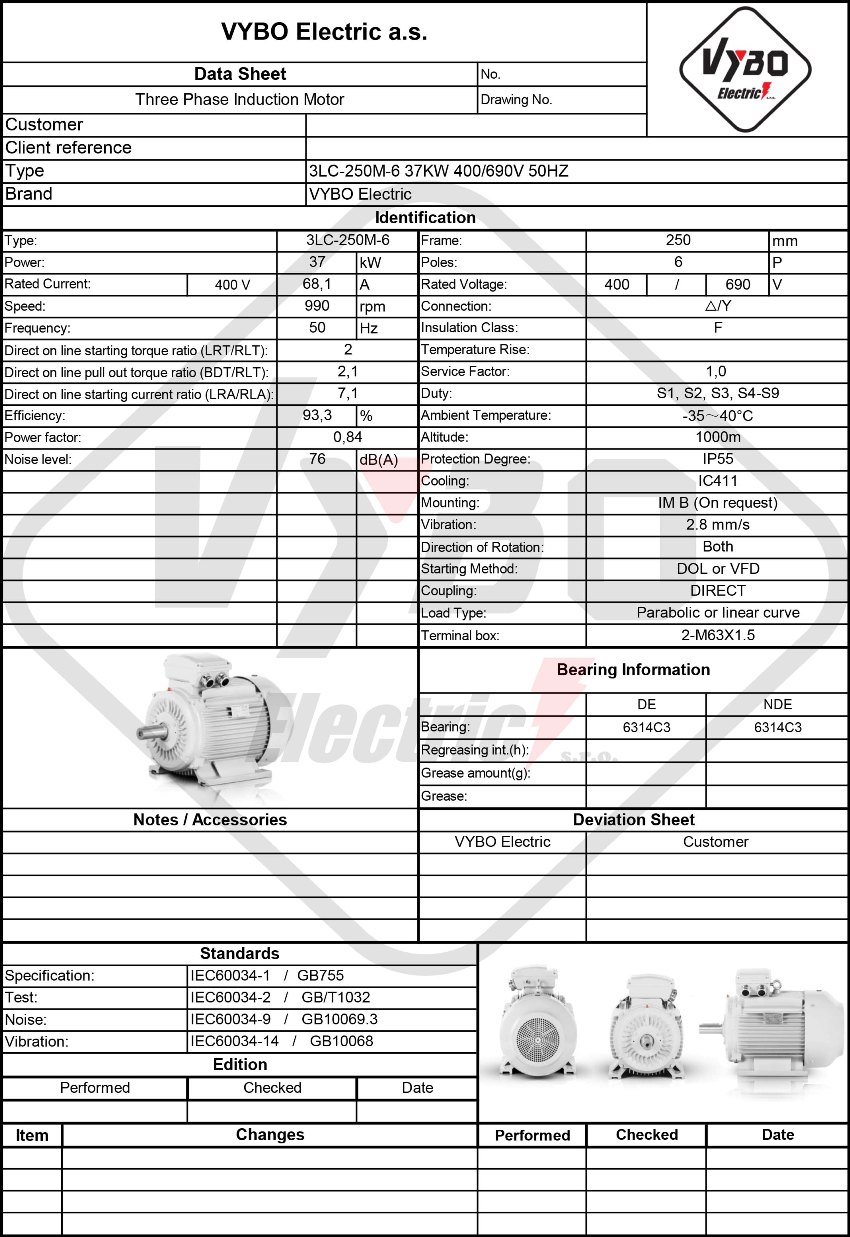

Háromfázisú villanymotor: 3LC-250M-6, 37 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-250M-6 |
| Névleges teljesítmény (kW) | 37 |
| Vázméret (mm) | 250 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 68,1 |
| Névleges áram 690 V (A) | 39,48 |
| Hatásfok 100%-os terhelésen (%) | 93,3 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,84 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,1 |
| Indítóáram aránya (LRA/RLA) | 7,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,96853 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1012*582*781 |
| Csomag tömege (kg) | 397 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6314-C3/6314-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC-250M-6 egy 37 kW teljesítményű hatpólusú elektromos motor, amelyet arra terveztek, hogy a 3LC-250M-6 modell hatékonyságát és értékét nyújtsa a könnyű- és középiparban. A 990 ford./perc névleges fordulatszám stabil hajtási jellemzőket biztosít gyártósorok, szállítók és technológiai egységek számára, ahol kiszámítható indításra és hosszú távú üzemi egyensúlyra van szükség.
Hatpólusú elektromos motor egyenletes terhelésű üzemekhez
A gyártásban, anyagmozgatásban és feldolgozásban olyan nyomatékjellemzőket értékelnek, amelyek szükségtelen mechanikai túlterhelés nélkül támogatják az egyenletes működést. Ez az aszinkron elektromos motor mindenütt megfelelő, ahol gyakori indítás, állandó terhelés és hosszú távú szervizfegyelem szükséges.
- A △ 400V 68.1 A névleges áram támogatja a közvetlen integrációt a szabványos ipari energiaellátó rendszerekbe.
- Az Y 690V 39.48 A névleges áram lehetővé teszi a használatot a megfelelő, magasabb feszültségű energiaellátó rendszerekben.
- A 2 indítónyomaték-arány és a 2.1 billenőnyomaték-arány segíti a terhelés alatti indítást és a rövid idejű dinamikus változásokat.
- A 7.1 indítóáram-arány fontos a védelem tervezése és a kapcsolóberendezések méretezése során.

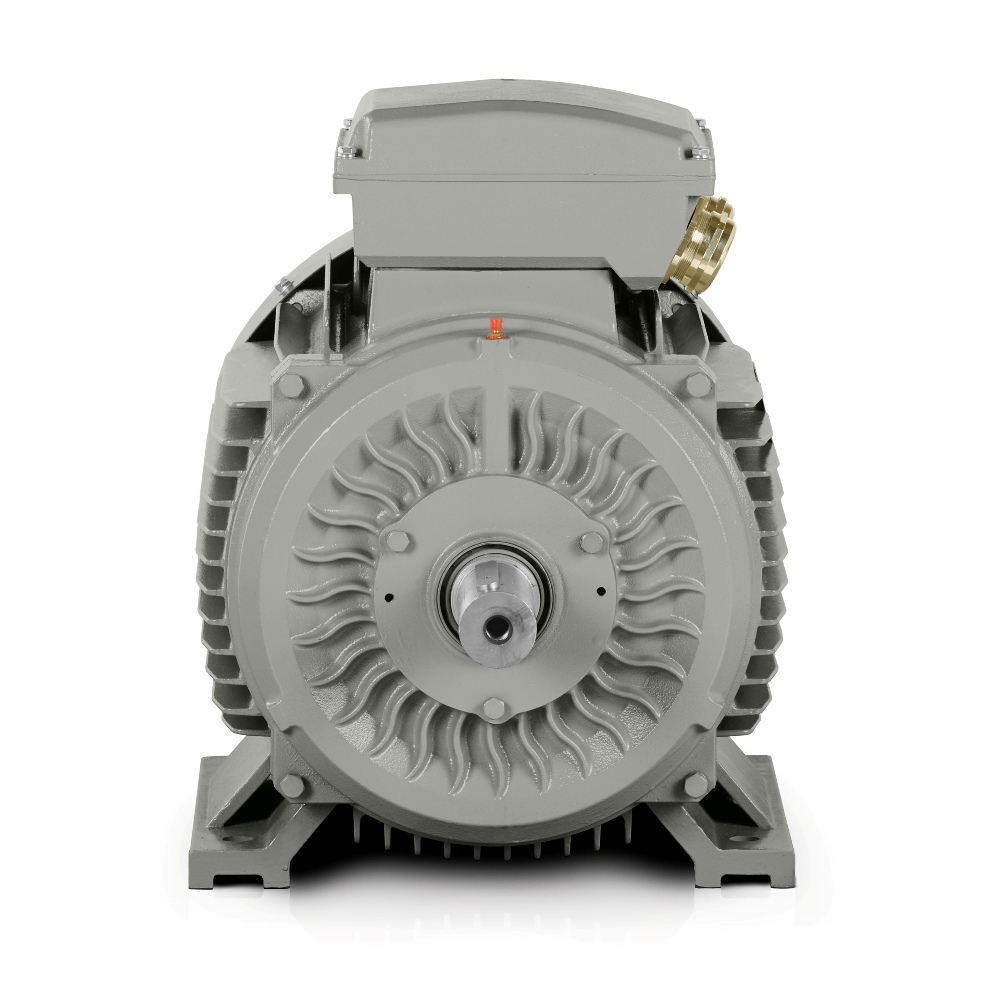

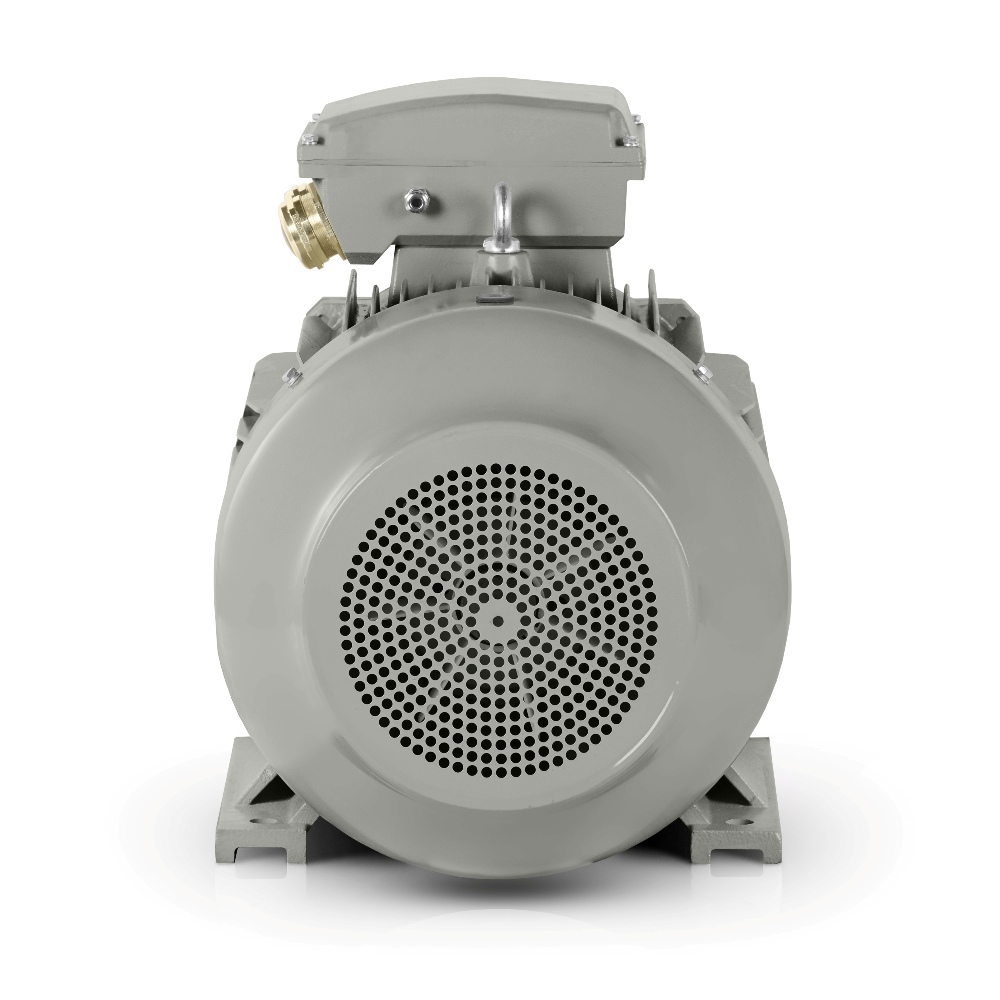

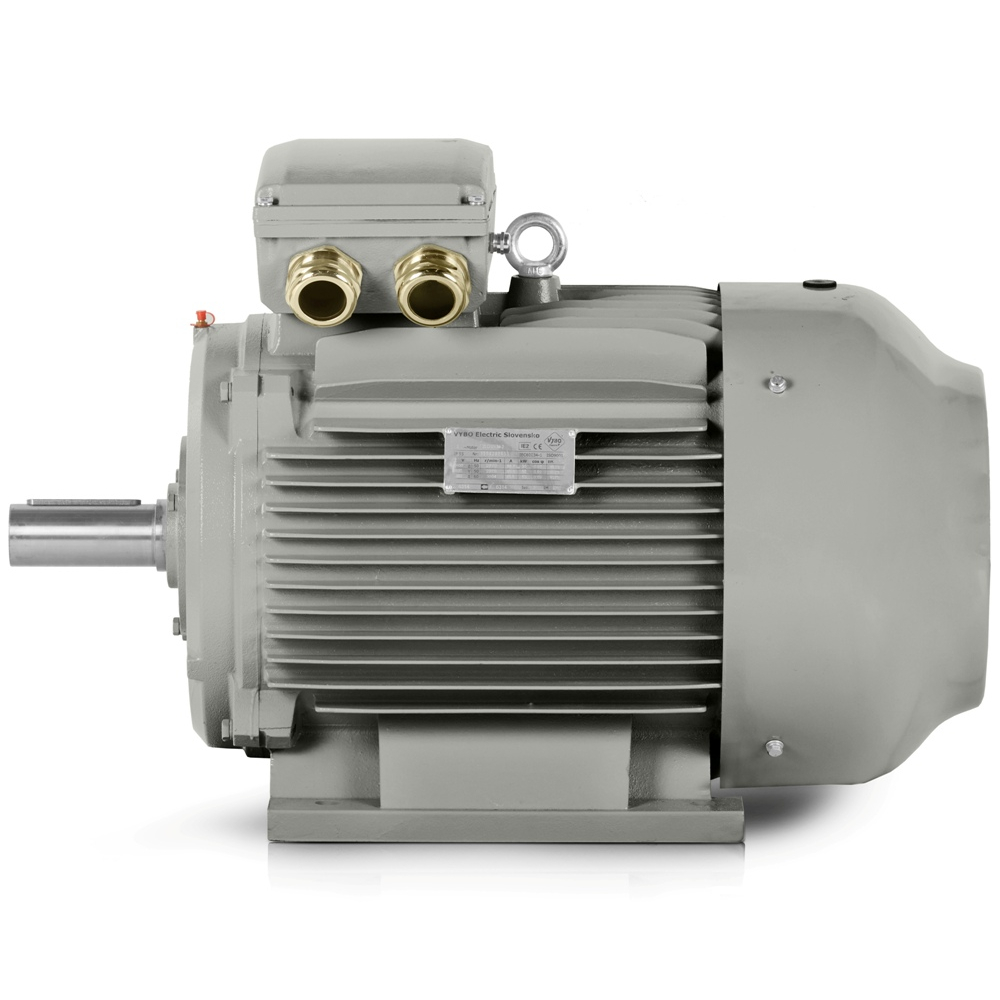

Robusztus öntöttvas váz mechanikailag igényes alkalmazásokhoz
A robusztus öntöttvas váz növeli a rezgéssel, ütésekkel és a váz hosszú távú terhelésével szembeni ellenállást. A megerősített öntöttvas csapágypajzsok és a megerősített öntöttvas lábak javítják a szerelési szilárdságot, ami előnyös OEM gépekben és kisebb technológiai egységekben, ahol korlátozott a hely további módosításokra.
A gyakorlatban ez jobb stabilitást jelent hűtőkör-szivattyúkban, csigás szállítókban, technológiai tartályok keverőiben, elszívó ventilátorokban, kompresszorállomásokban, szalagos szállítókban, láncos szállítókban, görgős pályákon, adagolóállomásokon, keverőegységekben, extruderekben, granuláló sorokon, csomagológépekben, automatikus vágógépekben és kisebb brikettáló présekben.
IE3 energiahatékonyság folyamatos üzemben
Az IE3 hatásfokosztály energiahatékony működést támogat normál terhelésen, ami az egész éves használat során a fogyasztásban is megmutatkozik. IE3 elektromos motorként segít kiegyensúlyozottan tartani az üzemeltetési költségeket ott, ahol a motort többműszakos termelésben használják, és a teljes üzemóraszám meghatározó.
Hatásfok és teljesítménytényező a kapcsolószekrény tervezéséhez
A 93.3%-os hatásfok és a 0.84 teljesítménytényező olyan értékek, amelyek pontosan felhasználhatók a teljes hajtás tápellátásának, kompenzációjának és védelmének tervezésekor.
Zaj, csapágyak és telepítési részletek
A 76 dB(A) zajszint megfelelő olyan üzemekben, ahol a munkahelyi akusztikai terhelést figyelemmel kísérik. A 6314-C3 DE csapágy és a 6314-C3 NDE csapágy megbízható rotorfelfüggesztést biztosít, 0.969 kg/m² rotor tehetetlenségi nyomatékkal.
A 2-M63X1.5 kábeltömszelencék egyszerűsítik a csatlakoztatást ipari telepítésekben, míg a 1012*582*781 mm-es csomagolási méretek és a 397 kg-os csomagolt tömeg megkönnyítik az átvételt, anyagmozgatást és tárolást. A több mint 15 éves tapasztalat ebben a szegmensben mind a cseremotor kiválasztását, mind az új egységekbe történő első telepítést segíti.
Ha gyártósorhoz, géphez vagy kisebb technológiai egységhez van szüksége hajtásra, rendelje meg időben a 3LC PRO-t, hogy a telepítés késedelem és további szerkezeti módosítások nélkül történhessen.
400/690 V-os tápellátás ipari csatlakozáshoz
A 400/690 V-os kivitel egyszerűsíti a meglévő villamos telepítésekbe való integrációt, és segít szabványosítani a pótalkatrészeket az üzemen belül. Ez a hatpólusú elektromos motor ezért olyan üzemekhez illik, ahol ismételhető teljesítményre, elérhető szervizre és minimális leállási időre van szükség.
