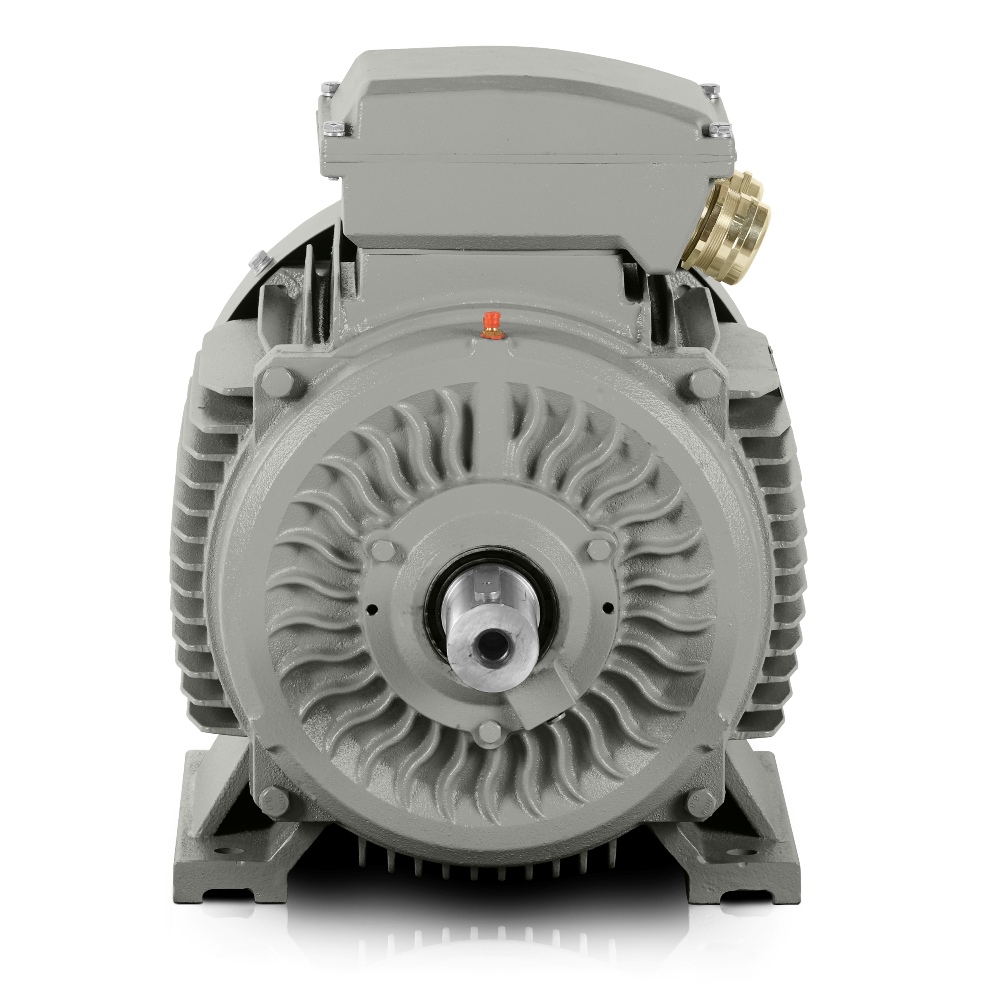

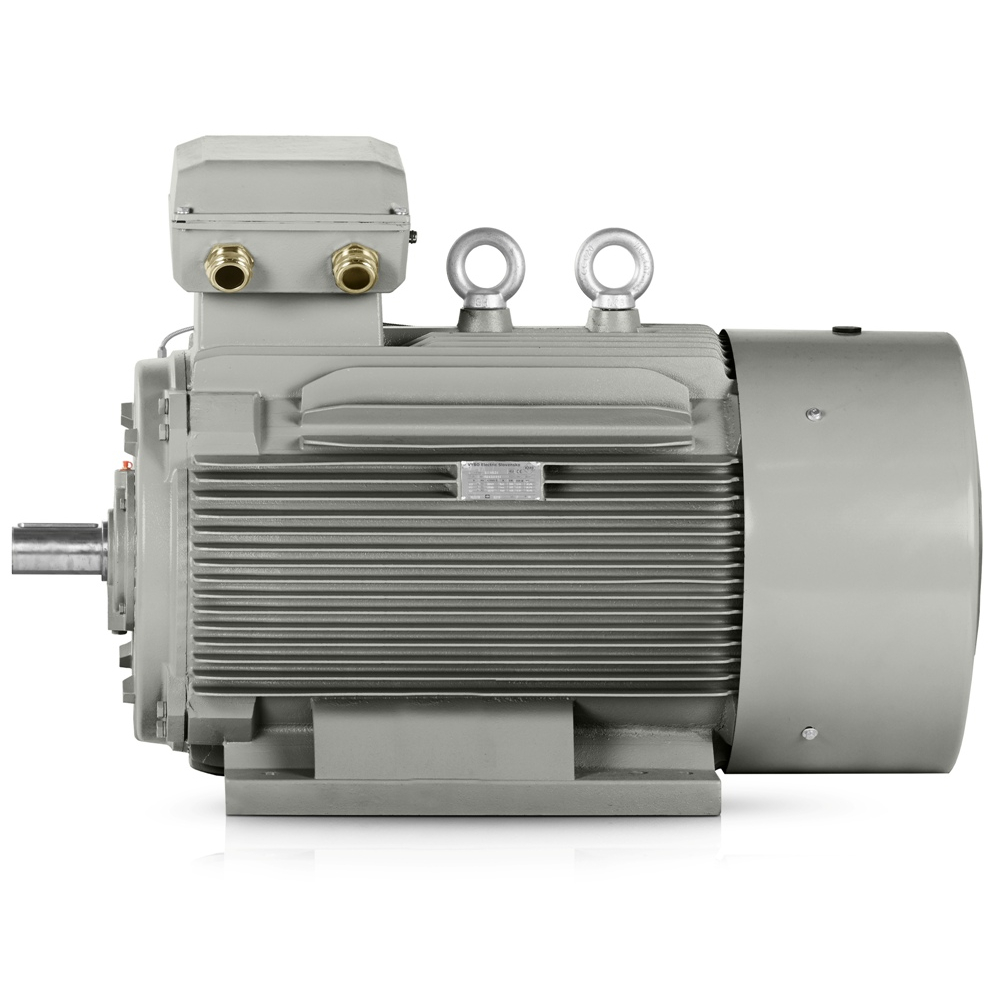

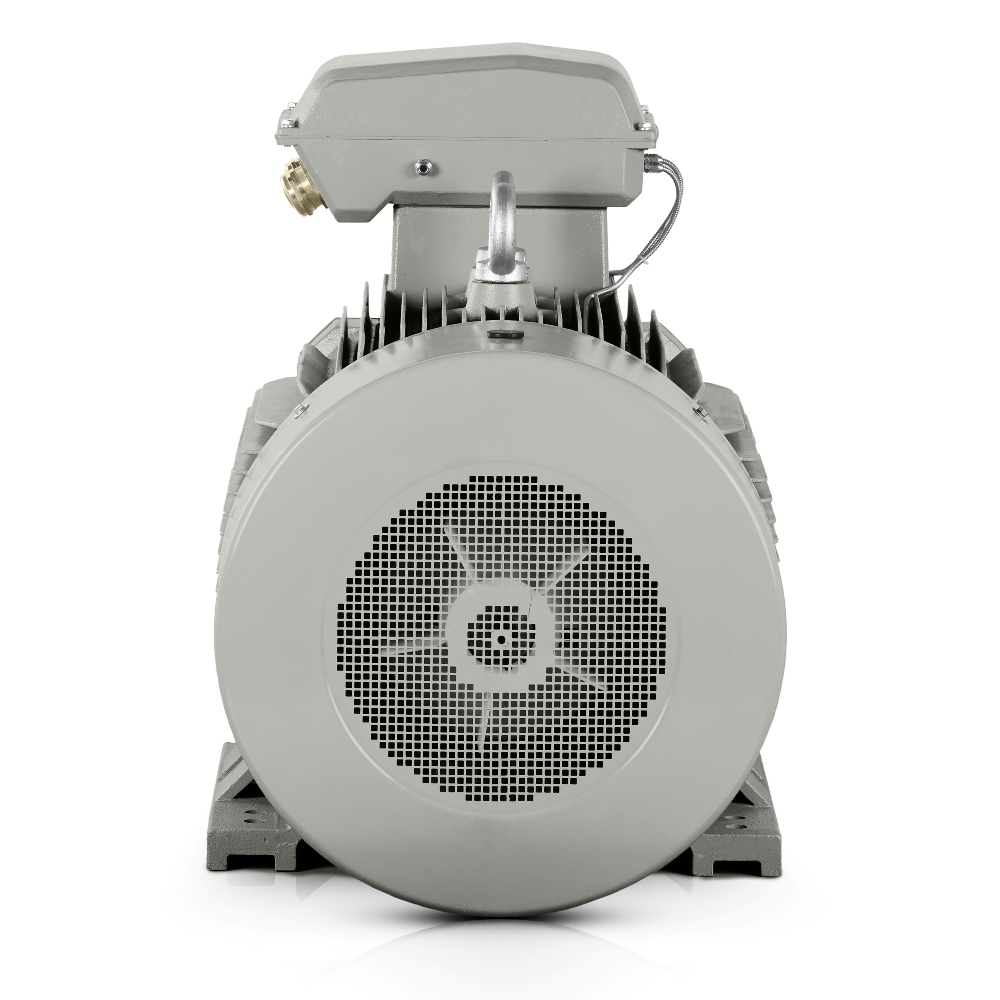

Háromfázisú villanymotor: 3LC-355L2-2, 315 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355L2-2 |
| Névleges teljesítmény (kW) | 315 |
| Vázméret (mm) | 355 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 522 |
| Névleges áram 690 V (A) | 303 |
| Hatásfok 100%-os terhelésen (%) | 95,8 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,91 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,6 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 7,2 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 3,903 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1607*822*1161 |
| Csomag tömege (kg) | 1802 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
IE3 hatásfokosztály 2 pólusú villanymotorhoz igényes termelésben
Az IE3 hatásfokosztály olyan üzemet tesz lehetővé, amelyben az energiafogyasztás alacsonyabb költségeket eredményez a teljesítménytartalék szükségtelen csökkentése nélkül. A 3LC-355L2-2 modell kiváló egyensúlyt kínál a beszerzési ár és az energiamegtakarítás között, ami fontos a hosszú műszakokkal, nagy terheléssel és stabil technológiai folyamatokkal működő ipari üzemekben. Ez a 2 pólusú villanymotor ott megfelelő, ahol egyszerre van szükség gyors hajtásreakcióra és észszerű üzemeltetési költségekre.
A gyakorlatban paraméterei értékesek a nagy gyárak üzemeltetői és a nagyméretű technológiai egységek OEM-gyártói számára, akik a hatásfokkal, a szervizelhetőséggel és a meglévő sorokba történő integrációval foglalkoznak. IE3 villanymotorként segít csökkenteni az energiaveszteségeket azokban az alkalmazásokban, ahol a motor naponta sok órán át üzemel. Ilyen használat mellett a különbség gyorsan érzékelhető, anélkül hogy kompromisszumot kellene kötni a hajtás méretezésében.
Robusztus öntöttvas ház a folyamatos üzem stabilitásához
A robusztus öntöttvas ház növeli az indítás, terhelésváltozások és szabálytalan üzem során keletkező rezgésekkel és mechanikai igénybevételekkel szembeni ellenállást. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak fokozzák a rögzítés merevségét, és hatékonyabban vezetik át az erőket a gép alapkeretébe. A termelési hajtástechnikában ez segít a pontos geometria és a szerelvény hosszabb élettartamának megőrzésében.
A △ 400V: 522 A és Y 690V: 303 A névleges áram a hajtás méretezését is segíti, mivel lehetővé teszi a motor illesztését az adott üzem villamos rendszeréhez. A 2980 ford./perc névleges fordulatszám olyan jellemzőket ad ennek a háromfázisú motornak, amelyek gyors és stabil üzemet igénylő alkalmazásokhoz alkalmasak. A 0.91 teljesítménytényező és a 95.8% hatásfok hosszú távú terhelés mellett is gazdaságos működést támogat.
Indítási és üzemi tartalék technológiai egységekben
Az 1.6 indítónyomaték-arány, a 2.2 maximálisnyomaték-arány és a 7.2 indítóáram-arány fontos olyan rendszer tervezésekor, amelyben a motor mechanikai terhelés alatt vagy hajtóművön keresztül indul. A 3.903 kg/m² rotor-tehetetlenség segít a tervezőknek a gyorsítási és fékezési dinamika becslésében. A 100 dB(A) zajszintet figyelembe kell venni, ha a motort olyan csarnokokban telepítik, ahol magasabb követelmények vonatkoznak az akusztikai komfortra és a kezelők védelmére.
Gyakorlati ipari felhasználás és szervizmegbízhatóság
A 3LC-355L2-2 több ezer ipari telepítésben bevált konstrukción alapul, ezért olyan helyeken alkalmas, ahol fontos a megismételhető megbízhatóság. Mind a DE oldali 6319-C3, mind az NDE oldali 6319-C3 csapágy nagyobb terhelésekre készült, és megfelelő kenési rendszer mellett segíti az egyenletes működést. Az 1802 kg csomagolási tömeg és az 1607×822×1161 mm csomagolási méret egyszerűsíti a szállítás és mozgatás tervezését, amikor a motor a helyszínre vagy a szervizraktárba érkezik.
Az ilyen osztályú 2 pólusú villanymotor jól teljesít olyan alkalmazásokban, amelyek teljesítménytartalékot és stabil folyamatos üzemet igényelnek. Modern hajtástechnikával kombinálva olyan berendezéseket szolgálhat ki, amelyek nem engedhetik meg maguknak a nem tervezett leállásokat. Az OEM-ügyfelek számára ez egyszerűbb beépítést jelent saját gépeikbe, míg az üzemeltetők számára az egyenetlen üzemi viselkedés kisebb kockázatát.
Tipikus nagy igénybevételű alkalmazások
Ez a motor a következő konkrét alkalmazásokhoz alkalmas:
- Centrifugális kompresszor főhajtása vegyipari termelésben.
- Forgókeverő hajtása iszapfeldolgozó technológiai tartályban.
- Szalagos szállító hajtóegysége cementgyártó soron.
- Füstgázventilátor hajtása fűtőművi egységben.
- Hűtővízszivattyú motorja energiatermelő egységben.
- Törőgép közvetlen hajtása adalékanyag-feldolgozásban.
Ha hosszú távú üzemre keres motort, ahol az energiateljesítmény, a mechanikai tartósság és a kiszámítható szervizelés a fő szempont, a 3LC-355L2-2 készen áll az ipari használatra. Használja ki az ajánlatot, és válasszon olyan megoldást, amely egyszerre támogatja a folyamat megbízhatóságát és a gazdaságos üzemet.
