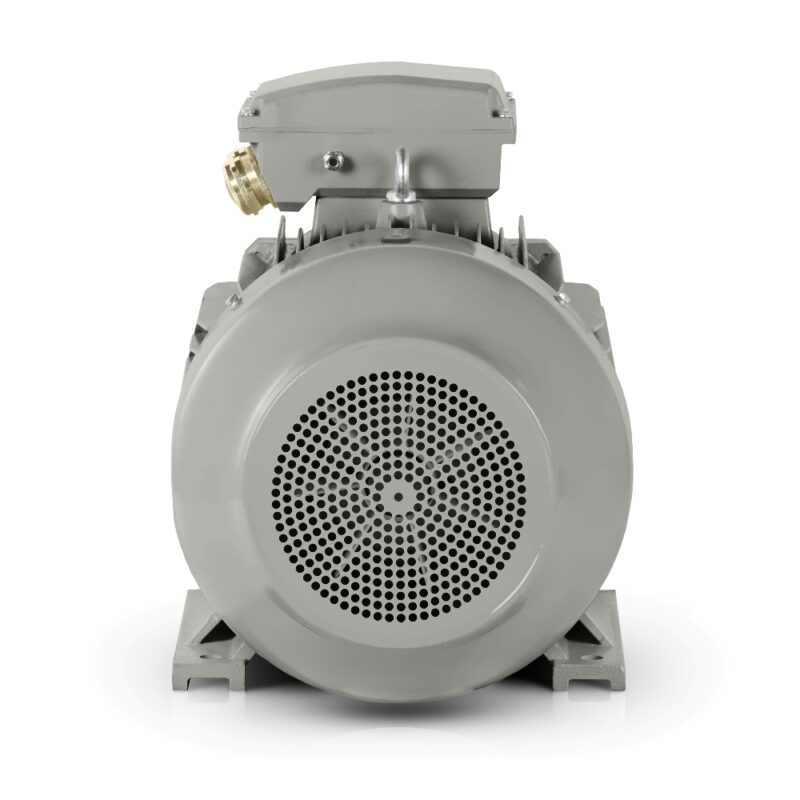

Háromfázisú villanymotor: 3LC-200L1-2, 30 kW

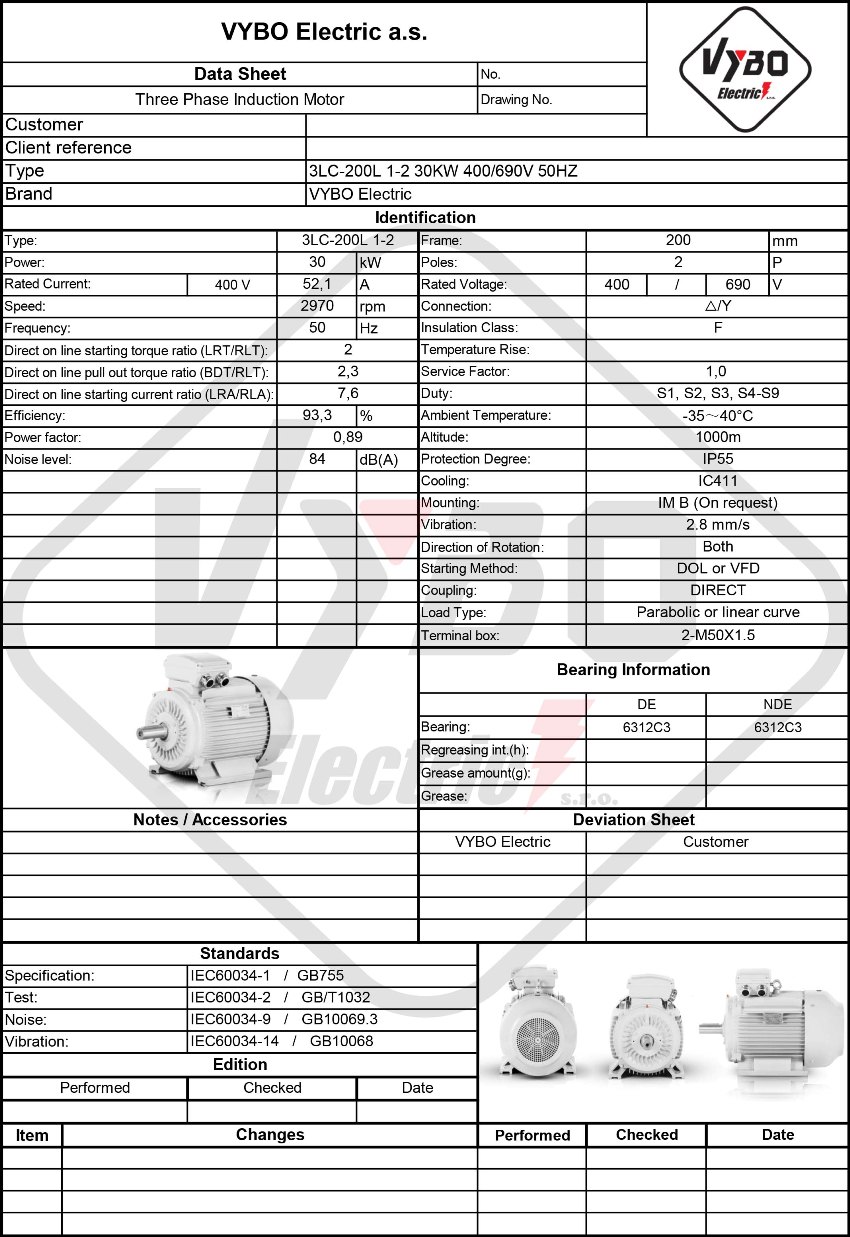

| Alapvető műszaki adatok | |
| Motortípus | 3LC-200L1-2 |
| Névleges teljesítmény (kW) | 30 |
| Vázméret (mm) | 200 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2970 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 52,1 |
| Névleges áram 690 V (A) | 30,20 |
| Hatásfok 100%-os terhelésen (%) | 93,3 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,89 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 7,6 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,18 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M50X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 862*492*656 |
| Csomag tömege (kg) | 249 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6312-C3/6312-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
Szállítópályákban, szivattyúkban, keverőkben és termelősorokban egy 3000 ford./perc villanymotor meghatározhatja, hogy a technológia szükségtelen leállások nélkül lépést tart-e a termeléssel. A 3LC-200L1-2 modell 30 kW teljesítményt biztosít a stabil működés fenntartásához, miközben megtakarítási lehetőséget is kínál azokban az alkalmazásokban, ahol az energiaköltségeket és a hosszú műszakok alatti megbízhatóságot egyaránt figyelik.
A gyakorlatban különösen hasznos megoldás a könnyű- és közepes ipar, az OEM gépek és a kisebb technológiai egységek számára. Az ebbe az osztályba tartozó háromfázisú villanymotorokat ott használják, ahol egyszerű integrációra van szükség egy meglévő egységbe, észszerű indítási tartalékra és megbízhatóságra ismételt indítások során. A 200 mm tengelymagasságú villanymotor kompakt gépekben is jól használható, ahol fontos a szervizeléshez és a telepítéshez rendelkezésre álló hely.
3000 ford./perc villanymotor a termelési technológia stabil működéséhez
A 2970 ford./perc névleges fordulatszám egyenletes teljesítményátvitelt támogat olyan alkalmazásokban, amelyek gyors munkatempót és pontos reakciót igényelnek. △ 400V kapcsolású, 52.1 A névleges áramú 400 V-os villanymotorként illeszkedik a szabványos ipari energiaellátó rendszerekhez, míg a Y 690V kapcsolás 30.2 A árammal rugalmas használatot tesz lehetővé magasabb feszültségszintű berendezésekben.
A robusztus öntöttvas ház szilárd támaszt biztosít hosszú távú terhelés alatt, és csökkenti a rezgésekre való érzékenységet igényesebb üzemben. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas talpak segítenek fenntartani a pontos beállítást, ami gyakori indítások, ingadozó terhelések és a gépvázra történő szerelés során fontos.
- A 30 kW teljesítmény elegendő szállítópályák, szivattyúk és technológiai keverők hajtásához.
- Az 52.1 A névleges áram △ 400V mellett egyszerűsíti a kapcsolószekrény és a védelem tervezését.
- A 30.2 A névleges áram Y 690V mellett bővíti az alkalmazási lehetőségeket ipari egységekben.
- A 2 indítónyomaték-arány segít az indítás kezelésében szükségtelen mechanikai igénybevétel nélkül.
- A 84 dB(A) zajszint alkalmas olyan területekre, ahol a munkahely akusztikai terhelését figyelik.
IE3 hatásfok alacsonyabb fogyasztáshoz hosszú műszakok során
Az IE3 – Rendkívül magas hatásfok hatásfokosztály gazdaságosabb üzemet támogat, különösen ott, ahol a motor naponta sok órán át működik. Kisebb technológiai egységekben és OEM összeállításokban a különbség jobb energiahasznosításban és következetesen kiegyensúlyozott működésben jelenik meg anélkül, hogy a hajtáskoncepciót meg kellene változtatni.
A 93.3% hatásfok és a 0.89 teljesítménytényező segít a hajtások tervezésében olyan üzemekben, ahol nemcsak a fogyasztást, hanem az üzemi feltételek minőségét is figyelik. A 7.6 indítóáram-aránnyal és a 0.180 kg/m² rotor-tehetetlenségi nyomatékkal együtt kiszámíthatóan viselkedő motort eredményez indítás és ismétlődő ciklusok során.
Telepítés, csapágyak és kábelcsatlakozás a gyakorlatban
A 6312-C3 DE csapágy és a 6312-C3 NDE csapágy hosszú csapágyélettartamot támogat tipikus ipari terhelések mellett. A 2-M50X1.5 kábelbevezetők egyszerűsítik a kábelezést kapcsolószekrényekben és szűk technológiai terekben, ahol fontos a gyors, rögtönzés nélküli telepítés.
A 862*492*656 mm csomagolási méretek és a 249 kg csomagolási tömeg egyszerűsítik a logisztikát áruátvételkor és a telepítés tervezése során. A bevált gyártó és forgalmazó VYBO Electric szállításával a technikus biztos lehet abban, hogy olyan megoldással dolgozik, amely illeszkedik a szabványos ipari eljárásokhoz és szervizgyakorlathoz.
Alkalmazások a könnyű- és közepes iparban
A 3LC-200L1-2 modell alkalmas anyagválogatásban használt szállítószalagokhoz, technológiai víz centrifugálszivattyúihoz, elszívóventilátorokhoz, csavarkompresszorokhoz, szárazkeverék-keverőkhöz, forgó szórókhoz, görgős pályákhoz, vágósorokhoz és kisebb présegységekhez. E gépek mindegyikében fontos, hogy a 3000 ford./perc villanymotor stabil ritmust tartson, és ne korlátozza a teljes egység teljesítményét.
OEM gépek motorjának kiválasztásakor a szabványos szerelési méretekkel való kompatibilitás és a sorozatgyártásba való könnyű integráció is fontos. A 400 V-os villanymotor ezért alkalmas olyan projektekhez, ahol a gyártónak ismételhető összeszerelésre, kiszámítható üzemi viselkedésre és az állásidőt nem növelő szervizelésre van szüksége.
Miért alkalmas a 3LC PRO sorozatgyártású gépekhez
A 3LC PRO ebben a konfigurációban azért vonzó a tervezők, karbantartó csapatok és beszerzési osztályok számára, mert egyetlen megoldásban ötvözi a teljesítményt, a hatékonyságot és a robusztus mechanikai kialakítást. A gyakorlatban ez kevesebb időt jelent a hajtás hangolására és több időt arra, hogy a technológia a termelést szolgálja.
Azokban a projektekben, ahol fontos az élettartam, a telepítési készültség és az energiaegyensúly, ez a motor szükségtelen módosítások nélkül illeszkedik a mindennapi ipari gyakorlatba. Vegye fel velünk a kapcsolatot.
