Háromfázisú villanymotor: 3LC-355M2-2, 250 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355M2-2 |
| Névleges teljesítmény (kW) | 250 |
| Vázméret (mm) | 355 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 414 |
| Névleges áram 690 V (A) | 240 |
| Hatásfok 100%-os terhelésen (%) | 95,8 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,91 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,6 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 7,2 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 3,345 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1607*822*1161 |
| Csomag tömege (kg) | 1606 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
3000 ford./perc villanymotor stabil teljesítményhez folyamatos üzemben
A 3LC-355M2-2 modell hatékonyságot és értéket kínál azoknak az üzemeknek, amelyek 250 kW névleges teljesítményű és 2980 ford./perc fordulatszámú megbízható hajtást igényelnek. Közepes vállalatoknál, nagy gyárakban és ipari automatizálásban a 3000 ford./perc villanymotor ott alkalmas, ahol a sima indítás, a stabil terhelés és a fegyelmezett hosszú távú működés döntő.
Az IE3 hatásfokosztály alacsonyabb fogyasztást támogat normál terhelés mellett, és többműszakos termelésben is segít kézben tartani az üzemeltetési költségeket. Ezt az aszinkron villanymotor-sorozatot olyan alkalmazásokhoz tervezték, ahol nemcsak a teljesítmény, hanem a gyakori indításokkal és hosszú üzemciklusokkal szembeni ellenállás is fontos.

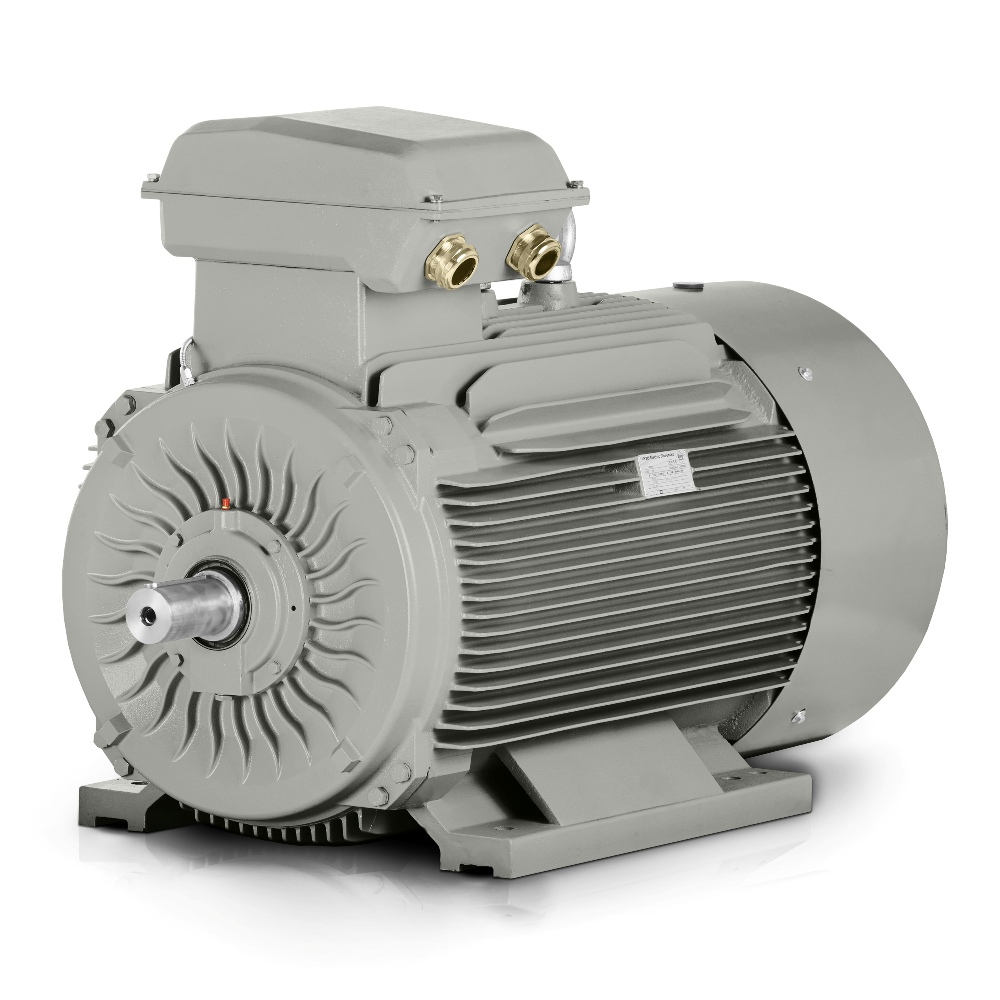

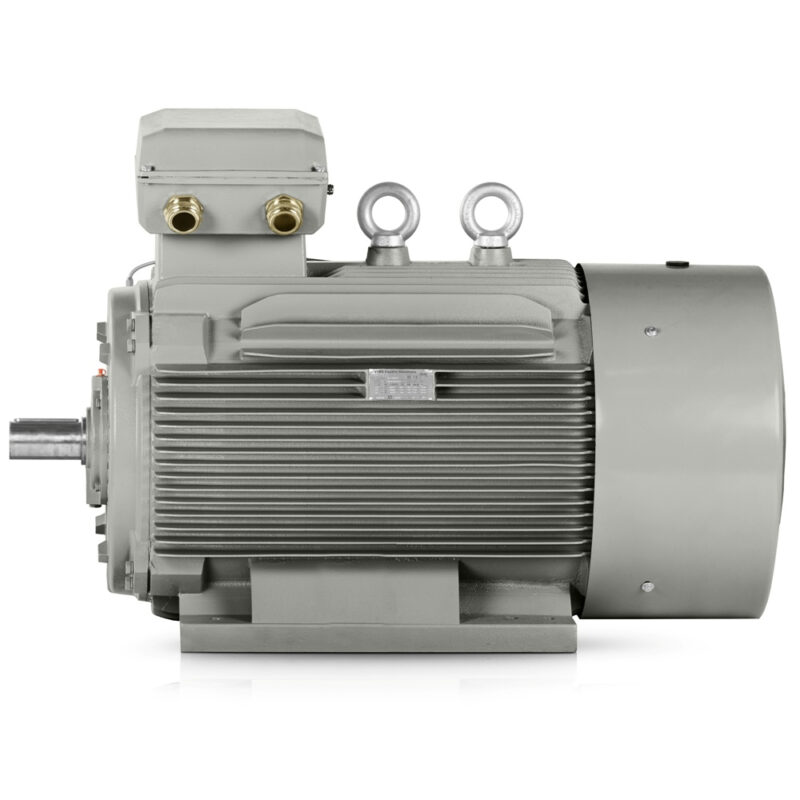

Robusztus öntöttvas ház mindennapi termelési terhelésekhez
A robusztus öntöttvas ház, a megerősített öntöttvas csapágypajzsok és a megerősített öntöttvas lábak merev alapot biztosítanak a technológiai egységekbe történő telepítéshez. Ezt a megoldást azok a mérnökök és tervezők értékelik, akiknek csökkenteniük kell a rezgést, fenn kell tartaniuk a pontos beállítást és egyszerűsíteniük kell a szervizelést igényes üzemben. Az ilyen konstrukciójú ipari villanymotor hatékonyabban ellenáll a hosszú távú mechanikai terhelésnek.
A hajtás tervezését és a védelem kiválasztását egyszerűsítő paraméterek
A △ 400V mellett 414 A és Y 690V mellett 240 A névleges áram segít a tápellátás tervezésében és a kapcsolószekrény méretezésében. A 7.2 indítóáram-arány és az 1.6 indítónyomaték-arány hasznos adatokat ad a tervezőknek a terhelés alatti indítás értékeléséhez. A 2.2 maximálisnyomaték-arány támogatja a használatot olyan technológiai sorokban, ahol az indítás során megfelelő tartalék szükséges.
A 0.91 teljesítménytényező és a 95.8% hatásfok előnyös a hosszú napi üzemidővel működő alkalmazásokban. A 100 dB(A) zajszintet figyelembe kell venni a munkahely és a burkolat tervezésekor, különösen a kezelőkkel és szervizhozzáféréssel rendelkező területeken.
Csapágyelrendezés és tehetetlenség hosszabb szervizintervallumokhoz
A 6319-C3 DE oldali és a 6319-C3 NDE oldali csapágy egyaránt stabil rotorbeépítést támogat a folyamatosan működő gyártósorokra jellemző terhelések mellett. A 3.345 kg/m² rotor tehetetlenségi nyomaték segít a gyorsítási és kifutási dinamika értékelésében olyan rendszerekben, ahol fontos a hajtóművel, tengelykapcsolóval vagy hajtott géppel való pontos összehangolás.
Csomagolási méretek és logisztika a telepítési helyen
Az 1607×822×1161 mm-es csomagolási méretek és az 1606 kg-os csomagolási tömeg egyszerűsítik a szállítás, tárolás és helyszíni mozgatás tervezését. A gyakorlatban ez megkönnyíti a daruzás összehangolását, az áruátvételt és a telepítés előkészítését a termelési ütemterv késleltetése nélkül.
Alkalmazások pontosan időzített teljesítménnyel működő berendezésekben
Ezt a villanymotortípust a következő konkrét ipari alkalmazásokban használják:
- Centrifugálszivattyúk technológiai vízhez.
- Ventilátorok nagy légkezelő egységekhez.
- Kompresszorállomások gyártóüzemekhez.
- Szállítószalagok csomagolósorokon.
- Adalékanyag-törők nyersanyag-feldolgozásban.
- Finomőrlő malmok élelmiszer-gyártásban.
- Extruderek műanyaggranulátumhoz.
- Préselőegységek kohászati termelésben.
- Forgó keverők építőanyag-gyártásban.
- Brikettálóprések biomassza-feldolgozásban.
- Leválasztórendszerek poros környezetben.
- Tekercselőgépek a papíriparban.
A gyártó többéves tapasztalata olyan kialakításban mutatkozik meg, amely figyelembe veszi a hosszú távú terhelést, a szervizelhetőséget és a stabil ipari működést. Gyártósori hajtás beszerzésekor ez a villanymotor azon megoldások közé tartozik, amelyek szükségtelen integrációs kompromisszumok nélkül képesek az ismételt működésre.
Rendelje meg időben a 3LC-355M2-2 típust a tervezett leálláshoz
Ha a cél a teljesítmény, a robusztus konstrukció és a hatékony működés egyesítése, a 3LC-355M2-2 modell készen áll az igényes körülményekre. Rendelje meg időben, hogy a telepítés és az üzembe helyezés a tervek szerint megtörténhessen, és a termelési technológiának ne kelljen cserehajtásra várnia.
