Elektromos motor 2,2 kW, 935 ford./perc, 400 V, 1AL-112M-6

1AL-112M-6 elektromos motor stabil teljesítményhez 6 pólusú üzemben

A VYBO Electric 1AL-112M-6 elektromos motorja olyan technológiákhoz készült, amelyek megbízható háromfázisú hajtást igényelnek nyugodtabb üzemi tempóval, szilárd mechanikai alappal és jó viselkedéssel rendszeres terhelés mellett. A 2,2 kW teljesítmény és az 50 Hz frekvencián elérhető 935 ford./perc névleges fordulatszám olyan üzemi karaktert ad, amely alkalmas olyan berendezésekhez, ahol fontos a sima működés, az egyenletes teljesítményátvitel és a technológia működésének jó szabályozhatósága. A modell természetes választás ventilátorokhoz, légkezelő egységekhez, keringető szivattyúkhoz, szállítószalagokhoz, keverőkhöz, szűrőegységekhez, szárítómodulokhoz, válogatósorokhoz, csomagológépekhez, adagolórendszerekhez és különféle gyártási segédmechanizmusokhoz.

Teljesítmény, fordulatszám és üzemi ritmus

A 6 pólusú kivitel egyik legfontosabb jellemzője, hogy a motor egyenletes tempóban működik. A 935 ford./perc névleges fordulatszám olyan folyamatokhoz illik, ahol a berendezésnek folyamatosan, hirtelen reakciók és szükségtelenül gyors mechanikai mozgások nélkül kell működnie. Szállítószalagoknál ez egyenletesebb anyagátadást eredményez. Ventilátoroknál és szivattyúknál az egész rendszer kiegyensúlyozott működését támogatja. Keverőkben, adagolóegységekben vagy szűréstechnológiákban ez a hajtás jobban illik a stabilitást és rendszerességet igénylő folyamatokhoz. A motor parabolikus vagy lineáris terhelési görbére készült, így jól integrálható állandó ellenállású berendezésekbe és olyan alkalmazásokba is, ahol a terhelés a munkapont szerint változik.

A rotor 0,014 kg·m² tehetetlenségi nyomatéka kiegyensúlyozott reakciót támogat indításkor és szabályozás közben. A motor ezért sem túl hirtelen, sem szükségtelenül lassan nem reagál. Ismétlődő munkaciklusú technológiáknál ez fontos a határozott indítás és a stabil üzemi folyamat szempontjából.

Elektromos kialakítás és indítási viselkedés

Az 1AL-112M-6 modell 230/400 V névleges feszültséggel és delta/csillag kapcsolással működik. A névleges áram 9,25 A 230 V mellett és 5,32 A 400 V mellett, ami segíti a tápellátás, a védelem és a kapcsolószekrény komponenseinek helyes méretezését. A 2,1 indítónyomaték-arány biztonságos indítást ad, és segít leküzdeni a berendezés kezdeti ellenállását bizonytalan felfutás nélkül. A 2,0 billenőnyomaték-arány változó terhelés mellett is támogatja a stabil működést. A 6,5 indítóáram-arány fontos a teljes tápkör műszaki méretezéséhez, különösen olyan egységekben, ahol a motor ismételten indul vagy kompaktabb gyártóegységben működik.

Az elektromos motor alkalmas közvetlen DOL-indításra, frekvenciaváltós szabályozásra és lágyindítóval történő üzemre. A gyakorlatban ez azt jelenti, hogy egyszerűbb, fix fordulatszámú hajtásokban és olyan technológiákban is használható, ahol előnyös a kíméletesebb indítás vagy a működés pontosabb illesztése egy adott folyamathoz. Légkezelési és szivattyús alkalmazásokban a szabályozhatóság hasznos. Szállítószalagoknál, csomagológépeknél vagy adagolórendszereknél előnyt jelent a kontrolláltabb indítás és a hajtás jobb szinkronizálása a munkaciklussal.

Vázméret és mechanikai stabilitás

A 112 mm-es vázméret jó egyensúlyt biztosít a kompakt kialakítás és a szilárdság között. A motor olyan gépekhez és berendezésekhez alkalmas, ahol a hajtásnak rendszeres terhelést kell viselnie, miközben ésszerűen el kell férnie a technológia beépítési terében. A DE és NDE oldalon egyaránt 6306-2Z csapágyakat alkalmaznak, amelyek megbízható rotorfelfekvést biztosítanak a mindennapi üzemben. A 2. számú lítiumbázisú zsír normál ipari körülményekhez megfelelő. A fél retesszel történő kiegyensúlyozás megkönnyíti a szíjtárcsához, tengelykapcsolóhoz vagy más hajtáselemhez való helyes csatlakoztatást.

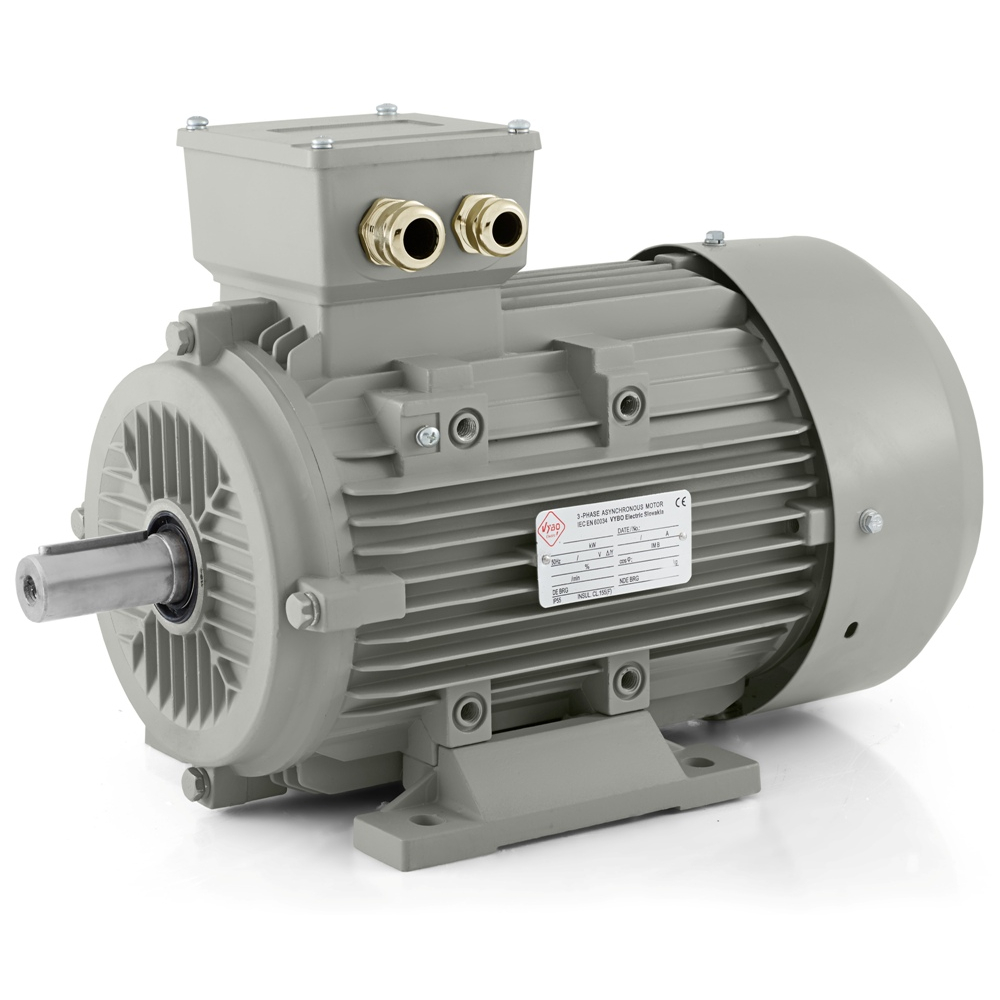

A kialakítás 2-M32X1.5 kábelbevezetőt tartalmaz, ami segíti a tiszta és biztonságos tápbekötést. A motor mindkét irányban forgatható, ezért jól alkalmazkodik olyan berendezésekhez is, ahol a hajtás végleges elrendezése csak a telepítéskor vagy a sor üzembe helyezésekor dől el. A 28 kg-os csomagolt tömeg és a 420 × 245 × 310 mm-es csomagméret praktikus a tárolás, a mozgatás és a gépbe történő beépítés előkészítése során.

Védelem, hűtés és üzemi feltételek

Ipari környezetben a szokásos üzemi hatásokkal szembeni ellenállás is fontos. Az IP55 védettség segít megóvni a motor belső részeit a portól és az üzemi nedvességtől. Az IC411 hűtés tartósabb terhelés esetén is támogatja a stabil hőháztartást. Az F szigetelési osztály és a B hőmérséklet-emelkedés megfelelő alapot ad a megbízható mindennapi működéshez. A motor legfeljebb +65 °C környezeti hőmérsékletre és 1000 m tengerszint feletti magasságig készült. Az 1,0 szerviztényező és az S1, S2, S3 és S4-S9 üzemmódok jó alkalmazhatóságot biztosítanak a modellnek folyamatos és szakaszos üzemben egyaránt, a technológia jellegétől függően.

A 2,8 mm/s rezgéssebesség A rezgési osztály mellett támogatja a sima mechanikai működést. A 65 dB(A) zajszint segít megőrizni a kiegyensúlyozott üzemi karaktert olyan berendezésekben is, ahol a motor más technológiai egységek közelében dolgozik. A kialakítás megfelel az IEC60034-1, IEC60034-2, IEC60034-9 és IEC60034-14 szabványoknak, ami fontos az ipari környezetbe történő integrálás során.

A VYBO Electric 1AL OPTIMAL sorozata professzionális, alumíniumházas kisfeszültségű elektromos motorokat kínál standard és igényesebb üzemekhez. A sorozat nagyon jó ár-érték arányt, gyors üzembe helyezést és széles ipari felhasználhatóságot biztosít.

Megbízható alap a mindennapi technológiákhoz

Az 1AL-112M-6 elektromos motor 2,2 kW teljesítményt, 935 ford./perc névleges fordulatszámot, IP55 védettséget és rugalmas szabályozhatóságot kombinál. Olyan helyekre alkalmas, ahol a hajtástól stabil működést, szilárd mechanikai kialakítást és jó felkészültséget várnak a rendszeres ipari üzemhez. Ezzel a modellel a VYBO Electric olyan motort kínál, amely természetesen illeszkedik a simaságra, megbízhatóságra és hosszú távú használatra épülő technológiákba.
