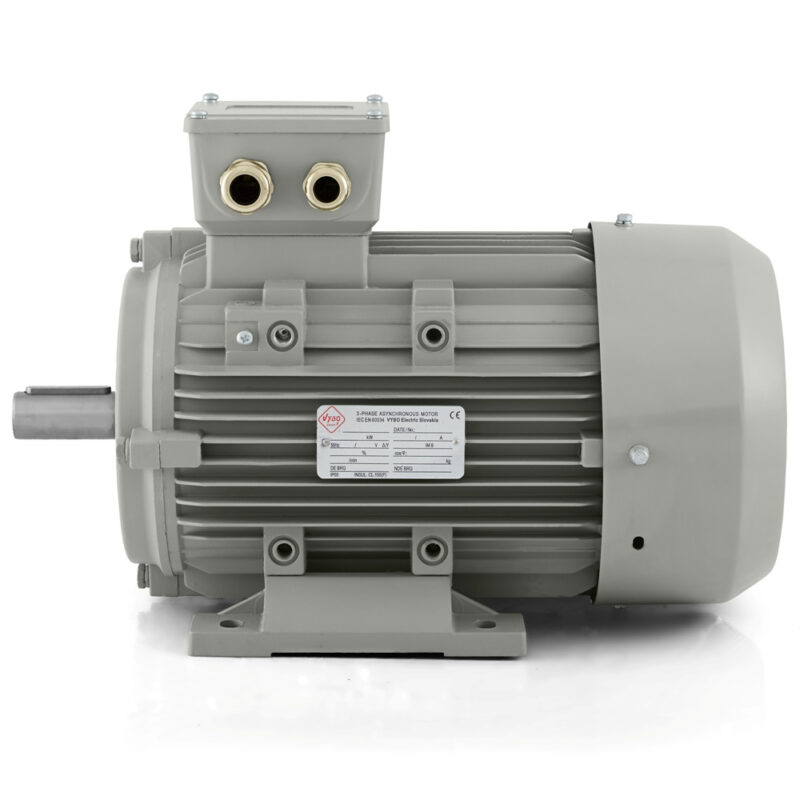

Elektromos motor 18,5 kW, 2930 ford./perc, 400 V, 1AL-160L-2

1AL-160L-2 18,5 kW villanymotor olyan technológiákhoz, ahol fontos a folyamatos működés és a megbízható üzem

Sok ipari alkalmazásban nemcsak maga a motorteljesítmény számít, hanem elsősorban az, hogyan viselkedik a motor folyamatos munkavégzés, ismételt indítás és hosszabb terhelés közben valós körülmények között. A VYBO Electric 1AL-160L-2 villanymotor pontosan ilyen környezetre készült. Ez egy háromfázisú aszinkron villanymotor 18,5 kW teljesítménnyel, 2 pólusú kialakítással és 2930 ford./perc névleges fordulatszámmal 50 Hz frekvencián. A 400/690 V névleges feszültség és a delta/csillag kapcsolás olyan ipari villamos rendszerekhez illeszkedik, ahol megbízható teljesítményátvitelre és stabil működésre van szükség magasabb teljesítményosztályban.

A 160-as keretméret ezt a modellt olyan technológiák kategóriájába helyezi, ahol a motor a hajtás egyik teherhordó eleme. Az anyag folyamatos mozgatását, stabil elszívást, közegkeringetést vagy szabályos keverési folyamatot biztosító berendezésekben a hajtásnak szükségtelen ingadozások nélkül kell működnie. Pontosan ide illeszkedik természetesen az 1AL-160L-2. Jól alkalmazható szállítórendszerekhez, ventilátoregységekhez, elszívóberendezésekhez, keringtető szivattyúkhoz, keverőtechnikához, csomagolósorokhoz, válogatócsomópontokhoz, adagolóegységekhez, anyagmozgató munkaállomásokhoz és olyan technológiai rendszerekhez, ahol nagy fordulatszámú, jó teljesítménytartalékú motor szükséges.

Megbízható alap nagyobb teljesítményű ipari hajtásokhoz

Az 1AL-160L-2 teljesítménytényezője 0,9, hatásfoka pedig 90%. A névleges áram 31,6 A 400 V-on és 19,11 A 690 V-on. Ebben a kategóriában ezek fontos értékek a tápellátás, a védelem és a teljes villamos megoldás tervezése során. A 18,5 kW teljesítmény és a 2930 ford./perc fordulatszám megfelelő alapot teremt azokhoz a technológiákhoz, amelyek lendületes hajtást és stabil teljesítményt igényelnek hosszabb munkaciklus alatt.

Indításkor a motor a teljesítményszintjének megfelelő paraméterekkel működik. A 2,3-as indítónyomaték-arány, a 2,2-es billenőnyomaték-arány és a 7,5-ös indítóáram-arány olyan berendezésekhez alkalmas, ahol a motor ismételten indul, vagy indítás után gyorsan stabil üzemállapotba kell kerülnie. A gyakorlatban ezt értékeli a rendszeresen felfutó szállítósor, az egyenletes működést igénylő ventilátoregység és az a szivattyú- vagy keverőrendszer, amely minden indításnál biztonságot igényel.

Ipari környezethez és rendszeres terheléshez készült kialakítás

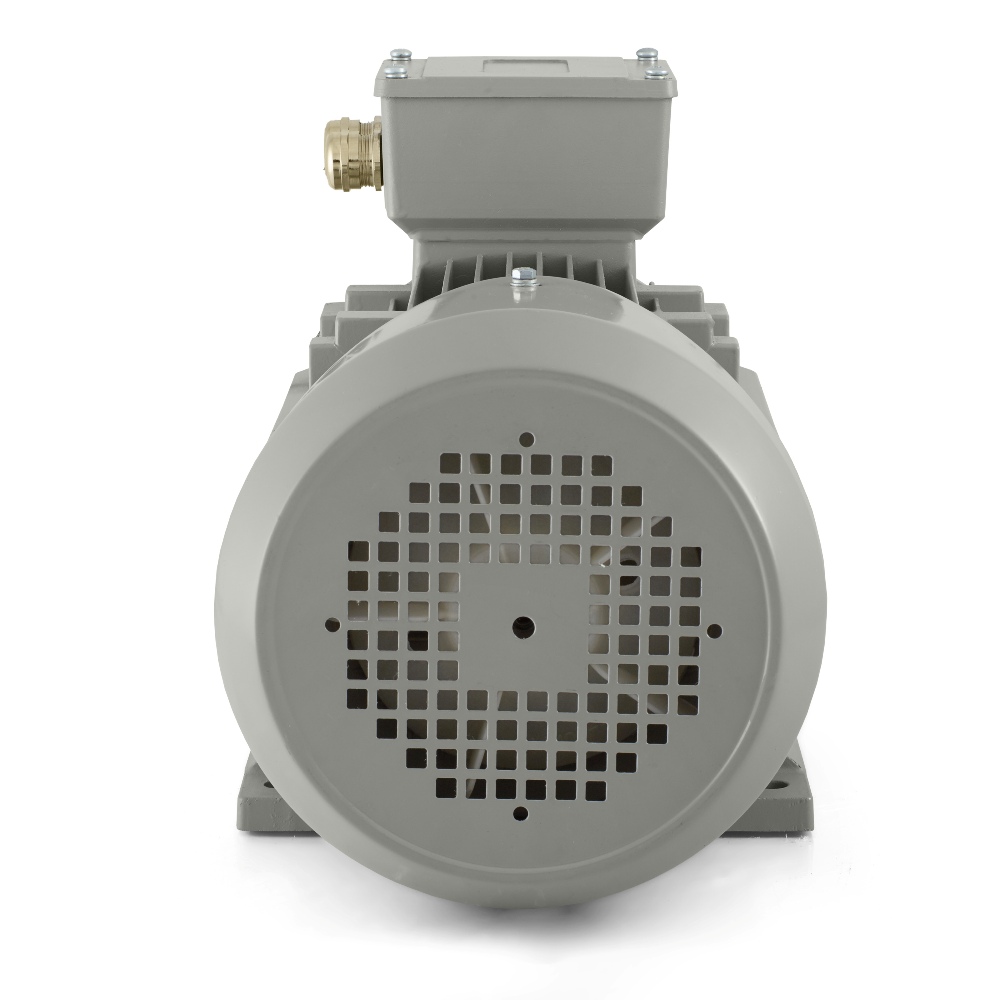

Az 1AL-160L-2 villanymotor alumíniumházzal készül és IP55 védettséggel működik. Ez a védelem mindenütt fontos, ahol a motor porral, normál üzemi nedvességgel vagy vízsugárral találkozik. Ipari csarnokokban, technikai helyiségekben, gépipari üzemekben és technológiai egységekben egyaránt gyakorlati előny, hogy a hajtás valódi munkakörnyezetben történő napi használatra készen áll. Az IC411 hűtés nagyobb terhelés és hosszabb működés alatt is stabil hőháztartást támogat. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály kiegészíti a nagy teljesítményű berendezések rendszeres üzeméhez alkalmas szerkezeti alapot.

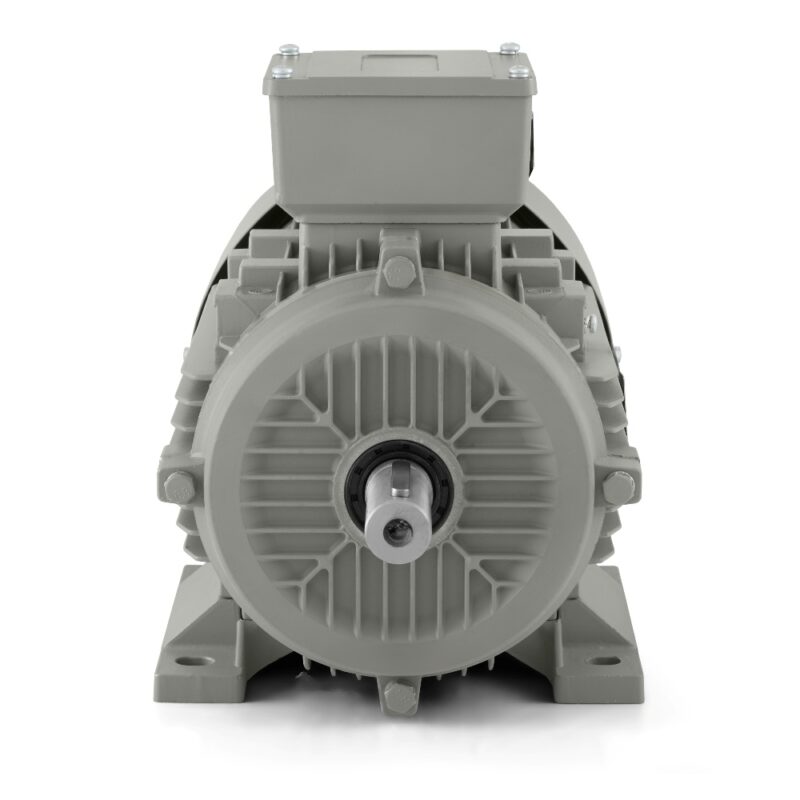

Mechanikai szempontból a motor rezgési sebessége 2,8 mm/s az A osztályban, zajszintje pedig 86 dB(A). A kiegyensúlyozás fél retesszel történik, a motor pedig mindkét irányban foroghat. Ez nagyobb rugalmasságot biztosít a géptervezésben és azokban a megoldásokban, ahol irányváltásra vagy a hajtás univerzálisabb beépítésére van szükség. Mind a DE, mind az NDE oldalon 6309-2ZC3 csapágyakat alkalmaznak. A kenést 2. számú lítiumbázisú zsír biztosítja, ami megfelel ennek a teljesítményosztálynak az ipari használatához.

Modern gyártási folyamatokhoz alkalmas üzemmódok

A motor alkalmas S1, S2, S3 és S4-S9 üzemmódokra. Ez széles körű alkalmazást tesz lehetővé folyamatos üzemben és olyan folyamatokban is, ahol a működés rendszeresen megszakad vagy a munkafolyamat szerint változik. Az 1,0 szolgáltatási tényező a névleges üzemfeltételeknek felel meg, a parabolikus vagy lineáris terhelési karakterisztika pedig bővíti a felhasználást különféle technológiai berendezésekben. Az egyik üzemben ez a modell egyenletes anyagszállítást biztosíthat, a másikban légtechnikát, máshol szivattyúzási folyamatot vagy egy termelési egység szabályos mozgatását.

Indítási módként a motor alkalmas DOL közvetlen indításra. Frekvenciaváltóval vagy lágyindítóval is vezérelhető, ha az adott technológiai beállítás ezt igényli. A gyakorlatban ez hasznos a berendezések korszerűsítésekor, szabályozott indítás igénye esetén vagy amikor a hajtás működését pontosabban kell egy adott feladathoz igazítani.

Az 1AL OPTIMAL platform és a rugalmas szerelhetőség

Az 1AL-160L-2 az 1AL OPTIMAL sorozathoz tartozik, amely kiváló ár-érték arányáról, magas kompatibilitásáról és az ipari gyakorlatban bizonyított minőségéről ismert. A sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 szerelési kivitelben érhető el, ami megkönnyíti a telepítést új gépekbe és korszerűsített berendezésekbe. A platform gyakorlati előnyei közé tartozik a megerősített kapocsdoboz, a kapocsdoboz továbbfejlesztett IP55 védelme, az acél ventilátorburkolat, a kompatibilis lábak, az első pajzs cseréjének lehetősége, a hűtési hatásfok növelésére gondosan kialakított ház és a megerősített csapágyak.

A motor 2-M40X1.5 kábelbevezetőkkel van felszerelve. A rotor 0,124 kg·m² tehetetlenségi nyomatéka kiegészíti az indításkor és az üzemállapot változásakor mutatott viselkedés képét. Az 1AL-160L-2 villanymotor ezért olyan technológiák megoldása, amelyek 18,5 kW teljesítményt, 2930 ford./perc fordulatszámot, IP55 védettséget és stabil, hosszú távú ipari működésre kész kialakítást igényelnek.
