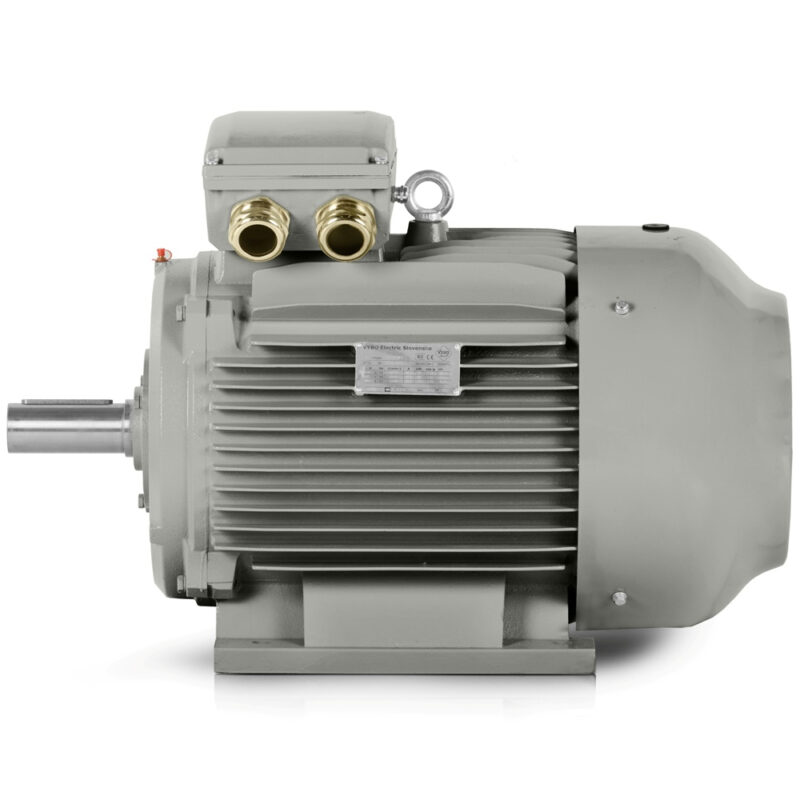

Háromfázisú villanymotor: 3LC-160M2-2, 15 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-160M2-2 |
| Névleges teljesítmény (kW) | 15 |
| Vázméret (mm) | 160 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2950 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 26,5 |
| Névleges áram 690 V (A) | 15,36 |
| Hatásfok 100%-os terhelésen (%) | 91,9 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,89 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 8,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,0618 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M40X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 752*407*566 |
| Csomag tömege (kg) | 129 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6309-2RZC3/6309-2RZC3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 15 kW névleges teljesítmény és a 2950 ford./perc fordulatszám a 3LC-160M2-2 modellt praktikus alappá teszi olyan üzemekben, ahol egy 2 pólusú villanymotornak gyors gyorsulást, stabil járást és ésszerű üzemeltetési költségeket kell biztosítania. A könnyű- és közepes iparban ez a teljesítmény- és fordulatszám-kombináció jól megfelel a naponta, hosszabb megszakítások nélkül működő hajtásokhoz.
Ez az IE3 villanymotor olyan előnyöket kínál, amelyek a hajtástechnikában azonnal érzékelhetők, mind az energiafogyasztás, mind a karbantartás tervezése terén. Az OEM-gyártás és a kisebb technológiai egységek ügyfelei értékelik az olyan motort, amely könnyen beilleszthető egy meglévő egységbe anélkül, hogy bonyolult kompromisszumokra lenne szükség a kapcsolószekrény tervezésében vagy a mechanikus tengelykapcsolatban.
Az IE3 hatékonysági osztály – Rendkívül magas hatásfok támogatja a normál terhelésű üzem hosszú távú gazdaságosságát. Sorozatgyártásban, szivattyúknál, ventilátoroknál vagy szállítóberendezéseknél a megtakarítás ott a leginkább érzékelhető, ahol a motor hosszú órákon át működik, és a veszteségek közötti különbség minden műszakkal összeadódik.
Az ilyen típusú egységekkel kapcsolatos tapasztalat sok év alatt épül fel, és számít a hajtás kiválasztásakor. Az ipari alkalmazások ellátásában szerzett több mint 15 éves tapasztalat segít olyan megoldást választani, amely nemcsak a névleges teljesítményhez, hanem az indítási módhoz, a terhelési jellemzőkhöz és az elvárt szervizelhetőséghez is illeszkedik.
2 pólusú villanymotor a gyártósor gyors felgyorsításához
A 2 pólusú motorkialakítás 2950 ford./perc névleges fordulatszámmal olyan helyeken alkalmas, ahol a hajtásnak gyorsan kell reagálnia és felesleges késedelem nélkül el kell érnie az üzemi fordulatszámot. Egy gyártósor esetében ez egyenletesebb indítást, rövidebb időt az üzemi állapot eléréséig és a gyártási ciklus jobb kihasználását jelenti.
- Névleges áram △ 400V: 26.5 A – támogatja a tápellátás tervezését szabványos ipari hálózatokban.
- Névleges áram Y 690V: 15.36 A – alkalmas a projektdokumentáció szerinti csatlakoztatásra magasabb feszültségszinteken.
- Indítónyomaték-arány 2 – segít olyan terhelések indításakor, amelyek megbízható megindítónyomatékot igényelnek.
- Billenőnyomaték-arány 2.3 – növeli a tartalékot a hajtás tranziens üzemi állapotaiban.
- Indítóáram-arány 8.1 – figyelembe kell venni a védelem és vezérlés tervezésekor.
Öntöttvas váz a hosszú élettartamért igényes üzemben
A robusztus öntöttvas váz, a megerősített öntöttvas csapágypajzsok és a megerősített öntöttvas lábak mechanikai stabilitást biztosítanak olyan alkalmazásokban, ahol rezgés, gyakori indítás és merev géprögzítés várható. Ez a konstrukció praktikus technológiai egységekben, ahol a hajtásnak tartós terhelés mellett is meg kell őriznie pontos geometriáját.
Aszinkron villanymotornál ez kisebb kockázatot jelent a mechanikai igénybevétel okozta kellemetlen leállásokra. A karbantartás szempontjából a DE 6309-2RZC3 és NDE 6309-2RZC3 csapágyelrendezés is fontos, amely valós ipari körülmények között támogatja a stabil működést.
Méretek és tömeg az egyszerűbb integrációhoz
A 752*407*566 mm-es csomagolási méretek és a 129 kg-os csomagolási tömeg fontos a beérkező áru átvételénél, a tárolásnál és a gyártósorba történő beépítésnél. A 0.062 kg/m² rotor-tehetetlenség segít az indítási feltételek megtervezésében és a terhelés típusához megfelelő kapcsolási mód kiválasztásában.
IE3 energiahatékonyság a mindennapi üzemben
A 91.9%-os hatásfok és a 0.89-es teljesítménytényező jó alapot ad a gazdaságos működéshez olyan alkalmazásokban, ahol a motor a műszakok nagy részében jár. A gyakorlatban ez különösen értékes azoknál az üzemeknél, amelyek figyelik az energiaköltségeket, miközben a hajtás teljes teljesítményére is szükségük van.
A 81 dB(A) zajszintet figyelembe kell venni, amikor a gépet gyártócsarnokban vagy kezelők közelében helyezik el. Megfelelő gépburkolattal és helyes szereléssel a motor felesleges szerkezeti módosítások nélkül beilleszthető a meglévő hajtástechnikába.
Hat konkrét alkalmazás OEM- és ipari egységekhez
A 3LC PRO modell kisebb technológiai egységekhez, valamint olyan gépekhez alkalmas, amelyek megbízható, gyorsan gyorsuló és mereven rögzíthető 2 pólusú villanymotort igényelnek.
- Centrifugálszivattyú a hűtővíz keringetéséhez egy technológiai sorban.
- Ipari radiálventilátor levegő elszívására festőkabinból.
- Láncos szállító csomagolástechnikai rendszerben stabil vonóerővel.
- Kisebb teljesítményű extruder műanyaggyártáshoz.
- Kompresszoregység szervizállomáson ismételt indításokkal.
- Keverő élelmiszeripari technológiai egységben folyamatos üzemben.
Üzemi részletek, amelyek egyszerűsítik a telepítést és a szervizelést
A 2-M40X1.5 kábelbevezetések egyszerűsítik a tápkábel vezetését, amikor a motort kapcsolószekrényhez csatlakoztatják, és segítenek a kábelezés rendezett kialakításában. Karbantartási szempontból az is fontos, hogy a motor szabványos szerviztervekbe illeszthető legyen a gép mechanikai részét érintő szokatlan beavatkozások nélkül.
Ha olyan motort keres gyártósorhoz, OEM-géphez vagy technológiához, ahol a teljesítmény, a hatékonyság és a mechanikai tartósság egyaránt fontos, lépjen kapcsolatba velünk.
