Elektromos motor 1,5 kW, 2850 ford./perc, 400 V, 1AL-90S-2

1AL-90S-2 1,5 kW-os elektromos motor olyan alkalmazásokhoz, ahol a nagy fordulatszám, a kompakt méret és a megbízható üzem együtt fontos

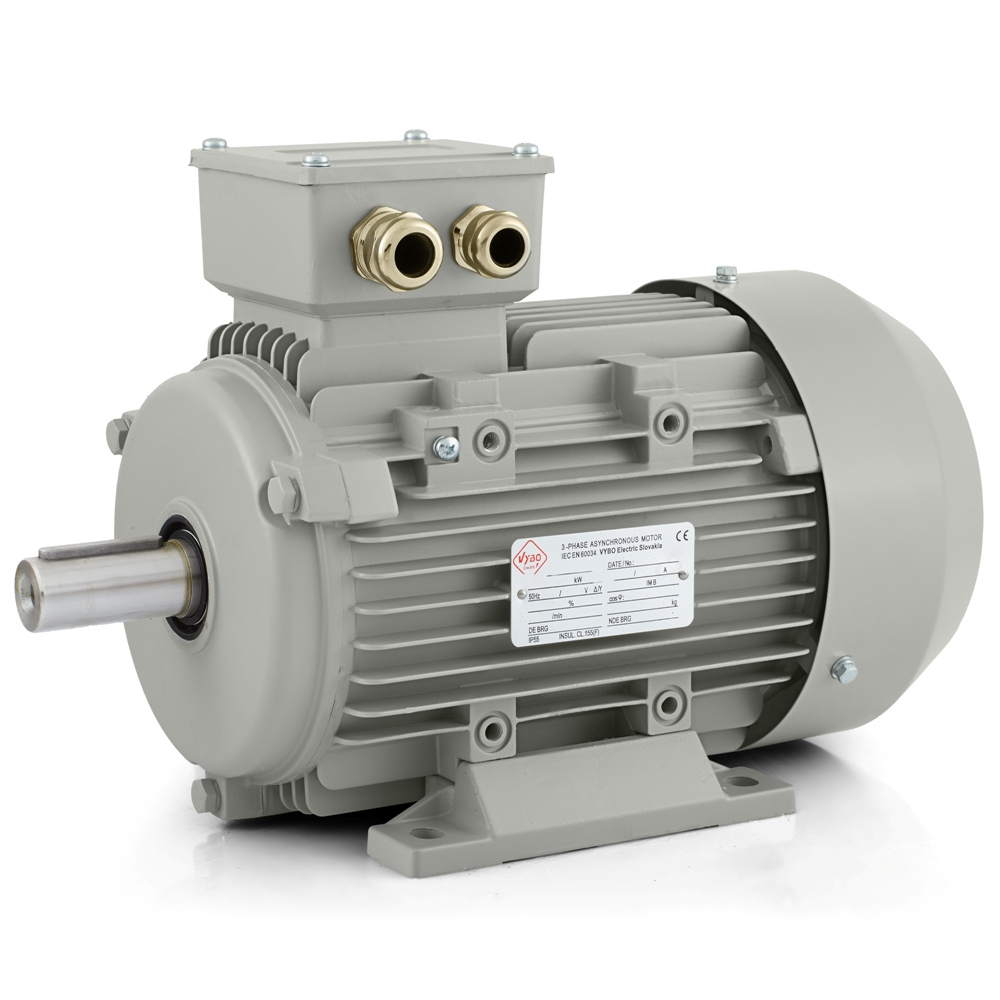

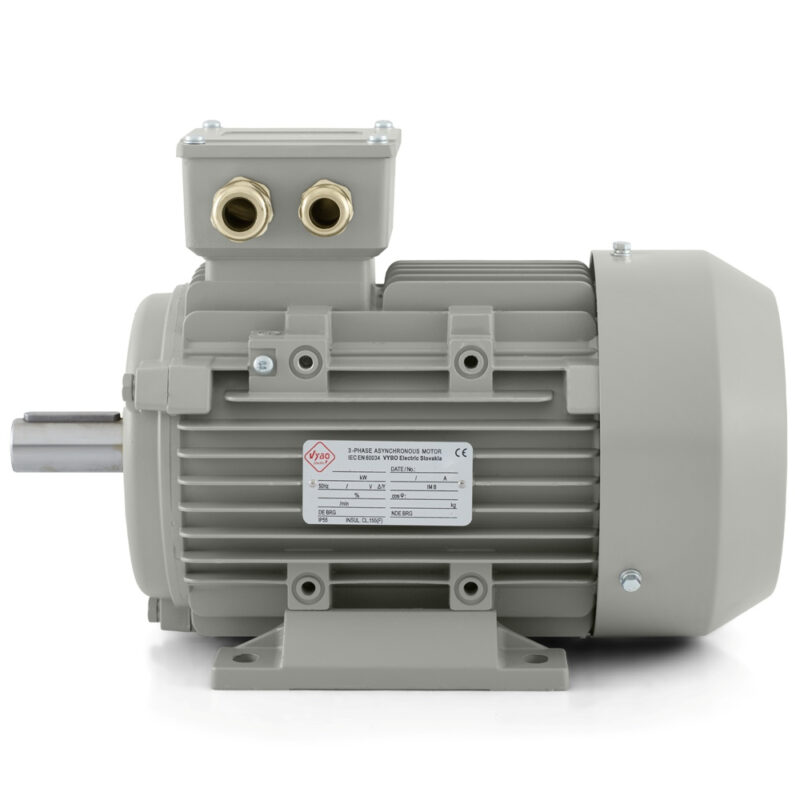

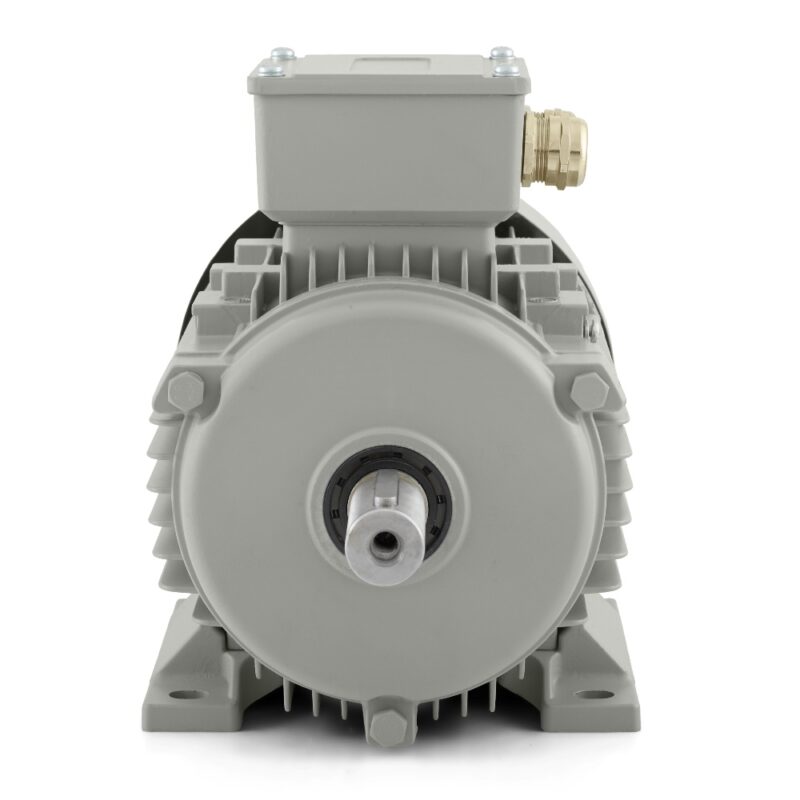

Az 1AL-90S-2 elektromos motor a VYBO Electric háromfázisú aszinkron motorja, amely olyan ipari technológiákhoz készült, ahol megbízható hajtásra, gyors munkaritmusra és tartós kialakításra van szükség. Az 1,5 kW teljesítmény, a 2 pólusú konstrukció és az 2850 ford./perc névleges fordulatszám 50 Hz frekvencián kiváló választássá teszi ezt a modellt olyan berendezésekhez, ahol dinamikus mechanikai teljesítmény, stabil működés és jó terhelhetőség szükséges a mindennapi üzemben. A 230/400 V névleges feszültség és a delta/csillag kapcsolás egyszerű integrációt tesz lehetővé a szabványos háromfázisú rendszerekbe.

A 90-es keretméret már érezhetően masszívabb alapot ad azoknak a technológiai egységeknek, amelyeknél a hajtásnak az egész műszak során rendszeres munkát kell végeznie, miközben az ésszerű beépítési méretek is fontosak. A motor gyakorlati értéke éppen itt mutatkozik meg: nagy fordulatszámot, kompakt ipari kialakítást és üzembiztonságot egyesít olyan környezetben, ahol a technológiától hosszú távú megbízhatóságot várnak.

Erős munkaritmus dinamikus technológiákhoz

Az 1AL-90S-2 modellnél elsősorban az számít, hogyan viselkedik valós üzemi körülmények között. A névleges áram 5,72 A 230 V-on és 3,29 A 400 V-on, ami jó alapot ad a helyes villamos méretezéshez. A motor teljesítménytényezője 0,84, hatásfoka pedig 78,5 %, így kiegyensúlyozott arányt kínál a teljesítmény, a fordulatszám és az ipari használhatóság között.

Az indítási paraméterek szintén nagyon fontosak. A 2,3-as indítónyomaték-arány, a 2,2-es maximálisnyomaték-arány és a 7-es indítóáram-arány jó alapot teremtenek azokhoz a berendezésekhez, amelyek megbízható indítást és változó terhelés mellett is stabil viselkedést igényelnek. Azokban a technológiákban, ahol az indítás, az egyenletes futás és az ismételt újraindítás váltakozik, a motor kiszámítható viselkedése nagyon fontos az egész folyamat zavartalan működéséhez.

Ahol ez a motor a legnagyobb előnyt nyújtja

Az 1,5 kW teljesítmény és az 2850 ford./perc fordulatszám ideálissá teszi a modellt olyan berendezésekhez, amelyek gyors hajtást és stabil munkadinamikát igényelnek. Jól alkalmazható szállítórendszerekhez, anyagadagolókhoz, csomagolósorokhoz, töltőmodulokhoz, adagolóállomásokhoz és válogatómechanizmusokhoz. Emellett ventilátoregységekben, elszívórendszerekben, keringetőszivattyúkban, kis és közepes terhelésű ipari keverőkben, címkézőgépekben, szerelősorokon, anyagmozgató munkahelyeken és műszaki kiszolgálóegységekben is jól használható.

Ilyen alkalmazásokban fontos, hogy a motor ne bonyolítsa fölöslegesen a gép konstrukcióját, ugyanakkor elegendő működési tartalékot biztosítson. Az 1AL-90S-2 jól illeszkedik olyan technológiákba, ahol a helyigényt, a megbízhatóságot, a fordulatszámot és a napi üzemi terhelést egységként kell kezelni. Ennek köszönhetően az iparágak széles körében használható a gyártósoroktól a műszaki és kiszolgáló rendszerekig.

A valós alkalmazáshoz közeli üzemmódok

A motor S1, S2, S3 és S4-S9 üzemmódokra alkalmas, így folyamatos üzemben, valamint szakaszos vagy ciklikus folyamatokban is használható. Az 1,0 szolgáltatási tényező megfelel a névleges üzemi feltételeknek, a parabolikus vagy lineáris terhelési karakterisztika pedig kibővíti a felhasználási lehetőségeket különféle mechanikai feladatokban. A gyakorlatban ez azt jelenti, hogy a motor megbízhatóan működhet olyan berendezésekben, ahol a munkaciklus során eltérő ellenállási profilok jelentkeznek.

Ez az üzemi rugalmasság fontos a modern technológiákban, ahol a szállítás, adagolás, elszívás, keverés vagy anyagmozgatás gyakran különböző időközönként kapcsolódik össze. A teljes rendszer zavartalan működéséhez a hajtásnak instabilitás nélkül kell kezelnie a rendszeres munkát, feleslegesen bonyolult integrációs igények nélkül.

Tartós ipari kialakítás a mindennapi megbízhatóságért

Az 1AL-90S-2 elektromos motor alumíniumházzal készül és IP55 védelemmel rendelkezik, amely védelmet biztosít por és vízsugár ellen. Műhelyekben, gyártócsarnokokban, műszaki helyiségekben és ipari üzemekben ez nagyon fontos tulajdonság. Az IC411 hűtés támogatja a stabil hőmérsékleti viszonyokat hosszabb működés során. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály kiegészíti a rendszeres üzemi használatra kialakított műszaki alapot.

A nyugodt járást a 2,8 mm/s rezgéssebesség A osztályban és a 72 dB(A) zajszint támogatja. A motor mindkét irányban foroghat, ami kibővíti az univerzális mechanizmusok és irányváltó egységek tervezési lehetőségeit. A kiegyensúlyozás fél reteszzel történik. Mind a DE, mind az NDE oldalon 6205-2Z csapágyakat alkalmaznak, a kenést pedig 2. számú lítiumbázisú zsír biztosítja, ami támogatja a megbízható mechanikai viselkedést a mindennapi üzemben.

Szerelés, kompatibilitás és az 1AL OPTIMAL platform

A motor az 1AL OPTIMAL sorozatba tartozik, amely az iparban kiváló ár-érték arányú, bevált minőségű és nagy kompatibilitású platformként ismert. A sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 szerelési kivitelekben érhető el, ami megkönnyíti a különböző géptípusokba és technológiai egységekbe történő beépítést. A gyakorlati előnyök közé tartoznak a kompatibilis lábak, az első pajzs cseréjének lehetősége, a megerősített kapocsdoboz, a kapocsdoboz javított IP55 védelme, az acél ventilátorburkolat és a hűtési hatékonyság növelésére gondosan kialakított ház.

A motor 2-M25X1.5 kábelátvezetőkkel van felszerelve. A 355 × 210 × 270 mm csomagméret, a 13 kg csomagolt tömeg és a 0,0029 kg·m² rotor tehetetlenségi nyomaték teljesebbé teszi a kezelhetőség és az indítási viselkedés gyakorlati képét. A motor alkalmas DOL indításra, és a technológia követelményeitől függően frekvenciaváltóval vagy lágyindítóval is vezérelhető. Az 1AL-90S-2 ezért megbízható választás olyan ipari hajtásokhoz, ahol a dinamika, a tartósság és a rendszeres üzemre való alkalmasság együtt fontos.
