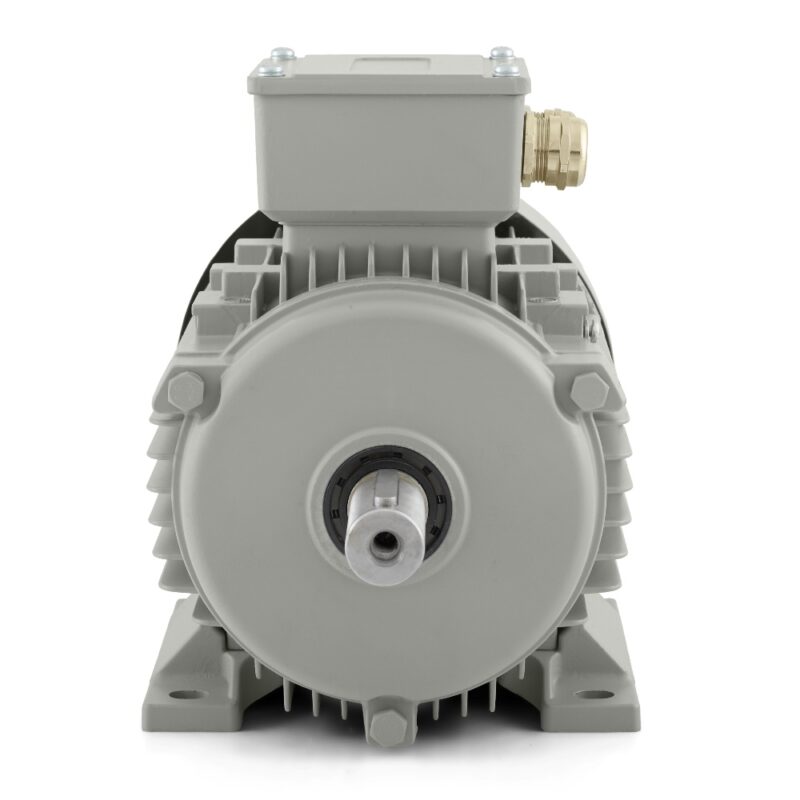

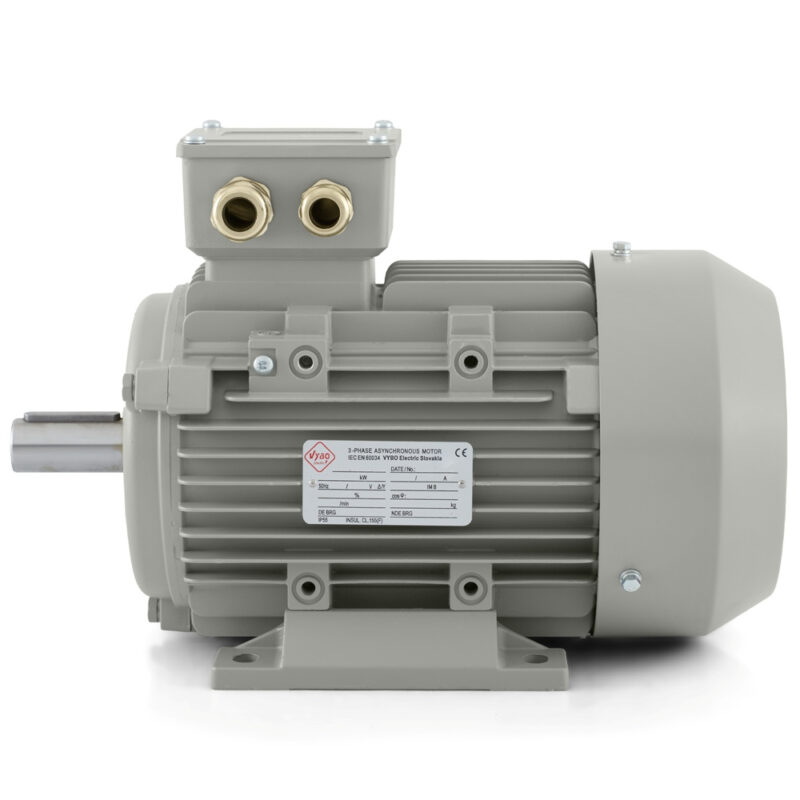

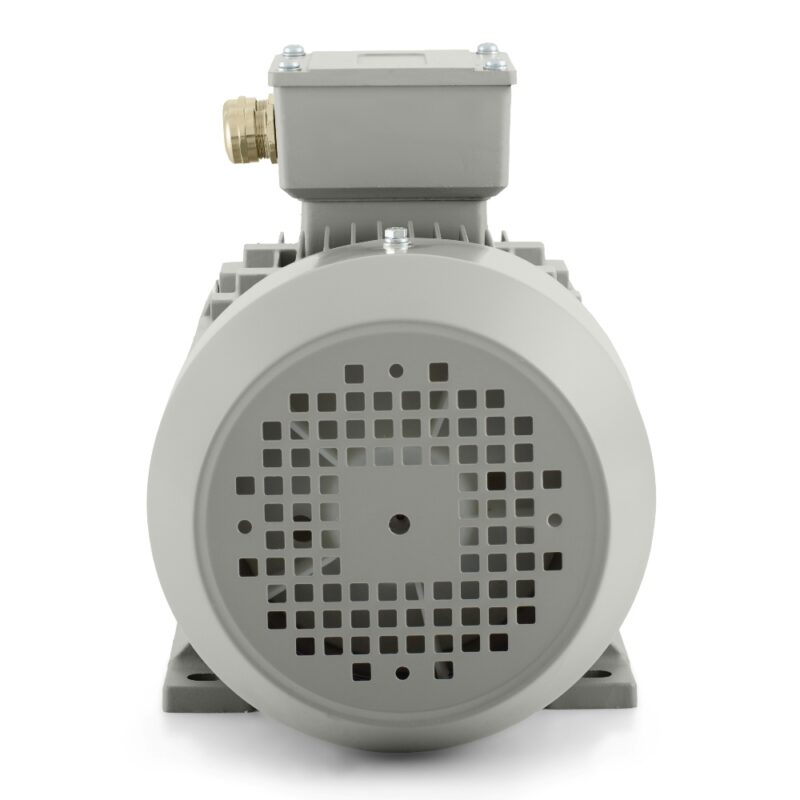

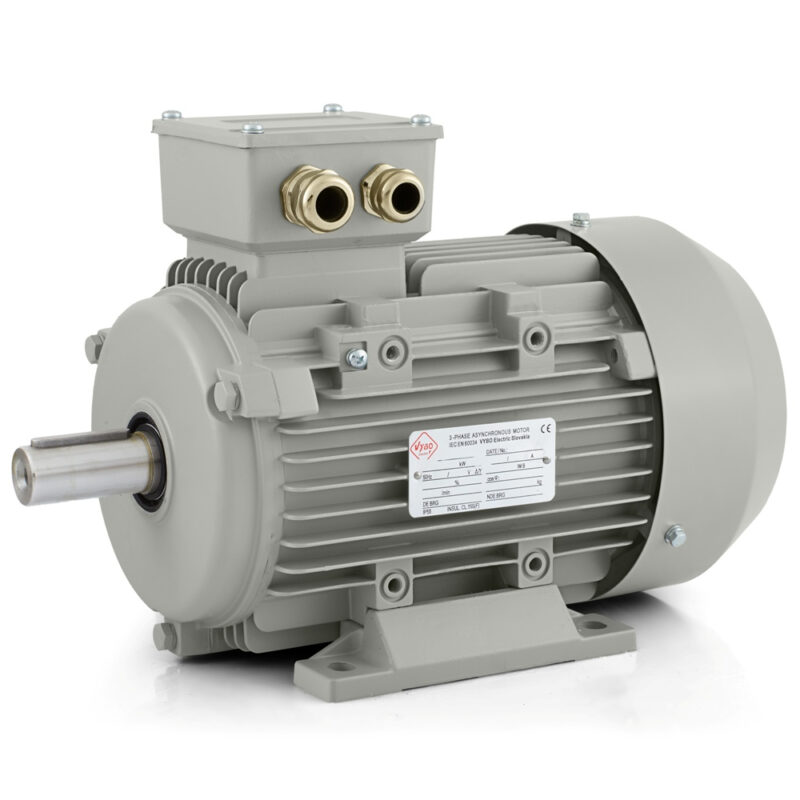

Elektromos motor 1,5 kW, 1400 ford./perc, 400 V, 1AL-90L-4

1AL-90L-4 villanymotor gyártósorok, szivattyúk és légtechnikai rendszerek megbízható működtetéséhez

A termelésben gyakran az a döntő, hogy a motor már az első üzembe helyezéstől kezdve mennyire egyenletesen működik, és milyen könnyen illeszthető be a teljes technológiába. Az 1AL-90L-4 villanymotor az 1AL OPTIMAL sorozatból pontosan ilyen felhasználásra készült. Háromfázisú aszinkron villanymotor 1,5 kW teljesítménnyel, 230/400 V névleges feszültséggel, Delta/Y kapcsolással és 1400 ford./perc névleges fordulatszámmal 50 Hz frekvencián. A négypólusú kivitel a 90 mm-es keretmérettel, vagyis 90 mm-es tengelymagassággal együtt megfelelő alapot ad olyan gépekhez és technológiai egységekhez, ahol a hajtásnak kompaktnak, stabilnak és rendszeres üzemre késznek kell lennie.

Ez a modell természetes választás szállítósorokhoz, csomagológépekhez, töltőegységekhez, keverőberendezésekhez, ventilátormodulokhoz, szivattyúegységekhez, címkézőtechnológiákhoz, adagolómechanizmusokhoz, válogatóállomásokhoz, betápláló rendszerekhez, záróberendezésekhez és automatizálási rendszerekhez. Ezekben az alkalmazásokban fontos, hogy a motor a sor folyamatos ritmusát és az ismételt indításokat feleslegesen nyugtalan viselkedés nélkül kezelje. Olyan berendezéseknél, ahol a mozgás pontosságát, az ütemezés egyenletességét és a tiszta beépítést figyelik, praktikus és professzionális hajtási alapot biztosít.

A gép működését közvetlenül befolyásoló paraméterek

A névleges áram 6,14 A 230 V-on és 3,53 A 400 V-on. A csatlakozás megtervezésekor és a motor meglévő berendezésbe történő integrálásakor ezek fontos értékek, mert segítenek a tápellátás és a motorvédelem helyes méretezésében. A 1400 ford./perc névleges fordulatszám olyan helyeken megfelelő, ahol kiegyensúlyozott mechanikai erőátvitelre van szükség, szükségtelenül hirtelen járás nélkül. Anyagmozgatási, keverési, légáramlási vagy folyadékáramlási technológiákban ez megbízható alapot ad a mindennapi munkához.

A motor hatásfoka 78,5 %, teljesítménytényezője 0,78. Hosszabb ideig tartó terhelésnél az indítási viselkedés is fontos. A 2,3-as indítónyomaték-arány, a 2,3-as billenőnyomaték-arány és a 6-os indítóáram-arány olyan tulajdonságokat biztosít, amelyek megfelelnek a rendszeresen ismétlődő munkaciklusú gépeknek, ahol a hajtásnak kiszámíthatóan kell reagálnia. A parabolikus vagy lineáris terhelési karakterisztikájú terheléstípus tovább bővíti az alkalmazhatóságot változó mozgási ellenállású technológiákban és olyan berendezésekben, ahol az energia ventilátorra, szivattyúra vagy mechanikus adagolóra kerül át.

Gyakorlati előnyök indításnál, szabályozásnál és irányváltásnál

Az 1AL-90L-4 villanymotor alkalmas DOL indításra, frekvenciaváltós vezérlésre és lágyindítóval történő használatra is. Ez a kombináció szabadságot ad az indítási mód megválasztásában az adott technológiához igazodva. Egyszerűbb berendezésekben maradhat a közvetlen indítás, míg érzékenyebb folyamatoknál lágyabb felfutás vagy jobb fordulatszám-szabályozás alkalmazható. Ez előnyös adagolóberendezéseknél, ventilátoros alkalmazásoknál és betápláló mechanizmusoknál, ahol finomabb átmenetre van szükség az üzemi állapotba.

Fontos tulajdonság a forgás lehetősége mindkét irányban. Ez szélesíti a felhasználást irányváltó egységekben, kétirányú továbbító rendszerekben és olyan berendezésekben, ahol a mozgás iránya a gyártási folyamat fázisától függően változik. A 0,0027 kg·m² rotor-tehetetlenségi nyomaték segít jó reakcióképességet fenntartani ismételt indítással, megállítással vagy rövid munkalépésekkel járó alkalmazásokban.

Tartósság, hűtés és szerelhetőség hosszú távú működéshez

A motor IP55 védettségű, amely segít megóvni a belső részeket a portól és a fröccsenő víztől. Ipari környezetben ez alapvető a gyártócsarnokokban, anyagfeldolgozásban és rendszeres tisztításnak kitett technológiákban működő gépeknél. A hőstabilitást az IC411 hűtés biztosítja, amely a hatékony hőleadásra kialakított házzal együtt támogatja a megbízható működést tartósabb terhelés mellett. A motor F szigetelési osztályt és B hőmérséklet-emelkedési osztályt használ, így mindennapi ipari üzemre készült.

Legfeljebb +65 °C környezeti hőmérsékletre és legfeljebb 1000 m telepítési magasságra tervezték. Az 1,0 szerviztényező és az S1, S2, S3, S4-S9 üzemmódok folyamatos és szakaszos üzemben egyaránt lehetővé teszik a használatot. A 61 dB(A) zajszint és a 2,8 mm/s rezgési sebesség A osztályban kulturált mechanikai működéshez járul hozzá, ami fontos olyan berendezéseknél, ahol több hajtás működik egymás mellett, és a teljes egység stabilitását figyelik.

A DE- és NDE-oldalon 6205-2Z csapágyak találhatók, a kenést pedig a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír biztosítja. A fél retesszel végzett kiegyensúlyozás fontos szíjtárcsák, tengelykapcsolók és más erőátviteli elemek szerelésekor, ahol az egyenletes futás lényeges. Gyakorlati jelentőségű a 2-M25X1.5 kábelátvezetés is, amely rendezett elektromos csatlakozást támogat.

Az 1AL OPTIMAL sorozat professzionális alkalmazásban

Az 1AL OPTIMAL sorozat a VYBO Electric egyik legkeresettebb termékcsaládja, több mint 30 000 telepített egységgel az iparban. Az 1AL OPTIMAL a VYBO Electric legnagyobb darabszámban értékesített villanymotorjai közé tartozik, több mint 30 000 telepített egységgel az iparban. Innovatív kisfeszültségű platform alumíniumházzal standard és igényes üzemekhez, nagyon jó ár-érték aránnyal, bevált minőséggel és széles kompatibilitással. Gyakorlati értéket ad a megerősített kapocsdoboz, a kapocsdoboz fedelének továbbfejlesztett IP55 védelme, az acél ventilátorburkolat és a kompatibilis lábak is. A telepítéshez az IM B3, IM B35, IM B5, IM B14, IM B34 kivitelek használhatók. A 14 kg csomagolási tömeg és a 380 × 210 × 270 mm csomagméret a tárolást, szállítást és szervizkezelést is megkönnyíti. Az 1AL-90L-4 villanymotor így megbízható hajtást jelent olyan üzemek számára, amelyek szilárd műszaki alapot, egyenletes működést és egyszerű integrációt igényelnek a mindennapi termelésben.
