Háromfázisú villanymotor: 3LC-315M-2, 132 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-315M-2 |
| Névleges teljesítmény (kW) | 132 |
| Vázméret (mm) | 315 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 224 |
| Névleges áram 690 V (A) | 129,86 |
| Hatásfok 100%-os terhelésen (%) | 94,5 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,9 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,8 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 7,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 2,111 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1412*727*1026 |
| Csomag tömege (kg) | 923 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6317-C3/6317-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC-315M-2 132 kW teljesítménnyel kiváló egyensúlyt kínál a beszerzési ár és az energiamegtakarítás között olyan üzemek számára, ahol egy 3000 ford./perc villanymotornak lépést kell tartania a folyamatos termeléssel, szivattyúkkal, szellőztetőrendszerekkel és szállítórendszerekkel.
Közepes méretű vállalatok és nagy gyárak kialakításaiban ez az aszinkron villanymotor ott alkalmas, ahol a stabil nyomaték, a hajtásba történő egyszerű integráció és a fegyelmezett hosszú távú működés döntő.
IE3 villanymotor alacsonyabb üzemi veszteségekkel folyamatos terhelés alatt
Az IE3 hatásfokosztály gazdaságosabb mindennapi működést támogat gyártósorokon, szivattyúállomásokon és több műszakban működő berendezéseknél. Az ipari automatizálás olyan motort igényel, amely kiszámíthatóan reagál anélkül, hogy szükségtelen veszteségekkel terhelné az üzemeltetési költségkeretet.
A 2980 ford./perc névleges fordulatszám segít fenntartani a technológiai egységek egyenletes gyorsítását és támogatja a pontos csatlakoztatást hajtóművekhez, tengelykapcsolókhoz és egyéb hajtáselemekhez. Az 1.8 indítónyomaték-arány, a 2.3 maximálisnyomaték-arány és a 7.1 indítóáram-arány fontos olyan indítások tervezésekor, ahol a hálózati viszonyokat és a berendezés mechanikai terhelését is figyelembe kell venni.

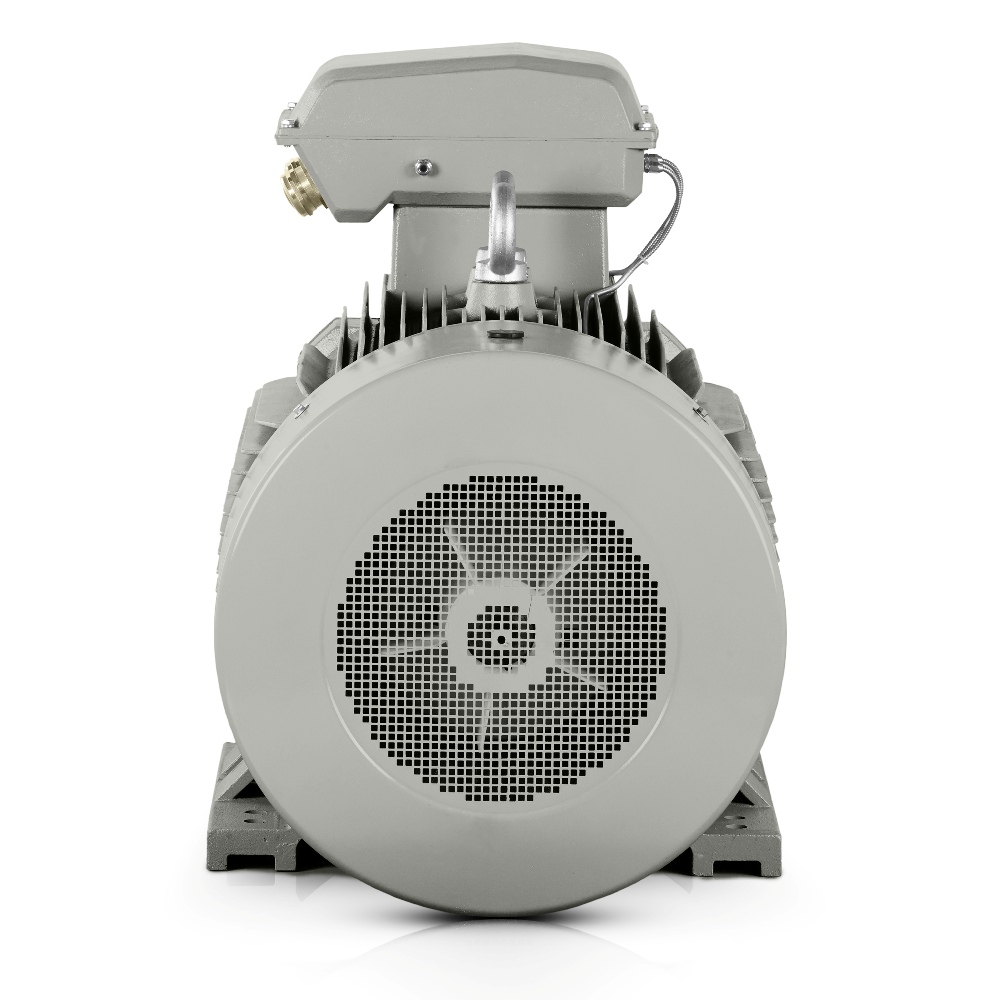

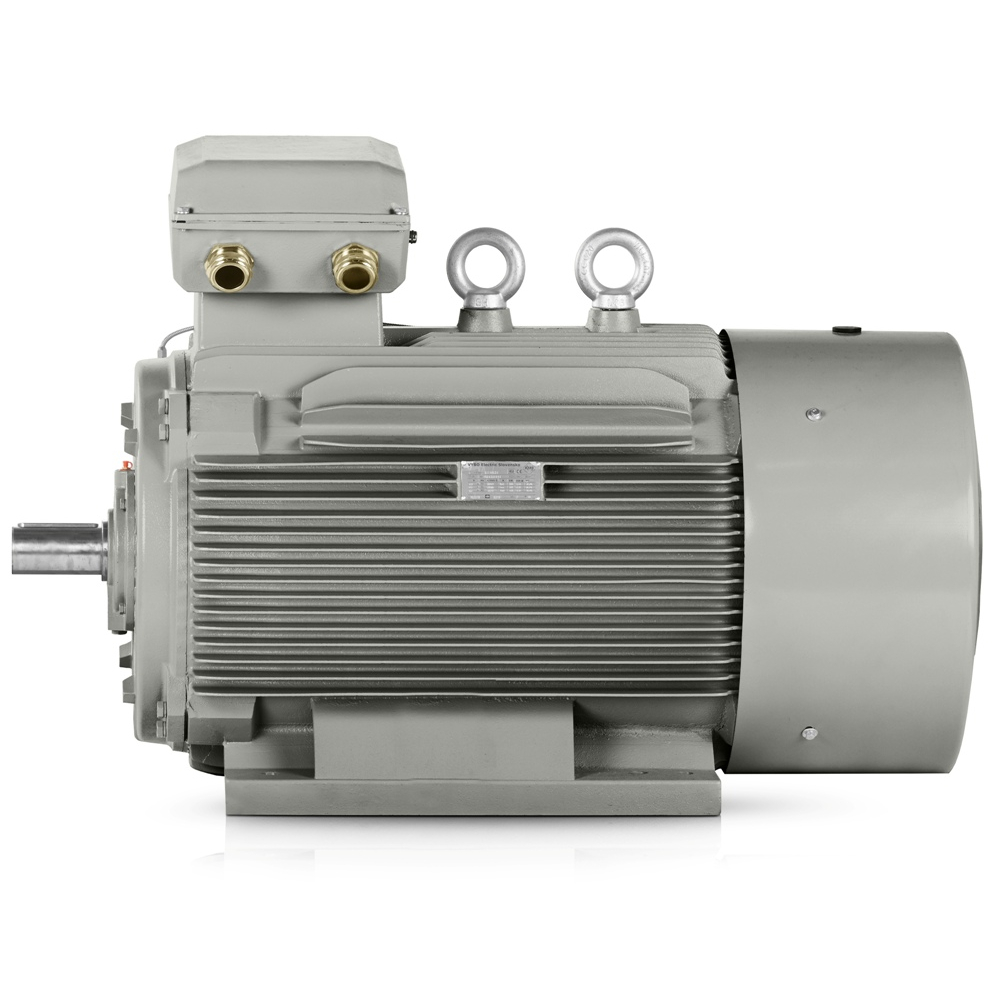

Robusztus öntöttvas ház rezgésekhez, ütésekhez és hosszú élettartamhoz
A robusztus öntöttvas ház megerősített öntöttvas csapágypajzsokkal és megerősített öntöttvas lábakkal növeli a rezgésekkel és szerelési behatásokkal szembeni ellenállást. A mérnökök nagyra értékelik ezt a megoldást, amikor a motort nehezebb vázakba, acélszerkezetekbe és technológiai alapokra szerelik, ahol a teljes hajtóegység merevségét ellenőrizni kell.
A 6317-C3 DE oldali és 6317-C3 NDE oldali csapágy olyan üzemekhez alkalmas, amelyeket hosszú szervizintervallumokra és gondos zajfelügyeletre terveztek, mivel a 92 dB(A) zajszint fontos szempont a gép csarnokon belüli elhelyezésekor.
Ipari alkalmazások gyártáshoz, logisztikához és vízgazdálkodáshoz
A motor integrálásakor a telepítési és mozgatási követelmények is fontosak, mert a 923 kg-os csomagolási tömeg és az 1412×727×1026 mm-es csomagolási méretek befolyásolják a szállítást, tárolást és a technológiába történő elhelyezést.
- Festősor főfúvójának hajtása.
- Nagy kapacitású centrifugálszivattyú hajtása vízkezelő üzemben.
- Ömlesztettanyag-szállító hajtása cementgyárban.
- Csavarkompresszor hajtása ipari csarnokban.
- Keverő hajtása vegyi reaktorban.
- Másodlagos porelszívó ventilátor hajtása.
- Görgős szállítópálya hajtása csomagolósoron.
- Brikettálóprés hajtása biomassza-feldolgozásban.
- Extruder hajtása műanyag-feldolgozásban.
- Maróegység hajtása gépipari termelésben.
- Víztelenítő szivattyú hajtása bányászati üzemben.
- Keverőegység hajtása élelmiszeripari technológiában.
- Hővisszanyerő ventilátor hajtása HVAC-rendszerben.
- Forgácsszállító hajtása megmunkálóközpontban.
- Tekercselőberendezés hajtása kábelgyártásban.
400/690 V a rugalmas kapcsolószekrény-csatlakozáshoz
A △ 400V mellett 224 A és Y 690V mellett 129.86 A névleges áram egyszerűsíti a kapcsolószekrény tervezését, a védelem kiválasztását és a kábelek méretezését. A tervezők számára ez a hajtás pontosabb konfigurálását jelenti a feszültségrendszernek és a szükséges indítási módnak megfelelően.
A 2.111 kg/m² rotor tehetetlenségi nyomaték fontos az indítási dinamika számításakor és a gyakori indítású alkalmazásokra való alkalmasság értékelésekor. Az ipari hajtásokban szerzett több mint 15 éves tapasztalat olyan megoldások kiválasztásában jelenik meg, amelyek a tényleges üzemi terhelésekhez és nem csupán katalógusadatokhoz igazodnak.
Fordulatszám és nyomaték a stabil mindennapi teljesítményért
Gyártási alkalmazásokban az a lényeges, hogy egy 3000 ford./perc villanymotor 2980 ford./perc névleges fordulatszámmal automatizált sorokon hosszú távú használat mellett is állandó munkatempót tudjon fenntartani. Ez a megoldás olyan üzemeltetőknek felel meg, akik megbízható hajtómagot igényelnek a gép mechanikai koncepciójának szükségtelen módosítása nélkül.
Ha új vagy korszerűsített technológiához van szüksége motorra, válassza a 3LC-315M-2 típust, és olyan hajtást kap, amely az energiamegtakarítást, a szerkezeti merevséget és az üzembiztonságot egyesíti igényes ipari alkalmazásokban.
