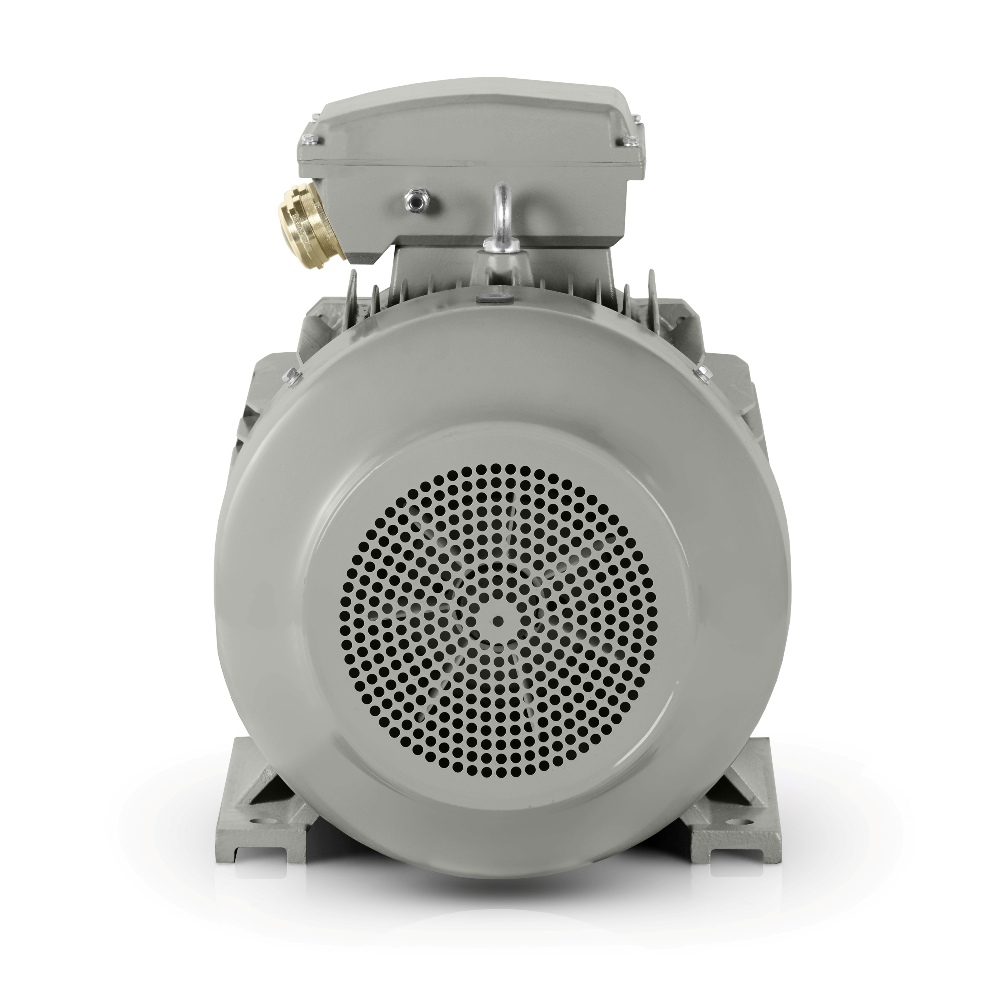

Háromfázisú villanymotor: 3LC-160L-6, 11 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-160L-6 |
| Névleges teljesítmény (kW) | 11 |
| Vázméret (mm) | 160 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 22 |
| Névleges áram 690 V (A) | 12,75 |
| Hatásfok 100%-os terhelésen (%) | 90,3 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,8 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,1 |
| Indítóáram aránya (LRA/RLA) | 7,2 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,14027 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M40X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 822*407*566 |
| Csomag tömege (kg) | 151 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6309-2RZC3/6309-2RZC3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
6 pólusú, 11 kW-os elektromos motor stabil ipari üzemhez
A 11 kW teljesítményű és 980 ford./perc névleges fordulatszámú 3LC-160L-6 elektromos motor olyan üzemekhez készült, ahol a hajtástechnikának egyenletesen, szükségtelen szervizbeavatkozások nélkül kell működnie, és közben megtakarítást, valamint hozzáadott értéket kell biztosítania a teljes megoldás számára. Ez a 6 pólusú elektromos motor jól alkalmazható könnyű- és középiparban, OEM-egységekben és kisebb technológiai berendezésekben, ahol megbízható indításra és terhelés alatt is egyenletes nyomatékra van szükség.
Az IE3 hatásfokosztály csökkenti a normál működés közbeni veszteségeket, és hosszabb üzemidejű alkalmazásokban is segít ellenőrzés alatt tartani a fogyasztást. A gyakorlatban ez kisebb energiaköltség-terhelést és a rendelkezésre álló teljesítmény jobb kihasználását jelenti, ami értékes mindazok számára, akik ismétlődő ciklusokban működő aszinkron elektromos motort terveznek vagy üzemeltetnek.
Az IE3 hatásfokosztály csökkenti a költségeket hosszú üzemidő esetén
Sok gépegységben az elektromos hajtást nem csupán a névleges teljesítménye alapján értékelik, hanem elsősorban az alapján, hogyan viselkedik a mindennapi működés során. Az IE3 elektromos motor ezért ésszerű választás mindenhol, ahol a motor rendszeresen üzemel, változó terheléseket kezel, és hosszú távú üzemi stabilitást kell fenntartania a fogyasztás aránytalan növekedése nélkül. Ilyen használatnál a hatékony működés jóval gyorsabban megjelenik az üzemeltetési költségekben, mint a kisebb tartalékkal rendelkező konstrukcióknál.
Az integrátorok és gépgyártók számára az is fontos, hogy a motor névleges árama △ 400 V-on 22 A, Y 690 V-on pedig 12,75 A, ami ésszerű integrációt tesz lehetővé a szabványos ipari csatlakozásokba. Ez segíti a kapcsolószekrények tervezését, a védelmi készülékek kiválasztását és a teljes hajtás technológiai ciklushoz igazodó beállítását.
A termelősor tempóját követő működés
Szállítószalagok, szivattyúk és keverők hajtásánál fontos, hogy a motor terhelésváltozáskor se ingadozzon, és viselkedése mind a tervező, mind a karbantartó csapat számára kiszámítható legyen. A 980 ford./perc névleges fordulatszám stabil üzemi állapotot támogat azokban az alkalmazásokban, ahol az egyenletes működés, a húzóerő és a megfelelő indítási tartalék fontos. A 2-es indítónyomaték-arány és a 2,1-es billenőnyomaték-arány segíti a terhelt mechanizmusok indítását, míg a 7,2-es indítóáram-arány egyszerűsíti a tápellátás méretezését.
A 73 dB(A) zajszint hozzájárul az elfogadható akusztikai komforthoz olyan gépcsarnokokban, ahol a technológia gyakran a kezelők közelében helyezkedik el. A felhasználó számára ez olyan motort jelent, amely olyan sorokba is integrálható, ahol nemcsak a teljesítményt, hanem a gép környezetét is figyelembe veszik.
A robusztus öntöttvas ház növeli az egység tartósságát
A robusztus öntöttvas ház ott megfelelő, ahol a motor rezgések, ismételt kapcsolások vagy merev alapon végzett tartós üzem mellett dolgozik. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek fenntartani a rögzítés szilárdságát nagyobb mechanikai terhelések mellett is, ami különösen fontos a pontos beállítást igénylő gépeknél és a csavaró igénybevételre érzékeny egységeknél.
Ez a kialakítás olyan vállalatok számára megfelelő, amelyek a motort nem pusztán különálló alkatrésznek, hanem a teljes gép részének tekintik. A konstrukció a praktikus szervizelhetőséget is figyelembe veszi, amit a 2-M40X1.5 kábelbevezetések, a 6309-2RZC3 DE csapágy és a 6309-2RZC3 NDE csapágy támogat. A 0,140 kg/m² rotor tehetetlenségi nyomaték kiszámítható viselkedést segít az indításkor és az üzemmódok közötti átmeneteknél.
A méretek és a csatlakozás egyszerűsítik az OEM-gépekbe való integrációt
Az OEM-projektekben a rendezett telepítés és a helykihasználás is meghatározó. A 160 mm-es tengelymagasság egyértelmű alapot ad a tervezőknek a technológiába történő integrációhoz, míg a 822*407*566 mm-es csomagméret és a 151 kg-os csomagolt tömeg hasznos a logisztika, az anyagmozgatás és a szállítás tervezéséhez. A 3LC-160L-6 ezért jól használható olyan egységekben, ahol fontos a meglévő mechanikai komponensekhez való pontos csatlakozás.
A 400/690 V-os tápellátás alkalmas szabványos energiaellátó rendszerekkel rendelkező ipari egységekhez, és rugalmas integrációt tesz lehetővé különböző alkalmazásokba. A gyakorlatban ezt a szerviz- és beszerzési csapatok egyaránt értékelik, mert egyszerűsíti a kompatibilis alkatrészek kiválasztását és csökkenti a szükségtelen módosítások kockázatát a telepítés során.
Konkrét alkalmazások a mindennapi gyakorlatban
Ez az aszinkron elektromos motor a következő ipari alkalmazásokhoz alkalmas:
- szállítószalag hajtása csomagolósoron
- csigás szállító hajtása ömlesztett anyagokhoz
- lamellás szállító hajtása az élelmiszer-feldolgozásban
- centrifugálszivattyú hajtása vízkezelő üzemben
- keverő hajtása vegyszeradagoló tartályban
- ventilátor hajtása légkezelő egységben
- kompresszoregység hajtása műhelytechnológiában
- granulálógép hajtása műanyaggyártásban
- szárazkeverő hajtása építőanyag-gyártásban
- görgős szállítópálya hajtása faipari üzemben
- kisebb törőgép hajtása újrahasznosító soron
Bevált alap szervizeléshez és sorozatgyártáshoz
A hajtás kiválasztásakor a gyakorlati döntés sokszor az azonnal elérhető raktári megoldás és a hosszú távú üzembiztonság között van. Ez a modell mindkettőt egyesíti, mert rendszeresen működő technológiákhoz készült, a megtakarításra, élettartamra és a meglévő egységekbe történő egyszerű integrációra helyezve a hangsúlyt. A 3LC PRO sorozat ezért több mint 15 év ipari alkalmazásokhoz történő szállítási tapasztalatára is épít.
Ha olyan géphez van szüksége motorra, ahol a teljesítmény, a telepítési kompatibilitás és a mindennapi működés tartóssága döntő, vegye fel velünk a kapcsolatot.
