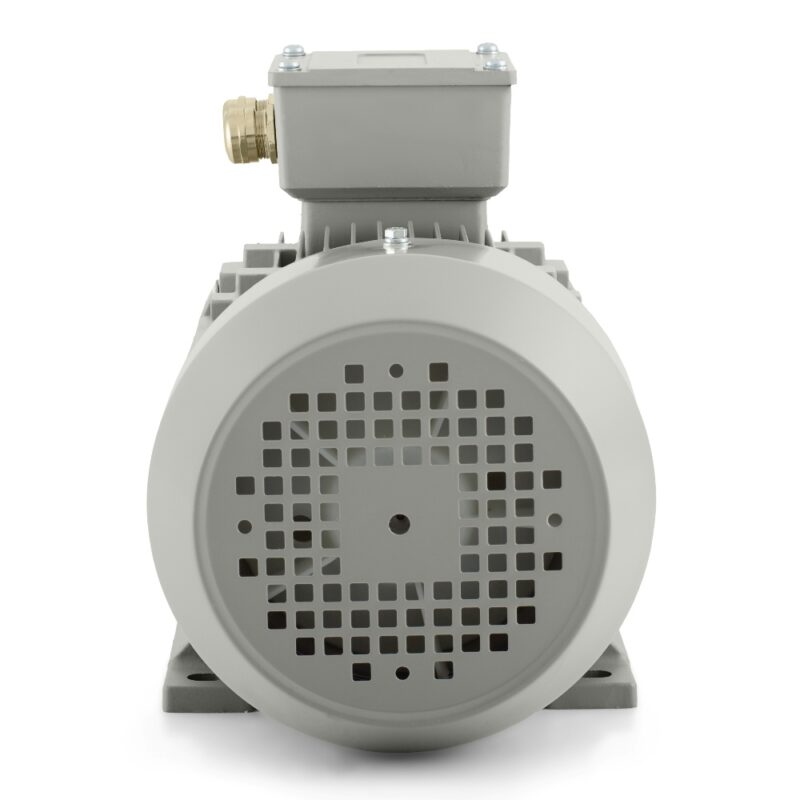

Elektromos motor 1,1 kW, 905 ford./perc, 400 V, 1AL-90L-6

1AL-90L-6 elektromos motor megbízható működéshez egyenletes munkaritmusú technológiákban

A VYBO Electric 1AL-90L-6 elektromos motorja 6 pólusú, háromfázisú motor olyan alkalmazásokhoz, ahol fontos a nyugodt járás, a biztos indítás és a berendezés üzemi tempójának jó szabályozhatósága. Az 1,1 kW teljesítmény és az 50 Hz-en elért 905 ford./perc névleges fordulatszám olyan hajtáskaraktert ad, amely jól illik oda, ahol a motortól az energia rendszeres és nyugodt átadását várják. A kialakítás alkalmas ventilátorokhoz, elszívóegységekhez, keringetőszivattyúkhoz, szállítósorokhoz, keverőberendezésekhez, szűrőtechnikához, csomagológépekhez, adagolóegységekhez, válogatósorokhoz, szárítómodulokhoz és különféle segédhajtásokhoz a gyártásban és az épületgépészetben.

Éppen a 6 pólusú megoldás biztosítja ennek a modellnek azt az üzemi viselkedést, amely támogatja a folyamatosságot. Anyagszállításnál, közeg keringetésénél vagy olyan elemek hajtásánál, amelyeknek hirtelen változások nélkül kell működniük, ez gyakorlati előny. A motor nem hoz létre feleslegesen gyors munkaritmust. Jobban illik azokhoz a folyamatokhoz, amelyeknek egész műszakban egyenletesen kell futniuk, és ahol fontos a tiszta mechanikai válasz.

Tápellátás, bekötés és üzembe helyezés

Az 1AL-90L-6 modell 230/400 V névleges feszültséggel és △/Y kapcsolással működik. A névleges áram 5,25 A 230 V-on és 3,02 A 400 V-on, ami fontos a táplálási ág, a védelem és a vezérlőelemek méretezéséhez. Üzembe helyezéskor ezek az adatok segítenek a hajtást megfelelően összehangolni a berendezés villamos részével, hogy rendszeres terhelés mellett is stabil maradjon a működés.

Az elektromos motor alkalmas közvetlen DOL-indításra, frekvenciaváltós vezérlésre és lágyindítós üzemre. A gyakorlatban ez bővíti a felhasználási lehetőségeket. Egyszerűbb rendszerekben közvetlen indítású fix hajtásként működhet. Szabályozott folyamatokban az indítás és az üzemi fordulatszám jobban hozzáigazítható az adott feladathoz. Ez például szellőztetésnél fontos a teljesítményigény változásakor, adagolásnál az előtolási pontosság figyelésekor, vagy szállítópályákon, ahol értékelik a nyugodtabb viselkedést indításkor és menet közben.

Indítási jellemzők és terhelés alatti viselkedés

Egy ipari motornak nemcsak a fordulatszám beállása után, hanem már az indítás pillanatában is megbízhatónak kell lennie. Az 1AL-90L-6 elektromos motor 2,1-es indítónyomaték-aránnyal rendelkezik, amely segít bizonytalan gyorsulás nélkül leküzdeni a kezdeti ellenállást. A 2,0 maximális nyomatékarány ingadozó mechanikai terhelés mellett is támogatja a stabilitást. Az 5,5-ös indítóáram-arány fontos a villamos méretezéshez és a védelmi elemek megfelelő beállításához indításkor.

A motort parabolikus vagy lineáris terhelési görbéhez tervezték. Ez azt jelenti, hogy természetes módon használható állandó ellenállású alkalmazásokban és olyan összeállításokban is, ahol a terhelés az aktuális üzem szerint változik. Keringetőszivattyúk, ventilátorok, keverők, szállítópályák, szűrőegységek vagy csomagolómechanizmusok esetén ez fontos feltétele a megbízható mindennapi működésnek. A 0,0035 kg·m² rotortehetetlenségi nyomaték kiegyensúlyozott reakciót támogat indításkor és szabályozáskor, így a motor egyértelműen reagál feleslegesen kemény vagy késleltetett viselkedés nélkül.

Védelem, hűtés és üzemi feltételek

Ipari környezetben a szokásos üzemi hatásokkal szembeni ellenállás is meghatározó. Az IP55 védelem megóvja a motort a portól és az üzemi nedvességtől, ami fontos csarnokokban, gépészeti helyiségekben és igényesebb környezetben működő berendezéseknél. Az IC411 hűtés stabil hőháztartást támogat hosszabb munkaciklusok alatt. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megfelelő alapot ad a megbízható működéshez folyamatos és szakaszos terhelés esetén.

A motor legfeljebb +65 °C környezeti hőmérsékletre és 1000 m magasságig készült. Az 1,0 szolgálati tényező és az S1, S2, S3 és S4-S9 üzemmódok jó használhatóságot biztosítanak állandó folyamatokban és ismétlődő ciklusokkal működő alkalmazásokban. Egész műszakban működő technológiai egységek és váltakozó munka- és pihenőszakaszokkal működő berendezések esetén ez fontos gyakorlati előny.

Mechanikai kialakítás és szerelési biztonság

A 90 mm-es tengelymagasság kiegyensúlyozott arányt nyújt a kompakt kialakítás és a mechanikai stabilitás között. A DE és NDE oldalon 6205-2Z csapágyakat használnak, amelyek rendszeres terhelés mellett nyugodt járást és megbízható rotorvezetést biztosítanak. A 2-es számú lítiumbázisú zsír normál ipari körülményekhez megfelelő. A fél reteszes kiegyensúlyozás megkönnyíti a helyes kapcsolódást a berendezés mechanikai elemeihez.

A kialakítás 2-M25X1.5 kábelbevezetést tartalmaz, ami támogatja a rendezett és biztonságos tápellátási csatlakozást. A motor mindkét irányban foroghat, ezért olyan konstrukciókban is jól használható, ahol a hajtás végleges elrendezése csak a szerelés vagy a sor üzembe helyezése során dől el. A 14 kg csomagolt tömeg és a 380 × 210 × 270 mm csomagolási méret megkönnyíti a logisztikát, a mozgatást és a gépbe szerelés előkészítését.

A VYBO Electric 1AL OPTIMAL sorozata professzionális, alumíniumházas kisfeszültségű elektromos motorokat jelent széles körű ipari használatra. A hangsúly a gyors üzembe helyezésen, a nagyon jó ár-érték arányon és a valós körülmények között bevált minőségen van.

Praktikus választás stabil ipari üzemhez

Az 1AL-90L-6 elektromos motor 1,1 kW teljesítményt, 905 ford./perc névleges fordulatszámot, IP55 védelmet és rugalmas vezérlést egyesít. Olyan alkalmazásokhoz alkalmas, amelyek megbízható, 6 pólusú hajtást igényelnek nyugodt munkakarakterrel, jó szerelési felkészültséggel és biztonságos mindennapi használattal. Ezzel a modellel a VYBO Electric olyan motort kínál, amely természetesen illeszkedik a stabilitásra, rendszerességre és hosszú távú üzembiztonságra építő technológiákba.
