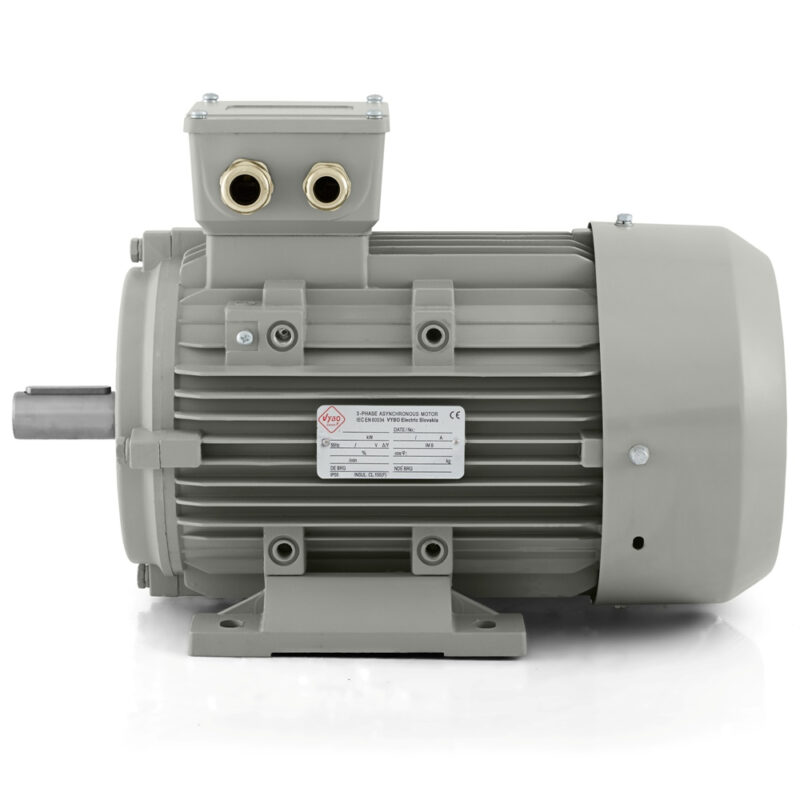

Elektromos motor 11 kW, 1460 ford./perc, 400 V, 1AL-160M-4

1AL-160M-4 villanymotor hosszú üzemciklusú, stabil terhelésű termelőegységekhez

Azokban a technológiákban, ahol a hajtás a teljes műszak alatt működik, és a folyamat egyenletessége a hajtás üzembiztonságától függ, minden részlet számít. Az 1AL-160M-4 villanymotor olyan alkalmazásokhoz készült, ahol az anyag mozgatása megszakítás nélkül történik, a közegek szivattyúzása stabil üzemmódban zajlik, és a gyártósor munkaritmusát nem zavarhatja meg minden egyes indítás. Ez az 1AL OPTIMAL sorozatú háromfázisú aszinkron motor 11 kW teljesítménnyel, 400/690 V névleges feszültséggel, delta/csillag kapcsolással működik, és 50 Hz frekvencián 1460 ford./perc névleges fordulatszámot ér el. A 4 pólusú kialakítás nyugodt, kiegyensúlyozott teljesítményátvitelt biztosít azokban a berendezésekben, ahol hosszú munkaciklusokra és felesleges ingadozások nélküli működésre van szükség.

Az 1AL-160M-4 modell természetes választás szállítósorokhoz, szivattyúállomásokhoz, ventilátoregységekhez, elszívórendszerekhez, keverőberendezésekhez, adagolástechnikához, válogatóállomásokhoz, anyagmozgató modulokhoz, újrahasznosító sorokhoz, valamint olyan gépekhez, amelyekben az anyag egyenletes ütemben mozog. Ezekben az alkalmazásokban nem csak maga a teljesítmény fontos. Ugyanilyen döntő, hogy a motor az indítás után stabil üzemállapotba kerüljön, és azt hosszabb terhelés mellett is nem kívánt ingadozások nélkül fenntartsa.

Integráció a tápellátásba és az üzemi vezérlésbe

400/690 V névleges feszültségnél a motor névleges árama 21,2 A 400 V-on, illetve 12,29 A 690 V-on. A kapcsolószekrény, a védelem és az elektromos bekötés tervezésekor ezek fontos adatok, mert ezektől függ a hajtás megbízható integrációja a teljes technológiába. A motor alkalmas DOL közvetlen indításra, ugyanakkor támogatja a frekvenciaváltós és lágyindítós vezérlést is. Így a berendezés jellegétől függően egyszerű közvetlen indítás vagy kíméletesebb felfutás választható, a szivattyúktól és ventilátoroktól a szállítószalagokig és keverőegységekig.

A motor mindkét irányban foroghat, ami kibővíti felhasználását irányváltó mechanizmusokban, kétirányú adagolásokban és olyan egységekben, ahol a mozgás iránya a folyamat adott szakasza szerint változik. Azokban a technológiákban, ahol a munkairány rendszeresen megfordul, ez praktikus tulajdonság, amely egyszerűsíti a hajtás integrálását a vezérlőrendszerbe.

Viselkedés indításkor és terhelés alatt

Ebben a teljesítményosztályban különösen fontos, hogyan viselkedik a motor az indítás pillanatában és a munkaterhelésre való átmenet során. Az 1AL-160M-4 modell indítónyomaték-aránya 2,3, billenőnyomaték-aránya 2,3, indítóáram-aránya pedig 7. Üzem közben ez kiszámítható felfutást támogat olyan berendezésekben, amelyeket ismételten indítanak, egyenletes terheléssel működtetnek, vagy amelyeknek az indítás után gyorsan stabil üzemállapotba kell kerülniük. Szivattyútechnikában, szellőztetésben, szállítószalagoknál és keverési folyamatokban egyaránt közvetlen hatással van ez a paraméter a teljes sor egyenletes működésére.

A motor parabolikus vagy lineáris terhelési karakterisztikájú terhelésekhez készült. Ez széles felhasználási lehetőséget biztosít olyan technológiákban, ahol az ellenállás az áramlás, a nyomás, a mechanizmus mozgása vagy a feldolgozott anyag jellege szerint változik. Fontos a 0,0747 kg·m² rotor tehetetlenségi nyomaték is, amely támogatja a megbízható működést hosszabb bekapcsolási időknél, egyenletes munkaritmusban és szekvenciálisan vezérelt folyamatokban.

Mechanikai biztonság a mindennapi használatban

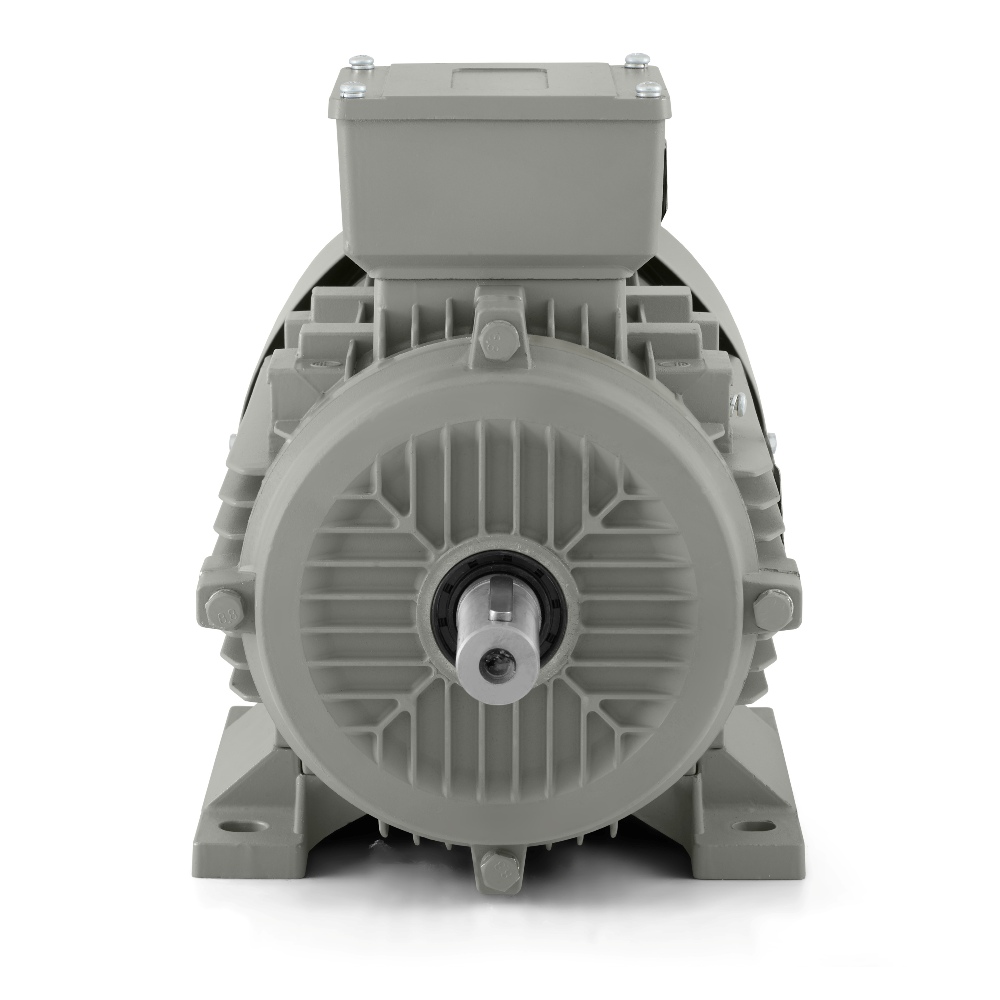

A modell 160 mm tengelymagasságú kivitel, amely megfelel azoknak a berendezéseknek, ahol stabil rögzítésre és a technológiai egység felé történő rendszeres teljesítményátvitelre van szükség. A DE és az NDE oldalon egyaránt 6309-2ZC3 csapágyak találhatók, a kenésről pedig a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír gondoskodik. A fél retesszel végzett kiegyensúlyozás egyenletes futást támogat szíjtárcsák, tengelykapcsolók és más erőátviteli elemek szerelésekor, ami hosszú távú üzemben fontos a mechanikai kapcsolat stabilitásához.

A 75 dB(A) zajszint és a 2,8 mm/s rezgés A osztályban kiegyensúlyozott mechanikai működést támogat. Olyan egységekben, ahol több hajtás működik egyszerre, a nyugodt futás nemcsak magának a motornak, hanem a teljes szerkezet stabilitásának is fontos.

Felkészítve ipari termelési körülményekre

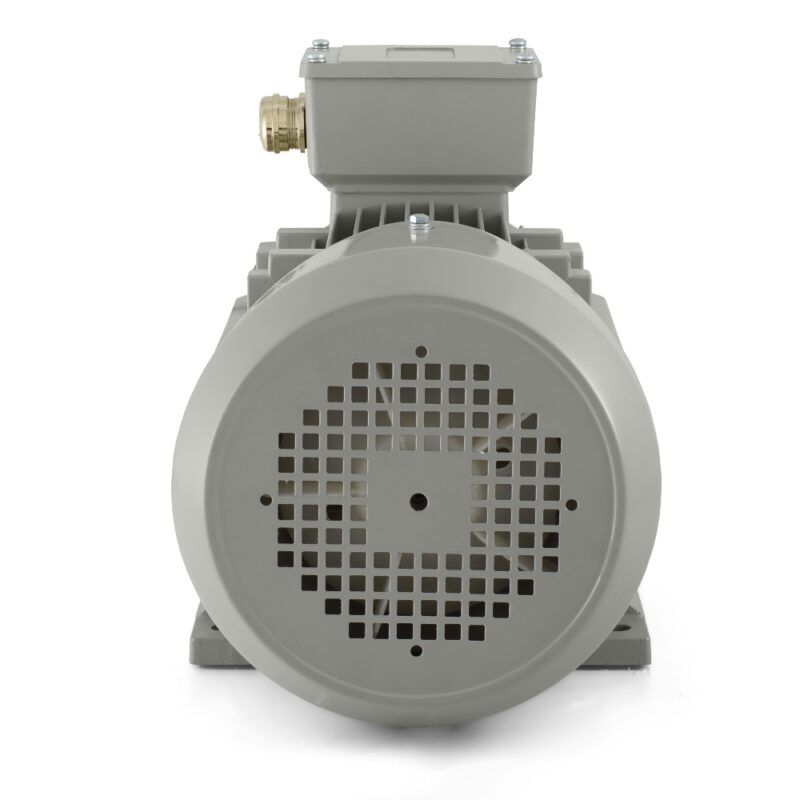

Az IP55 védettség segít megóvni a motor belső részeit a portól és a fröccsenő víztől. Szállítástechnikában, anyagmozgatásban, gyártócsarnokokban és műszaki helyiségekben ez fontos eleme az üzembiztonságnak. A stabil hőháztartást az IC411 hűtés támogatja. A motor F szigetelési osztályú, hőmérséklet-emelkedése B, és legfeljebb +65 °C környezeti hőmérsékletre, valamint 1000 m tengerszint feletti magasságig készült.

Az 1,0 szerviztényező és az S1, S2, S3, S4-S9 üzemmódok lehetővé teszik a folyamatos és a szakaszos üzemeltetést is. Ez fontos azokban az üzemekben, ahol a sor egyik része megállás nélkül működik, míg egy másik részt a termelési ritmus vagy a gyártási tétel szerint kapcsolnak be. Praktikusak a 2-M40X1.5 kábelbevezetések is, amelyek megbízható elektromos csatlakozást támogatnak. A 86 kg csomagolt tömeg és a csomagolási méretek segítik az anyagmozgatás, szállítás és szervizcsere tervezését. Az 1AL OPTIMAL sorozaton belül az IM B3, IM B35, IM B5, IM B14, IM B34 szerelési módok is alkalmazhatók. Az 1AL-160M-4 villanymotor így professzionális hajtás olyan felhasználásokhoz, amelyek 11 kW teljesítményt, magas üzembiztonságot és hosszú távon stabil működést igényelnek.
