Háromfázisú villanymotor: 3LC-315L1-6, 110 kW

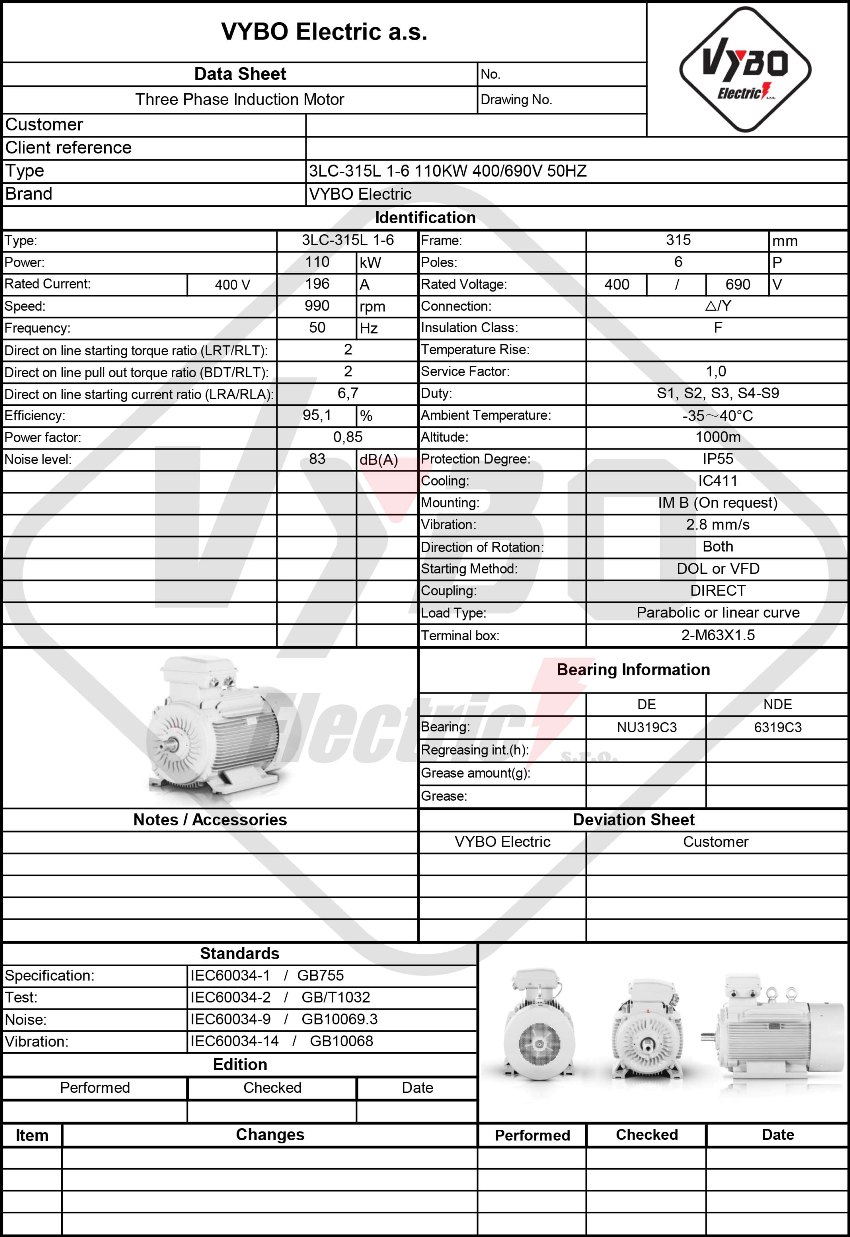

| Alapvető műszaki adatok | |
| Motortípus | 3LC-315L1-6 |
| Névleges teljesítmény (kW) | 110 |
| Vázméret (mm) | 315 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 196 |
| Névleges áram 690 V (A) | 113,62 |
| Hatásfok 100%-os terhelésen (%) | 95,1 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,85 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 6,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 6,07675 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1412*727*1026 |
| Csomag tömege (kg) | 974 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
1000 ford./perc elektromos motor termelési technológiák stabil működéséhez
A 3LC PRO 3LC-315L1-6 110 kW teljesítményű elektromos motor olyan üzemekhez készült, ahol döntő az ideális egyensúly a beszerzési ár és az energiamegtakarítás között. Ez az 1000 ford./perc elektromos motor 990 ford./perc névleges fordulatszámon működik, így jól alkalmas folyamatos terhelésű alkalmazásokhoz, ahol fontos az egyenletes teljesítményátvitel és a hajtás stabilitása.
A gyakorlatban a technikusok különösen azt értékelik, hogy egy IE3 elektromos motor miként segít csökkenteni a veszteségeket hosszú távú használat során. Az IE3 hatásfokosztály az energiaigényes sorok üzemeltetési költségeiben is megjelenik, és a hajtások korszerűsítésekor teret ad a racionálisabb energiagazdálkodásnak. Ez a megközelítés fontos a közepes vállalkozások és nagy gyárak számára, amelyek a termelési ritmus megzavarása nélkül szeretnék optimalizálni a fogyasztást.

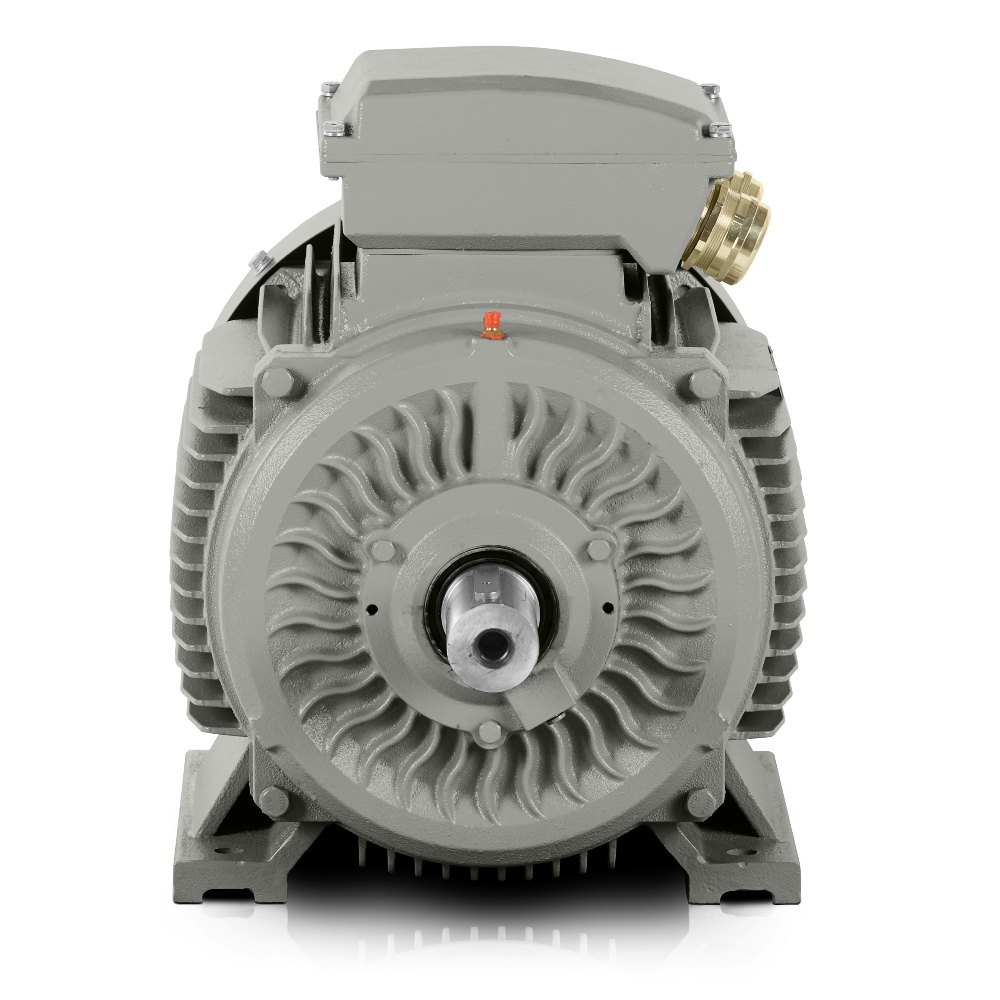

Robusztus öntöttvas ház igényes ipari alkalmazásokhoz
A robusztus öntöttvas ház segít megőrizni a mechanikai merevséget rezgések, folyamatos terhelésváltozások és nagyobb dinamikai követelményű technológiai egységekbe történő beépítés során. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak növelik a szerkezeti tartósságot hosszú távú üzemben, ami különösen előnyös gépipari termelésben és ipari automatizálásban.
Az ebbe az osztályba tartozó aszinkron elektromos motor jól integrálható olyan hajtásokba, ahol megbízható indítás, stabil nyomaték és minimális szervizbeavatkozás várható el. A tervezők a 6.077 kg/m² rotor-tehetetlenséget is értékelik, amely segít a gyorsítás tervezésében és a kapcsolódó hajtóművek méretezésében.
Indítási, áram- és nyomatékértékek a hajtás tervezéséhez
Az indítást a 2 indítónyomaték-arány és a 6.7 indítóáram-arány jellemzi, amelyek fontosak az indítási mód kiválasztásakor és a hálózati terhelés értékelésekor. A 2 billenőnyomaték-arány olyan berendezésekben támogatja a használatot, ahol rövid idejű túlterheléssel szembeni ellenállás várható el, és fenn kell tartani a gép mozgásának irányíthatóságát.
A △ 400V 196 A névleges áram és az Y 690V 113.62 A névleges áram rugalmasságot ad a tervezőknek a csatlakozás kiválasztásához az energiaelosztó rendszer szerint. A 0.85 teljesítménytényező támogatja a tápegység megfelelő méretezését, és a 95.1% hatásfokkal együtt hozzájárul a hosszú üzemidejű termelési területek racionális működéséhez.
Alkalmazások gyártáshoz, feldolgozáshoz és logisztikához
A 3LC PRO 3LC-315L1-6 a következő feladatokra alkalmas:
- szalagos szállítók sűrű anyagokhoz
- technológiaivíz-szivattyúállomások
- hűtőtornyok ventilátoregységei
- sűrítettlevegő-kompresszor egységek
- keverőberendezések vegyipari termelésben
- adalékanyag-törők nyersanyagkezelő üzemekben
- extruderek műanyag-feldolgozásban
- granulátorok újrahasznosító sorokon
- hengerművek könnyűkohászatban
- felcsévélő gépek a papíriparban
- centrifugális szeparátorok élelmiszer-feldolgozásban
- szállítórendszerek automatizált raktárakban
- keverők fermentációs tartályokban
Áttekintés telepítéshez és szervizhez felesleges leállások nélkül
A kapcsolóberendezés tervezésekor a 2-M63X1.5 kábelbevezetők egyszerűsítik a tápkábelek vezetését és csökkentik a csatlakoztatás során felmerülő nehézségeket. A 6319-C3 DE csapágy és a 6319-C3 NDE csapágy olyan alkalmazásokhoz alkalmas, ahol fontos a hosszú távú üzembiztonság és a kiszámítható szervizintervallum. A 83 dB(A) zajszint megfelel az ipari használatnak, ahol a teljesítmény az üzemi körülmények szabályozásával párosul.
Az 1412*727*1026 mm csomagméret és a 974 kg csomagolt tömeg fontos a mozgatás, tárolás és termelési telepítés tervezésekor. A szállítás meghatározásakor így rendelkezésre áll a logisztikához, emelési műveletekhez és az üzemi áruátvételhez szükséges információ.
3LC PRO mérnököknek, tervezőknek és üzemeltetőknek
Ha új hajtást tervez vagy egy meglévő sor régebbi motorját cseréli, a 3LC PRO 3LC-315L1-6 hosszú távú működésre kínál megoldást, az energiahatékonyságra és a mechanikai tartósságra helyezve a hangsúlyt. A több mint 15 éves ipari szállítási tapasztalat abban is tükröződik, hogy ezt a motortípust ott alkalmazzák, ahol a teljesítményt ellenőrzött üzemeltetési költségekkel kell párosítani.
Használja ki az ajánlatot, és válasszon olyan 1000 ford./perc elektromos motort, amely támogatja a hajtás stabilitását, korlátozza az energiaveszteséget és egyszerűsíti a hosszú távú üzemeltetés kezelését.
