Elektromos motor 0,75 kW, 905 ford./perc, 400 V, 1AL-90S-6

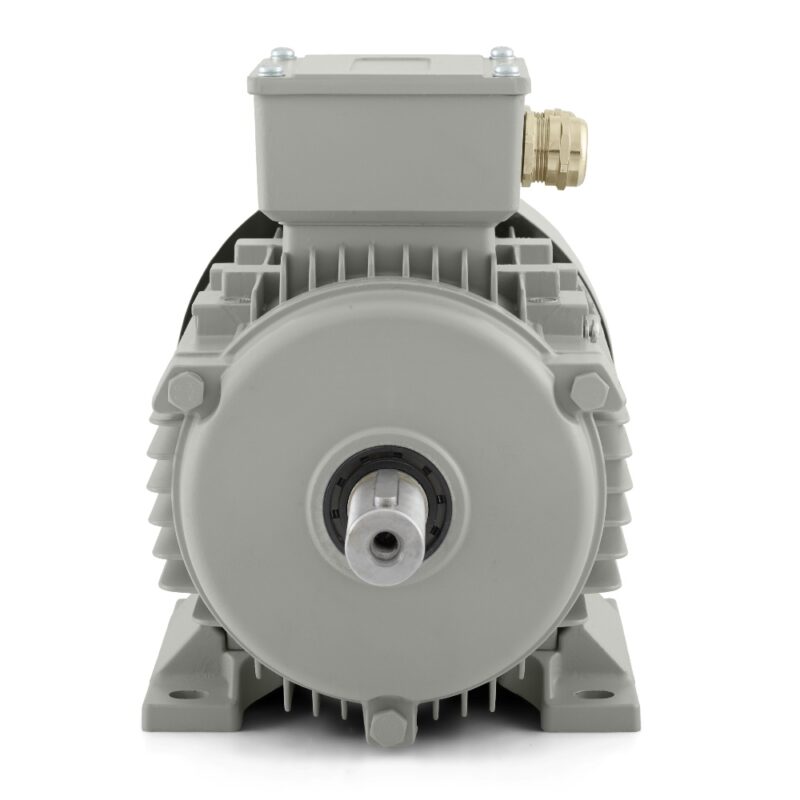

1AL-90S-6 elektromos motor egyenletes 6 pólusú működéshez

A VYBO Electric 1AL-90S-6 elektromos motorját olyan alkalmazásokhoz tervezték, ahol a hajtásnak nem agresszívan, hanem egyenletesen, rendszeresen és jól szabályozható mozgással kell működnie. A 0,75 kW teljesítmény és az 50 Hz-en elért 905 ford./perc névleges fordulatszám olyan üzemi profilt hoz létre, amely jól illik azokhoz a berendezésekhez, ahol fontos a nyugodtabb járás és az egyenletes teljesítményátvitel. A megoldás természetesen használható ventilátorokban, légkezelő egységekben, keringetőszivattyúkban, szállítószalagokban, kisebb keverőkben, csomagológépekben, szűrőegységekben, adagolómechanizmusokban, válogatóberendezésekben, szárítómodulokban, valamint levegő- vagy folyadékkezelő technológiákban. Ezekben az alkalmazásokban gyakran döntő, hogy a motor stabil ütemet tartson, és jól működjön együtt a gép mechanikájával.

A teljesítmény és fordulatszám gyakorlati jelentősége

A 6 pólusú kivitel esetén elsősorban az számít, hogyan viselkedik a motor hosszabb munkaciklusban. A 905 ford./perc névleges fordulatszám segít fenntartani az egyenletes működést anyagszállításkor, szellőztetéskor, keveréskor és segédtechnológiai egységek hajtásakor. A 0,75 kW teljesítmény ott megfelelő, ahol megbízható hajtásra van szükség feleslegesen agresszív dinamika nélkül. A motort parabolikus vagy lineáris terhelési görbéhez tervezték, ezért egyenletes ellenállású összeállításokban és olyan rendszerekben is jól használható, ahol a mechanikai terhelés a munkapont szerint változik. A 0,0029 kg·m² rotortehetetlenségi nyomaték megfelelő reakciót támogat indításkor és vezérlési változásoknál. A gyakorlatban ez azt jelenti, hogy a hajtás nem lomha, a rendszer pedig kiszámíthatóan reagál.

Indítás, tápellátás és vezérlési lehetőségek

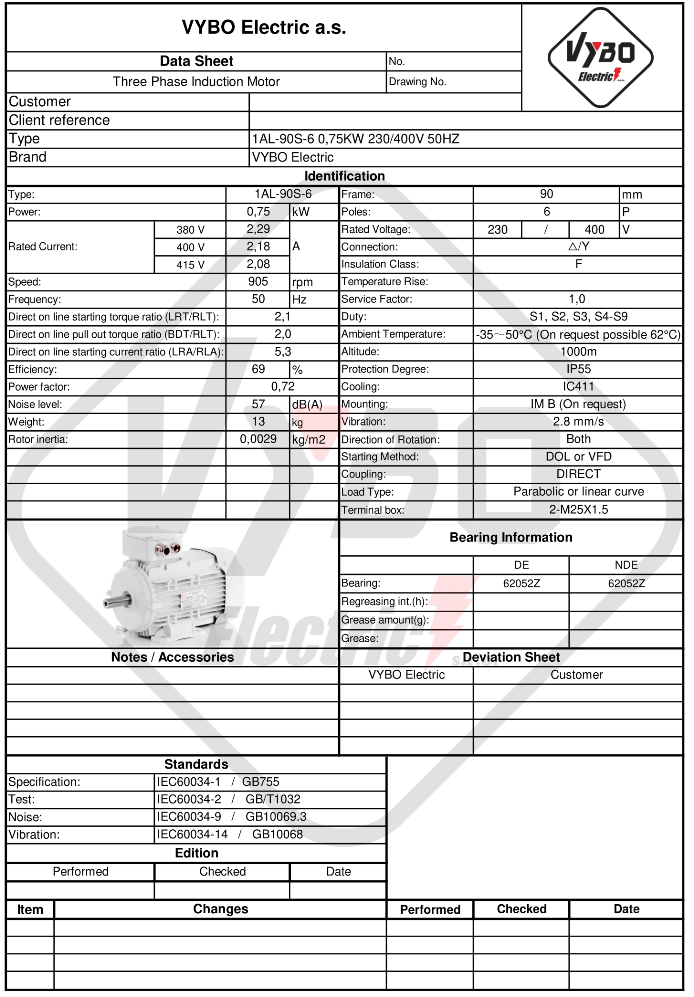

A modell 230/400 V névleges feszültséggel, △/Y kapcsolásban működik. A névleges áram 3,79 A 230 V-on és 2,18 A 400 V-on, ami megkönnyíti a tápellátás, a védelem és a kapcsolószekrény megfelelő elemeinek méretezését. Indításkor a motor 2,1-es indítónyomaték-aránnyal rendelkezik, ami segít bizonytalan indulás nélkül leküzdeni a kezdeti ellenállást. A 2,0 maximális nyomatékarány hozzájárul a stabilitáshoz terhelésingadozás esetén. Az 5,3-as indítóáram-arány fontos a teljes táplálási ág műszaki méretezéséhez, különösen, ha a motort gyakran indítják vagy kompakt sor része.

Az elektromos motor alkalmas közvetlen DOL-indításra, frekvenciaváltós vezérlésre és lágyindítóval történő működtetésre. Így egyszerű fix hajtásokban és olyan technológiákban is használható, ahol kíméletesebb indításra vagy a fordulatszám folyamat szerinti beállítására van szükség. Szállítópályákon ez segít az anyag egyenletesebb elindításában. Légkezelésnél hasznos a szabályozhatóság. Adagolásnál és keverésnél gyakran előny az egész egység kontrollált működése.

Védelem és üzemi tartósság

Az IP55 védettség fontos a normál ipari környezetben, ahol por, finom szennyeződés vagy üzemi nedvesség fordul elő. Az IC411 hűtés stabil hőháztartást támogat rendszeres terhelés mellett. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megfelelő tartalékot biztosít hosszú távú mindennapi használathoz. A motor +65 °C-ig terjedő környezeti hőmérsékletre és 1000 m magasságig készült, ezért standard ipari csarnokokban és melegebb területeken is jól alkalmazható. Az 1,0 szolgálati tényező, valamint az S1, S2, S3 és S4-S9 üzemmódok folyamatos és szakaszos ciklusú működést is lehetővé tesznek az adott berendezéstől függően.

Az 57 dB(A) zajszint és a 2,8 mm/s rezgéssebesség A rezgési osztályban kifinomult mechanikai működést támogat. Ez hasznos, ha a motor pontosabban szerelt berendezés része, érzékenyebb mechanika kapcsolódik hozzá, vagy fontos a nyugodtabb üzemi viselkedés.

Mechanikai kialakítás és szerelési biztonság

A 90 mm-es tengelymagasság jó alapot ad a modell sokoldalú ipari alkalmazásához. A DE és az NDE oldalon 6205-2Z csapágyakat használnak, amelyek rendszeres terhelés alatt stabil rotorfelfüggesztést biztosítanak. A 2-es számú lítiumbázisú zsír normál üzemi körülményekhez megfelelő. A fél reteszes kiegyensúlyozás megkönnyíti a helyes csatlakozást szíjtárcsához, tengelykapcsolóhoz vagy más erőátviteli elemhez. A kivitel 2-M25X1.5 kábelbevezetést tartalmaz, amelyek rendezett és megbízható villamos csatlakozást támogatnak. A motor mindkét irányban foroghat, így olyan szerkezetekhez is alkalmas, ahol a végleges elrendezés csak a szerelés vagy üzembe helyezés során dől el.

A VYBO Electric 1AL OPTIMAL sorozata professzionális, alumíniumházas kisfeszültségű elektromos motorplatform széles körű ipari használatra. A hangsúly a gyors üzembe helyezésen, a nagyon jó ár-érték arányon és a mindennapi gyakorlatban bevált minőségen van.

Hajtás, amely jól illik a rendszeres üzemhez

Az 1AL-90S-6 elektromos motor 0,75 kW teljesítményt, nyugodt 6 pólusú fordulatszámot, IP55 védelmet és rugalmas vezérlést egyesít. Olyan technológiákhoz alkalmas, amelyek stabil járást, megbízható indítást és tartós mechanikai kialakítást igényelnek felesleges szerelési vagy kábelezési komplikációk nélkül. Ipari alkalmazásokban nyugodt üzemi karaktert és jó mindennapi használhatóságot biztosít.
