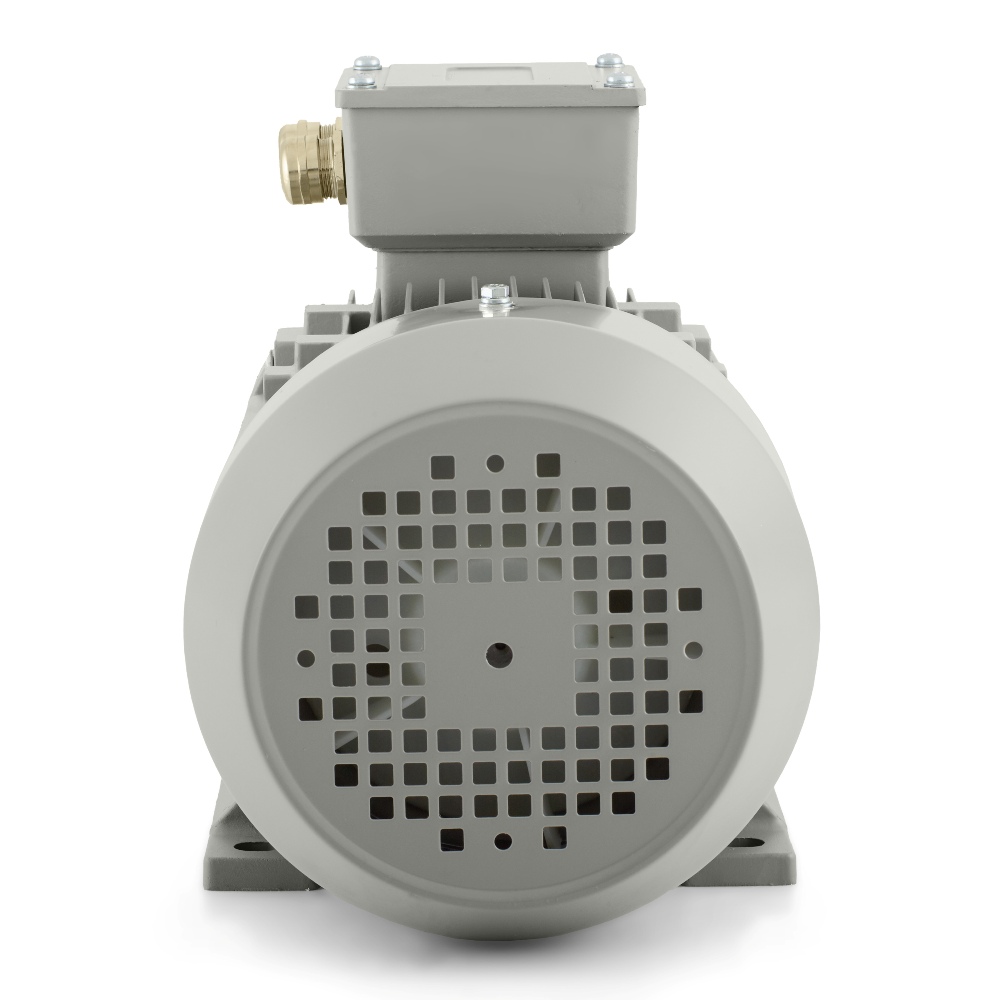

Elektromos motor 0,37 kW, 675 ford./perc, 400 V, 1AL-90S-8

Szilárd alap a lassabb, egyenletes hajtáshoz

Az 1AL-90S-8 villanymotor egy 8 pólusú, háromfázisú aszinkron motor 0,37 kW teljesítménnyel, olyan technológiákhoz, ahol a hajtásnak finoman, hirtelen indulás nélkül és jól szabályozható munkatempóval kell működnie. A 230/400 V névleges tápellátás 50 Hz frekvencián, delta/csillag kapcsolással megkönnyíti a szabványos ipari hálózatba való integrációt. A 2,43 A 230 V-on és 1,4 A 400 V-on névleges áram egyértelmű alapot ad a védelem és a kapcsolóelemek méretezéséhez anélkül, hogy a projektet szükségtelenül bonyolítaná. A modell névleges fordulatszáma 675 ford./perc, ezért olyan alkalmazásokhoz készült, ahol a mechanikai rendszernek nincs szüksége gyors járásra, hanem nyugodt, szabályos és jól kontrollált mozgásra. Ezek a tulajdonságok előnyösek anyagadagolásnál, lassabb termékbetáplálásnál, könnyebb keverékek keverésénél, keringetőszivattyúknál, kisebb ventilátoroknál, válogatóasztaloknál, forgó csomagolómoduloknál és gyártósorok segédhajtásainál.

Mit jelent a 8 pólusú kialakítás a gyakorlatban

Egy nyolcpólusú motornál nem a nagy fordulatszám, hanem a munkaritmus áll a középpontban. A 675 ford./perc névleges fordulatszám olyan karaktert ad a hajtásnak, amely jól illik azokhoz az alkalmazásokhoz, ahol stabil járást kell fenntartani ideges mechanikai reakciók nélkül. Üzem közben ennek kézzelfogható jelentősége van. Az anyag egyenletesebben továbbítható, a munkaasztal nyugodtabban forog, az adagolóelem kiszámíthatóbban viselkedik, a ventilátor vagy a szivattyú pedig egyenletes üzemmódban, szükségtelen ugrások nélkül működhet. Ez például töltőberendezéseknél, darabárus szállítószalagoknál, könnyebb keverőknél, légáramos szárítószakaszoknál, csomagolósorok csúszóegységeinél vagy kisebb technológiai körökben fontos, ahol az egész műszak alatt szabályos munkaciklusra van szükség.

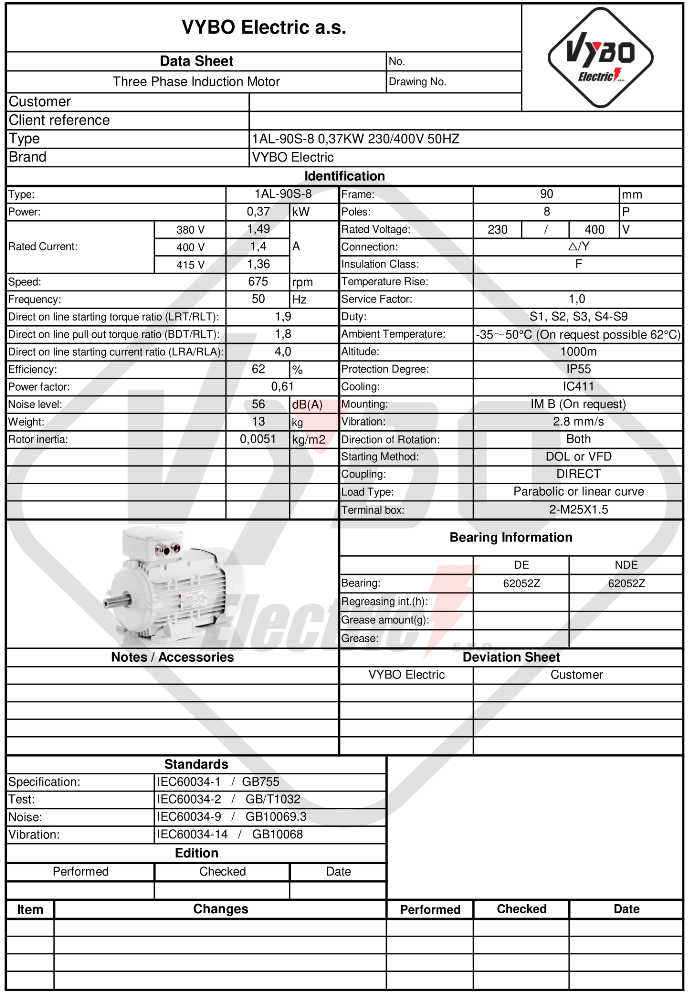

Az indítónyomaték és a névleges nyomaték 1,9-es aránya megfelelő biztonságot ad a motornak induláskor. A billenőnyomaték 1,8-as aránya azt jelzi, hogy a motor normál terhelésingadozások mellett is képes fenntartani az üzemet. A 4,0-es indítóáram-arány segít az elektromos védelem tervezésében és a bekapcsolási viselkedés becslésében. Ezek az adatok különösen fontosak, ha a motor rendszeresen ismétlődő mozgással, folyamatos adagolással, könnyen induló szállítópályával működő berendezésbe kerül, vagy olyan munkaciklusban használják, ahol a gép naponta többször is elindul. A modell lineáris vagy parabolikus terhelési görbéhez készült, ezért természetesen illeszkedik számos általános ipari feladathoz.

Üzemi körülmények és védelem szükségtelen kompromisszumok nélkül

A motor hosszú távú használatra készült olyan környezetekben, ahol por, nedvesség és szokásos ipari szennyeződés fordulhat elő. Az IP55 védelem tipikus ipari körülmények között védi a hajtás fontos részeit, az IC411 hűtés pedig segíti a megbízható hőelvezetést normál terhelés mellett. Az F szigetelési osztály és a B hőmérséklet-emelkedés megfelelő termikus alapot teremt a rendszeres működéshez. Az S1, S2, S3 és S4-S9 üzemmódok elérhetők, így a motor folyamatos üzemre és szakaszos terhelésű ciklikus folyamatokra egyaránt használható. A környezeti hőmérséklet legfeljebb +65 °C lehet, a használat pedig legfeljebb 1000 m tengerszint feletti magasságig tervezett. Az 1,0 szerviztényező a szabványos ipari használatnak felel meg, ahol egyértelműen meghatározott üzemmódban stabil teljesítmény várható el.

Az elektromos telepítés rugalmas. A motor alkalmas DOL közvetlen indításra, frekvenciaváltós üzemre és lágyindítóval történő használatra is. Egyes technológiákban ez további beavatkozás nélküli egyszerű bekapcsolást tesz lehetővé, máshol pedig kíméletesebb indítást vagy a munkatempó jobb hozzáigazítását biztosítja. Ez a rugalmasság hasznos automatizált sorokon, váltakozó munkafázisú berendezésekben, valamint olyan gépeknél, ahol az indulást a mechanikai egységhez kell finoman beállítani.

Felépítés, szerelés és gyakorlati telepítés

A 90 mm-es tengelymagasság jó alapot ad kompakt és univerzálisabb gépegységekbe történő beépítéshez is. Ez a méret megfelelő ott, ahol az ipari kialakítást ésszerű helyigénnyel kell párosítani. A forgórész stabilitását 6205-2Z csapágyak támogatják a DE és az NDE oldalon egyaránt. A rezgéssebesség 2,8 mm/s A osztályban, ami segít fenntartani a sima járást szíjtárcsához, tengelykapcsolóhoz vagy más erőátviteli elemhez csatlakoztatva. A forgásirány mindkét irányban lehetséges, a fél reteszes kiegyensúlyozás pedig támogatja a helyes mechanikai csatlakozást a szokásos ipari gyakorlatban. A rotor 0,0051 kg·m² tehetetlenségi nyomatéka hozzájárul a hajtás természetes reakciójához induláskor és az üzemállapot változásakor.

A kivitel 2-M25X1.5 kábelbevezetést tartalmaz. A kezelés és tárolás során hasznosak a 355 × 210 × 270 mm csomagolási méretek és a 13 kg csomagolt tömeg. A csapágyazás 2. számú lítiumbázisú zsírral van előkészítve. A modell az 1AL OPTIMAL sorozat része, amely professzionális, alumíniumházas VYBO Electric kisfeszültségű villanymotorokat kínál sokféle ipari felhasználásra. Az 1AL-90S-8 villanymotor ezért megfelelő választás minden olyan helyen, ahol a hajtásnak nyugodtan, megbízhatóan és a technológiába való szükségtelenül bonyolult integráció nélkül kell működnie.
