Elektromos motor 0,37 kW, 880 ford./perc, 400 V, 1AL-80M1-6

1AL-80M1-6 elektromos motor egyenletes mozgáshoz ipari berendezésekben

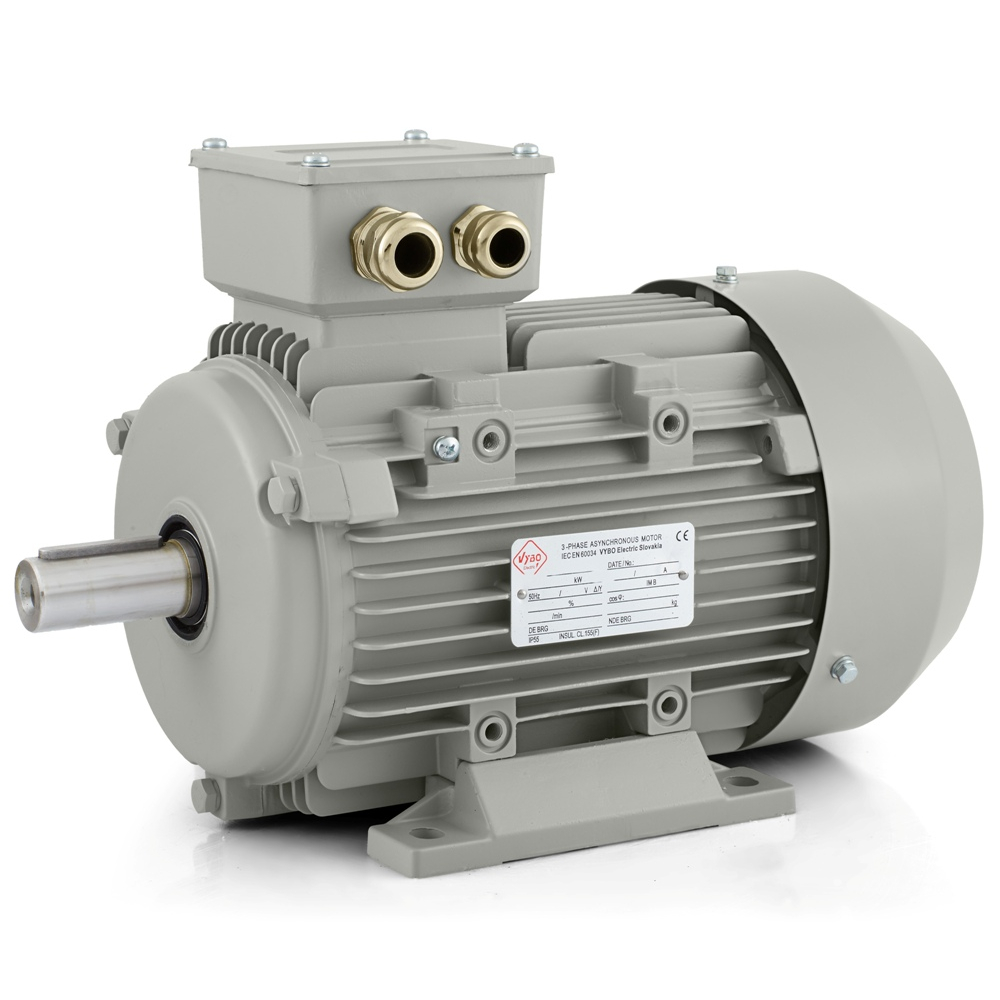

A VYBO Electric 1AL-80M1-6 elektromos motorja 6 pólusú, háromfázisú, 0,37 kW teljesítményű motor, amelyet olyan alkalmazásokhoz terveztek, ahol fontos a csendes járás, az egyenletes fordulatszám és a megbízható viselkedés a mindennapi terhelés alatt. Az 50 Hz frekvencián elért 880 ford./perc névleges fordulatszám olyan üzemi karaktert ad ennek a modellnek, amely jól illik az egyenletes teljesítményátvitelt igénylő, feleslegesen nagy fordulatszámot nem kívánó technológiákhoz. A gyakorlatban jól használható ventilátorokhoz, kisebb szivattyúrendszerekhez, szállítópályák adagolásához, keverőegységekhez, csomagológépekhez, szűrőmodulokhoz, adagolómechanizmusokhoz, elszívóegységekhez, válogatósorokhoz és kiszolgáló gépekhez, ahol fontos a szabályos, kiegyensúlyozott üzemi ritmus.

A 230/400 V-os tápellátás △/Y kapcsolásban megkönnyíti a szabványos háromfázisú rendszerekbe történő integrációt. A 2,03 A névleges áram 230 V-on és az 1,17 A 400 V-on fontos a csatlakozás, a védelem és a vezérlés méretezésekor. A motor alkalmas közvetlen DOL-indításra, frekvenciaváltós üzemre és lágyindítóval történő működtetésre. Ez egyszerű, fix bekötésnél és szabályozott alkalmazásoknál egyaránt rugalmasságot biztosít, ahol az indítást vagy az üzemet jobban hozzá kell igazítani az adott technológiához. Kisebb gyártósoroknál, HVAC-rendszereknél, szűrőberendezéseknél vagy egyenletes anyagadagolásnál ez gyakorlati előny, mert az alkalmazás valós üzemi módjához igazítható a hajtás.

Viselkedés indításkor és terhelés alatt

A 2-es indítónyomaték-arány azt jelenti, hogy a motor megbízhatóan le tudja küzdeni a berendezés kezdeti ellenállását indításkor. Az 1,9-es maximális nyomatékarány stabil működést támogat akkor is, ha a terhelés üzem közben változik. A 4,7-es indítóáram-arány hasznos a gép villamos részének méretezésekor, mert pontosabb képet ad az indítási viselkedésről. Parabolikus vagy lineáris terhelési görbével az 1AL-80M1-6 kiszámíthatóan működik, amit különösen azokban az alkalmazásokban értékelnek, ahol a hajtást ismételten indítják és leállítják, vagy hosszú ideig állandósult üzemben működik. Az S1, S2, S3 és S4-S9 üzemmódok ezért jó használhatóságot biztosítanak folyamatos és ciklikus üzemű technológiákban egyaránt.

Konstrukció és védelem általános ipari használatra

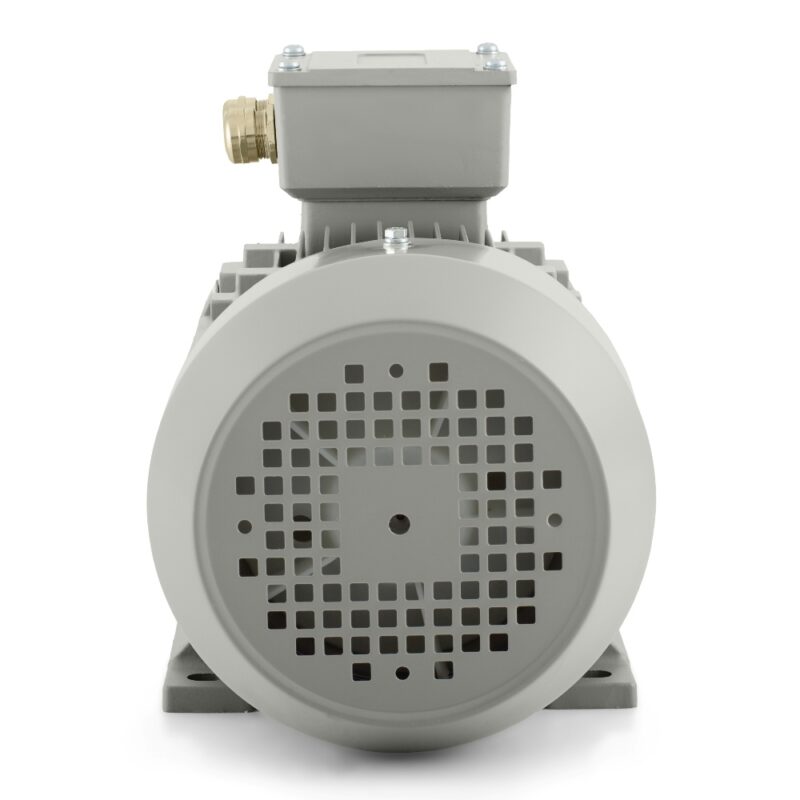

A 80 mm-es keretméret kiegyensúlyozott megoldást nyújt a kompakt méret és a mechanikai megbízhatóság között. A motor jól illik olyan gépekbe, ahol fontos az ésszerű beépítési méret, ugyanakkor a mindennapi munkához kellően robusztus hajtóegységre van szükség. Az IP55 védettség segít megóvni a belső részeket a portól és a normál üzemi nedvességtől. Műhelyekben, gyártócsarnokokban, gépészeti helyiségekben és épületgépészeti berendezésekben ez a védelmi szint nagyon fontos. Az IC411 hűtés támogatja a stabil hőháztartást működés közben. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megfelelő alapot ad a hosszú távú használathoz igényesebb munkakörnyezetben. A motor legfeljebb +65 °C környezeti hőmérsékletre és legfeljebb 1000 m tengerszint feletti magasságra készült.

Az 1AL OPTIMAL sorozat a VYBO Electric professzionális, alumíniumházas kisfeszültségű elektromos motorjai közé tartozik, amelyeket széles körű ipari felhasználásra terveztek, egyszerű üzembe helyezésre és nagyon jó ár-érték arányra összpontosítva.

Mechanikai megbízhatóság és szerelési részletek

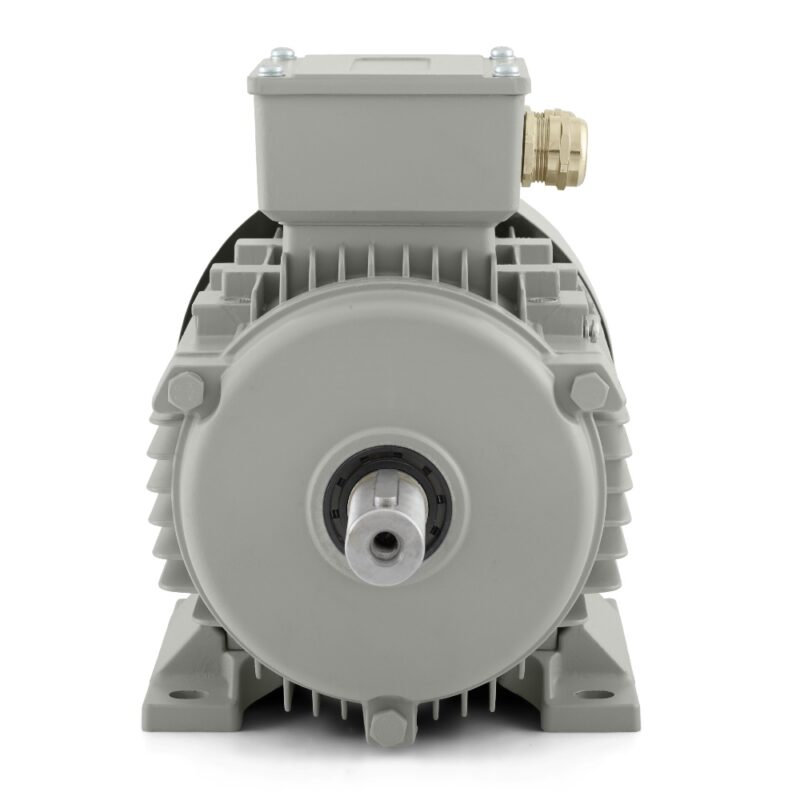

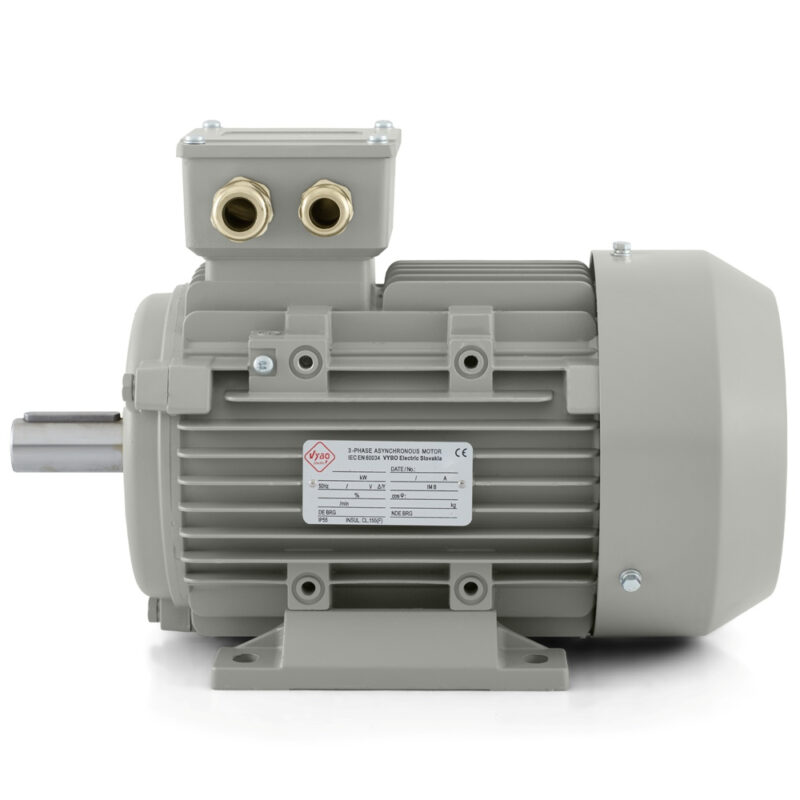

A DE és az NDE oldalon egyaránt 6204-2Z csapágyak találhatók. Ez a megoldás stabil rotorfelfüggesztést és csendes mechanikai járást támogat. A 2-es számú lítiumbázisú zsír megfelelő a szokásos ipari körülményekhez. A 2,8 mm/s rezgéssebesség és az A rezgési osztály fontos olyan helyeken, ahol a motor pontosabb mechanikával együtt dolgozik, például szállítóelemekkel, kisebb keverőkkel, adagolóeszközökkel vagy csomagolóegységekkel. A fél reteszes kiegyensúlyozás megkönnyíti a helyes csatlakoztatást szíjtárcsához, tengelykapcsolóhoz vagy más erőátviteli elemhez. A kivitel 2-M20X1.5 kábelbevezetést tartalmaz, amelyek rendezett villamos csatlakozást tesznek lehetővé. A motor mindkét irányban foroghat, ami bővíti a lehetőségeket a berendezés tervezése és üzembe helyezése során.

A motor csomagolt tömege 10 kg, a csomagolás mérete 320 × 220 × 260 mm. Ez praktikus a raktári mozgatás, a szállítás és a helyszíni szerelés előkészítése során. A 0,0016 kg·m² rotortehetetlenségi nyomaték gyors reakcióhoz járul hozzá indításkor és a vezérlés változásainál. A 0,7 teljesítménytényező és a 62 % hatásfok fontos értékek a berendezés műszaki méretezéséhez és az üzemeltetés tervezéséhez.

Megbízható alap a rendszeres ipari üzemhez

Az 1AL-80M1-6 elektromos motor megfelelő választás ott, ahol a hajtásnak egyenletesen és stabilan kell működnie, felesleges komplikációk nélkül a szerelés vagy a vezérlés során. A 0,37 kW teljesítmény, a 6 pólusú kivitel, az IP55 védelem és a frekvenciaváltós vagy lágyindítós vezérlés lehetősége sokféle ipari berendezéshez univerzális megoldássá teszi. Ezzel a modellel a VYBO Electric olyan motort kínál, amely jól illeszkedik a mindennapi üzemhez, és hosszú távon megbízható működést biztosít.
