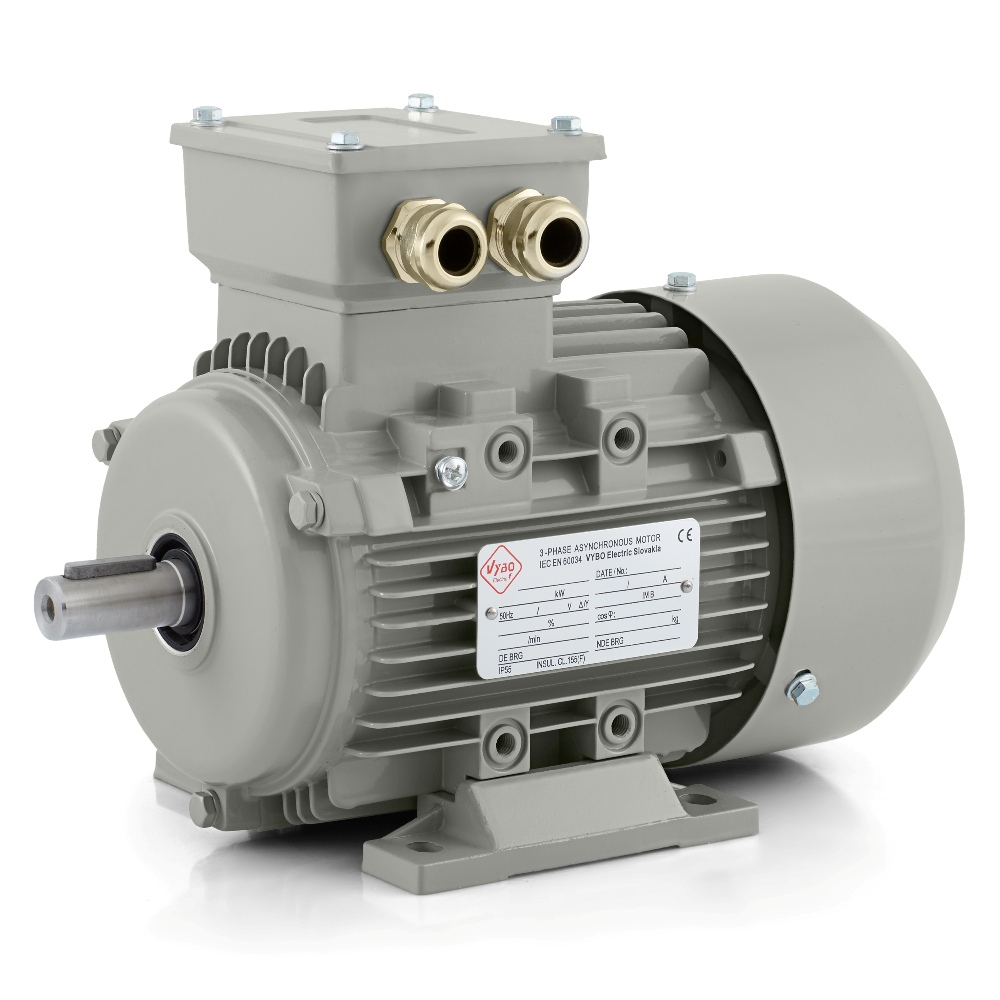

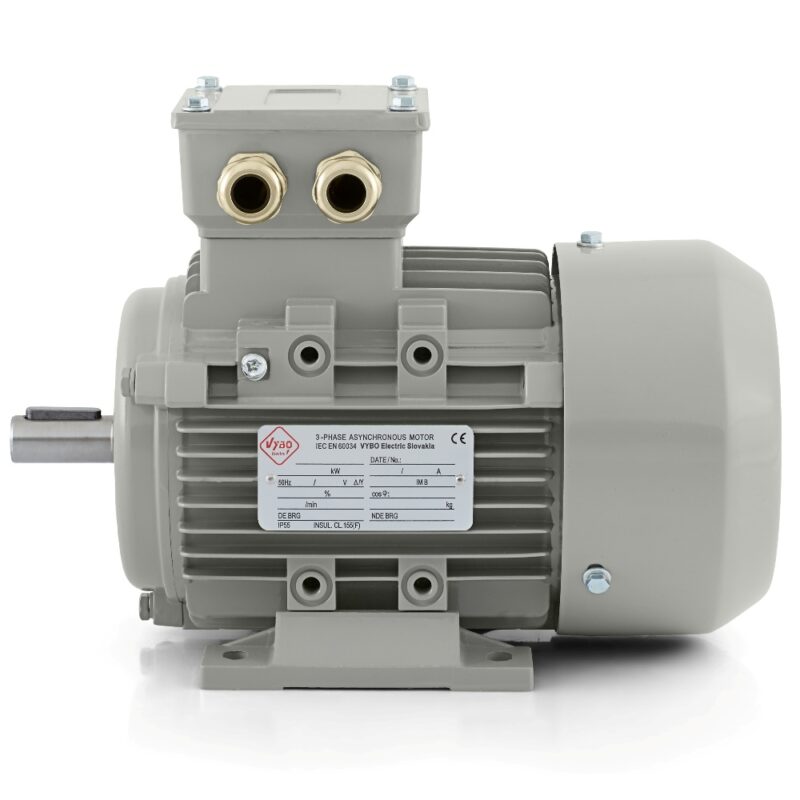

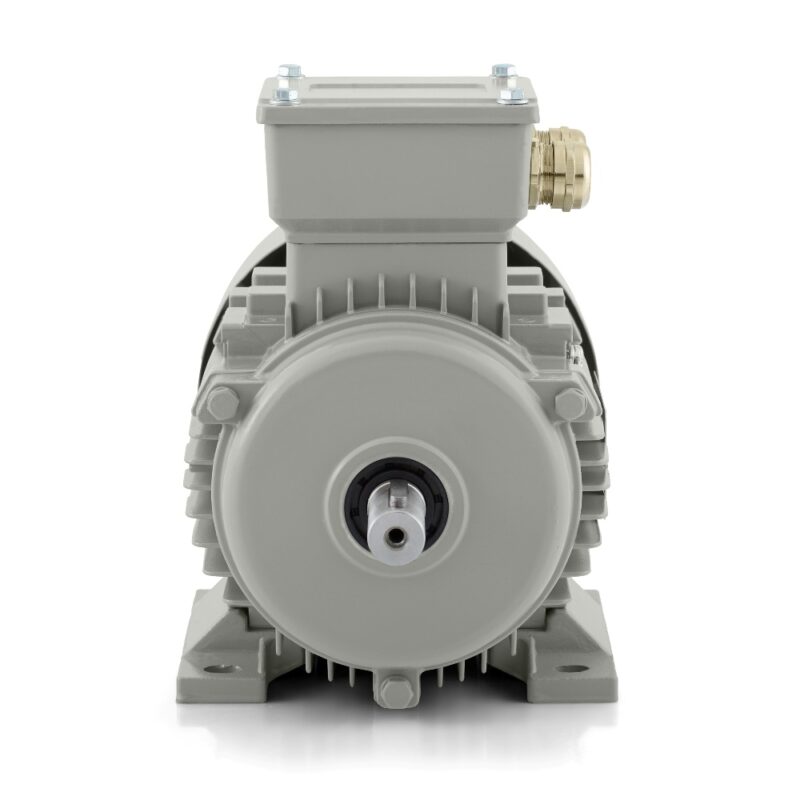

Elektromos motor 0,37 kW, 2755 ford./perc, 400 V, 1AL-71M1-2

1AL-71M1-2 elektromos motor, 0,37 kW olyan berendezésekhez, ahol fontos az egyenletes járás és az üzembiztonság

Kisebb és közepesen könnyű ipari hajtásoknál alapvető, hogy a motor ne csak kompakt legyen, hanem a teljes munkacikluson keresztül egyenletesen tudjon működni. A VYBO Electric 1AL-71M1-2 elektromos motorja pontosan ilyen alkalmazásokra készült. Ez egy háromfázisú aszinkron villanymotor 0,37 kW teljesítménnyel, 2 pólusú kivitelben, 2755 ford./perc névleges fordulatszámmal 50 Hz frekvencián. A 230/400 V névleges feszültség és a delta/csillag kapcsolás egyszerű integrációt tesz lehetővé a szabványos ipari háromfázisú rendszerekbe.

A 71-es vázméret praktikus alapot biztosít olyan technológiákhoz, ahol rendszeres működésre, megbízható indításra és jó mindennapi tartósságra van szükség. A 0,37 kW teljesítményszint különösen érdekes ott, ahol a hajtás már jelentősebb munkafeladatot lát el, de továbbra is helytakarékos megoldás szükséges. Sorozatfolyamatokban, kiegészítő gyártási műveletekben vagy ismételt indításokkal működő technológiákban ez a motor nagyon jó egyensúlyt kínál a méret, az üzembiztonság és a gyakorlati használhatóság között.

Jó választás, ha az indítás és az egyenletes üzem váltakozik

Az 1AL-71M1-2 modell 0,81 teljesítménytényezővel és 69 % hatásfokkal működik. A névleges áram 1,67 A 230 V mellett és 0,96 A 400 V mellett, ami pontos alapot ad a tervezőknek és szerviztechnikusoknak a megfelelő villamos méretezéshez. Ebben a teljesítményosztályban a gyakorlatban azonban gyakran az indítási jellemzők és a terhelésváltozásokra adott reakció a döntő. A 2,2-es indítónyomaték-arány, a 2,3-as maximális nyomatékarány és a 6,1-es indítóáram-arány azt mutatja, hogy a motor biztosan, feleslegesen ingadozó viselkedés nélkül kezeli az üzemi indításokat.

Ez különösen fontos olyan berendezéseknél, amelyek nem egyetlen állandó üzemmódban működnek. Adagolók, szállítópálya-ágak, csomagolómodulok, szellőztetőegységek vagy adagolómechanizmusok gyakran olyan ritmusban dolgoznak, ahol az indítás, az egyenletes járás és a terhelésváltozás rendszeresen váltja egymást. Pontosan ilyen környezetben válik láthatóvá a különbség egy pusztán forgó motor és egy olyan motor között, amely segíti a technológia egyenletes és megbízható működését.

Valós termeléshez közeli üzemmódok

Az 1AL-71M1-2 az S1, S2, S3 és S4-S9 üzemmódokhoz alkalmas. Ez azt jelenti, hogy folyamatos üzemben, illetve szakaszos vagy ciklikus terhelésű technológiákban egyaránt használható. Az 1,0 szerviztényező a névleges munkakörülményeknek felel meg, a parabolikus vagy lineáris terhelési karakterisztika pedig eltérő ellenállási jellemzőkkel rendelkező berendezésekben bővíti az alkalmazási lehetőségeket.

A mindennapi termelés szempontjából ez gyakorlati előny. Sok üzemben a motor nem egyszerűen egy egyenletesen működő mechanizmust hajt. Gyakran olyan folyamat része, ahol az adagolás, betáplálás, elszívás, keverés vagy anyagmozgatás rövidebb időközönként váltakozik. A teljes technológia zavartalan működéséhez fontos, hogy ilyen üzemi ritmusban is lehessen számítani a motorra.

Tartósság, amelynek valódi jelentősége van az iparban

A motor alumíniumvázzal és IP55 védettséggel készül. Ez por és vízsugarak elleni védelmet jelent, ami rendkívül fontos a műhelyek, gyártócsarnokok és műszaki helyiségek mindennapi üzemében. Az IC411 hűtés hosszabb működés során stabil hőháztartást támogat, és igényesebb munkakörülmények között is hozzájárul a megbízható járáshoz. Az F szigetelési osztály és a B hőmérséklet-emelkedés teszi teljessé a rendszeres ipari használatra előkészített motor képét.

Az egyenletes működést 2,8 mm/s rezgési sebesség A osztályban és 64 dB(A) zajszint támogatja. Kisebb gyártósorok részét képező vagy a kezelő közelében elhelyezett berendezéseknél ez gyakorlati jelentőségű érték. A motor mindkét irányban foroghat, ami univerzális vagy irányváltó mechanizmusokban bővíti az alkalmazási lehetőségeket. A kiegyensúlyozás fél retesszel történik. A DE és NDE oldalon egyaránt 6202-2Z csapágyakat alkalmaznak, kenésükhöz 2. számú lítiumbázisú zsír szolgál.

Ahol ez a modell természetesen illeszkedik a feladathoz

A 0,37 kW teljesítmény és a 2755 ford./perc fordulatszám ideálissá teszi a motort olyan technológiákhoz, amelyek gyors mechanikai teljesítményt és megbízható napi működést igényelnek. Jól használható kisebb szállítószalagokhoz, nyersanyag-adagolókhoz, csomagolóberendezésekhez, címkézőmodulokhoz, válogatóegységekhez és adagolóállomásokhoz. Ventilátoregységekben, elszívórendszerekben, keringetőszivattyúkban, könnyebb keverőkben, töltőmunkahelyeken, laboratóriumi berendezésekben, szerelősorokon, szervizmodulokban és termelési rendszerek segédhajtóműveiben is jól alkalmazható.

A fő előny, hogy ez a motor nem túlméretezett elemként jelenik meg a gépben, hanem pontosan megválasztott hajtásként olyan feladatokhoz, ahol a megbízható munka, a jó integrálhatóság és a stabil működés számít. Korlátozott helyű berendezésekben ez jelentős üzemeltetési előny.

Az 1AL OPTIMAL platform előnyei felesleges bonyolultság nélkül

A modell az 1AL OPTIMAL sorozat része, amely bevált megoldásként ismert standard és igényesebb üzemekben egyaránt. A platform erősségei a magas kompatibilitás, a gyors és egyszerű üzembe helyezés, a bizonyított minőség és a nagyon jó ár-érték arány. A szerelés és integráció szempontjából az is fontos, hogy a sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 kivitelekben érhető el. A motor 2-M20X1.5 kábelbevezetőkkel rendelkezik. A 260 × 170 × 215 mm csomagolási méret, 6 kg csomagolási tömeg és a rotor 0,00075 kg·m² tehetetlenségi nyomatéka kiegészíti a kezeléssel és mechanikai viselkedéssel kapcsolatos műszaki képet.

A motor alkalmas DOL indításra, valamint a konkrét technológia igénye esetén frekvenciaváltóval vagy lágyindítóval történő vezérlésre is. Az 1AL-71M1-2 ezért praktikus választás olyan ipari hajtásokhoz, ahol kompakt méret, stabil működés és rendszeres munkavégzésre való alkalmasság találkozik.
