Elektromos motor 0,18 kW, 645 ford./perc, 400 V, 1AL-80M1-8

Villanymotor egyenletes és szabályozott működéshez

A 1AL-80M1-8 villanymotor 0,18 kW teljesítménnyel a 8 pólusú megoldások közé tartozik, amelyeket olyan alkalmazásokhoz terveztek, ahol fontos a sima járás, az alacsonyabb fordulatszám és a hajtás kiszámítható reakciója. Az 645 ford./perc névleges fordulatszám 50 Hz frekvencián ennek a modellnek egy alacsony fordulatszámú ipari motor jellegét adja, amely jól illik az egyenletes működést előtérbe helyező berendezésekhez. Alkalmazható például kisebb szállítószalagokban, adagolókban, válogatóasztalokban, gyártósorok adagolómoduljaiban, csomagolóegységekben, forgó munkaasztalokban, kisebb terhelésű keverőkben, ventilátorszakaszokban, elszívómodulokban és kisebb szivattyúegységekben. Ilyen alkalmazásokban nem a nagy fordulatszám a meghatározó, hanem a rendszeres mozgás és a hosszabb működés alatti stabilitás.

Tápellátás és integráció a technológiába

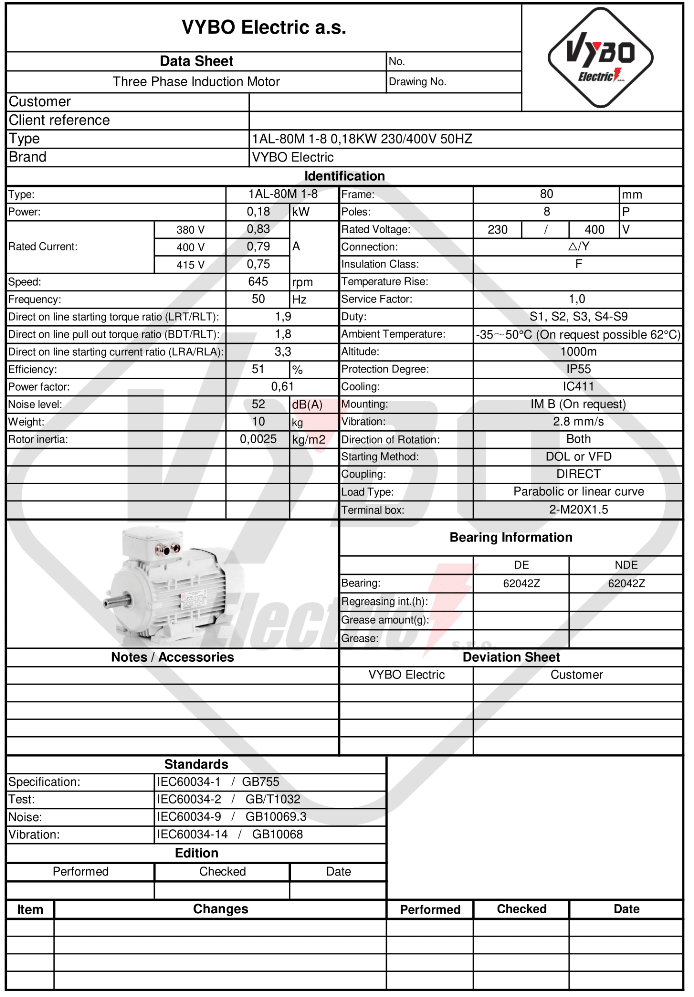

A motort 230/400 V feszültségre, 50 Hz frekvenciára tervezték, és delta/csillag kapcsolást használ. A névleges áram 1,37 A 230 V-on és 0,79 A 400 V-on, ami megkönnyíti a védelmi eszközök, kapcsolóelemek és a tápellátás kialakításának kiválasztását egy szabványos ipari hálózatban. Üzemben fontos, hogy ez a modell közvetlen DOL indítással indítható, frekvenciaváltóval vezérelhető vagy lágyindítóval használható. Ez nagyobb szabadságot ad a gép tervezésében. Egyszerű berendezésben a motor közvetlenül csatlakoztatva működhet, érzékenyebb mechanikában az indítás lágyítható, és a munkatempó beállítását igénylő technológiákban frekvenciaváltó alkalmazható. Ez a megoldás praktikus anyagadagoláshoz, termékek egyenletes továbbításához, forgó elem kíméletes hajtásához és olyan berendezésekhez, ahol a motort gyakran kapcsolják be és ki.

Indítás, nyomaték és viselkedés terhelés alatt

Az 1,9-es indítónyomaték-arány és az 1,8-as maximális nyomatékarány a névleges nyomatékhoz képest azt jelenti, hogy a motor magabiztosan viselkedik indításkor és normál terhelésváltozások során. A 3,3-as indítóáram-arány segít megbecsülni az indításkori elektromos viselkedést és helyesen beállítani a technológia védelmi elemeit. A modell parabolikus vagy lineáris terhelési görbéhez készült, ezért természetesen alkalmas ventilátorok, keringtető szivattyúk, kisebb szállítószalag-szakaszok, tekercselőmechanizmusok, adagolóasztalok vagy könnyebb keverőegységek hajtására. Üzem közben ez azt jelenti, hogy a motort ott használják, ahol a mozgást hirtelen ütések nélkül, az indításhoz elegendő tartalékkal és hosszabb munkaciklushoz megfelelő alappal kell fenntartani. A 0,18 kW teljesítménynek ilyen felhasználásban egyértelmű célja van. Nem nehéz teljesítményátvitelre szolgál, hanem kisebb hajtási feladatok megbízható és pontos ellátására ipari környezetben.

Védelem és üzemi feltételek

A stabil ipari működéshez a burkolat és a hőállóság is alapvető. Ez a villanymotor IP55 védettségű, ezért alkalmas olyan környezetbe, ahol por, nedvesség és ipari szennyeződések általánosan előfordulnak. Az IC411 hűtés normál használat mellett hatékony hőelvezetést támogat, az F szigetelési osztály pedig a B hőmérséklet-emelkedési osztállyal együtt megfelelő alapot biztosít a megbízható működéshez. A szerviztényező 1,0, a motort pedig S1, S2, S3 és S4-S9 üzemmódokra tervezték, ami a folyamatos működéstől a ciklikus üzemig bővíti a lehetséges felhasználást. Legfeljebb +65 °C környezeti hőmérsékleten és legfeljebb 1000 m magasságban használható. Az 52 dB(A) zajszint segít fenntartani a berendezés nyugodt működését, különösen ott, ahol az egyes gépek közelebb vannak a kezelőhöz vagy kompakt gyártási területen működnek.

Kompakt kialakítás és mechanikai megbízhatóság

A modell 80 mm-es keretméretet használ, ezért jól illeszkedik korlátozott beépítési hellyel rendelkező berendezésekbe. A forgó rész stabilitását 6204-2Z csapágyak támogatják mind a DE, mind az NDE oldalon. Az A osztályban mért 2,8 mm/s rezgési sebesség csendes működést támogat szíjtárcsához, tengelykapcsolóhoz vagy más erőátviteli elemhez csatlakoztatva. A motor mindkét irányban foroghat, a fél retesszel végzett kiegyensúlyozás pedig segíti a szabványos mechanikai csatlakozást. A kivitel 2-M20X1.5 kábelbevezetéseket tartalmaz. A rotor 0,0025 kg·m² tehetetlenségi nyomatéka gyors reakciót támogat indításkor és üzemállapot-változásoknál. Kezeléskor hasznosak a kompakt 320 × 220 × 260 mm csomagolási méretek és a 13 kg csomagolt tömeg. A csapágyazást 2. számú lítiumbázisú zsírral készítik elő. Ez a modell az 1AL OPTIMAL sorozat része, amely a VYBO Electric professzionális, alumíniumházas kisfeszültségű villanymotorjait foglalja magában szabványos és igényesebb üzemekhez.

Az 1AL-80M1-8 villanymotor megfelelő választás olyan technológiákhoz, ahol a sima mozgás, a kompakt méretek és a mindennapi használat megbízhatósága a döntő. Az alacsony fordulatszámot, az ipari IP55 védelmet, a rugalmas vezérlési lehetőségeket és a mechanikailag stabil kialakítást egyesíti, amely jól integrálható különféle gyártó- és szervizberendezésekbe.
