Elektromos motor 0,18 kW, 2720 ford./perc, 400 V, 1AL-63M1-2

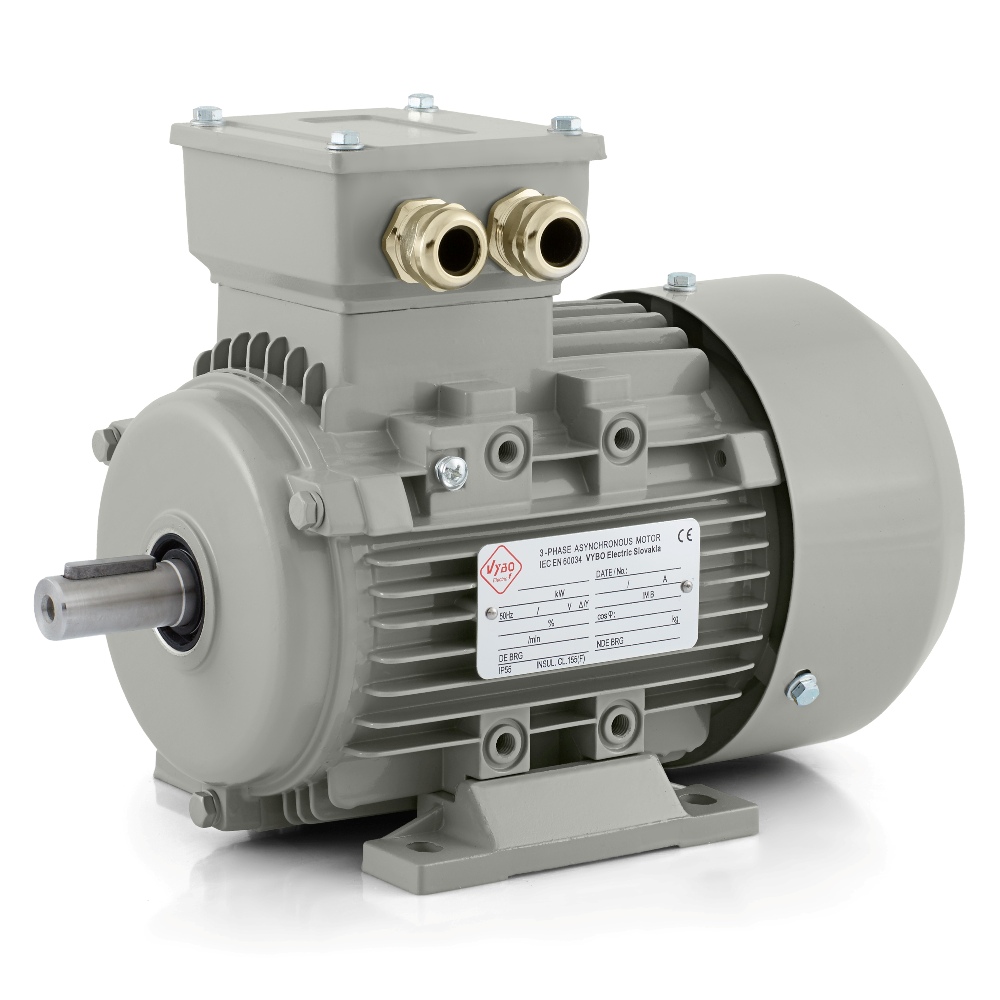

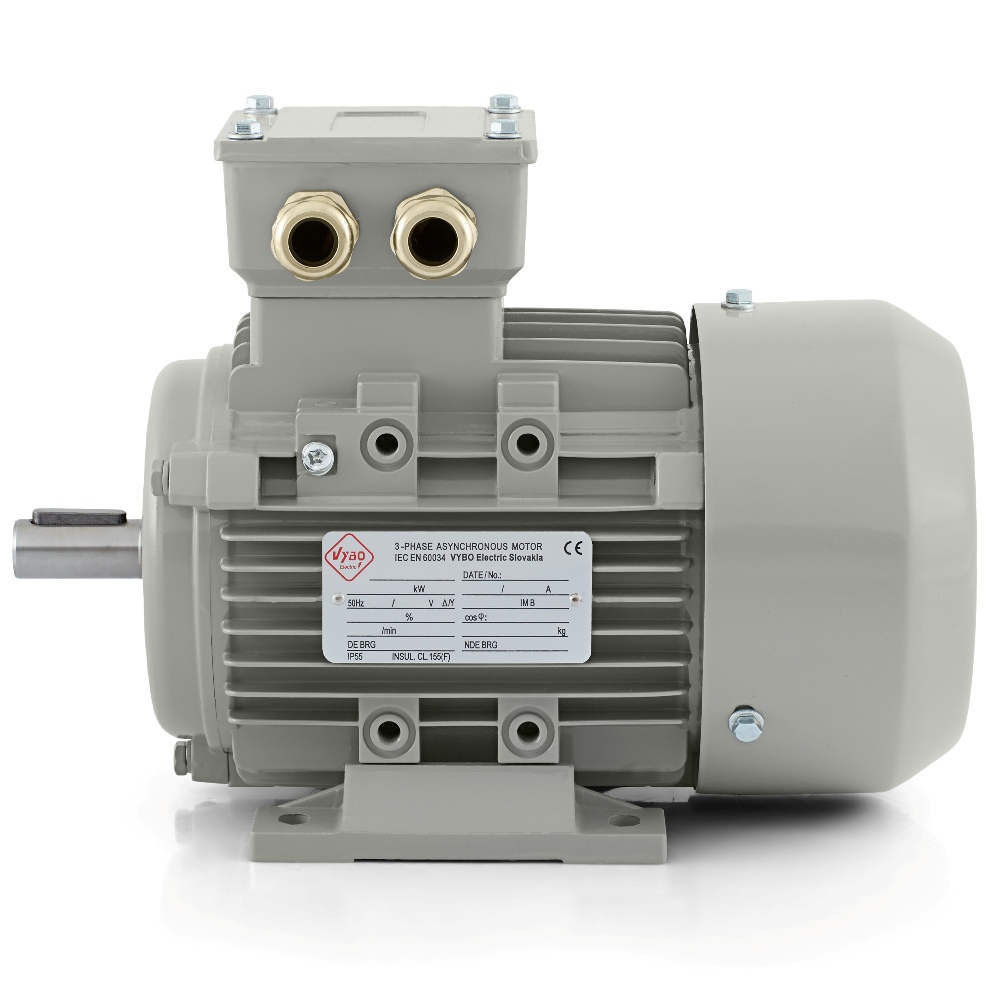

1AL-63M1-2 0,18 kW elektromos motor kompakt, gyors munkaritmusú technológiákhoz

Nem minden ipari hajtás igényel nagy teljesítményt. Sok berendezésnél fontosabb, hogy a motor gyorsan, megbízhatóan és felesleges helyigény nélkül működjön. A VYBO Electric 1AL-63M1-2 elektromos motorja pontosan ennek az igénynek felel meg. Ez egy háromfázisú aszinkron villanymotor 0,18 kW teljesítménnyel, 2 pólusú kivitelben, 2720 ford./perc névleges fordulatszámmal, 50 Hz frekvencián. A 230/400 V feszültségnek és a delta/csillag kapcsolásnak köszönhetően könnyen integrálható szabványos háromfázisú rendszerekbe, és megbízható alapot nyújt kisebb ipari mechanizmusokhoz.

A 63-as vázméret praktikus kompromisszumot kínál a kompakt beépítés és az üzembiztonság között. Ez a modell ott használható jól, ahol a hajtásnak helytakarékosnak kell lennie, ugyanakkor rendszeres működésre készen kell állnia gyártási, anyagmozgatási vagy műszaki feldolgozási ciklusokban. Ezért géptervezők, szervizmegoldások és modern gyártási modulok számára is érdekes, ahol fontos a hely hatékony kihasználása.

A modell erőssége a gyors munkaritmus

A 2720 ford./perc névleges fordulatszám dinamikus karaktert ad a motornak. A gyakorlatban megfelelő alapot biztosít olyan mechanizmusokhoz, amelyek gyors mozgást, pontos teljesítményátvitelt és ismételt indításoknál stabil viselkedést igényelnek. A 0,18 kW teljesítmény ideális könnyebb ipari feladatokra, ahol nincs szükség robusztus, nagy nyomatékú hajtásra, de megbízható és kiegyensúlyozott működés, kompakt méret és jó üzembiztonság szükséges.

A motor teljesítménytényezője 0,80, hatásfoka 65 %. A névleges áram 0,87 A 230 V-on és 0,50 A 400 V-on, ami segíti a táplálás megtervezését és az elektromos rész helyes méretezését. Az indítási paraméterek is fontosak. A 2,3-as indítónyomaték-arány, a 2,3-as billenőnyomaték-arány és az 5,5-ös indítóáram-arány stabil indítást és terhelés alatt kiszámítható viselkedést támogat. Kisebb technológiákban ez gyakorlati előny, mert a gép működése gyakran éppen a sima és megbízható felfutástól függ.

Standard gyártáshoz és ciklikus üzemhez illeszkedő működés

Az 1AL-63M1-2 alkalmas S1, S2, S3 és S4-S9 üzemmódokra. Így nemcsak folyamatos üzemben használható, hanem olyan technológiákban is, ahol a motor rendszeresen indul, leáll vagy szakaszos terhelésű ciklusokban működik. Az 1,0 szerviztényező a névleges munkafeltételeknek felel meg, a parabolikus vagy lineáris terhelési karakterisztika pedig különféle mechanikai feladatoknál bővíti a felhasználást.

A gyakorlatban ez különösen olyan berendezéseknél fontos, amelyek terhelési profilja nem azonos a teljes műszak alatt. Az adagolók, kisebb szállítók, dózisolóegységek vagy anyagmozgató modulok hajtásai gyakran változó ritmusban működnek. A motornak ezért stabilitásvesztés nélkül kell kezelnie a rendszeres üzemet, miközben az integráció sem válhat feleslegesen bonyolulttá.

Ipari környezetre előkészített konstrukció

Az 1AL OPTIMAL a VYBO Electric egyik legnagyobb darabszámban értékesített sorozata, több mint 30 000 ipari telepítéssel. A motor az 1AL OPTIMAL család része, amely standard és igényes üzemre készült alumínium vázzal. A sorozat a VYBO Electric egyik legkelendőbb megoldásaként ismert, és több mint 30 000 telepített egységgel rendelkezik az iparban. Ennek oka a bevált minőség, a magas kompatibilitás, a gyors és egyszerű üzembe helyezés, valamint a nagyon jó ár-érték arány.

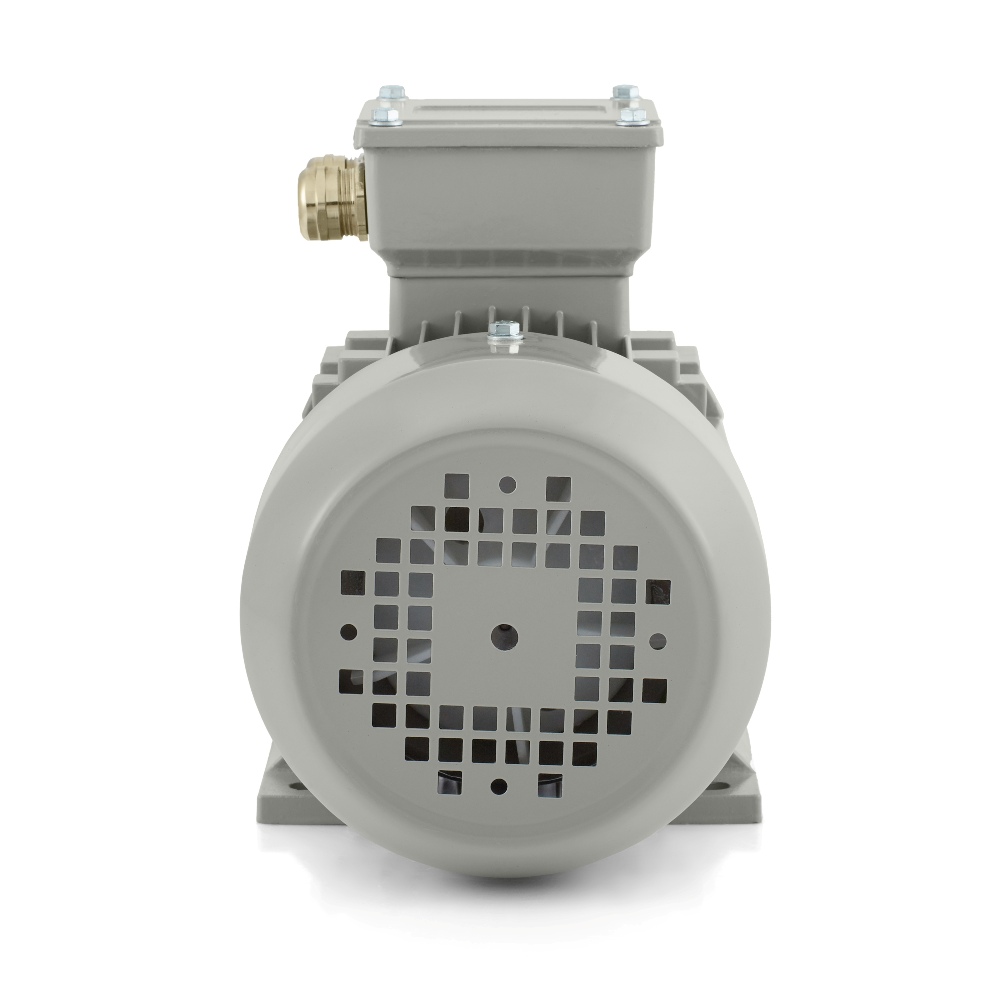

Az 1AL-63M1-2 konkrét modellnél ez a mindennapi működésre felkészített konstrukcióban is megjelenik. Az IP55 védelem portól és vízsugártól véd. Az IC411 hűtési mód stabil hőháztartást támogat és segíti a kiegyensúlyozott működést. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály olyan ipari használatnak felel meg, ahol hosszabb terhelésnél is megbízhatóság szükséges.

A DE és NDE oldalon 6201-2Z csapágyakat használnak, kenésükhöz 2. számú lítiumbázisú kenőzsír szolgál. A kiegyensúlyozás fél retesz alkalmazásával történik. A 2,8 mm/s rezgési sebesség A osztályban és a 61 dB(A) zajszint csendes működést támogat, ami különösen kompakt berendezésekben és a kezelő közelében működő technológiákban előnyös. A motor mindkét irányban foroghat, ezért univerzális vagy irányváltó mechanizmusokhoz is alkalmas.

Hol nyújtja ez az elektromos motor a legnagyobb előnyt

Az 1AL-63M1-2 jellemzői olyan berendezésekhez illenek, ahol kisebb teljesítmény, gyors működés és megbízható mindennapi üzem együtt szükséges. Jól használható kis szállítókhoz, anyagadagolókhoz, csomagolómodulokhoz, címkéző egységekhez, válogatóberendezésekhez, adagolóállomásokhoz, ventilátoregységekhez és elszívómodulokhoz. Segédszivattyúkban, könnyű keverőkben, töltőmunkahelyeken, laboratóriumi berendezésekben, szervizsorokon, valamint kisebb szerelő- vagy gyártóasztalokban is természetesen alkalmazható.

Az ilyen felhasználásoknál alapvető, hogy a hajtás ne bonyolítsa a gép kialakítását, ne igényeljen túl sok helyet és ismételt munkaciklusokban is megbízhatóan működjön. Pontosan itt válik láthatóvá a kompakt váz és a modell gyors mechanikai reakciójának előnye.

Az 1AL OPTIMAL sorozat beépítési rugalmassága

A motor 2-M20X1.5 kábelbevezetéssel rendelkezik. A 235 × 140 × 185 mm csomagolási méret és a 4,5 kg csomagolt tömeg megkönnyíti a kezelést szállítás, tárolás és szervizcsere során. A rotor 0,00031 kg·m² tehetetlenségi nyomatéka kiegészíti a motor indításkori és üzemállapot-változások alatti viselkedéséről alkotott képet.

Az 1AL OPTIMAL sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 beépítési formákban érhető el, így széles telepítési lehetőséget kínál különböző gépekhez és technológiákhoz. Előnyei közé tartoznak a kompatibilis lábak, az első pajzs cserélhetősége, a megerősített kapocsdoboz, a kapocsdoboz fedelének javított IP55 védelme, az acél ventilátorburkolat, a jobb hűtési hatékonyság érdekében gondosan kialakított váz és a megerősített csapágyak. A motor DOL indításra alkalmas, és a technológia igényei szerint frekvenciaváltóval vagy lágyindítóval is vezérelhető.

Az 1AL-63M1-2 elektromos motor így megbízható választás kompakt ipari hajtásokhoz, amelyek nagy fordulatszámot, tartós konstrukciót és jó mindennapi használhatóságot igényelnek sokféle berendezésben.
