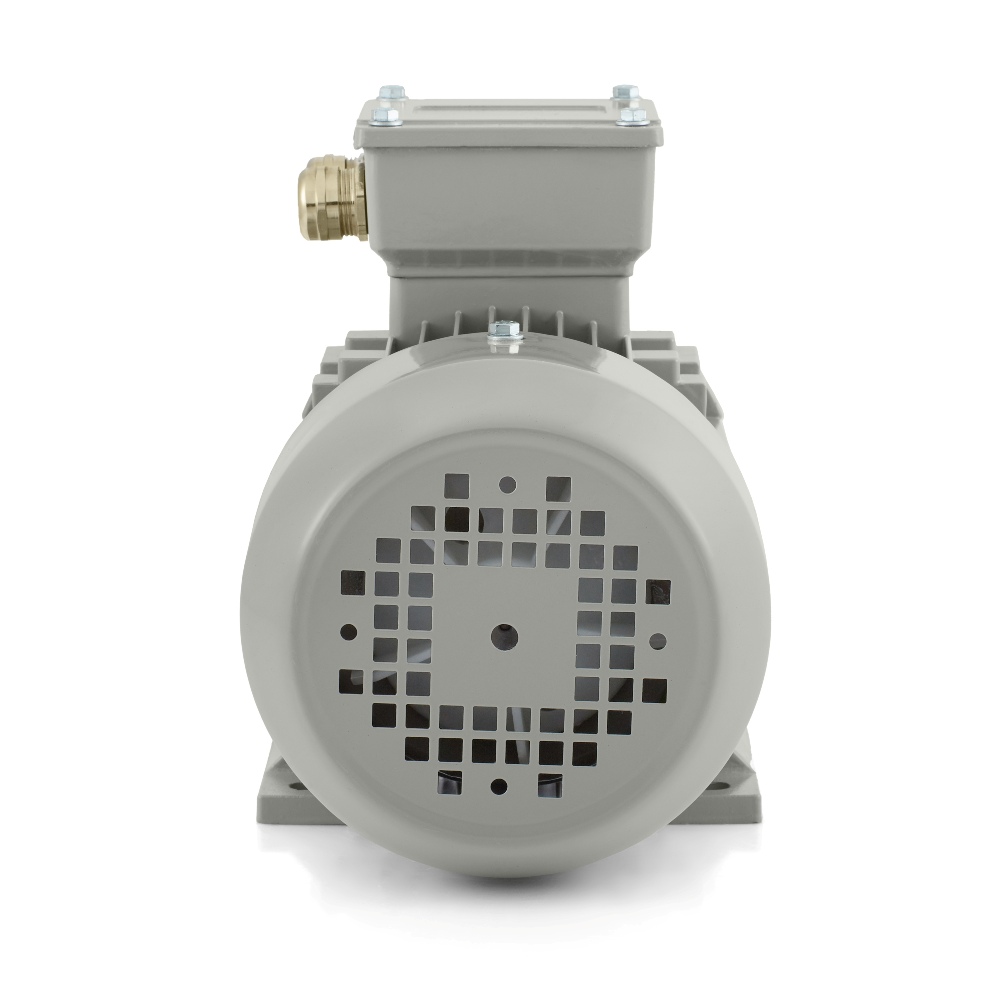

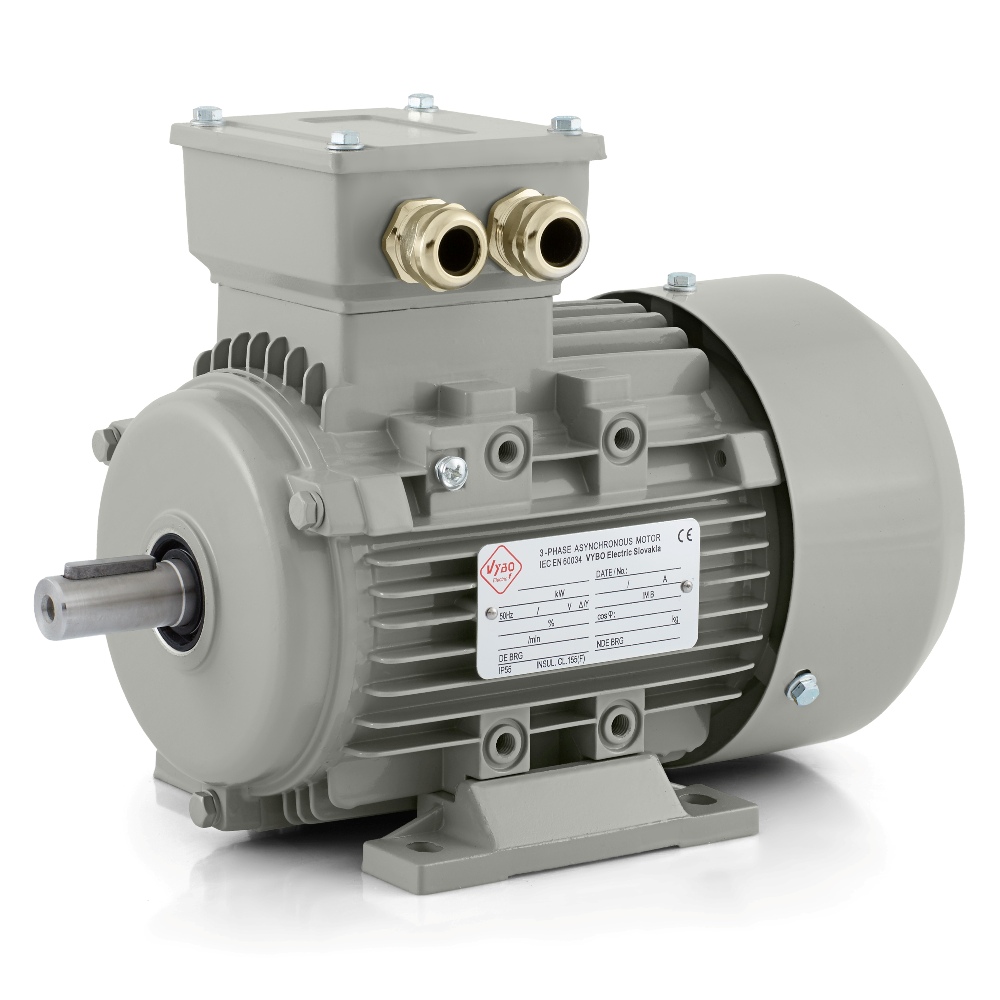

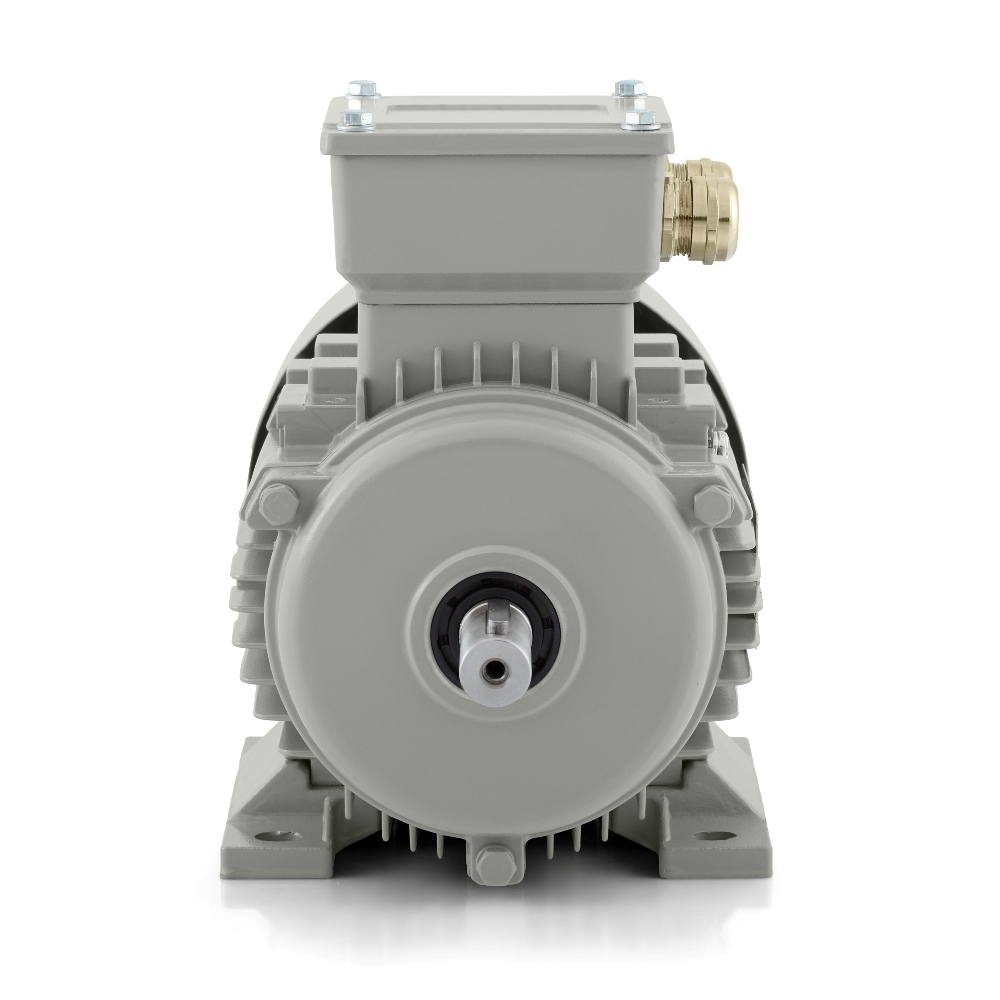

Elektromos motor 0,09 kW, 1300 ford./perc, 400 V, 1AL-562-4

Kisméretű villanymotor, amely könnyen beépíthető a gépbe

Az 1AL-562-4 elektromos motor az 1AL OPTIMAL sorozatból olyan háromfázisú hajtásokhoz készült, ahol a kompakt vázméret, a stabil működés és a kisebb technológiai egységekbe történő problémamentes beépítés döntő szempont. 0,09 kW teljesítményével, 230/400 V névleges feszültségével és delta/csillag kapcsolásával kiegyensúlyozott kombinációt kínál a kis méret és az üzembiztonság között. Ez egy 4 pólusú villanymotor, amelynek névleges fordulatszáma 1300 ford./perc 50 Hz frekvencián, vázmérete pedig 56. Ez a kivitel különösen praktikus ott, ahol a gép szerkezete kevés szabad helyet hagy, ugyanakkor teljes értékű ipari hajtásra van szükség.

Az 1AL-562-4 modell természetes alkalmazási területei az adagolóberendezések, címkézőmodulok, kisebb szállítószalagok, csomagolómechanizmusok, válogatóegységek, laboratóriumi keverők, könnyű ventilátorok, kompakt szivattyúk, adagoló- és továbbítóberendezések, zárómechanizmusok és kisebb automatizálási egységek. Ezekben az alkalmazásokban az a lényeg, hogy a motor ne igényeljen nagy beépítési helyet, egyenletesen működjön, és könnyen illeszthető legyen a gép mechanikai rendszeréhez és a gyártósor vezérléséhez.

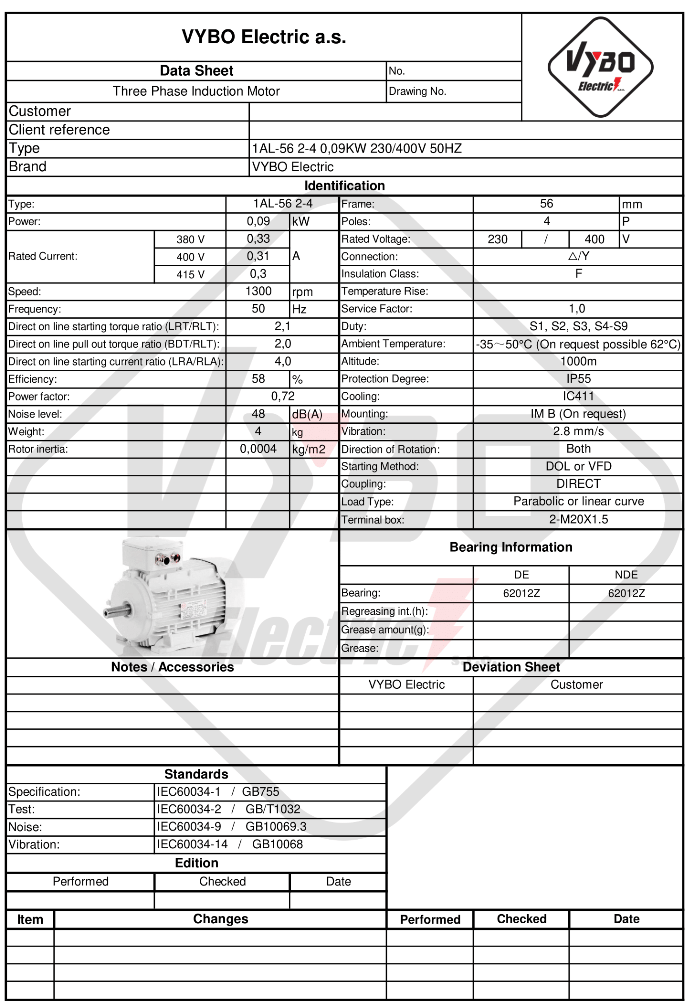

Közvetlen gyakorlati jelentőségű műszaki adatok

• Teljesítmény: 0,09 kW
• Névleges fordulatszám: 1300 ford./perc
• Feszültség: 230/400 V
• Névleges áram: 0,54 A 230 V-on, 0,31 A 400 V-on
• Hatásfok: 58 %
• Teljesítménytényező: 0,72
• Indítónyomaték aránya: 2,1
• Billenőnyomaték aránya: 2
• Indítóáram aránya: 4
• Rotor tehetetlenségi nyomatéka: 0,0004 kg·m²
• Zajszint: 48 dB(A)
• Rezgés: 2,8 mm/s, A osztály

Ez a kombináció mindenütt megfelelő, ahol kiszámítható indításra és nyugodt mechanikai viselkedésre van szükség. Az alacsony, 48 dB(A) zajszint előnyös zárt gépekben, szerelőmunkahelyeken és a kezelőhöz közelebb telepített technológiákban. A 0,0004 kg·m² tehetetlenségi nyomaték kedvező azoknál a mechanizmusoknál, amelyek gyakran indulnak, állnak meg vagy rövid munkaciklusokban mozognak. Ismétlődő adagolást, léptetett előtolást vagy érzékeny mechanikus erőátvitelt alkalmazó sorokon ez gyakorlati előnyt jelent.

Üzem, szabályozás és üzemmódok

Az 1AL-562-4 elektromos motor alkalmas DOL közvetlen indításra, frekvenciaváltós szabályozásra és lágyindítóval történő üzemeltetésre. Így könnyen beépíthető olyan berendezésekbe, ahol elegendő a közvetlen indítás, és olyan rendszerekbe is, ahol kíméletesebb indításra vagy jobb fordulatszám-szabályozásra van szükség. A motor mindkét forgásirányban működhet, ami bővíti a felhasználási lehetőségeket irányváltó mechanizmusokban, kétirányú mozgású szállítómodulokban vagy olyan gépekben, ahol a mozgás iránya a folyamat fázisától függően változik.

Az S1, S2, S3, S4-S9 üzemmódok széles alkalmazási területet biztosítanak ennek a modellnek. Folyamatos üzemben is használható, alkalmas szakaszos működésre, valamint olyan ciklusokra, amelyekben indítás, terhelés, leállás és újraindítás követi egymást. Az 1,0 szerviztényező szabványos ipari körülményekhez megfelelő, ahol stabil működésre, nem pedig szükségtelenül bonyolult beállításokra van szükség.

Az 1AL OPTIMAL sorozat felépítése

Az 1AL OPTIMAL a VYBO Electric egyik legkeresettebb sorozata, több mint 30 000 telepített egységgel az iparban. Az 1AL OPTIMAL sorozat a VYBO Electric legnagyobb darabszámban értékesített villanymotorjai közé tartozik, és az iparban több mint 30 000 telepített egység működik. Ezek alumíniumvázas kisfeszültségű villanymotorok, amelyeket normál és igényesebb üzemekhez egyaránt terveztek. Az 1AL-562-4 modellnél fontos alap a IP55 védettség, amely segít megóvni a motort a portól és a fröccsenő víztől. Az IC411 hűtés hosszabb üzem során stabil hőháztartást támogat, és a vázszerkezettel együtt hozzájárul a megbízható hőelvezetéshez.

A motor F szigetelési osztályú és B hőmérséklet-emelkedési osztályú. Legfeljebb +65 °C környezeti hőmérsékletre és legfeljebb 1000 m telepítési magasságra tervezték. A DE és az NDE oldalon egyaránt 6201-2Z csapágyak találhatók, kenésüket pedig a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír biztosítja. A fél reteszes kiegyensúlyozás elősegíti az egyenletes működést szíjtárcsák, tengelykapcsolók és más erőátviteli elemek felszerelésekor. Az elektromos csatlakozáshoz 2-M20X1.5 van előkészítve.

A sorozat előnye továbbá a gyors és egyszerű üzembe helyezés, a nagyon jó ár-érték arány, valamint a különféle iparágakhoz rendelkezésre álló széles megoldásválaszték. Az 1AL OPTIMAL esetében természetesen az IM B3, IM B35, IM B5, IM B14, IM B34 beépítési formák is elérhetők, ami megkönnyíti a különböző konstrukciós követelményekhez való illesztést. Az 1AL-562-4 modellnél mindezt praktikus logisztika egészíti ki. A csomagolás mérete 220 × 130 × 175 mm, a csomagolt tömeg pedig 4 kg, így a raktározás, karbantartás és hajtáscsere során a mozgatás egyszerű marad. Ez a villanymotor ezért megfelelő választás kisebb ipari mechanizmusokhoz, amelyek kompakt háromfázisú hajtást, IP55 védelmet, csendes működést és bevált műszaki alapot igényelnek.
