Elektromos motor 0,09 kW, 2700 ford./perc, 400 V, 1AL-561-2

1AL-561-2 0,09 kW elektromos motor kompakt ipari hajtásokhoz

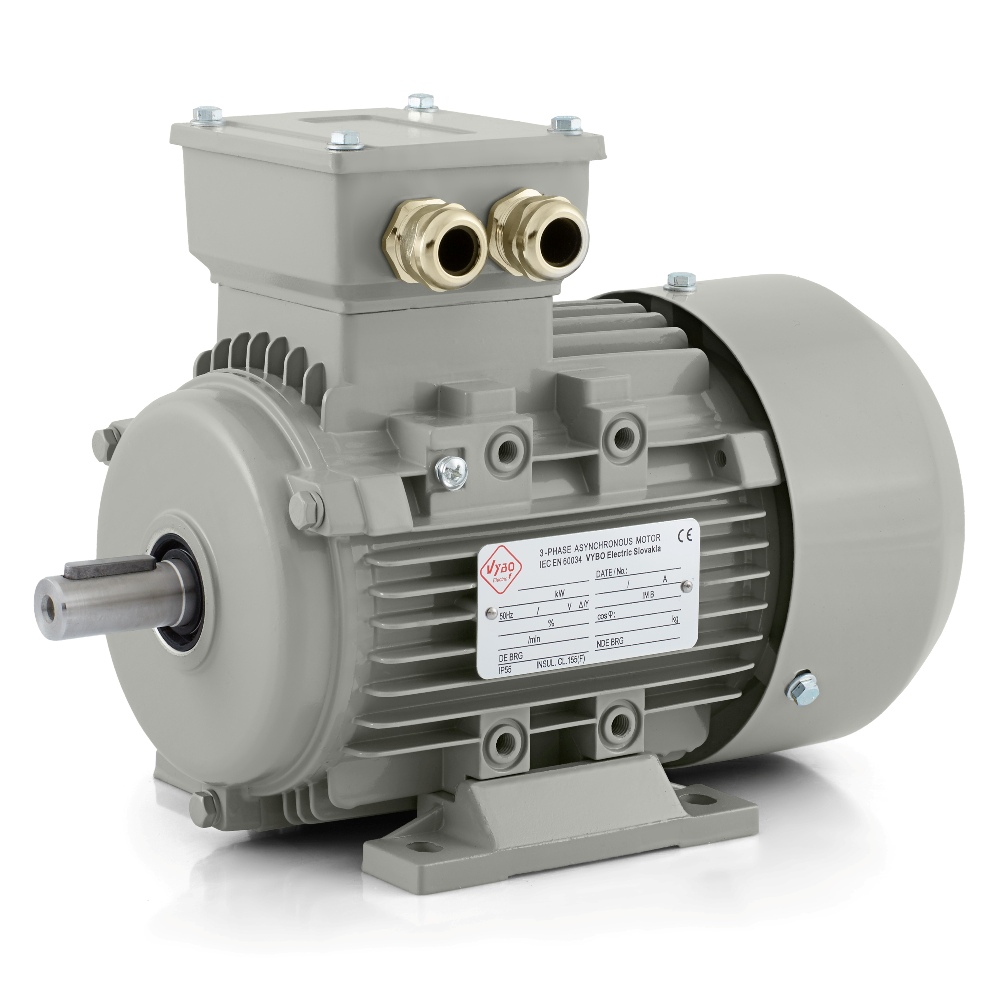

Az 1AL-561-2 elektromos motor az 1AL sorozat háromfázisú aszinkron villanymotorja, amely standard és igényesebb üzemi feladatokra készült, kompakt alumínium vázzal. A 0,09 kW teljesítmény, a 2 pólusú kivitel és az 2700 ford./perc névleges fordulatszám 50 Hz frekvencián gyors és stabil működést biztosít ott, ahol kisebb mechanizmusok pontos mozgatása és helytakarékos méretek szükségesek. A 230/400 V névleges feszültség és a delta/csillag kapcsolás egyszerű integrációt tesz lehetővé a szokásos háromfázisú rendszerekbe.

Az 56-os vázméret ezt a modellt különösen alkalmassá teszi olyan berendezésekhez, ahol a beépítési hely korlátozott, ugyanakkor a normál munkaciklus során megbízható üzem szükséges. Ezekben az alkalmazásokban a kompakt motorház, a stabil fordulatszám és a mindennapos ipari használatra kész konstrukció kombinációja különösen fontos.

Gyakorlatban is hasznos műszaki jellemzők

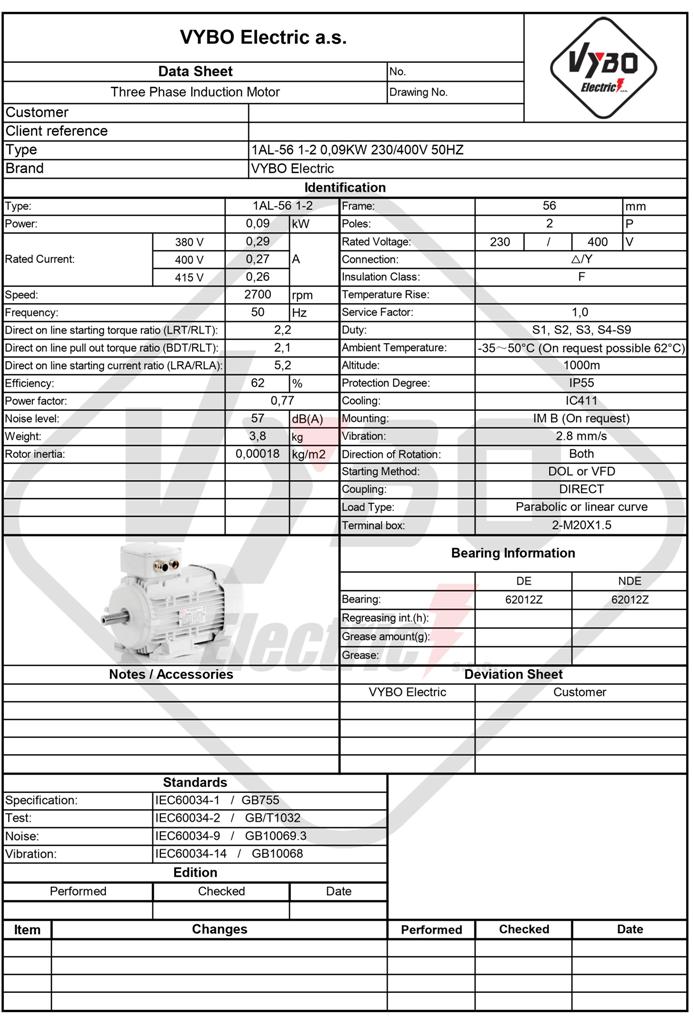

A motor teljesítménytényezője 0,77, hatásfoka pedig 62 %. A névleges áram 0,47 A 230 V-on és 0,27 A 400 V-on, ami megfelelő alapot ad a helyes villamos méretezéshez. Indításkor és átmeneti állapotokban az indítónyomaték 2,2-es aránya, a billenőnyomaték 2,1-es aránya és az indítóáram 5,2-es aránya is fontos. Ezek a paraméterek különösen kisebb technológiákban lényegesek, ahol megbízható indításra, egyenletes járásra és ismételt indításoknál kiszámítható működésre van szükség.

Az 1,0 szerviztényező a névleges üzemi feltételeknek felel meg. Az S1, S2, S3 és S4-S9 üzemmódok elérhetők, így a motor a berendezés jellegétől függően folyamatos és szakaszos üzemre is alkalmas. A parabolikus vagy lineáris terhelési karakterisztika tovább növeli a beépítési lehetőségeket olyan technológiákban, ahol a munkaciklus során eltérő terhelési profilok jelentkeznek.

Tartósság és megbízható működés ipari környezetben

Az 1AL-561-2 olyan környezetekre készült, ahol hosszú távú üzemre és a motor fontos részeinek védelmére van szükség. Az IP55 védettség portól és vízsugártól véd. Az IC411 hűtési mód stabil hőháztartást támogat működés közben. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megbízható ipari alkalmazást tesz lehetővé.

A nyugodt járást 2,8 mm/s rezgési sebesség A osztályban, valamint 57 dB(A) zajszint segíti. Kisebb gépekben, laboratóriumi modulokban vagy gyártási segédmechanizmusokban a csendes működés gyakran ugyanolyan fontos, mint maga a teljesítmény. A motor mindkét irányban foroghat, ami megkönnyíti használatát irányváltó vagy univerzális egységekben. A kiegyensúlyozás fél retesz alkalmazásával történik. A DE és NDE oldalon egyaránt 6201-2Z csapágyak találhatók, kenésükhöz 2. számú lítiumbázisú kenőzsír szolgál.

Alkalmazások, amelyekhez ez a modell természetesen illeszkedik

A motor jellemzői kisebb hajtásokhoz illenek, amelyek nagyobb fordulatszámot és megbízható működést igényelnek túlzott helyigény nélkül. A gyakorlatban kis szállítószalagok, anyagadagolók, címkéző egységek, csomagolómodulok, válogatómechanizmusok és adagolóállomások hajtására használható. Ventilátoregységekben, elszívókban, kisebb szivattyúkban, egyszerű keverőkben, szervizsorokon, laboratóriumi berendezésekben, töltőmodulokban és gyártási segédasztalokban is jól alkalmazható.

Az ilyen berendezésekben különösen fontos a kompakt kialakítás, a fordulatszám és az egyenletes működés kombinációja. A 0,09 kW teljesítményű, 2700 ford./perc fordulatszámú elektromos motor ezért jól illik olyan technológiákhoz, ahol kisebb teljesítmény átvitele mellett is megbízható mechanikai mozgásra és ismétlődő ciklusokban zavartalan működésre van szükség.

Beépítés, csatlakoztatás és az 1AL sorozat rugalmassága

A motor 2-M20X1.5 kábelbevezetéssel rendelkezik. A 220 × 130 × 175 mm csomagolási méret és a 4 kg csomagolt tömeg megkönnyíti a kezelést, tárolást, szállítást és a szervizcserét. A rotor 0,00018 kg·m² tehetetlenségi nyomatéka további információt ad a motor indításkori és üzemállapot-változások alatti viselkedéséről.

Az 1AL sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 beépítési formákban érhető el, ami nagyobb rugalmasságot biztosít géptervezéskor és különféle berendezésekbe történő integráláskor. A sorozat további előnye a magas kompatibilitás, az első pajzs cserélhetősége, a kompatibilis lábak, a megerősített kapocsdoboz, a kapocsdoboz továbbfejlesztett IP55 védelme, az acél ventilátorburkolat, a hűtési hatékonyság növelésére gondosan kialakított váz és a megerősített csapágyak. Speciális technológiai megoldásokhoz a motor DOL indításra, valamint frekvenciaváltóval vagy lágyindítóval történő vezérlésre is alkalmas.

Praktikus választás kisebb ipari egységekhez

Az 1AL-561-2 elektromos motor kompakt vázat, nagy fordulatszámot, IP55 védelmet és mindennapos ipari használatra kész konstrukciót egyesít. Kisebb mechanizmusokban és segédhajtásokban stabil működést, helytakarékos méreteket és jó integrálhatóságot kínál ott, ahol megbízható mozgásra, egyszerű szerelésre és hosszú távú üzembiztonságra van szükség.
