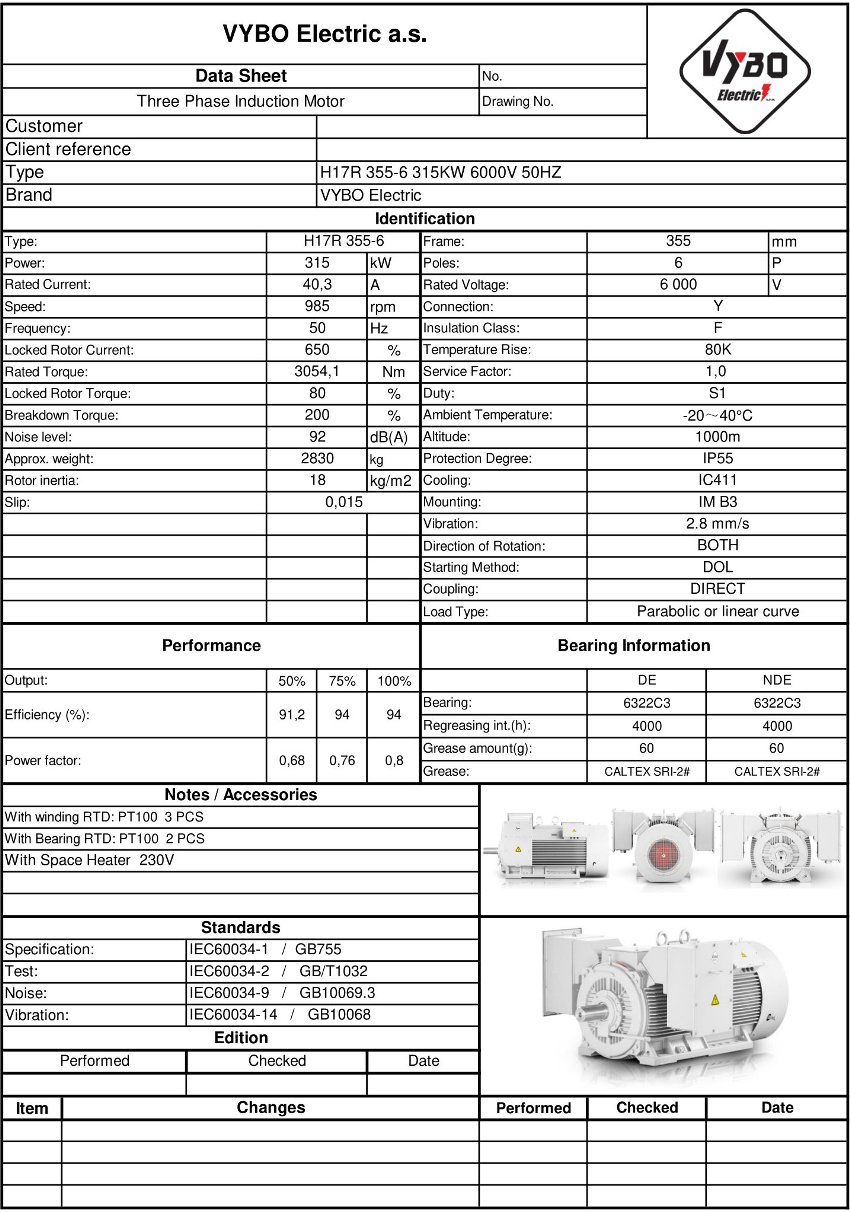

Háromfázisú elektromos motor: H17R-355-6 315KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 355-6 |
| Névleges teljesítmény (kW) | 315 |
| Keretméret (mm) | 355 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 989 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 37,6 |
| Hatásfok 100%-os terhelésnél (%) | 95,3 |
| Teljesítménytényező 100%-os terhelésnél | 0,85 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 3042 |
| Indítónyomaték aránya (LRT/RLT) | 1,1 |
| Billenőnyomaték aránya (BDT/RLT) | 2,1 |
| Indítóáram aránya (LRA/RLA) | 5,8 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 9,6 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 3440 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | lítiumalapú, 2. osztály |
A H17R 355-C-6-6 kompakt teljesítményt kínál olyan üzemekhez, ahol a megbízható indítás, a stabil terhelés és a hosszú távú üzembiztonság döntő. Ennek a 900 ford./perc fordulatszámú elektromos motor teljesítménye 315 kW , és folyamatos használatra készült gyártósorokban, szivattyúállomásokon és nehezebb technológiai egységekben.
A rézszalagból kialakított kalickában lévő rézrotor csökkenti a veszteségeket, és hosszú üzemi ciklusok alatt is segít megőrizni a hőtartalékot. Ez hosszabb élettartamot és jobb ellenállást jelent az ismételt terheléssel szemben, ami jellemző a kohászatra, a kompresszorállomásokra és a nagy szállítási csomópontokra. IE4 energiahatékonysága segít korlátozni az üzemi veszteségeket, ami különösen ott fontos, ahol a motor a nap jelentős részében működik.
Nagy gyárak üzemeltetői számára a hajtás állapotának pontos felügyelete is fontos. A tekercselésben és a csapágyakban elhelyezett PT100 érzékelőkkel végzett hőmérséklet-felügyelet támogatja az időben elvégzett karbantartást és csökkenti a nem tervezett leállások kockázatát. A gyakorlatban ezt a technológiai egységek OEM-gyártói és a szervizcsapatok egyaránt értékelik, amelyeknek a motor hőviselkedését még bármilyen teljesítménykorlátozás előtt ellenőrzés alatt kell tartaniuk.
900 ford./perc fordulatszámú elektromos motor igényes folyamatokhoz megbízható indítással
Mint háromfázisú elektromos motor, ez a hajtás olyan alkalmazásokhoz alkalmas, ahol egyenletes nyomatékátvitel és pontos csatlakozás várható a gépegységekhez. Egy 6 pólusú elektromos motor, amelynek névleges fordulatszáma 989 rpm segít a folyamatot szükségtelen ingadozások nélkül stabil üzemmódban tartani.
- Szivattyúegységek nagyobb hidraulikai ellenállású technológiai vízhez.
- Kompresszoregységek ipari levegőhöz.
- Szellőztetőegységek nagy kiterjedésű gyártócsarnokokhoz.
- Szállítósorok a kőfeldolgozó és cementiparban.
- Malmok és törőberendezések nyersanyag-feldolgozáshoz.
- Keverő- és homogenizáló berendezések vegyipari termeléshez.
- Hengerlő- és adagolómechanizmusok a kohászatban.
- Extruderek és technológiai hajtások a műanyaggyártásban.
- Nagy hajtások szennyvíztisztító telepekhez.
Rézrotor hosszú élettartamhoz folyamatos üzemben
A rotor nagy tartóssága mindenhol előnyös, ahol a hajtástól stabil nyomatékot és minimális szerviz miatti állásidőt várnak el. A rézrotoros kialakítás jobban kezeli a hőterhelést, és hosszú üzem során segít csökkenteni az energiaveszteséget. Ez gyakorlati előny azoknál a soroknál, ahol nincs lehetőség gyakori leállásokra vagy a hatásfok terén kötött kompromisszumokra.
355 mm-es házméret robusztus ipari telepítéshez
A hajtás mechanikai előkészítettsége szintén fontos a gépegységbe történő integráláshoz. A 355 mm -es házméret egyszerűsíti az alapozás kialakítását, az erőátviteli rendszerhez való csatlakozást és a meglévő technológiai egységekbe történő integrálást. A 3440 kg tömeg támogatja a stabilitást nagyobb terhelésű üzem során.
Karbantartási támogatás és elérhető tartozékok
Az elérhető tartozékok bővítik a diagnosztikai és védelmi lehetőségeket üzem közben. Az összeállítás tartalmazza a következőket: 6 x PT100 a tekercselésben, 1 x PT100 az NDE csapágyban, 1 x PT100 a DE csapágyban, kondenzációgátló fűtést és 3 x PTC termisztor, ami segít a motort kevésbé kedvező körülmények között is megbízható indításra kész állapotban tartani.
VYBO Electric ipari hajtásokhoz bevált támogatással
A VYBO Electric olyan üzemekhez szállít megoldásokat, amelyek hosszú élettartamot, műszaki fegyelmet és folyamatos szervizhátteret igényelnek. Ha igényes termelési felhasználásra keres hajtást, használja ki az ajánlatot a H17R 355-C-6-6 modellre, és válasszon olyan motort, amely nagyobb terhelés mellett is támogatja a megbízható működést.
