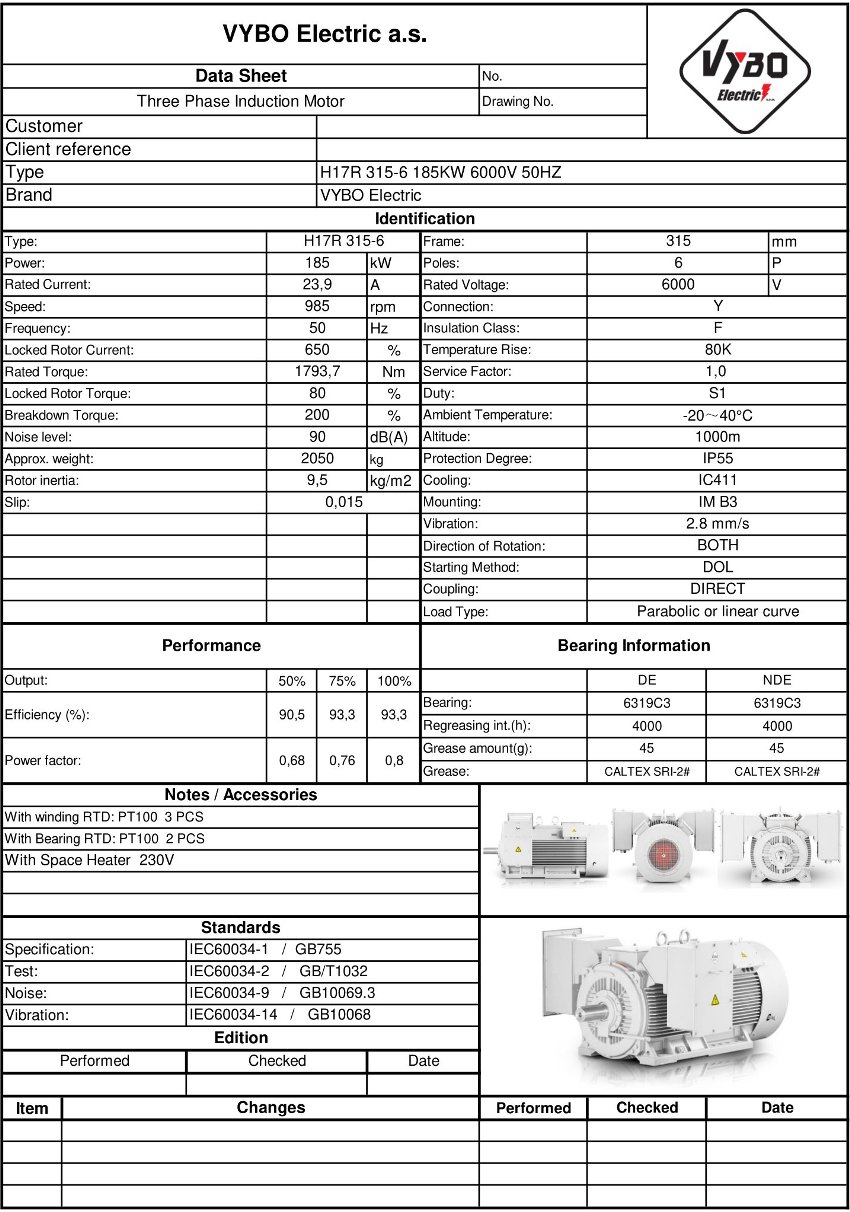

Háromfázisú elektromos motor: H17R-315-6 185KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 315-6 |
| Névleges teljesítmény (kW) | 185 |
| Keretméret (mm) | 315 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 982 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 22,2 |
| Hatásfok 100%-os terhelésnél (%) | 94,6 |
| Teljesítménytényező 100%-os terhelésnél | 0,85 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 1799 |
| Indítónyomaték aránya (LRT/RLT) | 0,90 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 5 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 6,8 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2670 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | lítiumalapú, 2. osztály |
A nehézüzemi energiahatékonyság olyan motorral kezdődik, amely szükségtelen veszteségek nélkül képes kezelni a nagy terheléseket. A H17R 315-A-6-6 185 kW teljesítményű modell közepes méretű vállalatok és nagy gyárak számára egyaránt készült, ahol minden üzemi részletet figyelnek, és minden kilowattóra közvetlenül hat a költségekre. Ebben a kategóriában egy 1000 ford./perc fordulatszámú elektromos motor mindenütt ésszerű választás, ahol a sima indítás, a stabil nyomaték és a folyamatos üzem melletti hosszú élettartam döntő.
IE4 Super Premium hatásfok igényes hajtásokhoz
Az IE4 Super Premium hatásfok lehetőséget ad kisebb veszteségekre hosszú műszakokban és folyamatos terheléssel működő hajtásoknál. A tervezők és a karbantartó csapatok számára egyaránt fontos, hogy ez az energiahatékonyság kisebb hőterhelésben és a teljes technológia kiegyensúlyozottabb működésében jelenjen meg. Éppen ezért egy 1000 ford./perc fordulatszámú elektromos motor olyan sorokhoz megfelelő, ahol gyakori hajtásbeállítás nélkül várnak el megbízható teljesítményt.
- Szalagszállítóknál csökkenti a veszteségeket az ömlesztett anyagok hosszú távú szállítása során.
- Szűrő- és elszívórendszereket ellátó ventilátoroknál stabilizálja a légáramot.
- Technológiai vízszivattyúknál támogatja a szivattyúállomások egyenletes működését.
- Vegyipari keverőknél fenntartja a folyamatos terheléshez szükséges tartalékot.
Kompakt 6 kV-os motor olyan keretben, amely helyet takarít meg a technológiában
A 315 mm-es IEC méretű kialakítás lehetővé teszi a teljes teljesítmény kihasználását olyan tartományban, amely gyakran döntő új energiaelosztó rendszerek tervezésekor vagy régebbi hajtások cseréjekor. Egy ilyen nagyfeszültségű villanymotor segít kompakt gépházi elrendezést fenntartani, miközben megőrzi az igényes indításokhoz szükséges teljesítménytartalékot. A telepítőcsapatok számára az is fontos, hogy a 6000 V-os villanymotor a berendezés alapterületének szükségtelen növelése nélkül illeszkedjen az ipari egységekbe.
Gyakorlati ipari felhasználás
A gyakorlatban vákuumvezetékek vákuumszivattyúihoz, adalékanyag-törőkhöz, műanyag-granulátorokhoz, hengermalmokhoz, extruderekhez, technológiai levegőkompresszorokhoz, dobkeverőkhöz, hűtőtornyokhoz, szénszállítókhoz és nagy centrifugális leválasztókhoz használják.
Hőmérséklet- és csapágyfelügyelet a hajtás hosszabb élettartamáért
A fejlett hőmérséklet-felügyelet támogatja a pontosabb karbantartást és a működés változásaira adott gyorsabb reakciót. A tekercselésben és a csapágypontokon elhelyezett PT100 érzékelők segítenek felismerni az emelkedő hőmérsékletet, mielőtt az a teljes gép megbízhatóságát befolyásolná. A felszereltség páralecsapódást gátló fűtést is tartalmaz, amely segít leállások során és hidegebb környezetnek való kitettség utáni indításkor. Ezzel a megoldással a VYBO Electric megerősíti szerepét az ipari hajtások bevált gyártójaként és forgalmazójaként.
- A tekercselésben lévő 6 x PT100 támogatja a hőmérséklet-felügyeletet a motor kritikus részében.
- Az NDE csapágyban lévő 1 x PT100 segít figyelni a nem hajtásoldal állapotát.
- A DE csapágyban lévő 1 x PT100 kiegészíti a hajtásoldal terhelésének felügyeletét.
- A 3 x PTC termisztor növeli a biztonságot hőmérsékleti eltérések esetén.
Indítási karakterisztika és valós üzem
A 982 ford./perc névleges fordulatszámú hatpólusú villanymotor olyan fordulatszámot kínál, amely megfelel a hirtelen ingadozások nélküli vonóerőt igénylő technológiáknak. A tervezők értékelik az 1799 Nm névleges nyomatékot nehéz berendezések indításakor és a terhelésváltozások alatti stabilitás biztosításakor. A 0,85 teljesítménytényező, a 2670 kg tömeg, a 6,8 kg·m² rotor tehetetlenségi nyomaték, a rotorkosár rézszalagja, valamint a DE és NDE oldalon egyaránt alkalmazott 6322-C3 csapágyak szintén fontosak az igényes egységekbe való integrációnál.
H17R 315-A-6-6 mindenütt történő használatra fel van készítve, ahol a megbízható teljesítmény, az alacsony veszteségek és a pontos üzemi ellenőrzés döntő. Ha gyártósorhoz, az energiaiparhoz vagy nehéz technológiai hajtáshoz van szüksége megoldásra, rendelje meg még ma, hogy projektje késedelem nélkül haladhasson.
