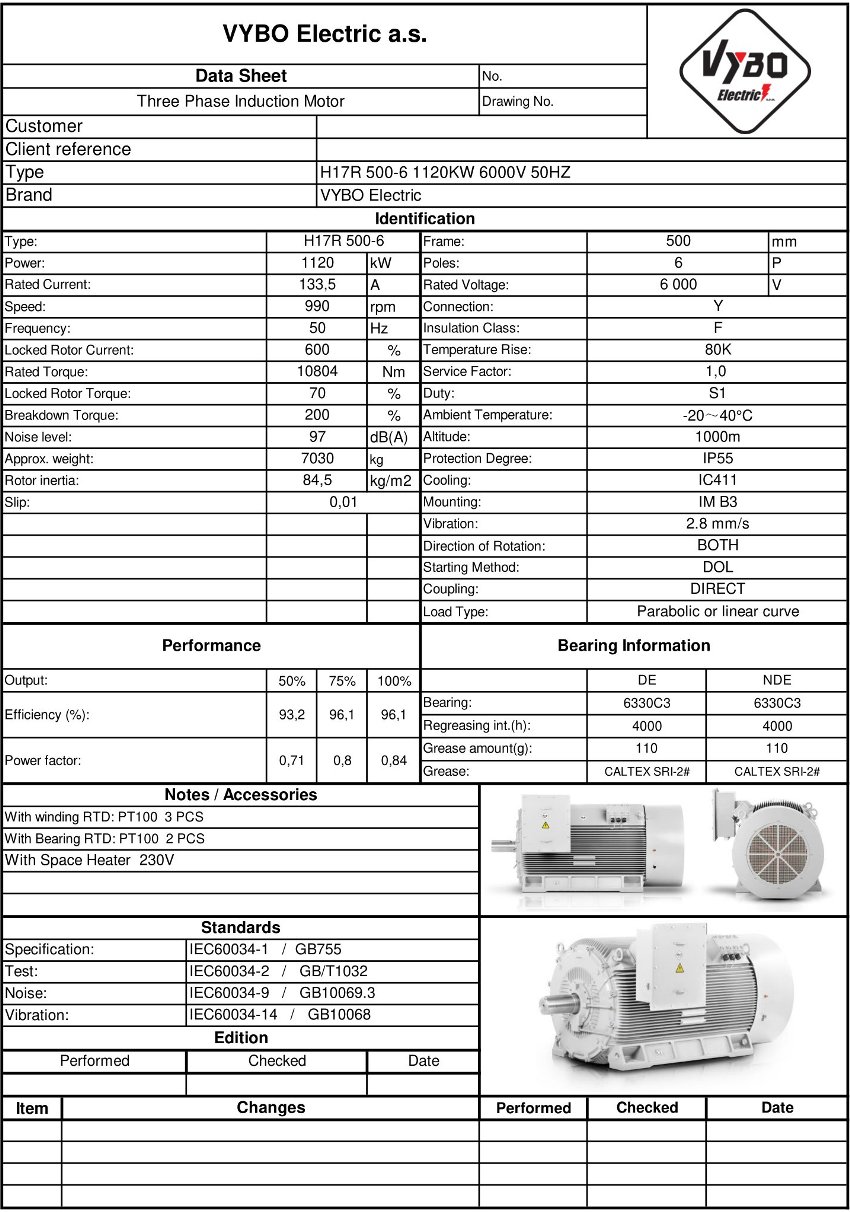

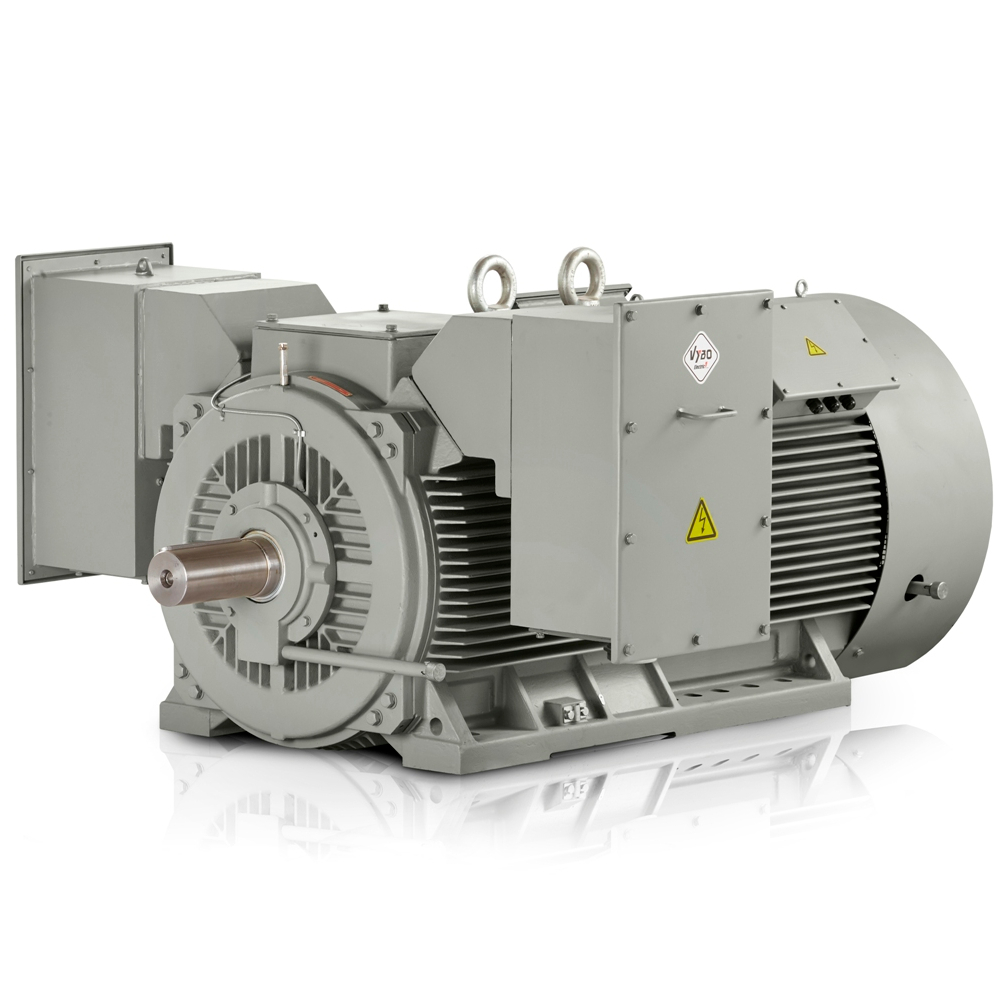

Háromfázisú elektromos motor: H17R-500-6 1120KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 500-6 |
| Névleges teljesítmény (kW) | 1120 |
| Keretméret (mm) | 500 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 994 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 130,4 |
| Hatásfok 100%-os terhelésnél (%) | 96,4 |
| Teljesítménytényező 100%-os terhelésnél | 0,86 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 10761 |
| Indítónyomaték aránya (LRT/RLT) | 1,1 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 6 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 46 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 7000 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | kérésre/kérésre |
| Kenőanyag | kérésre |
A H17R 500-B-6-6 motor kialakítása olyan környezetekhez készült, ahol kompakt teljesítményt várnak el a hajtástól a hálózati terhelés vagy a gép mechanikai reakciójának szükségtelen kompromisszumai nélkül. A gyakorlatban ez a 900 ford./perc kategóriájú villanymotor 994 ford./perc névleges fordulatszámon működik, miközben jellemzői továbbra is megfelelnek olyan nehéz technológiai egységeknek, ahol az egyenletes energiaátvitel és a hosszú távú üzemi stabilitás döntő. 1120 kW-os kivitelben nagy gyárak, technológiai közegek elosztórendszerei és energetikai technológiák számára kínál megoldást, ahol egyenletes vonóerő és a terhelésváltozásokra adott megbízható reakció szükséges.
Rézrotor hatpólusú hajtásban a hosszú élettartamért
A kialakítás központi eleme a rotorkalitkában alkalmazott rézszalag, amely segít alacsonyan tartani a veszteségeket, miközben a hosszú üzemciklusok nagy hőterhelésének is ellenáll. Itt különösen előnyös a hosszú élettartamot biztosító rézrotor, főként nagy terhelésű hajtásokban, ahol fontos az állásidők és az ismételt karbantartási beavatkozások csökkentése. A nehéziparban ez a megoldás értékes szivattyúk, kompresszorok és technológiai szállítórendszerek esetén, mert csökkenti a rotor károsodásának kockázatát gyakori indítás és változó teljesítményigény mellett.
Az ilyen koncepciójú háromfázisú villanymotor olyan alkalmazásokhoz alkalmas, amelyek pontos összehangolást igényelnek a gyártósor technológiájával és az energiaáramlás szabályozásával. A hatpólusú villanymotor megnevezés itt olyan üzemmódot jelent, amely segít elérni a szükséges fordulatszámot a gép mechanikai csatlakozásainak szükségtelen terhelése nélkül. A gyakorlatban ezt azok az üzemeltetők értékelik, akik hosszú gyártási műszakokat, szezonális csúcsterheléseket és nagy hőterhelésű folyamatos üzemet kezelnek.
IE4 hatásfok igényes ipari hajtásokhoz
Az IE4 Super Premium hatásfok mindenütt fontos, ahol az energiaegyensúlyt egész évben figyelik, és minden kilowattóra hozzájárul a termelési költségekhez. A nagy hatásfok különösen hosszú napi üzemidővel működő alkalmazásokban érezhető, mivel a motor kisebb veszteséggel és kedvezőbb hőprofillal alakítja át az elektromos fogyasztást mechanikai teljesítménnyé. Ez praktikus megoldás olyan technológiai hajtásokhoz, amelyek egyszerre igényelnek teljesítménytartalékot és gazdaságosabb üzemet.
Ez a kialakítás olyan ágazatok hajtástechnikáját is támogatja, ahol a teljesítményigény a gyártási tétel vagy a technológiai kör nyomása szerint változik. A 0,86 teljesítménytényezőnek és a 96,4 % hatásfoknak köszönhetően a motor jól alkalmazható olyan projektekben, ahol transzformátormezők optimalizálásával és nagy üzemek stabil energiaellátásával foglalkoznak. Az üzemeltető számára ez kevesebb szükségtelen hőt jelent a motor környezetében és jobb feltételeket a teljes egység hosszú távú működéséhez.
Frekvenciaválasztási lehetőség a hálózati viszonyokhoz
A frekvenciaválasztási lehetőség teret ad a tervezőknek, hogy a motort az adott hálózathoz, gyártási szabványhoz és a gép exportcélú használatához igazítsák. A gyakorlatban fontos, hogy a megoldás 60 Hz-es kivitelben is elérhető legyen, ami megkönnyíti az eltérő földrajzi piacokra szánt gyártósorokba vagy különböző üzemeltetési szabványú technológiai egységekbe való integrációt. Az ilyen rugalmasságú nagyfeszültségű villanymotor ezért könnyebben illeszthető olyan elosztórendszerekhez, amelyek a fordulatszám és a nyomatékprofil pontos összehangolását igénylik.
A 10761 Nm névleges nyomaték támogatja az indítást és a stabil munkát nagy tehetetlenségű tengelyen. A rotor 46,0 kg·m² tehetetlenségi nyomatéka segít kiegyenlíteni a dinamikus változásokat, ami különösen előnyös olyan gépeknél, amelyek gyakran váltanak terhelt és terheletlen üzem között. Ez a 900 ford./perc kategóriájú villanymotor ezért jól teljesít olyan technológiákban, ahol a teljesítmény egyenletes növelése és a hajtás terhelés alatti szabályozott viselkedése döntő.
500 mm-es keretméret nagy terhelésű üzemi egységekhez
Az 500 mm-es keretméret szilárd alapot biztosít robusztus gépkeretekbe történő beépítéshez és hosszú távú működéshez rezgéssel, porral és magasabb hőmérséklettel terhelt környezetben. A 7000 kg-os tömeg támogatja az egység merevségét és segít stabilizálni a teljes hajtást igényes indítások és folyamatos üzem során. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály tartalékot ad olyan alkalmazásokban, ahol hosszú idő alatt hő halmozódik fel, és megbízható tekercsvédelemre van szükség.
A rendelkezésre álló mérés és motorállapot-felügyelet a karbantartás szempontjából is fontos. A 6xPT100 tekercselésben, 1xPT100 NDE csapágyban, 1xPT100 DE csapágyban, kondenzációgátló fűtés és 3xPTC termisztor kialakítás lehetővé teszi az üzemi körülmények hatékonyabb felügyeletét és az eltérésekre adott reakciót még azelőtt, hogy azok állásidővé fejlődnének. A VYBO Electric ISO-tanúsítványok szerint működik, ami ipari projektekben gyakorlati támogatást ad az ismételhető gyártáshoz és a szállítási dokumentációhoz.
Felhasználás olyan folyamatokban, ahol a folyamatos működés döntő
A motort érczúzó malmokban, nagy légszállítású ventilátorokban, fő keringtető szivattyúkban, technológiai levegő kompresszoraiban, extruderekben, vegyipari keverőkben, nagy tehetetlenségű szállítórendszerekben, vízszivattyú-állomásokon, kohászati fúvókban, ömlesztett anyagok szárítóiban, nagy terhelésű szállítószalagokban, nagyméretű köszörűgépekben és hengerlőegységek hajtásaiban használják. Ezeknél az alkalmazásoknál nemcsak a névleges erő, hanem a stabil üzemmód fenntartásának képessége is döntő hosszú terhelés és ismételt indítások mellett.
H17R Compact PRO-HV hosszú távú megbízhatósághoz a nehéziparban
A H17R Compact PRO-HV sorozat olyan üzemeltetőknek készült, akik egyetlen motort szeretnének többféle üzemi forgatókönyvhöz bonyolult mechanikai átalakítás nélkül. A VYBO Electric ezt a megoldást megbízható kivitelezésre, következetes dokumentációra és a teljes hajtás élettartamát támogató paraméterekre építi. Ha gyártósorhoz, energetikai egységhez vagy nagy fogyasztású technológiához keres hajtást, használja ki az ajánlatot, és válasszon olyan megoldást, amely tartalékot biztosít hosszú távú teljesítményhez és alacsonyabb üzemeltetési költségekhez.
