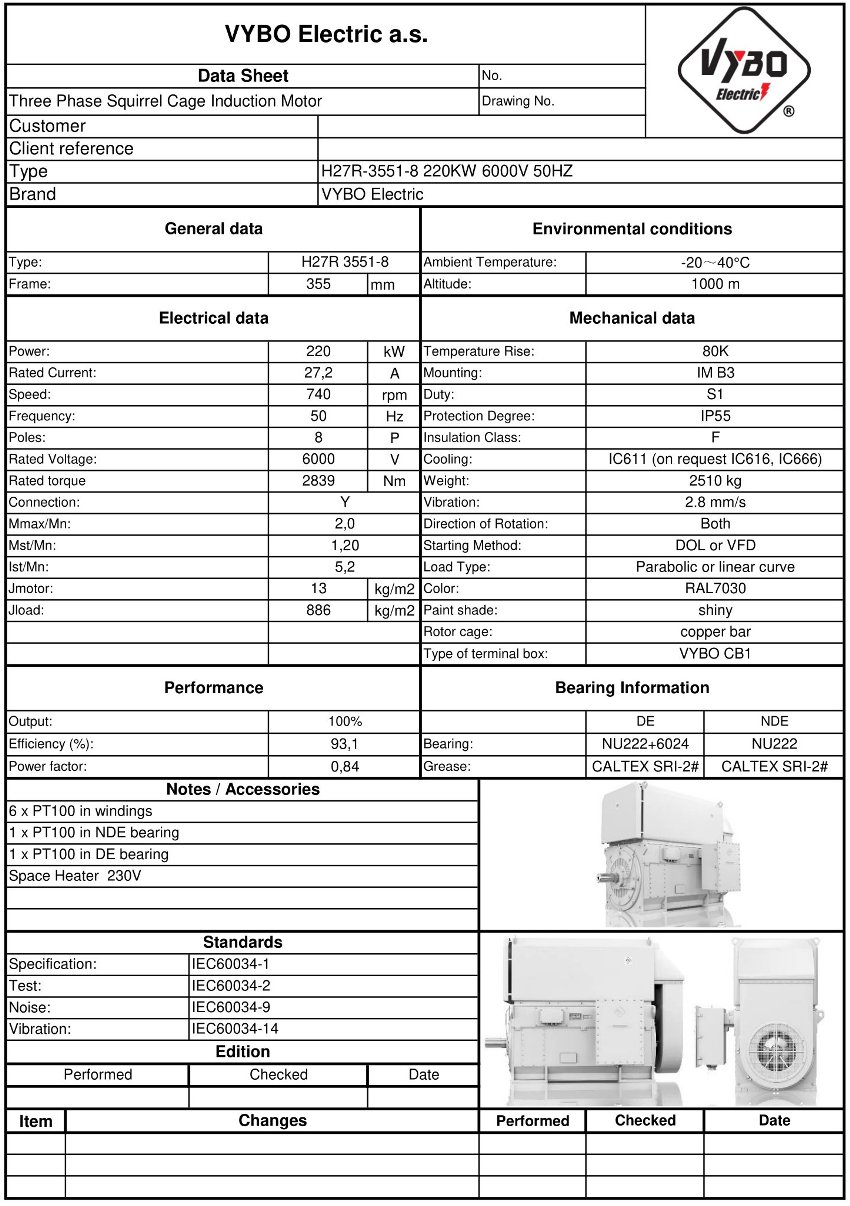

Háromfázisú villanymotor: H27R-3551-8 220KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H27R 3551-8 |
| Névleges teljesítmény (kW) | 220 |
| Vázméret (mm) | 355 |
| Pólusok száma | 8 |
| Névleges fordulatszám (rpm) | 740 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 27,2 |
| Hatásfok 100%-os terhelésnél (%) | 93,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,84 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 2839 |
| Indítónyomaték aránya (LRT/RLT) | 1,20 |
| Billenőnyomaték aránya (BDT/RLT) | 2,0 |
| Indítóáram aránya (LRA/RLA) | 5,2 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 13 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 886 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2510 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
A H27R 3551-8-6 olyan üzemek megoldása, amelyek nagy teljesítményt, alacsony veszteséget és stabil folyamatos működést igényelnek. Ez a 750 ford./perc villanymotor 220 kW teljesítménnyel 6000 V-os tápellátásra készült, és kiegyensúlyozott arányt biztosít az üzemi hatékonyság, a nyomatéktartalék és a tartós terhelés alatti megbízhatóság között. A HV villanymotorok kategóriájában olyan megoldás, amely ott teljesít jól, ahol az energiafegyelem és a kemény ipari használatra felkészített konstrukció meghatározó.
Az energiahatékonyság csökkenti a költségeket tartós terhelésnél
A motor 93,1 % hatásfokot és 0,84 teljesítménytényezőt ér el, ami segít korlátozni a felesleges energiaveszteségeket a teljesítményhajtásokban. Az IE4 Super Premium hatásfok ebben a szegmensben különösen fontos olyan alkalmazásoknál, ahol a motor hosszú órákon át megszakítás nélkül működik, és minden veszteségcsökkentés megjelenik a teljes üzemeltetési költségben. A 27,2 A névleges áram és a 740 ford./perc névleges fordulatszám mellett a hajtás ésszerűen illeszthető a sor üzemi követelményeihez, miközben a H27R-HD-Modular modern, stabilitást és szervizelérhetőséget előtérbe helyező technológiákhoz is alkalmas.
Az IC611 levegő-levegő hűtés igényes környezetben is alkalmassá teszi a motort
A fő konstrukciós előny az IC611 levegő-levegő hűtés, amely zárt hűtőkörben működik és segít tisztán tartani a motor belsejében lévő levegőt. Ez javítja az alkalmasságot olyan helyeken, ahol por, nedvesség vagy korrozív összetevők vannak a levegőben, mivel a belső hűtőtér nincs közvetlenül kitéve a környező légkörnek. A nagy teljesítmény tartós terhelés mellett is ellenőrzött marad, ami ipari használatú nagyfeszültségű villanymotornál alapvető.
Az állórész tekercselésének VPI impregnálása növeli a rezgésállóságot
Az állórész tekercselését VPI technológiával impregnálják, ami támogatja a nedvességgel, porral és rezgéssel szembeni ellenállást. Nagy hajtásoknál ez a védelem különösen fontos gyakori indításokkal, terhelésváltozásokkal és hosszú üzemciklusokkal járó környezetben. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály gyakorlati tartalékot biztosít a hőstabilitáshoz, növelve a megbízhatóságot nagy terhelésű alkalmazásokban. A H27R-HD-Modular így olyan konstrukciós alapot kínál, amely hosszú élettartamot és állandó paramétereket igénylő ipari egységekhez megfelelő.
A nyomatéktartalék segít indításkor és terheléskor
A 2839 Nm névleges nyomatékot a névleges nyomaték 1,2-szeresét elérő indítónyomaték és a névleges nyomaték 2-szeresét elérő billenőnyomaték egészíti ki. A névleges áram 5,2-szeresét elérő indítóáram fontos érték a tápellátás, a védelmi elemek és a vonalvédelem tervezésekor, mert lehetővé teszi a hajtás villamos infrastruktúrájának pontosabb konfigurálását. Ennek a nyolcpólusú villanymotornak a rotor-tehetetlensége 13,0 kg·m², a terhelési tehetetlensége pedig 886,0 kg·m², ami fontos a hajtott mechanizmushoz történő kapcsolás tervezésekor.
A konstrukciós adatok megkönnyítik az integrációt nehéz technológiákba
A 355 mm-es keretméret és a 2510 kg csomagolási tömeg nagy technológiai egységekhez készült robusztus hajtást jelez. A DE oldali 6322-C3 és az NDE oldali 6322-C3 csapágy megbízható működést támogat radiális és kombinált terheléseknél, ami folyamatos mechanikai terhelésű alkalmazásokban fontos. A H27R-HD-Modular sorozat motorjai ezért ott alkalmasak, ahol pontos méretezésre, térbeli integrációra és felesleges beavatkozások nélküli hosszú távú üzembiztonságra van szükség.
A tipikus ipari alkalmazásokban stabil teljesítményt biztosít
A H27R 3551-8-6 olyan megoldásokhoz készült, amelyek nagy teljesítményt, alacsony veszteséget és igényes körülményekkel szembeni ellenállást kombinálnak. Tipikusan a következő üzemekben használják:
- Folyamatvíz- és keringetőkörök fő szivattyúegységei.
- Metallurgiai, energetikai és vegyipari üzemek szellőzőrendszerei.
- Folyamatos nagy teljesítményt igénylő kompresszorállomások.
- Ütő- és állandó terhelésű malmok és zúzósorok.
- Nagy gyártóüzemek hengerlési és szállítási technológiái.
- OEM-egységek energiatermeléshez, feldolgozóiparhoz és nehézgépgyártáshoz.
Ha hosszú távú használatra olyan hajtásra van szüksége, amely gazdaságos működést, robusztus konstrukciót és ipari körülményekre való felkészültséget ötvöz, a H27R 3551-8-6 megfelelő választás. Projektfelhasználásra, készletfeltöltésre vagy meglévő technológia gyors cseréjére rendelje meg ezt a motort még ma, hogy biztosítsa az elérhetőséget a legközelebbi telepítési időpontra.
