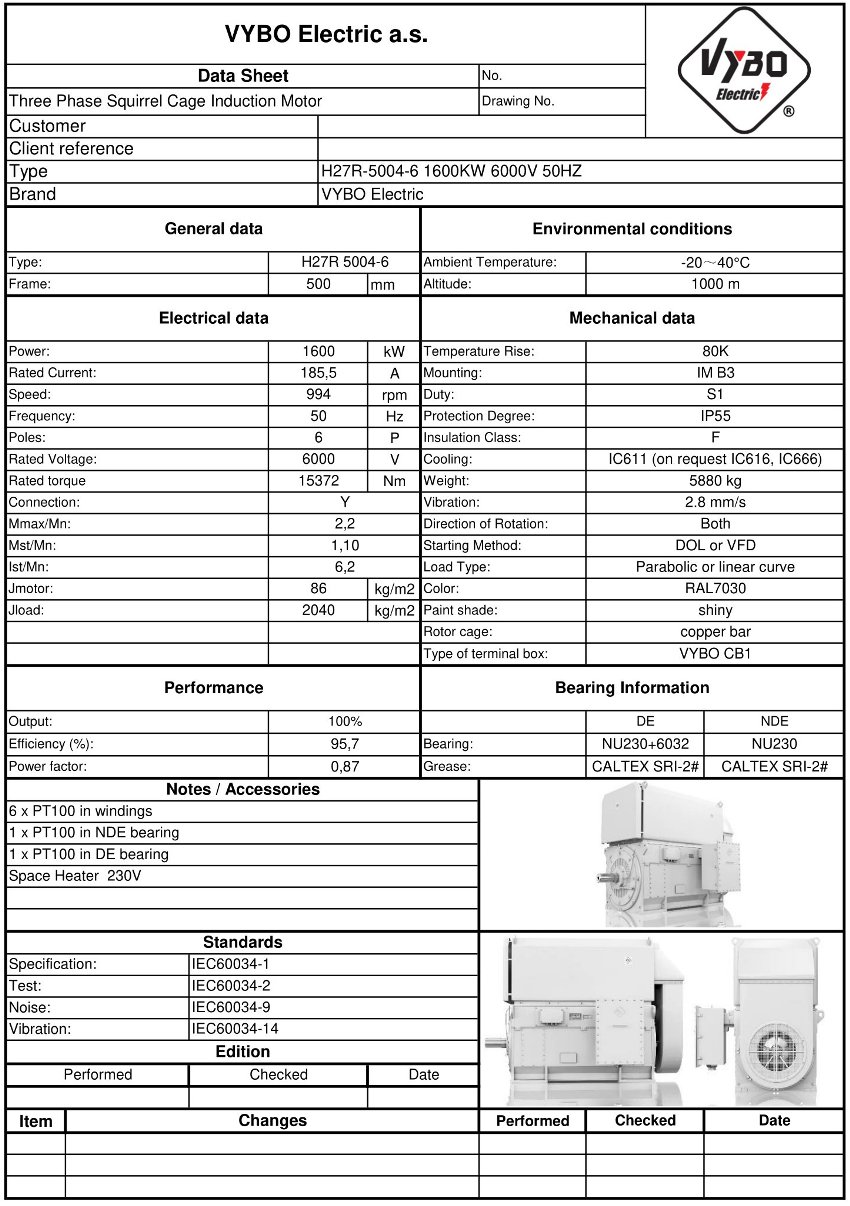

Háromfázisú villanymotor: H27R-5004-6 1600KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H27R 5004-6 |
| Névleges teljesítmény (kW) | 1600 |
| Vázméret (mm) | 500 |
| Pólusok száma | 6 |
| Névleges fordulatszám (rpm) | 994 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 185,5 |
| Hatásfok 100%-os terhelésnél (%) | 95,7 |
| Teljesítménytényező 100%-os terhelésnél | 0,87 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 15372 |
| Indítónyomaték aránya (LRT/RLT) | 1,10 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 6,2 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 86 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 2040 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5880 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | NU238-C3+6040-C3/NU230-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
A H27R 5004-6-6 nagy ipari egységek számára magas energiahatékonyságot, kisebb üzemfelügyeleti igényt és stabil megtérülést biztosít hosszú távú használat mellett. Ez a 900 ford./perc villanymotor 1600 kW teljesítménnyel és 6000 V feszültséggel olyan alkalmazásokhoz készült, ahol a megbízható teljesítményátvitel, a jó hőviselkedés és a tartós terheléssel szembeni ellenállás meghatározó. 994 ford./perc névleges fordulatszámának köszönhetően olyan technológiákhoz alkalmas, amelyek állandósult üzemben működnek és pontosan meghatározott munkapontot igényelnek.

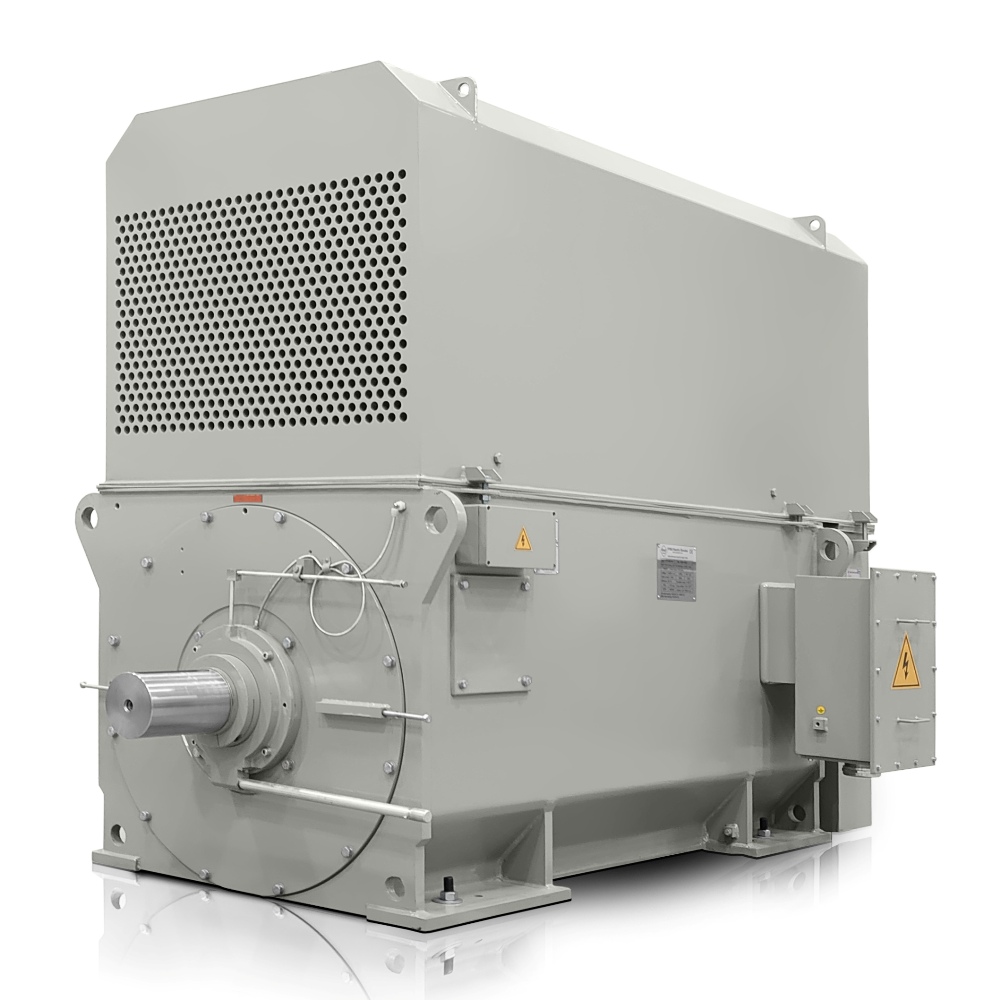

A H27R-HD-Modular sorozat hegesztett acélváza nagy merevséget biztosít kedvező tömeg mellett, és megkönnyíti a nagy gépek mozgatását szállítás és telepítés közben. A zárt hűtőkör IC611 levegő-levegő hűtéssel segít tisztán tartani a motor belsejét, ami fontos poros üzemekben és nagyobb korrozív terhelésű környezetben. A rézrudakból készült rotor-kalitka alacsony villamos veszteséget, jobb hőállóságot és hosszú élettartamot támogat ismétlődő terheléseknél.
Üzemeltetési költségmegtakarítás stabil hatásfokkal
A 95,7 % magas hatásfok és a 0,87 teljesítménytényező segít csökkenteni az energiaveszteséget folyamatos üzemben. A megoldás megkönnyíti a teljesítménymérleg tervezését és a betáplálási ágak méretezését. A gyakorlatban ez kevesebb felesleges melegedést, kedvezőbb üzemeltetési költségeket és a beépített teljesítmény jobb kihasználását jelenti hosszú technológiai ciklusok során.
- A 185,5 A névleges áram támogatja a védelem és a csatlakozás pontos tervezését.
- A 15372 Nm névleges nyomaték tartalékot biztosít nehéz indításokhoz és állandó terhelésekhez.
- Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály növeli a hőtechnikai üzembiztonságot.
- Az 5880 kg csomagolási tömeg nagy teljesítményű hajtásokhoz készült robusztus konstrukciót jelez.
Pontos viselkedés indításkor és hálózati terhelésnél
Az indítórendszer tervezésekor a nyomaték- és áramprofil is fontos. Az indítónyomaték a névleges nyomaték 1,1-szerese, a billenőnyomaték 2,2-szerese, az indítóáram pedig a névleges áram 6,2-szerese, ami megkönnyíti a védelem, az indítóberendezés és a hálózati tartalék méretezését. Nagy technológiák üzemeltetői számára ez fontos alap a transzformátorral, lágyindítóval vagy frekvenciaváltóval való összehangoláskor, ha ezek a rendszer részét képezik.
Ez a háromfázisú villanymotor ott használatos, ahol stabil teljesítmény, nagyfeszültség és hosszú ipari ciklusokon át megbízható működés szükséges. Nagyfeszültségű villanymotorként a nagyfeszültségű ipari hajtások kategóriájába tartozó alkalmazásokat szolgálja, ahol terhelésállóság, jó hűtés és a meglévő villamos elosztórendszerekbe való egyszerűbb integráció az elvárás.
Alkalmazás nehéz technológiában és energiatermelésben
A H27R 5004-6-6 a folyamat- és energiaipar alkalmazásainak széles körét lefedi. Használják finomítói kompresszorok, hűtő- és technológiai vízszivattyúk, energiatermelő egységek ventilátorai, elszívóventilátorok, égési és szűrősorok fúvói, vegyipari keverők, bányászati zúzók, hengerlőegységek, segéd vontatási hajtások, érck szállítók, granulátorok, brikettáló prések, nyersanyagőrlők, nagy centrifugális szeparátorok és nehézipari tekercselő berendezések hajtására.
Konstrukciós megoldás hosszú távú üzemhez
A DE oldali NU238-C3+6040-C3 és az NDE oldali NU230-C3 csapágyelrendezés nagy terhelés mellett is támogatja a rotor stabilitását. A 86,0 kg·m² rotor-tehetetlenséget és a 2040,0 kg·m² terhelési tehetetlenséget figyelembe kell venni az indítás, a fékezés és a technológiai egységhez történő mechanikai kapcsolás tervezésekor. A H27R 5004-6-6 ezért kiegyensúlyozott megoldást kínál olyan környezetekhez, ahol hosszú élettartam és a környezeti feltételek változásával szembeni kis érzékenység az elvárás.
A H27R-HD-Modular sorozatban a VYBO Electric a robusztus mechanikát, a hatékony hűtést és a nagy teljesítményekhez megfelelő paramétereket egyetlen, ipari használatra kompromisszumok nélkül előkészített egységben egyesíti. A projektosztályok, a karbantartás és a beszerzés számára ez a 900 ford./perc villanymotor olyan megoldás, amely támogatja a hatékony üzemet, a pontos tervezést és a technológia magas rendelkezésre állását. A műszaki dokumentáció kiegészítéséhez és az alkalmazáshoz szükséges rendeléshez használja ki az ajánlatot, és válasszon megbízható teljesítményt nyújtó megoldást igényes üzemhez.
