Háromfázisú villanymotor: H27R-5002-2 1600KW 6000V 50HZ

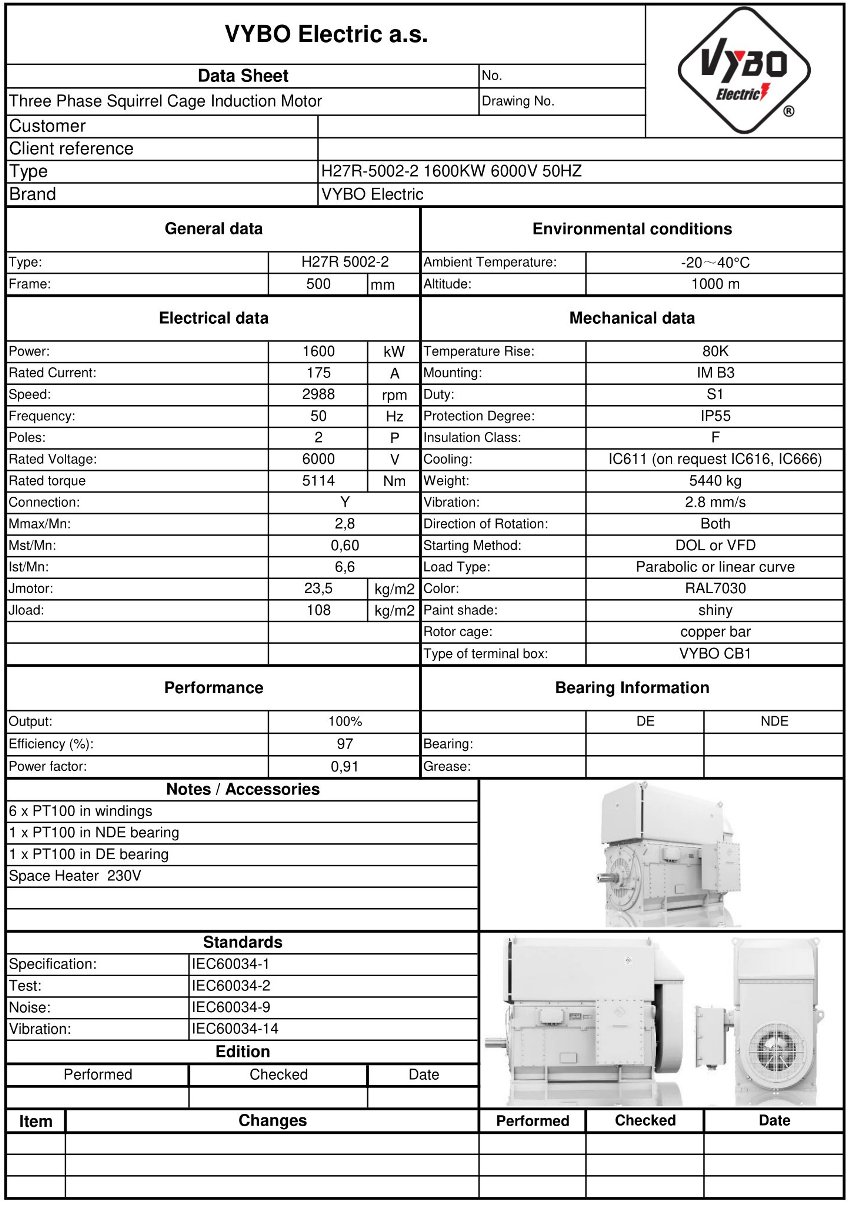

| Alapvető műszaki adatok | |
| Motortípus | H27R 5002-2 |
| Névleges teljesítmény (kW) | 1600 |
| Vázméret (mm) | 500 |
| Pólusok száma | 2 |
| Névleges fordulatszám (rpm) | 2988 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 175 |
| Hatásfok 100%-os terhelésnél (%) | 97 |
| Teljesítménytényező 100%-os terhelésnél | 0,91 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 5114 |
| Indítónyomaték aránya (LRT/RLT) | 0,60 |
| Billenőnyomaték aránya (BDT/RLT) | 2,8 |
| Indítóáram aránya (LRA/RLA) | 6,6 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 23,5 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 108 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5440 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | Kérésre/Kérésre |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
Az IC611 levegő-levegő hűtés kisebb termikus terhelést és nagyobb üzembiztonságot biztosít a nagy teljesítményű hajtások számára hosszú munkaciklusok alatt. Az 1600 kW teljesítményű H27R 5002-2-6 modellt olyan alkalmazásokhoz tervezték, ahol a veszteségek megbízható elvezetése, a magas hatásfok és az üzemeltetési költségek szabályozása döntő fontosságú. Ezen a teljesítményszinten a magas fokú gazdaságosság a hajtástervezés közvetlen részévé válik, nem csupán egy további paraméterré.
Ez a 2 pólusú villanymotor olyan ipari egységekhez készült, amelyeknek pontos és stabil teljesítményre van szükségük 6000 V-os tápellátásról. A 2988 ford./perc névleges fordulatszám, a 175 A névleges áram, az 5114 Nm névleges nyomaték és a 0,91 teljesítménytényező kiegyensúlyozott alapot biztosít a frekvenciaváltók, a védelem és a tápellátó mezők méretezéséhez. A 97 %-os hatásfok csökkenti az energiaveszteségeket és támogatja a hosszú távú üzemeltetési gazdaságosságot a nehézipari termelésben.
Energiahatékonyság folyamatos üzemben
Nagy gyárak üzemeltetői számára fontos, hogy a motor hosszú napi terhelés mellett is megőrizze teljesítményét a veszteségek szükségtelen növekedése nélkül. Az IE4 Super Premium hatásfok éppen ebben segít, mert korlátozza az energia hővé alakulását, és ezzel teret biztosít a nagy teljesítményű hajtások stabil és gazdaságos működéséhez. Az ilyen léptékű hajtástechnika olyan konstrukciót igényel, amely a változó technológiai feltételeket is képes kezelni a megbízhatóság csökkenése nélkül.
Tekercskonstrukció és környezeti ellenállás
Az állórész tekercselésének VPI impregnálása növeli a nedvességgel, porral és rezgéssel szembeni ellenállást, ami előnyös a kohászatban, a vegyipari termelésben és folyamatos vibrációs terhelésű üzemekben. Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt tartalékot biztosít hosszú távú termikus terheléshez. A 23,5 kg·m² tehetetlenségi nyomatékú rotor és a 108,0 kg·m² tehetetlenségű terhelés lehetővé teszi a motor alkalmazását nagyobb mechanikai követelményű rendszerekben anélkül, hogy szükségtelenül szűk lenne a tervezési tartomány.
Indítási és nyomatéktartalék nehéz mechanizmusokhoz
Az indítás tervezésekor figyelembe kell venni, hogy az indítónyomaték eléri a névleges nyomaték 0,6-szeresét, a billenőnyomaték a névleges nyomaték 2,8-szeresét, az indítóáram pedig a névleges áram 6,6-szeresét. Ezek az értékek fontosak a kapcsolótáblák és védelmi elemek méretezésénél, valamint a nagy technológiai blokkokat ellátó hálózatok tápellátási tartalékának értékelésénél. Az 5440 kg-os csomagtömeg azt is megerősíti, hogy nehézipari alkalmazásra szánt motorról van szó, ahol a kezelést és a telepítést rendszerint már az összeszerelés előtt megtervezik.
Nagyobb légszennyezettségű vagy korrozív környezetű üzemekben a hőcserélővel ellátott zárt hűtőkör gyakorlati előny, mert tisztán tartja a gép belső levegőjét és segít stabilizálni a hosszú távú paramétereket. Olyan alkalmazásokban, mint a törősorok, szállítópálya-csomópontok, technológiai vízszivattyúk, kompresszorállomások, ventilátoregységek, malmok, keverőállomások és extruderhajtások, a teljesítmény így hatékonyabban kombinálható a motor aktív részeinek védelmével.
Alkalmazás nagy üzemekben és energiarendszerekben
A H27R 5002-2-6 modellt mindenütt alkalmazzák, ahol folyamatos üzemhez és a mechanikai energia pontosan szabályozott leadásához robusztus nagyfeszültségű villanymotor szükséges. Az IC611 levegő-levegő hűtésű kialakításnak köszönhetően olyan területekre is alkalmas, ahol a technológiai porral vagy agresszívebb környezettel való közvetlen érintkezés növelné a szervizigényt. A tápellátási paraméterekkel és az IE4 osztályú hatásfokkal együtt olyan megoldást jelent, amely hosszú szervizintervallumokat és kiszámítható működést támogat.
- Kohászati ventilátorhajtások elszíváshoz és levegőkeringetéshez.
- Hűtővíz-szivattyúk energiatermelő egységekben.
- Kompresszorállomások technológiai levegőhöz.
- Malmok cement- és ércfeldolgozásban.
- Törősorok a bányászatban.
- Keverő- és elegyítőegységek a vegyipari termelésben.
- Szállítórendszerek ömlesztett anyagokhoz.
- Extruder- és hengerhajtások nagy tehetetlenségi terheléssel.
Szerviz- és projektmegfontolások
A DE-csapágy kérésre elérhető, csakúgy, mint az NDE-csapágy, így a végleges megoldás egy konkrét projekt követelményeihez igazítható. A kiválasztás során célszerű a mechanikai elrendezést, az indítási módot, a védelmet és a hűtést a terhelési jellemzőkkel összehangolni, hogy a motor a várt üzemi tartományban nem kívánt veszteségek nélkül működjön. A projektdokumentáció szempontjából az is fontos, hogy ez a 3000 ford./perc fordulatszámú villanymotor olyan szegmensbe tartozik, ahol a tervezési pontosság közvetlenül a hajtás élettartamában jelentkezik.
Azonnali projektalkalmazásra előkészített megoldás
Ha üzeme 1600 kW teljesítményt, 6000 V-os tápellátást és magas üzembiztonságot igényel, a H27R 5002-2-6 nagy technológiai egységek alapjaként készen áll. Használja ki a hatékony hűtés, a magas hatásfok és a tartós tekercselés kombinációját korszerűsítésnél vagy új projektben. Rendelje meg ezt a motort időben, hogy a tervezett technológiai bővítés során a lehető legkisebb legyen az állásidő.
