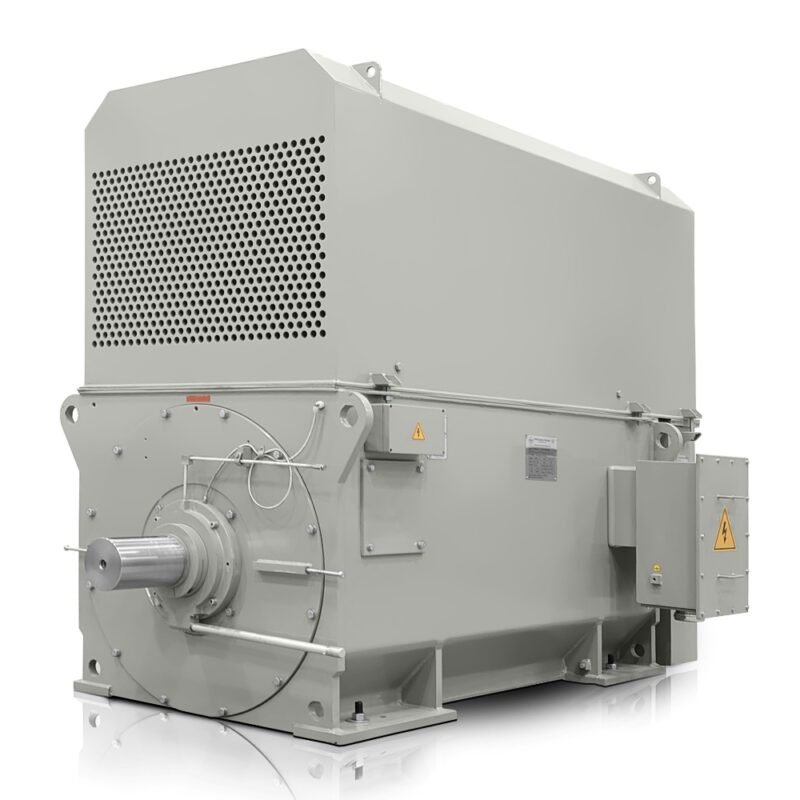

Háromfázisú villanymotor: H27R-5001-2 1400KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H27R 5001-2 |
| Névleges teljesítmény (kW) | 1400 |
| Vázméret (mm) | 500 |
| Pólusok száma | 2 |
| Névleges fordulatszám (rpm) | 2988 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 153,2 |
| Hatásfok 100%-os terhelésnél (%) | 96,9 |
| Teljesítménytényező 100%-os terhelésnél | 0,91 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 4475 |
| Indítónyomaték aránya (LRT/RLT) | 0,60 |
| Billenőnyomaték aránya (BDT/RLT) | 2,9 |
| Indítóáram aránya (LRA/RLA) | 6,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 21,2 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 93,7 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5200 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | Kérésre/Kérésre |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
A H27R 5001-2-6 olyan üzemek számára kínál megoldást, ahol a stabil teljesítmény, a hosszú élettartam és az alacsonyabb állásidőköltség döntő fontosságú. Ez a 2900 ford./perc fordulatszámú villanymotor 1400 kW teljesítménnyel és 6000 V feszültséggel nehézüzemi alkalmazásra készült energiatermelésben, nyersanyag-feldolgozásban és nagy termelősorokon, ahol nagy terhelés mellett megbízható működés és 96,9 %-os hatásfokú, hatékony teljesítmény szükséges.
A konstrukció alapja a hegesztett acélváz, amely a nagy motor számára nagy merevséget biztosít ésszerű tömeg mellett, miközben egyszerűsíti a szállítást és a telepítést ipari csarnokokban. A zárt IC611 levegő-levegő hűtés segít tisztán tartani a belső légáramot, ami fontos poros, nedves vagy korrozív környezetben. Ennek a sorozatnak a nagyfeszültségű villanymotorja ezért különösen jól illeszkedik olyan környezetekbe, ahol az aktív részek védelme ugyanolyan fontos, mint maga a teljesítmény.
2900 ford./perc fordulatszámú villanymotor nagy hajtások gazdaságos üzemeltetéséhez
153,2 A névleges áram, 0,91 teljesítménytényező és 4475 Nm névleges nyomaték mellett a motor hosszú technológiai ciklusokhoz megfelelő tartalékot biztosít. Az indítás, a tápellátás és a védelem tervezésénél fontos, hogy az indítónyomaték eléri a névleges nyomaték 0,6-szeresét, a billenőnyomaték a névleges nyomaték 2,9-szeresét, az indítóáram pedig a névleges áram 6,7-szeresét. Ezek az adatok segítenek a transzformátor, a kapcsolóelemek és a túláramvédelem helyes, felesleges túlméretezés nélküli méretezésében.
A gyakorlatban ezt a 2 pólusú villanymotort hengersorok, kompresszoregységek, szivattyúállomások, nagyolvasztói ventilátorok, vegyipari keverők, kőbányai szállítószalagok, törők, malmok, őrlőberendezések, elszívórendszerek, turbinateszt-állomások és nagy gyárak segédenergetikai hajtásainak működtetésére használják. Mivel ezek nagy teljesítményű, merev vázzal rendelkező nagyfeszültségű villanymotorok, ott is alkalmazhatók, ahol stabil terhelés melletti hosszú távú működés szükséges.
A rotor rézrúdjai kisebb veszteségeket és nagyobb hőállóságot biztosítanak
A rézrudakkal kialakított rotor alacsony elektromos veszteségeket támogat, és ismételt terhelés mellett is segít fenntartani a jó termikus viselkedést. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megfelelő tartalékot kínál olyan igényes alkalmazásokhoz, ahol hosszú üzemidő szükséges gyakori leállások nélkül. A rotor 21,2 kg·m² tehetetlenségi nyomatékát és a terhelés 93,7 kg·m² tehetetlenségi nyomatékát figyelembe kell venni az indítás, fékezés, valamint a tengelykapcsoló vagy hajtóműfokozat kiválasztásának számításaiban.
A tervezést és a szervizelést egyszerűsítő paraméterek
- A 2988 ford./perc névleges fordulatszám stabil alkalmazást támogat a 2900-3000 ford./perc tartományban.
- Az 1400 kW teljesítmény lehetővé teszi nagy technológiai hajtások közvetlen kiszolgálását.
- A 153,2 A névleges áram egyszerűsíti a tápellátás és a védelem tervezését.
- Az 5200 kg csomagtömeg robusztus ipari kialakításnak felel meg.
- Mind a DE-, mind az NDE-csapágy kérésre elérhető, ami megkönnyíti az adott projekthez való alkalmazkodást.
Ha nehézüzemi működéshez keres motort, ahol fontos a hatékonyság, a szervizkészség és a hosszú távú stabilitás, a H27R 5001-2-6 praktikus választás modern ipari rendszerekhez. A VYBO Electric segít megfelelő konfigurációt választani, hogy alacsonyabb üzemeltetési költségeket és folyamatos terhelés mellett nagyobb biztonságot érjen el. Használja ki az ajánlatot, és készítsen pontosan a technológiájához illeszkedő megoldást.
