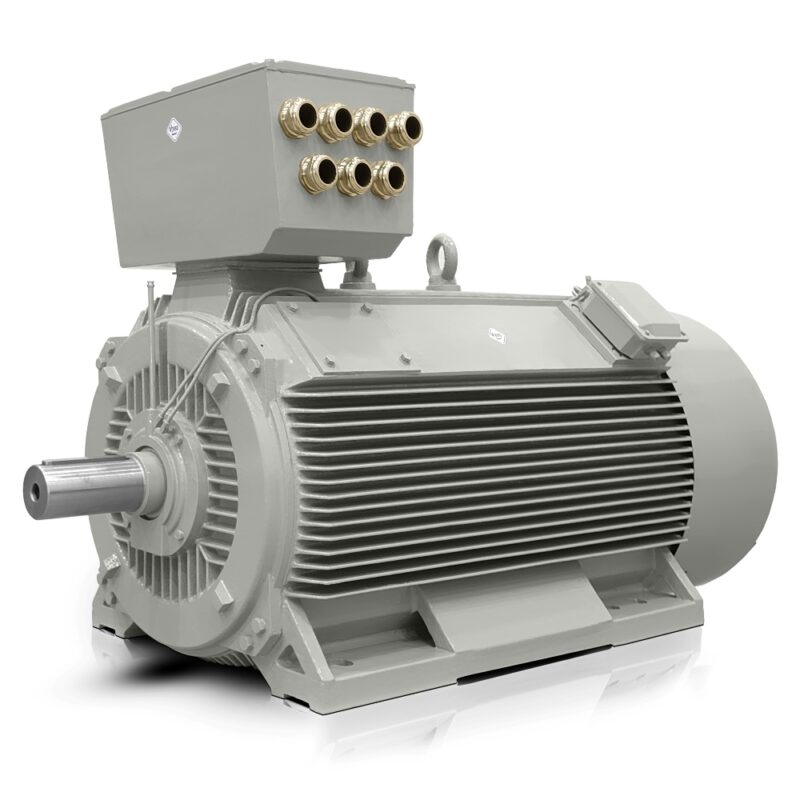

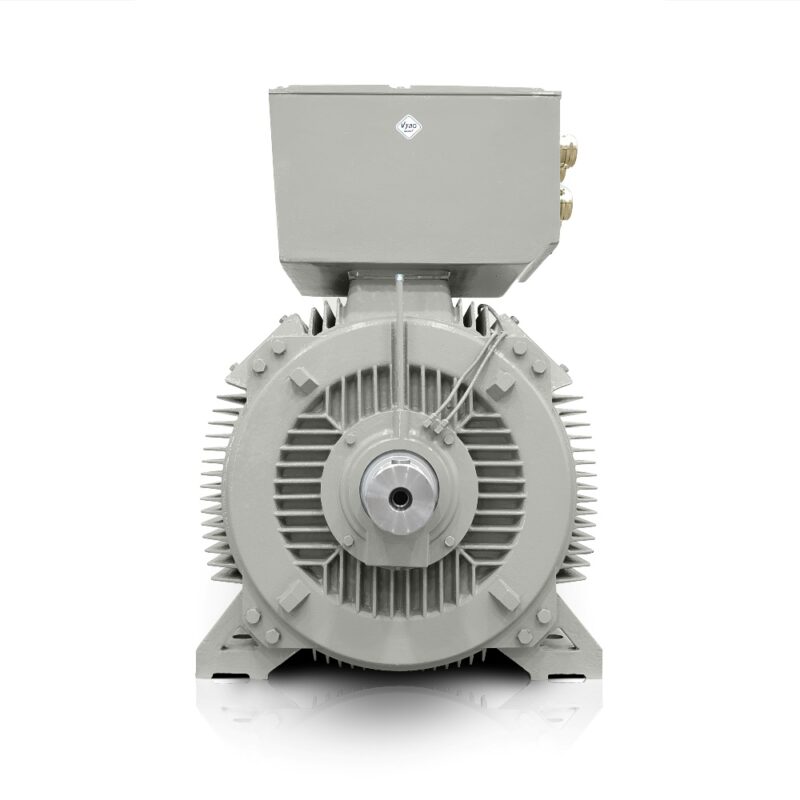

Háromfázisú elektromos motor: H17RL-450X3-6 800KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 450X3-6 |
| Névleges teljesítmény (kW) | 800 |
| Vázméret (mm) | 450 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 1402 |
| Névleges áram 690 V (A) | 813 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,86 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 7717 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 110 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 700 |
| Külső indítási tehetetlenség (kg·m²) | 787 |
| GD² tehetetlenségi nyomaték (kg·m²) | 80 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5250 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6328C3/6328C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A H17RL 450X3-6 kompakt teljesítményt biztosít olyan technológiákhoz, ahol a nagy nyomaték, a stabil működés és a gépházi tér hatékony kihasználása döntő. A VYBO Electric ezen 6 pólusú elektromos motorját olyan üzemekhez tervezték, amelyek a teljesítményt szükségtelen beépítési helyigény nélkül, közvetlenül nehéz folyamatokba kívánják átvinni.
6-pólusú elektromos motor nagy technológiai rendszerek stabil működéséhez
A 990 ford./perc névleges fordulatszám egyenletes indítást és kiegyensúlyozott erőátvitelt támogat olyan alkalmazásokban, ahol fontos a motor és a hajtott mechanizmus pontos kapcsolata. Az ilyen kivitelű aszinkron elektromos motor 7717 Nm névleges nyomatékkal működik, ami előnyös hosszú üzemi ciklusú zúzók, keverők, szivattyúk vagy szállítósorok hajtásakor.
Robusztus öntöttvas szerkezet igényes ipari körülményekhez
A robusztus öntöttvas szerkezet növeli a rezgésekkel, lökésszerű terhelésekkel és folyamatos műszakokban történő hosszú távú használattal szembeni mechanikai ellenállást. A rövidrezárt forgórésszel és a forgórészben rézrudakkal ellátott aszinkron elektromos motor jobban kezeli az ismételt indításokat és az olyan környezetben történő működést, ahol az élettartam csökkentése nélkül szükséges stabilitás.
- Szivattyúállomások technológiai vízhez és hűtőkörökhöz.
- Szellőzőegységek nagy csarnokokhoz és gyártólétesítményekhez.
- Folyamatosan működő kihordó szállítószalagok.
- Görgős szállítórendszerek a bányászatban.
- Ipari keverők cementgyárakhoz.
- Nyersanyagzúzók kőfeldolgozó sorokon.
- Hengermalmok anyagfeldolgozásban.
- Extruderek műanyaggranuláló sorokhoz.
- Kompresszorállomások az energetikai ágazatban.
- Zárt hajtások vegyipari keverőtartályokhoz.
- Folyamatkeverők élelmiszer-feldolgozó üzemekben.
- Tekercselőberendezések kohászati termelésben.
- Víztelenítő rendszerek a papíriparban.
- Szállítórendszerek ömlesztett nyersanyagokhoz.
- Hajtások nagy elválasztó- és válogatósorokhoz.
Energiahatékonyság és frekvenciaválasztás a hálózatnak megfelelő üzemhez
A 96,1 %-os energiahatékonyság segít csökkenteni a hosszú távú terhelés üzemi veszteségeit, ami a magas hajtáskihasználtságú vállalatoknál közvetlenül megjelenik a költségekben. A 0,86-os teljesítménytényező gazdaságosabb energiafogyasztást támogat, míg az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt megbízható működést tesz lehetővé igényesebb termikus körülmények között is.
A frekvenciaválasztás lehetősége kiterjeszti a motor használatát különböző régiókban működő gyártósorokra vagy 60 Hz-et igénylő projektekre. Nagy technológiai rendszerek OEM-gyártói számára ez a hajtás egyszerűbb szabványosítását és a kapcsolószekrény tervezésének vagy a mechanikai integrációnak a kisebb módosítási igényét jelenti.
Bevált gyártó és forgalmazó nagy terhelésű projektekhez
A VYBO Electric nagy gyárak tapasztalatára és a hosszú szervizfolytonosság követelményeire épülő megoldást szállít. A 6328C3 csapágyak mind a DE-, mind az NDE-oldalon, az 5250 kg tömeg, valamint a 787,000 kg·m² és 80,000 kg·m² tehetetlenségi értékek kiszámítható viselkedést támogatnak erős mechanikai csatolású rendszerekben.
A 6 pólusú elektromos motor H17RL 450X3-6 készen áll olyan projektekre, amelyek teljesítményt, tartósságot és helytakarékosságot egyesítenek. Használja ki a VYBO Electric ajánlatát, és válasszon olyan hajtást, amely hosszú üzemi időközökben is támogatja technológiája stabil működését.
