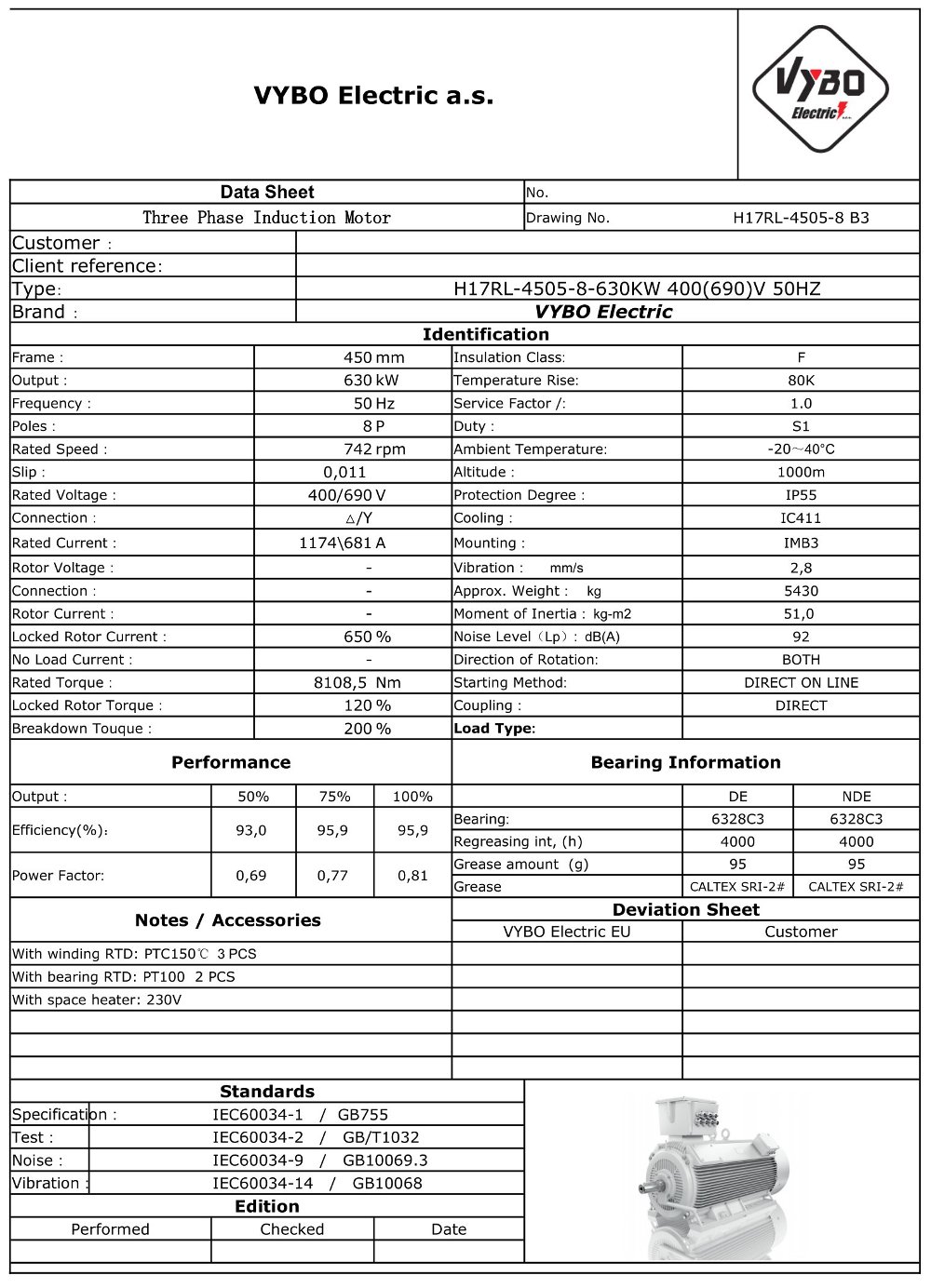

Elektromos motor 630 kW, 742 ford./perc, 400/690 V, H17RL 450X3-8

700 ford./perc elektromos motor nagy gyártórendszerek hajtásához

Az igényes gyártósorokon, szivattyúállomásokon és technológiai egységekben elsősorban az számít, hogyan adja át a motor a teljesítményt a működésnek szükségtelen állásidő nélkül. A VYBO Electric H17RL 450X3-8 modelljét pontosan ilyen felhasználásra tervezték, ahol egy 700 ford./perc elektromos motortól nagy teljesítménysűrűséget, sima indítást és hosszú üzemciklusok alatti stabil működést várnak el.

A hajtás jellemzői is fontos szerepet játszanak ebben a megoldásban. Aszinkron elektromos motorként jól teljesít olyan egységekben, amelyek robusztus működést, a meglévő technológiába való egyszerű integrációt és a terhelésre adott megbízható reakciót igényelnek bonyolult szervizbeavatkozás nélkül.

Kompakt teljesítmény ipari vázméretben

A fő előny a kompakt teljesítmény, amely lehetővé teszi, hogy a nagy teljesítmény olyan vázban kapjon helyet, amely korlátozott beépítési tér esetén is praktikus marad. A 450 mm-es vázméret lehetőséget ad a technológiai rendszerek gyártóinak kisebb helyigényű gépek tervezésére anélkül, hogy csökkenne az üzemi terhelés elviselésének képessége.

Éppen ezért ez az elektromos motor olyan egységekhez alkalmas, amelyekben a váz minden centimétere számít, miközben 630 kW teljesítményt kell átvinni a működésbe. A 742 ford./perc névleges fordulatszám olyan alkalmazásokat támogat, amelyek kis fordulatszámot, stabil nyomatékot és terhelés alatti pontos működést igényelnek.

A technológia tervezését segítő teljesítménysűrűség

Az OEM-projektekben nemcsak maga a teljesítmény számít, hanem az is, hogyan viselkedik a motor a teljes hajtásrendszerben. A 8108 Nm névleges nyomaték és a 120 % indítónyomaték-arány tartalékot biztosít szállítószalagok, keverők vagy kompresszoregységek indításakor. Hajtástechnikai szempontból az is fontos, hogy a 95,8 % hatásfok segít korlátozni a hőveszteségeket hosszabb működés során.

A 0,81 teljesítménytényező támogatja az ipari hálózatok tápellátásának megfelelő tervezését, és egyszerűsíti a frekvenciaváltókkal, kapcsolószekrényekkel és indítórendszerekkel való összehangolást. Ezt a gyakorlatban különösen a nagy gyárak üzemeltetői értékelik, akik ismételt indítások és hosszú üzemidőszakok alatt is kiszámítható hajtásviselkedést igényelnek.

Masszív öntöttvas szerkezet a hosszú élettartamért

A robusztus öntöttvas szerkezet nagy mechanikai ellenállást és stabilitást biztosít nagy technológiai vázakra szerelve. Rezgésekkel, porral és hőmérséklet-változásokkal járó környezetben fontos az ilyen alap, mert segít megőrizni a szerelési pontosságot, és éveken át csökkenti az alkatrészek igénybevételét.

Az F szigetelési osztállyal és a B hőmérséklet-emelkedéssel együtt a motor folyamatos terhelésre van előkészítve azokban a szegmensekben, ahol a berendezéstől hosszú élettartamot és ésszerű karbantartási stratégiát várnak el. A VYBO Electric dokumentációját és gyártási folyamatait az ISO-tanúsítványoknak megfelelő rendszerben tartják fenn, ami fontos tény a beszerzők és műszaki osztályok számára a gépészeti projektek alkatrészeinek jóváhagyásakor.

Csapágyak és forgórész a terhelés alatti stabil működéshez

A rézszalagból készült forgórészkalicka segít az igényes indítások és ismételt terhelések során, amikor robusztus üzemi tartalékra van szükség. A DE- és NDE-oldali 6328C3 csapágyak megbízható tengelyágyazást biztosítanak, és hosszú távú terhelés mellett is segítik a motor sima működését.

Feszültségválasztás különböző ipari hálózatokhoz

A feszültség megválasztásának lehetősége különösen praktikus azokban az üzemekben, amelyek több hálózati szabványt használnak, vagy exportprojektekbe integrálják a technológiát. A rendelkezésre álló 440 V, 500 V, 690 V és 720 V változatok egyszerűsítik a különböző gyártási szegmensekben történő alkalmazást a tápellátási architektúra szükségtelen módosítása nélkül.

Az △ 400V feszültségen mért 1176 A és az Y 690V feszültségen mért 681 A névleges áram fontos adatokat ad a mérnököknek a védőberendezések, a kapcsolószekrény és a kábelnyomvonalak tervezéséhez. Nagy gyárakban ez pontosabb méretezést és a hajtásrendszer más részeivel való jobb összehangolást jelent.

Indítási paraméterek nehéz indításokhoz

Nagy tehetetlenségű gépeknél döntő az indítás alatti viselkedés. A 650 % indítóáram-arány a 827,000 kg·m² külső indítási tehetetlenséggel és a 92,000 kg·m² GD² tehetetlenségi nyomatékkal együtt olyan adatokat biztosít, amelyekkel a tervezők pontosan összehangolhatják a technológia követelményeit.

Ez a gyakorlatban különösen értékes a nehéz indítású alkalmazásokban, ahol a motornak az egész rendszer túlzott igénybevétele nélkül kell elérnie az üzemi állapotot. A 200 % maximális nyomaték dinamikus tartalékot biztosít átmeneti állapotokban, és segít a változó terhelésű üzemekben.

Alkalmazások, amelyekben a teljesítmény megbízható működéssé alakul

A H17RL Compact PRO a következő ipari alkalmazásokhoz alkalmas:

• Cementgyári szállítószalag főhajtása.
• Technológiai víz szivattyúegysége vegyi üzemben.
• Nagy légmennyiségek szellőztetőegysége a kohászatban.
• Forgó törőgép a kőfeldolgozó és bányászati ágazatban.
• Keverő iszap és ipari szuszpenziók feldolgozásához.
• Kompresszoregység sűrített levegő előállításához műszakos üzemben.
• Hengerlési hajtás kohászati soron.
• Extruder műanyag-granulátumhoz folyamatos gyártásban.
• Keverő élelmiszer-feldolgozási folyamatban, folyamatos terheléssel.
• Nagy dobszárító hajtómotorja nyersanyag-feldolgozásban.
• Centrifugálszivattyú energiatermelő egységhez és technológiai közegekhez.
• Technológiai hajtás papírtekercselő egységhez.

Ha nagy technológiai rendszerhez van szüksége motorra, lépjen kapcsolatba velünk, és elkészítjük az üzemének megfelelő megoldást.
