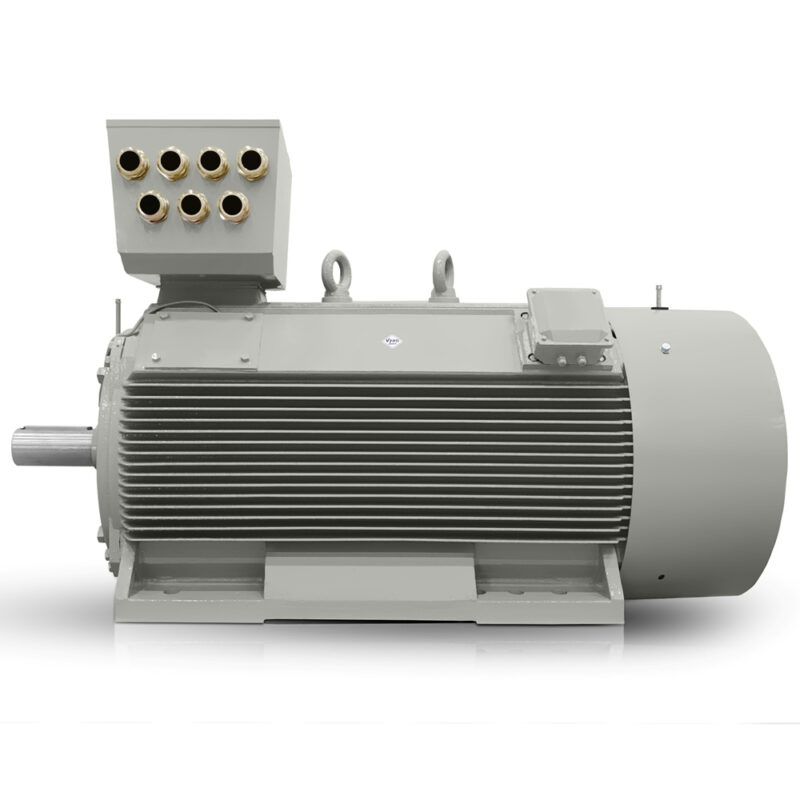

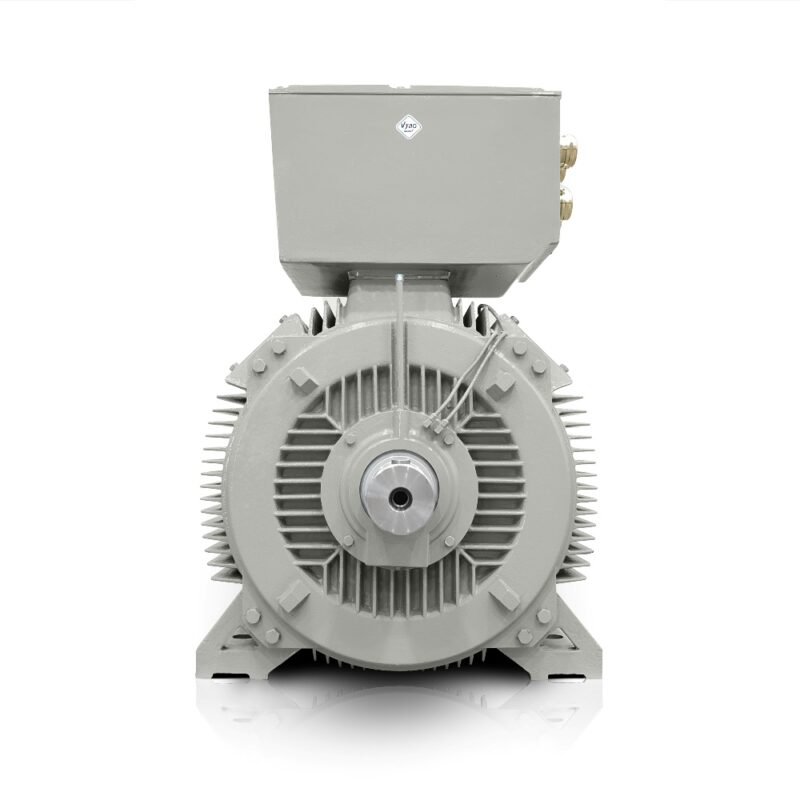

Elektromos motor 500 kW, 742 ford./perc, 400/690 V, H17RL 450X1-8

A H17RL Compact PRO sorozat 750 ford./perc fordulatú elektromos motorja olyan hajtásokhoz készült, ahol a kompakt teljesítmény és az egyetlen egységbe foglalt stabil működés meghatározó. A H17RL 450X1-8 modell 500 kW teljesítményt kínál olyan konfigurációban, amelyet nagyüzemek üzemeltetői és OEM-integrátorok szükségtelen térbeli módosítások nélkül építhetnek be a fő technológiai egységekbe. Ez a háromfázisú elektromos motor ott alkalmas, ahol a hajtásnak nagy teljesítménysűrűséget és egyben megbízható működést kell biztosítania hosszú gyártási ciklusokon át.

A 450 mm-es tengelymagasság a hajtásrendszer tervezésénél is fontos, és segít optimalizálni a meglévő keretekbe és alaplemezekre történő beépítést. A 742 ford./perc névleges fordulatszám és a 6435 Nm nyomaték nagyobb terhelés alatt is támogatja a működést a teljesítményátvitelben fellépő szükségtelen ütések nélkül. A gyakorlatban ez kisebb helyigényt és a mechanikai kialakítás jobb kihasználását jelenti. Ezért ezt a kisfeszültségű elektromos motort olyan egységekben alkalmazzák, ahol a teljesítményt, a pontosságot és a nehéz technológiába való egyszerűbb integrálást kell egyesíteni.

750 ford./perc fordulatú elektromos motor kompakt teljesítménnyel ipari rendszerekhez

A gyártósorok üzemeltetői különösen nagyra értékelik, hogy korlátozott helyen is nagy teljesítmény érhető el. Itt válik nyilvánvalóvá a nagy teljesítménysűrűségű megoldás előnye, amely egyszerűsíti a gépház tervezését és a szervizhozzáférést is. A VYBO Electric ezt a sorozatot az ipari alkalmazásokban szerzett többéves tapasztalatra építi, ahol nemcsak az azonnali bekapcsolást, hanem a motor állandó terhelés és ismételt indítások alatti viselkedését is figyelemmel kísérik.

• Vákuum- és technológiai szivattyúk energiatermeléshez és vízgazdálkodáshoz.
• Kompresszorrendszerek vegyipari termelésben és kezelőlétesítményekben.
• Ömlesztett anyagok szállítósorai cementgyárakban.
• Malmok és törőberendezések a bányászat számára.
• Ventilátoregységek hűtési és technológiai rendszerekhez.
• Extruderek polimerek és gumi feldolgozásához.
• Hengerművi és keverőberendezések a kohászati termelésben.

Robusztus öntöttvas szerkezet a gép hosszú élettartamához

A robusztus öntöttvas szerkezet segít fenntartani a mechanikai ellenállást a rezgésekkel, a hajtóművekből eredő terhelésekkel és a megterhelő környezetben végzett tartós működéssel szemben. Nagy technológiai rendszerekben fontos a rögzítési stabilitás, mivel ettől függ a futáspontosság és a csatlakoztatott részegységek élettartama is. A DE- és NDE-oldalon alkalmazott 6328C3 csapágyakat olyan ipari használatra választották, ahol elsődleges a folyamatos működés és a minimális állásidő.

Az F szigetelési osztály és a B hőmérséklet-emelkedés normál terhelés mellett biztonságos termikus tartalékot biztosít, ami különösen fontos a hosszú gyártási időablakokkal működő üzemekben. A 95,7 %-os hatásfok és a 0,81-es teljesítménytényező segít kézben tartani az energiaigényt, ami közvetlenül befolyásolja a nagy sorok gazdaságosságát. Az integrátorok számára az is fontos, hogy a motor indításkor és változó terhelés mellett kiszámíthatóan viselkedjen.

Korszerű kenés és karbantartás szükségtelen állásidő nélkül

A sorozat korszerű kenési és karbantartási rendszere a csapágyak üzem közbeni utánkenésén alapul, így a szervizelés a gép tényleges üzemmódjához igazítható. Ez praktikus megoldás azokban az üzemekben, ahol az állásidő többe kerül, mint maga a szervizbeavatkozás. A motor állapotfelügyeletre is fel van készítve: 6xPT100 a tekercselésben, 1xPT100 az NDE-csapágyban, 1xPT100 a DE-csapágyban, páralecsapódás elleni fűtés és 3xPTC termisztor egyszerűsíti az üzemi felügyeletet és a teljes hajtás védelmét.

Indításkor hasznos a 120 %-os indítónyomaték-arány és a 200 %-os billenőnyomaték, míg a 650 %-os indítóáram-arány fontos a tápellátás és az indítási feltételek méretezésénél. A 657,000 kg·m² külső indítási tehetetlenség és a 76,000 kg·m² GD² tehetetlenségi nyomaték alapot ad a tervezőknek a terhelés, a tengelykapcsoló és az erőátviteli lánc méretezéséhez. A 4760 kg-os tömeg annak a teljesítménykategóriának felel meg, amelyben merev felfekvés és pontos telepítés szükséges.

Teljesítménytartalékok igényes technológiai alkalmazásokhoz

Ez a H17RL Compact PRO olyan egységekhez alkalmas, amelyekben stabil fordulatszámot, nagy nyomatékot és hosszú üzemi tartósságot kell fenntartani. A 400 V / 690 V feszültség egyszerűsíti a szokásos ipari tápellátó rendszerekbe történő integrálást és rugalmasságot biztosít a kapcsolószekrény tervezésében. Az 500 kW teljesítménnyel és 6435 Nm nyomatékkal együtt lehetőséget ad a hatékony teljesítményátvitelre a hajtás szükségtelen túlterhelése nélkül.

Ezzel a megoldással a VYBO Electric a nagyüzemek gyakorlati követelményeire válaszol, ahol nemcsak a névleges teljesítményt, hanem a valós üzemi viselkedést is értékelik. Ha olyan technológiához keres hajtást, amely pontos tervezést, könnyen hozzáférhető szervizelést és helytakarékos telepítést igényel, használja ki az ajánlatot, és válasszon a hosszú távú üzembiztonságot támogató elektromos motort.

• Ércfeldolgozás törő- és őrlősorokban.
• Mész- és cementgyártás szárító- és szállítószakaszokon.
• Nagy keverők hajtásai élelmiszeripari technológiai rendszerekben.
• Nagy folyamatos terhelésű szivattyúállomások.
• Brikettáló prések és anyagagglomerálás.
• Újrahasznosító sorok nehéz leválasztóegységekkel.
• Technológiai ventilátorok energiatermelő és kohászati üzemekben.
