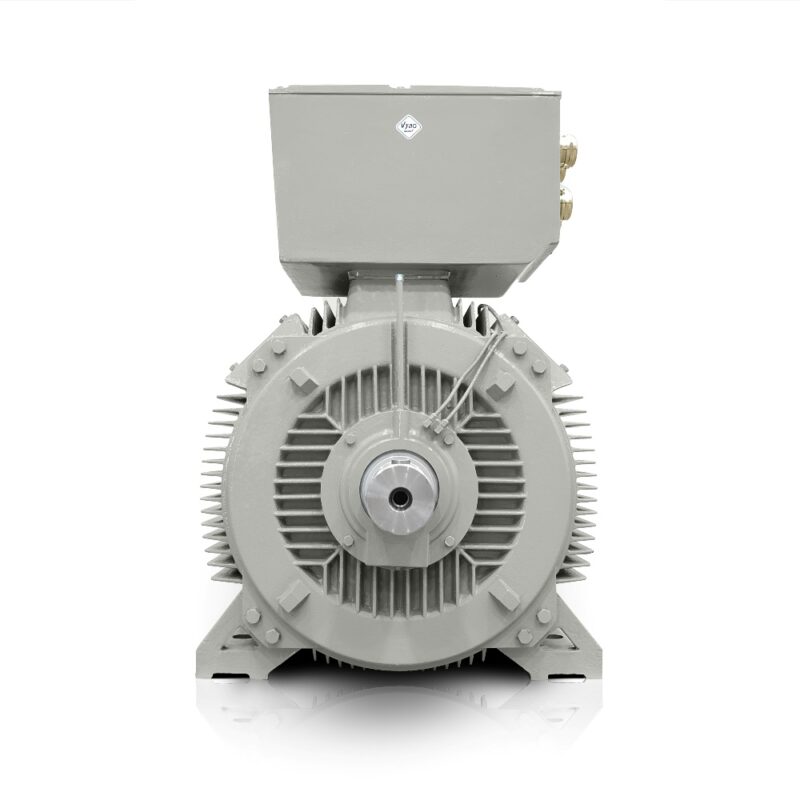

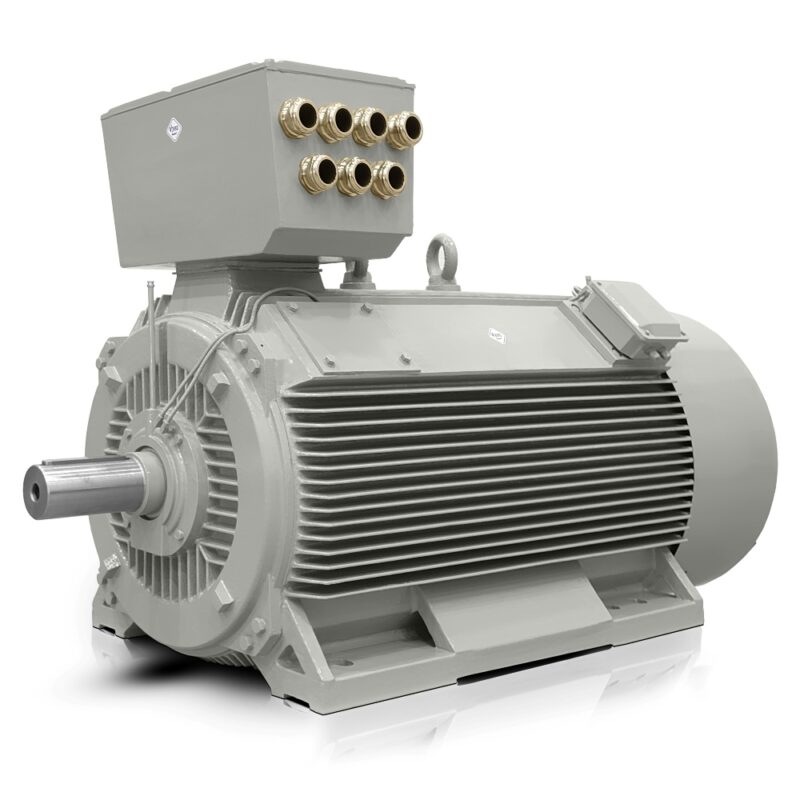

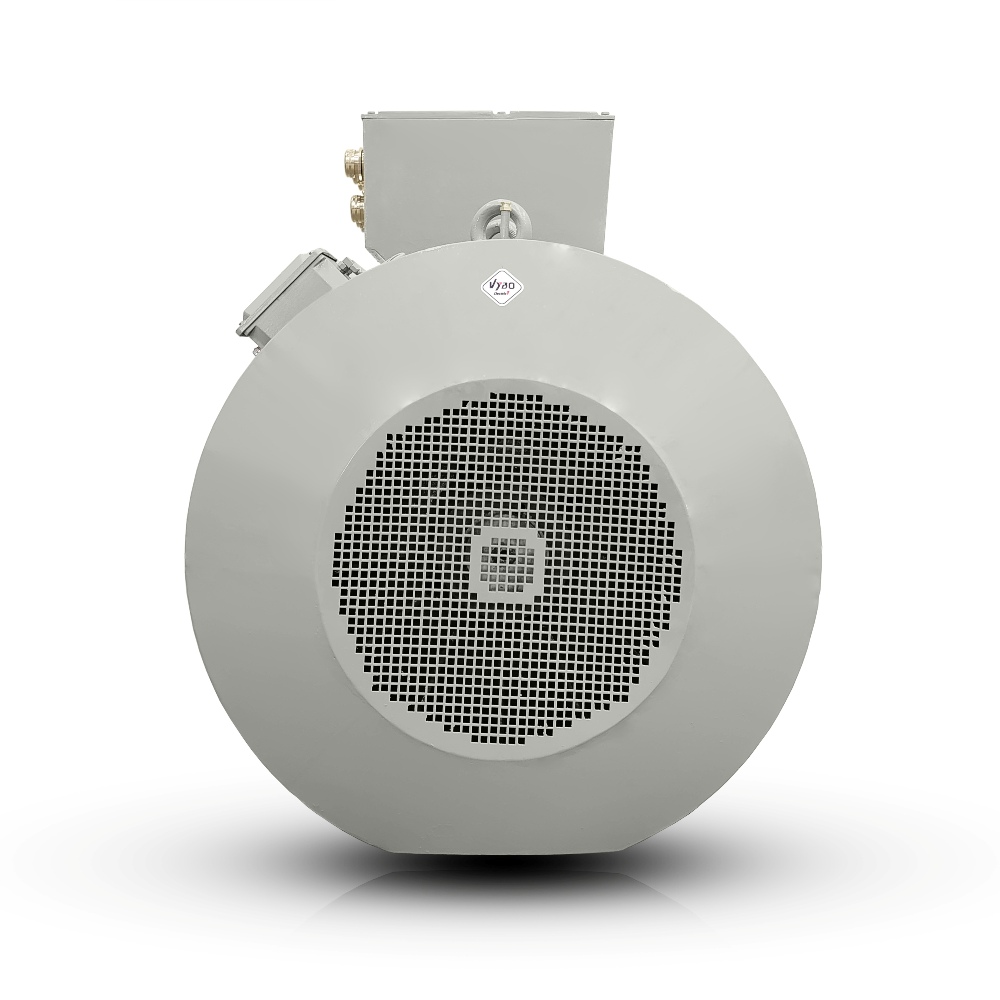

Háromfázisú elektromos motor: H17RL-400X2-6 500KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 400X2-6 |
| Névleges teljesítmény (kW) | 500 |
| Vázméret (mm) | 400 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 876 |
| Névleges áram 690 V (A) | 508 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,86 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 4823 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 120 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 680 |
| Külső indítási tehetetlenség (kg·m²) | 492 |
| GD² tehetetlenségi nyomaték (kg·m²) | 53,2 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 3750 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6326C3/6326C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
Kompakt teljesítmény igényes hajtásokhoz
A H17RL 400X2-6 nagy teljesítménysűrűségű megoldás olyan üzemekhez, ahol a hely, a nyomaték és a stabil energiaátvitel meghatározó. Ez az 1000 ford./perc elektromos motor nagy technológiai rendszerekbe való integrálásra készült, ahol elvárás a hajtóművekhez, szivattyúrendszerekhez és folyamatsorokhoz való pontos csatlakozás szükségtelen tervezési kompromisszumok nélkül.
500 kW teljesítményével és 400 mm-es vázméretével ez a kisfeszültségű elektromos motor helytakarékos megoldást kínál nagy üzemi terhelésű alkalmazásokhoz. A gyakorlatban ez kisebb beépítési helyigényt, a meglévő összeállításokba való egyszerűbb integrációt és a hajtáslánccal való jobb összehangolást jelent.
1000 ford./perc elektromos motor folyamatos ipari üzemhez
A 4823 Nm névleges nyomaték még igényes indítási feltételek mellett is támogatja az egyenletes indítást és a stabil működést. A 120 %-os indítónyomaték-arány és a 200 %-os maximálisnyomaték-arány lehetőséget ad a tervezőknek olyan hajtás kialakítására, amely a mechanikai alkatrészek túlzott igénybevétele nélkül kezeli a dinamikus terhelésváltozásokat.
A △ 400V kapcsolásnál 876 A, az Y 690V kapcsolásnál 508 A névleges áram fontos a kapcsolószekrények, védelmi elemek és kábelnyomvonalak méretezésekor. A 0,86-os teljesítménytényező és a 96,1 %-os hatásfok segít az üzemet ésszerű energiaegyensúlyon belül tartani, ami folyamatos műszakokban befolyásolja a hosszú távú költségeket. Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt támogatja a megbízható működést hosszabb üzemi ciklusokban.
Robusztus öntöttvas szerkezet a stabilitásért és a hosszú élettartamért
Az öntöttvas kivitel megadja a motornak a rezgések, lökésszerű terhelések és ismételt indítások mellett szükséges merevséget. A nehéz technológiákban ez a tulajdonság döntő, mert csökkenti a nem kívánt deformáció kockázatát, és támogatja a motor pontos elhelyezését az összeállításon belül. A 3750 kg tömeg szintén hozzájárul az általános stabilitáshoz olyan üzemekben, amelyek nagy teljesítménnyel és folyamatos terheléssel dolgoznak.
A tömör alumínium forgórészkalicka olyan ipari alkalmazások igényes üzemére készült, ahol gyakoriak az indítások és a terhelésváltozások. A mind a DE-, mind az NDE-oldalon alkalmazott 6326C3 csapágyak robusztus alátámasztással egészítik ki az összeállítást, amely alkalmas hosszú távú üzemre gépipari, energetikai és folyamatrendszerekben.
Fejlett kenés és szervizkészség
A motor üzem közbeni csapágy-utánkenéssel rendelkezik, ami jelentősen egyszerűsíti a karbantartás tervezését olyan gyárakban, ahol a leállásokat percre pontosan követik. A gyakorlatban ez jobb szervizfolytonosságot, a korai kopás kisebb kockázatát, valamint a karbantartás és a termelés könnyebb összehangolását jelenti. Ezáltal a kisfeszültségű elektromos motor olyan üzemekhez is alkalmas, ahol magas a folyamatos termelés aránya.
A VYBO Electric többéves tapasztalata olyan kialakításban tükröződik, amely figyelembe veszi a nagy technológiai rendszerek OEM-gyártóinak és a magas automatizáltságú gyárak üzemeltetőinek igényeit. A hajtás kiszámítható viselkedése valós üzemi körülmények között különösen fontos ott, ahol nemcsak a teljesítményt, hanem a szervizciklust és a kapcsolódó berendezésekkel való kompatibilitást is értékelik.
Alkalmazás nagy terhelésű technológiai rendszerekben
Ezt az elektromos motort olyan berendezésekben használják, ahol a nyomaték, a stabilitás és a túlzott leállások nélküli hosszú üzemidő kombinációjára van szükség. Különféle ipari alkalmazásokhoz alkalmas, amelyek megbízható teljesítményátvitelt igényelnek forgó technológiai csomópontokhoz.
- Főmalmok cementgyártó sorokon.
- Iszapszivattyúk bányászati ércfeldolgozásban.
- Kompresszorok petrolkémiai üzemekben.
- Adalékanyag-zúzók kőbányászati sorokon.
- Ventilátoregységek égetéstechnológiákhoz.
- Extruderek a műanyag-feldolgozásban.
- Keverőhajtások vegyipari reaktorokban.
- Hengerállványok a kohászati termelésben.
- Szállítórendszerek hajtásai folyamatosan működő raktárakban.
Méretezés 400/690 V-os hálózathoz és ipari vezérléshez
A tápellátás tervezésekor fontos a 400/690 V-os hálózati paraméterekkel és az adott technológiában várható hajtásterheléssel való kompatibilitás. A 492,000 kg·m² külső indítási tehetetlenség és az 53,200 kg·m² GD² tehetetlenségi nyomaték segíti a tervezőket a teljes összeállítás indításának, kifutásának és dinamikájának pontosabb értékelésében.
Ha igényes ipari integrációhoz keres hajtást, lépjen kapcsolatba velünk, és megfelelő műszaki megoldást javaslunk üzeméhez.
