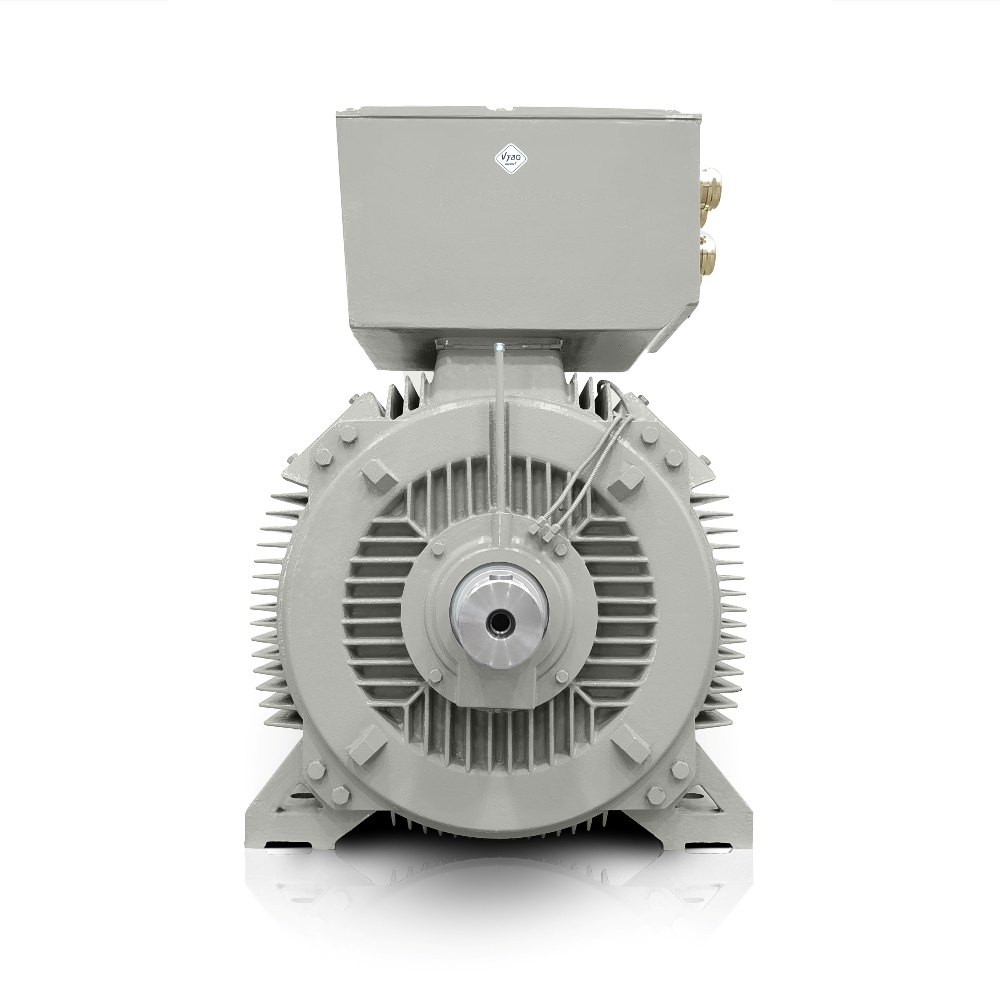

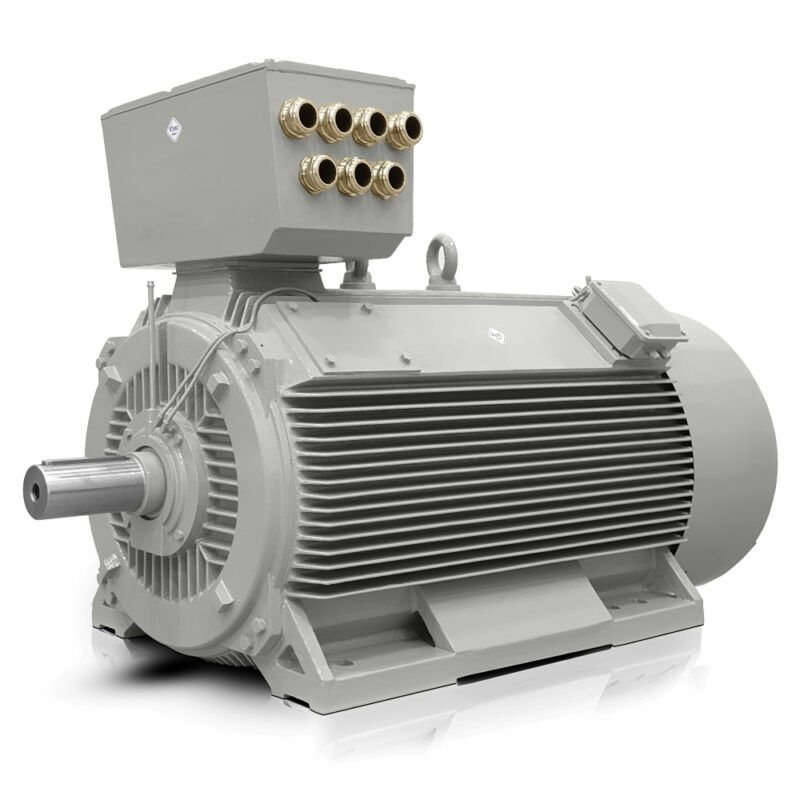

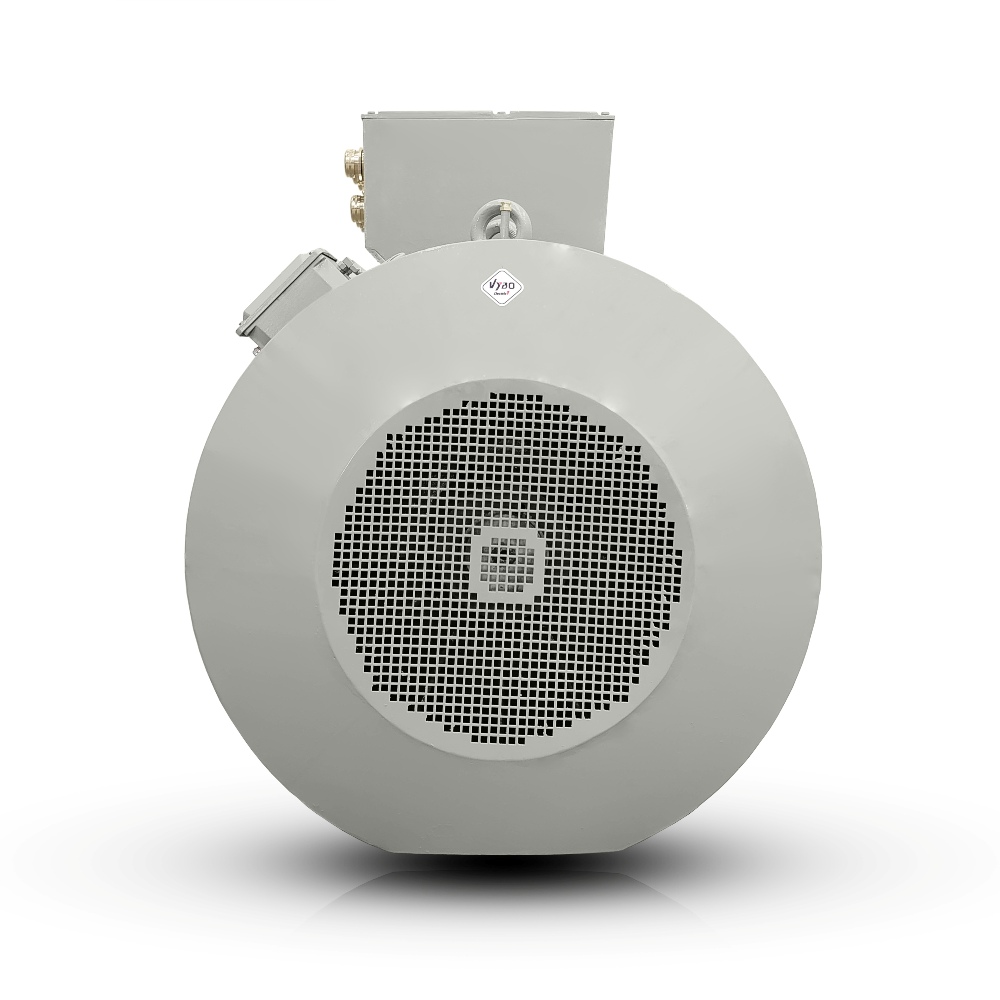

Háromfázisú elektromos motor: H17RL-355X1-4 400KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 355X1-4 |
| Névleges teljesítmény (kW) | 400 |
| Vázméret (mm) | 355 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1485 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 691 |
| Névleges áram 690 V (A) | 401 |
| Hatásfok 100%-os terhelésnél (%) | 96,3 |
| Teljesítménytényező 100%-os terhelésnél | 0,87 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 2572 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 140 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 700 |
| Külső indítási tehetetlenség (kg·m²) | 262 |
| GD² tehetetlenségi nyomaték (kg·m²) | 27,2 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2420 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322C3/6222C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A H17RL Compact PRO sorozat olyan üzemekhez készült, ahol egy 4 pólusú elektromos motortól stabil nyomatékot, a hajtásba történő pontos integrálhatóságot és szükségtelen helyigény nélküli kompakt teljesítményt várnak el. A VYBO Electric H17RL 355X1-4 modellje nagy gyártósorokba és technológiai rendszerekbe illeszkedik, amelyeknél a hosszú távú terhelés alatti megbízható működés döntő jelentőségű.
4 pólusú elektromos motor gyártósorok stabil működéséhez
Az 1485 ford./perc névleges fordulatszám a 2572 Nm nyomatékkal együtt még a hajtóműhöz vagy technológiai berendezéshez való igényes mechanikai csatlakozás esetén is egyenletes indítást támogat. A gyárüzemeltetők számára fontos, hogy az ilyen osztályú kisfeszültségű elektromos motor szükségtelen működési ingadozások nélkül viselje a nagy terheléseket.
- A 400 kW névleges teljesítmény tartalékkapacitást biztosít a nagy folyamatterhelésű technológiai rendszerek számára.
- A △ 400V 691 A névleges áram és az Y 690V 401 A névleges áram egyszerűsíti a kapcsolószekrény tervezését és a tápellátás méretezését.
- A 96,3 %-os hatásfok támogatja az energiahatékonyságot folyamatos üzem alatt.
Robusztus öntöttvas szerkezet a hosszú élettartamért igényes üzemben
A robusztus öntöttvas szerkezet növeli a rezgésekkel, a gyakori indításokkal és az igényesebb üzemi körülmények közötti telepítéssel szembeni mechanikai ellenállást. A nagy technológiai rendszerek OEM-gyártói számára ez stabilabb hajtásalapot és a nem kívánt leállások kisebb kockázatát jelenti.
- Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály segít megőrizni a tartalékkapacitást hosszabb munkaciklusok során.
- A 2420 kg-os tömeg hozzájárul a szerelvény merevségéhez és az üzemi rezonanciák csillapításához.
- A tömör alumínium forgórészkalicka támogatja a tartósságot ismétlődő terhelés alatt.
Kompakt teljesítmény 355 mm-es keretben a helytakarékos kialakításhoz
A 355 mm-es keretméret lehetővé teszi az elektromos motor olyan szerelvényekbe való integrálását, ahol a nagy teljesítményt ésszerűen kialakított helykihasználással kell összekapcsolni. A kompakt teljesítmény megkönnyíti a gépalap és a szervizhozzáférés megtervezését a korlátozott beépítési tartalékkal rendelkező csarnokokban.
- A 27,200 kg·m² GD² tehetetlenségi nyomaték segít a hajtás dinamikájának tervezésében.
- A 262,000 kg·m² külső indítási tehetetlenség bemeneti adatot szolgáltat az indítás pontos értékeléséhez.
- A 140 %-os indítónyomaték-arány és a 200 %-os maximálisnyomaték-arány megbízható indítási viselkedést támogat.
Frekvenciaválasztás nemzetközi projektekhez
A frekvencia megválasztásának lehetősége megkönnyíti az alkalmazást olyan üzemekben, ahol a technológiai rendszereket különböző piacokra és hálózati szabványokra készítették elő. Az integrátorok számára fontos, hogy a kisfeszültségű elektromos motor az egész gyártósor koncepciójának megváltoztatása nélkül hozzáigazítható legyen az üzemi követelményekhez.
Alkalmazás gyártási és folyamattechnológiákban
A gyakorlatban ez a modell kőanyag-aprítókban, építőanyag-keverőkben, nagy ömlesztettanyag-szállítókban, vízkezelő üzemek szivattyúegységeiben, ipari szellőztető ventilátoregységekben, préssorokban és anyagfeldolgozó dobmalmokban használható. Ezekben az alkalmazásokban az egyenletes teljesítményátvitel, a terheléssel szembeni ellenállás és a meglévő hajtásokba való könnyebb integrálhatóság döntő jelentőségű.
A VYBO Electric mint bevált gyártó és forgalmazó
A VYBO Electric az ipari projektek számára a műszaki folytonosságra és a szervizelhetőségre helyezve a hangsúlyt szállít hajtásokat. A nagy gyárak és az OEM-gyártók számára fontos, hogy továbbra is közvetlen támogatást kapjanak egy olyan partnertől, aki ismeri a telepítés, az üzemeltetés és a pótalkatrészek követelményeit.
A H17RL Compact PRO energiahatékonyságot, stabil teljesítményt és tartalékkapacitást kínál a hosszú távú, igényes körülmények közötti használathoz. Használja ki az ajánlatot, és emelje hajtását olyan szintre, amely csökkenti az üzemi kockázatokat és támogatja a technológia megbízható működését.
