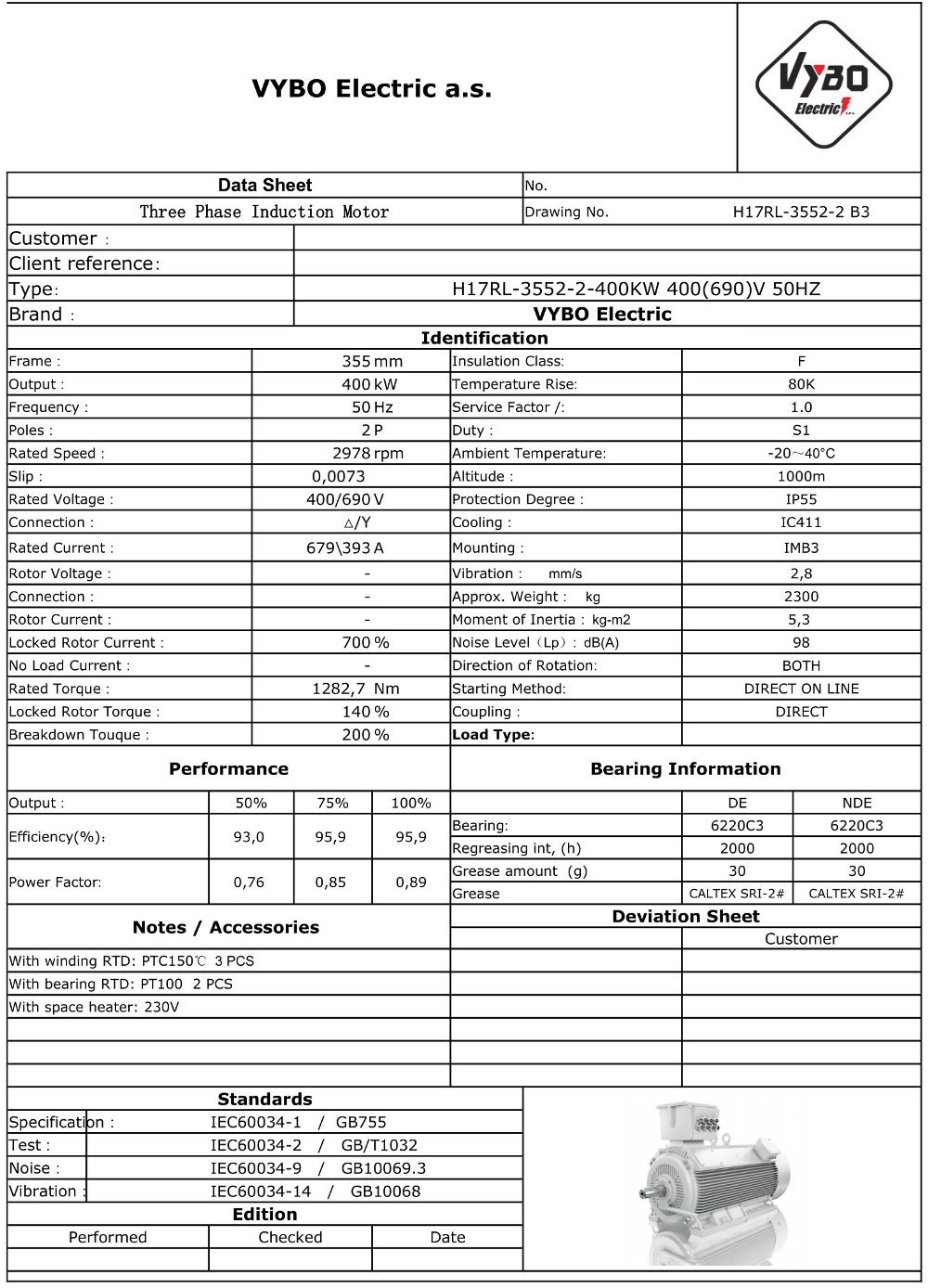

Háromfázisú elektromos motor: H17RL-355X2-2 400KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 355X2-2 |
| Névleges teljesítmény (kW) | 400 |
| Vázméret (mm) | 355 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2978 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 677 |
| Névleges áram 690 V (A) | 393 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 1283 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 140 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 700 |
| Külső indítási tehetetlenség (kg·m²) | 131 |
| GD² tehetetlenségi nyomaték (kg·m²) | 14 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2300 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6220C3/6220C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
3000 ford./perc fordulatszámú elektromos motor energiaigényes gyártósorokhoz
A nehézipari üzemekben, szivattyúállomásokon és technológiai rendszerekben a hajtástól stabil működést, észszerű veszteségeket és a terhelésre adott megbízható reakciót várnak el. A VYBO Electric H17RL 355X2-2 modelljét olyan helyzetekre tervezték, ahol az energiahatékonyság nap mint nap befolyásolja az üzemeltetési költségeket, és ahol egy 3000 ford./perc fordulatszámú elektromos motornak felesleges többlethely nélkül kell leadnia a teljesítményt.
400 kW teljesítmény és nagy fordulatszám mellett a szerelvény mechanikai épsége ugyanilyen fontos. Az öntöttvas kerettel készült, nagy igénybevételre tervezett kivitel segít kordában tartani a rezgéseket, miközben változó terhelésű környezetben is támogatja a hosszú távú üzemi stabilitást. A gyakorlatban ezt a nagy gyárak üzemeltetői és azok a technológiai rendszereket gyártó OEM-vállalatok egyaránt értékelik, amelyeknek a hajtást közvetlenül egy meglévő gyártósorhoz kell csatlakoztatniuk.
Kompakt teljesítmény a gép helyigényét csökkentő keretben
A megoldás legfontosabb előnye a gépbe történő beépítéshez szükséges helyhez viszonyított kompakt teljesítménye. A 355 mm-es keretméretnek köszönhetően egyszerűbb az alap, a védőburkolatok és a szervizhozzáférés megtervezése, ami régebbi üzemek korszerűsítésekor és új gyártósorok tervezésekor egyaránt fontos. Az ilyen teljesítménysűrűségű elektromos motor az üzemmód veszélyeztetése nélkül csökkenti az elrendezés helyigényét.
Az 1283 Nm névleges nyomaték a megfelelő indítási jellemzőkkel együtt támogatja a nagyobb tehetetlenségű egységek egyenletes gyorsítását. Ez előnyös például szállítószalagoknál, keverőknél és hajtott folyamategységeknél, ahol terhelés alatti ismételt indításokra lehet számítani. Az ilyen osztályú aszinkron elektromos motor ezért jobban illeszkedik azokba a hajtásokba, ahol nemcsak a teljesítményt, hanem az elektromos hálózat folyamatos terhelését is figyelemmel kísérik.
Öntöttvas szerkezet a hosszú távú üzemi stabilitásért
A robusztus öntöttvas szerkezet nagy mechanikai ellenállást biztosít a mozgatás, a telepítés és a hosszú távú üzem során. Az iparban ez a megoldás mindenütt beválik, ahol rezgés, por, hőmérséklet-ingadozás és folyamatos működés van jelen. A kialakítás támogatja az egység élettartamát, és hosszú üzemi ciklusokon keresztül is segít megőrizni a pontos beállítást.
Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt megfelelő üzemi tartalékot biztosít a nagyobb terhelésű, igényesebb alkalmazásokhoz. A 96,1 %-os hatásfok révén a hajtásba táplált energia hatékonyabban hasznosul, a 0,89 teljesítménytényező pedig segíti a hajtásrendszer elektromos részének tervezését. Ez olyan létesítményekben fontos, ahol nemcsak a pillanatnyi teljesítményt, hanem a teljes üzemeltetési költséget is figyelemmel kísérik.
Fejlett kenés és karbantartás a kevesebb leállásért
A motor üzem közbeni csapágy-utánkenéssel rendelkezik, ami megkönnyíti a szervizbeavatkozások tervezését, és csökkenti a felesleges leállások szükségességét. A DE 6220C3 és NDE 6220C3 csapágyak stabil ipari üzemre alkalmasak, ahol minden kieső óra számít. A gyakorlatban ez jobb szervizfelügyeletet és kiszámíthatóbb karbantartási intervallumot jelent.
131,000 kg·m² külső indítási tehetetlenség és 14,000 kg·m² GD² tehetetlenségi nyomaték mellett fontos, hogy a hajtás felesleges megszakítások nélkül tudja kezelni a terhelési profilt. Ez különösen értékes a folyamatosan működő berendezések üzemeltetői számára, akiknek a leállásokat pontosan a termelési időablakokhoz kell igazítaniuk.
Nagy terhelésű technológiai rendszerekhez alkalmas
A H17RL 355X2-2 alkalmazható szállítószalagokhoz, hengersorokhoz, nagy légszállítású ventilátorokhoz, kompresszorállomásokhoz, törőgépekhez, keverőegységekhez, hűtőkörök szivattyúihoz, extrudáló sorokhoz, granulálóberendezésekhez, maróközpontokhoz, tekercselőgépekhez, forgódobos szárítókhoz, porleválasztókhoz, hidraulikus tápegységekhez, hídszerkezetre szerelt technológiai rendszerekhez és nagy szállítómechanizmusok hajtásaihoz.
VYBO Electric az iparnak, amely megbízható üzemi támogatást igényel
A VYBO Electric többéves tapasztalata abban is megmutatkozik, hogy ezt az elektromos motort hosszú távú, igényes körülmények közötti használatra készítették fel. A 400/690 V, a △ 400 V mellett 677 A és az Y 690 V mellett 393 A kombinációja rugalmasságot ad a tervezőknek ahhoz, hogy az adott kapcsolószekrény és hálózattípus szerint helyesen méretezzék a tápellátást. A H17RL Compact PRO ezért olyan projektekhez illeszkedik, ahol a műszaki folytonosság és a kiszámítható szervizelés döntő.
Indítási jellemzők nehéz indításokhoz és tehetetlenségi terhelésekhez
A 140 %-os indítónyomaték és a 200 %-os billenőnyomaték segíti a nagyobb mechanikai terhelésű egységek indítását. A 700 %-os indítóáramot figyelembe kell venni a védelmi és kapcsolóelemek tervezésekor, különösen olyan projektekben, ahol egy tápágon több hajtás működik. 2978 ford./perc névleges fordulatszámon az üzem továbbra is alkalmas a szinkronfordulatszámhoz közeli, egyenletes járást igénylő alkalmazásokhoz.
A 2300 kg tömeg a helyhez kötött ipari telepítésre szánt robusztus szerkezetet tükrözi. A nagy teljesítménysűrűséggel együtt ez a megoldás segít maximálisan kihasználni a helyet a géptérben és a technológiai blokkban egyaránt. Nagy gyárak és OEM-integrátorok számára gyakorlati alapot nyújt egy olyan hajtáshoz, amelyet állandó finomhangolás nélkül, hosszú távú működésre terveztek.
A H17RL Compact PRO gyors projektbe állításhoz készen áll olyan ipari üzemek számára, ahol a döntéseket a berendezés életciklusa alapján hozzák meg. Rendelje meg még ma, hogy következő technológiai rendszere felesleges késedelem nélkül készen álljon a telepítésre.
- Nyersanyag-szállítószalagok gyártócsarnokokban.
- Keverőhajtások vegyipari reaktorokban.
- Nagy folyamatszivattyúk az energiaiparban.
- Ventilátorok elszívó- és szűrőegységekben.
- Törőgépek adalékanyag-feldolgozásban.
- Granulálósorok a műanyagiparban.
- Extruderek polimerkeverékekhez.
- Forgódobos szárítók anyagfeldolgozásban.
- Tekercselőgépek a papíriparban.
- Hengersorok a kohászatban.
- Hidraulikus tápegységek préssorokhoz.
- Porleválasztók gyűjtőrendszerekben.
- Szállítómechanizmusok logisztikai központokban.
- Hűtőkörök az élelmiszer-feldolgozásban.
- Maróközpontok nehézforgácsoláshoz.
3000 ford./perc fordulatszámú elektromos motor, késedelem nélküli üzembe állításra készen
Olyan környezetben, ahol a fogyasztást, a rendelkezésre állást és a szervizbeavatkozásokat szorosan felügyelik, ez a 3000 ford./perc fordulatszámú elektromos motor magas folyamatos megbízhatósági követelményű projektek megoldása. Különösen ott alkalmas, ahol a hajtásnak egyenletesen kell működnie, hatékonyan kell felhasználnia az energiát, és egyértelmű szervizstratégiát kell követnie. A rendeléskor a telepítés úgy tervezhető meg, hogy minimális legyen az állásidő és gyorsabban induljon a termelés.
