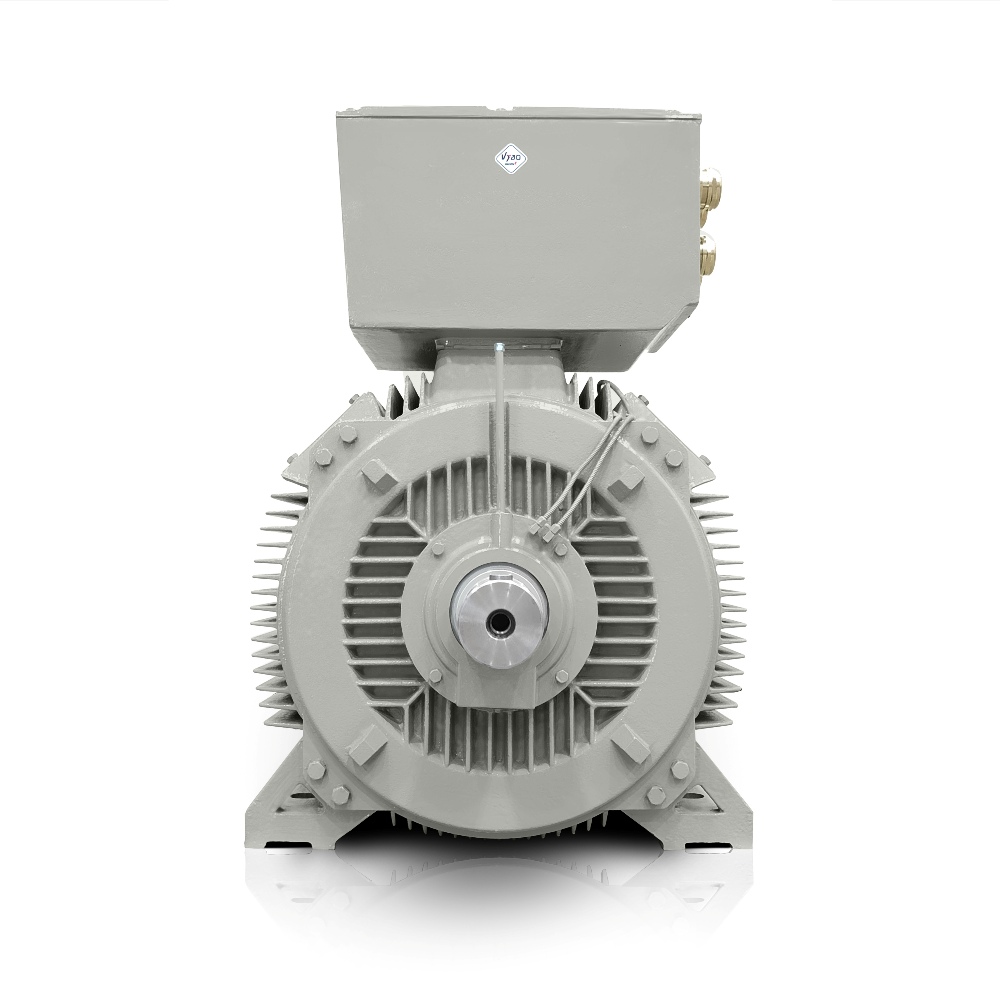

Háromfázisú elektromos motor: H17RL-355X2-6 355KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 355X2-6 |
| Névleges teljesítmény (kW) | 355 |
| Vázméret (mm) | 355 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 629 |
| Névleges áram 690 V (A) | 365 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,85 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 3424 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 130 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 650 |
| Külső indítási tehetetlenség (kg·m²) | 349 |
| GD² tehetetlenségi nyomaték (kg·m²) | 41,6 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2650 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322C3/6222C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A H17RL 355X2-6 olyan üzemekhez készült, ahol egyetlen 6-pólusú elektromos motornak szükségtelen helyigény nélkül kell nagy nyomatékot biztosítania. A gyakorlatban ez kompakt teljesítményt jelent folyamatosan működő és hosszú távú terhelés mellett is stabil üzemet igénylő gyártósorok számára.
6-pólusú elektromos motor nagy technológiai rendszerek stabil működéséhez
Ez a kisfeszültségű elektromos motor 355 kW teljesítménnyel és 990 ford./perc fordulatszámmal működik, ezért jól használható olyan hajtásokhoz, ahol fontos a tengelyerő és az egyenletes energiaátvitel. Nagy gyárak és technológiai rendszerek OEM-gyártói számára meghatározó, hogy a motor indítási tartalékot nyújtson, miközben az üzemet ellenőrzés alatt tartja.
A VYBO Electric ezt a modellt olyan sorozat részeként szállítja, amelyet igényes egységekbe, szivattyúállomásokba és hosszú munkaciklusoknak kitett elektromos motorral működő hajtásokba történő beépítésre terveztek.
Masszív öntöttvas szerkezet a hosszú élettartamért
A masszív öntöttvas szerkezet segít megőrizni a mechanikai merevséget rezgések, terhelésingadozások és ismételt indítások során. A gyártástechnológia szempontjából ez különösen fontos ott, ahol a szerelési stabilitást, a csapágyak védelmét és a minimális állásidőt figyelik.
- A masszív ház tartósságot biztosít folyamatos ipari terhelés alatt.
- A szerkezet korlátozza a nem kívánt lehajlást a nyomatékátvitel során.
- A megoldás olyan üzemekhez alkalmas, amelyek gyakori karbantartási beavatkozások nélkül hosszú élettartamot igényelnek.
Energiahatékonyság 355 kW teljesítménynél
Ekkora hajtásnál az energiahatékonyság kisebb veszteségeket jelent a valós üzemben. A △ 400V mellett 629 A és az Y 690V mellett 365 A névleges áram egyértelmű keretet ad az üzemeltetőnek a kapcsolószekrény, az indítórendszer és a motorvédelem tervezéséhez.
A 96,1 %-os hatásfok és a 0,85-ös teljesítménytényező gazdaságos működést támogat, különösen azokban az alkalmazásokban, ahol a hosszú napi üzemidő meghatározó. A B hőmérséklet-emelkedés az F szigetelési osztállyal együtt biztonságos hőmérsékleti tartományban tartja az üzemet.
Frekvenciaválasztás export- és OEM-projektekhez
Az eltérő hálózati szabványokat igénylő projektekhez 60 Hz-es megoldás is elérhető, ami egyszerűsíti az exportegységekben és több piacra szánt berendezésekben történő alkalmazást. Ez a rugalmasság lerövidíti a hajtástervezési időt és megkönnyíti az egyetlen platformra történő szabványosítást.
Alkalmazások, amelyekben a kompakt teljesítmény meghatározó
A H17RL 355X2-6 modell granuláló malmokban, nagy terhelésű szállítószalagokban, ömlesztettanyag-keverőkben, technológiaivíz-szivattyúkban, elszívó ventilátoregységekben, kompresszoregységekben és a műanyagipar extrudálósoraiban használható.
Ezekben az üzemekben nemcsak a kompakt teljesítményt, hanem a Tst/Tn 130 % és Tmax/Tn 200 % indítási jellemzőket is értékelni fogja, amelyek segítenek leküzdeni a gép terhelőnyomatékát. A 650 %-os Ist/In indítási jellemző szintén fontos a hajtás tervezésekor, és támogatja az indítóberendezés helyes kiválasztását.
Hosszú munkaciklusokra felkészített csapágyak és forgórész
A masszív alumínium forgórészkalitka támogatja a mechanikai tartósságot ismételt indításoknál és dinamikusabb terhelésnél. A DE oldali 6322C3 és az NDE oldali 6222C3 csapágyakat úgy választották ki, hogy a motor stabil működésre összpontosítva hosszú távú ipari használatot bírjon el.
A 2650 kg-os tömeg, a 349 000 kg·m² külső indítási tehetetlenség és a 41 600 kg·m² GD² tehetetlenségi nyomaték révén ez a megoldás illeszkedik a nagy gyártósorok masszív szerkezeteihez. A bevált VYBO Electric gyártó és forgalmazó biztonságot nyújt a szállítások és az ismételt projektbeszerzések tervezésekor is.
Használja ki az ajánlatot a H17RL 355X2-6 modellre, és szerezzen be olyan hajtást, amely masszív öntöttvas szerkezetet, energiahatékonyságot és az igényes ipari üzemhez szükséges tartalékot egyesíti.
