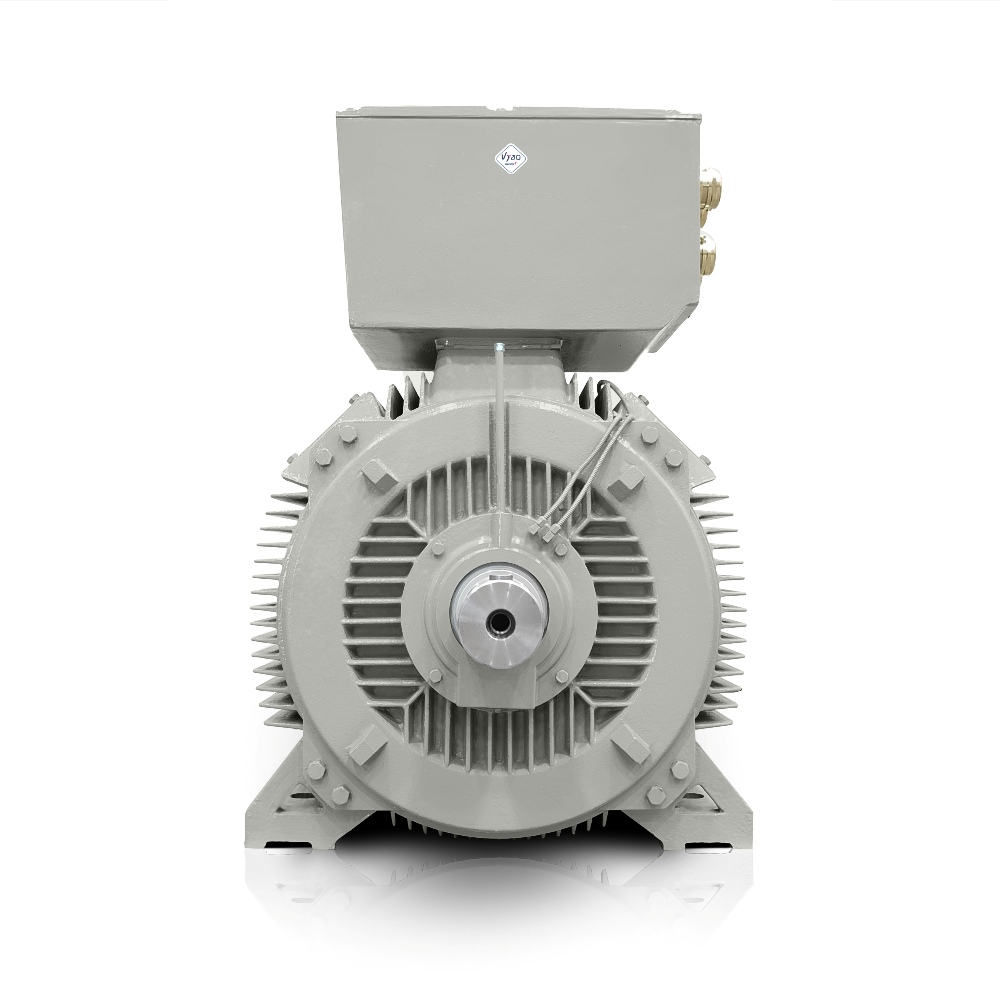

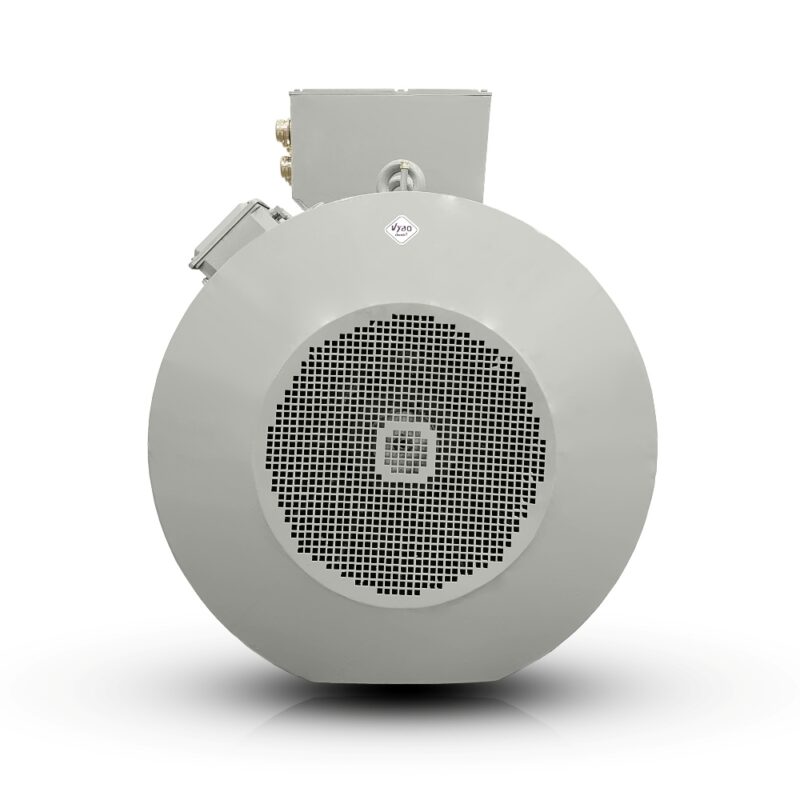

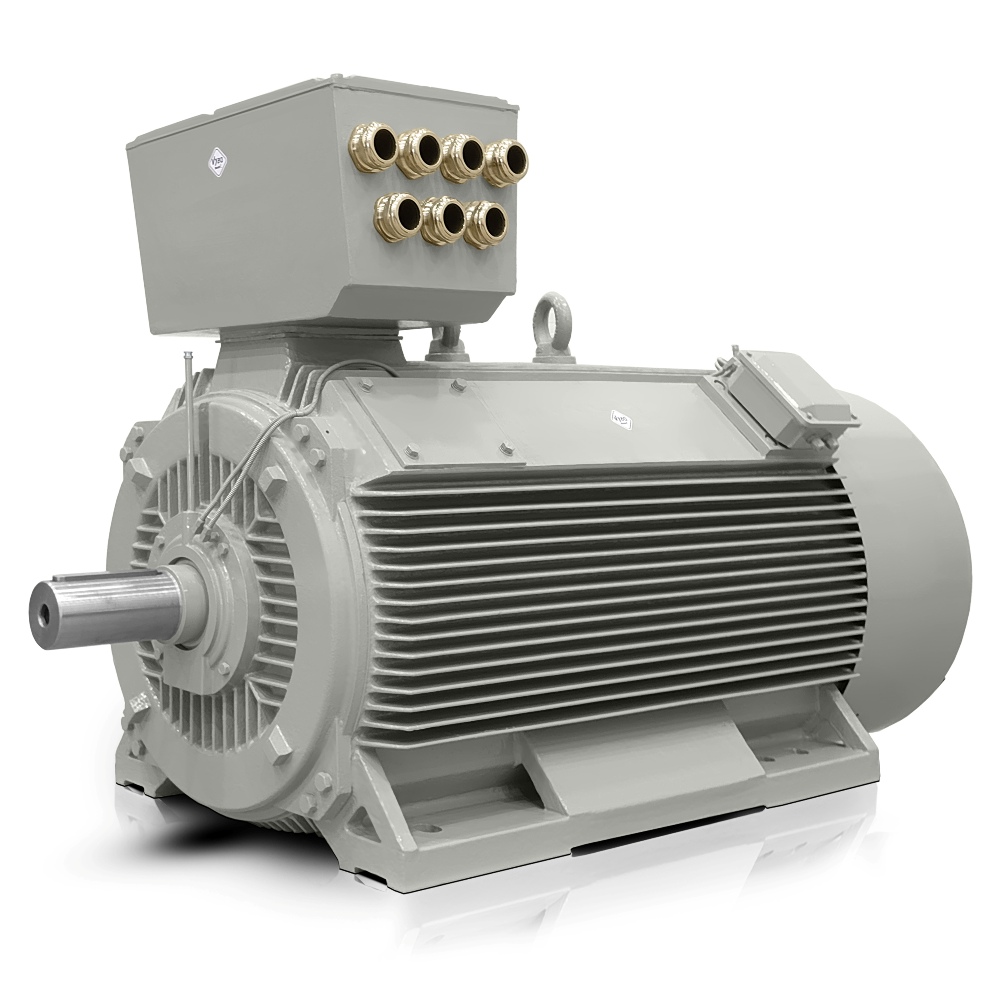

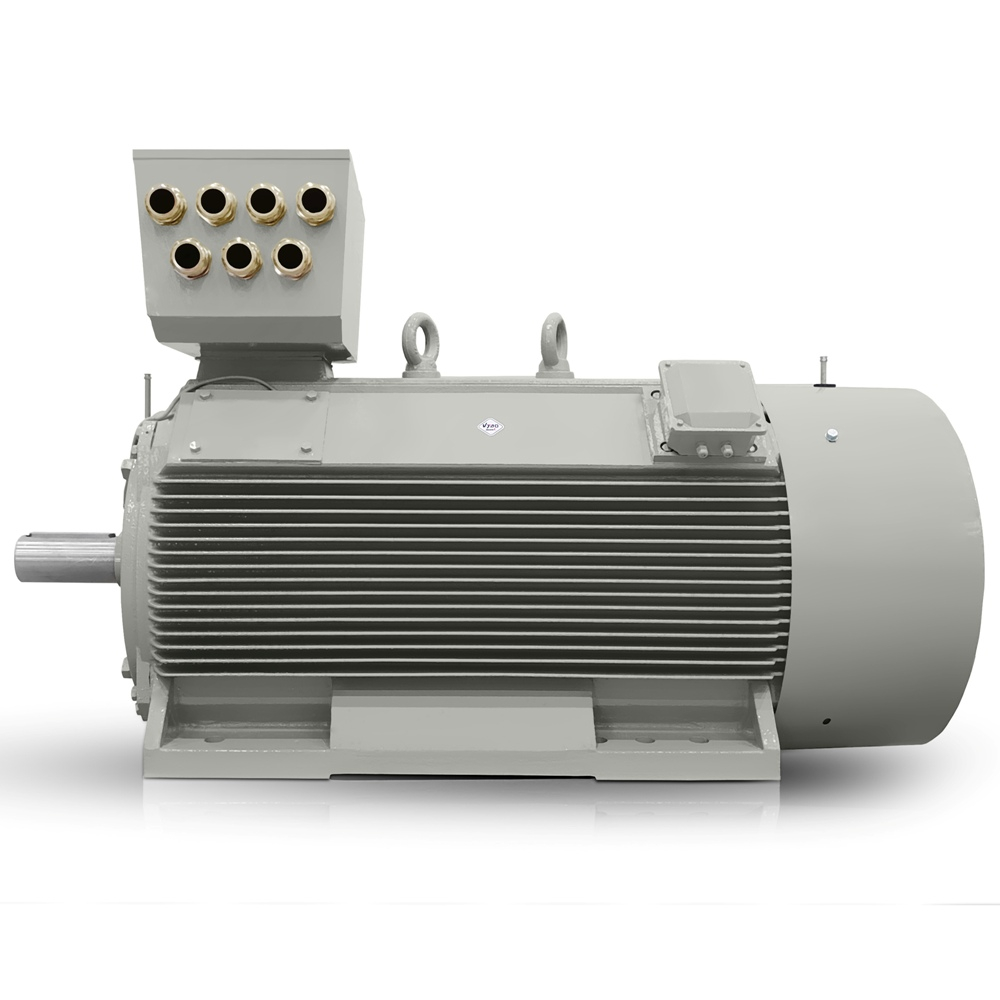

Háromfázisú elektromos motor: H17RL-355X1-6 315KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 355X1-6 |
| Névleges teljesítmény (kW) | 315 |
| Vázméret (mm) | 355 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 558 |
| Névleges áram 690 V (A) | 324 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,85 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 3039 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 130 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 650 |
| Külső indítási tehetetlenség (kg·m²) | 310 |
| GD² tehetetlenségi nyomaték (kg·m²) | 38,4 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2410 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322C3/6222C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
900 ford./perc fordulatszámú elektromos motor nagy teljesítménysűrűséggel ipari sorokhoz
A H17RL 355X1-6 nagy teljesítménysűrűséget biztosít olyan üzemekben, ahol minden centiméter beépítési hely és minden kilowatt hasznos teljesítmény számít. 900 ford./perc fordulatszámú elektromos motorként olyan hajtásokhoz tervezték, amelyeknek folyamatos terhelés alatt stabilan kell működniük, miközben korlátozott szerelési keretbe kell illeszkedniük. A gyakorlatban ez kevesebb kompromisszumot jelent a hajtástechnika tervezésekor és egyszerűbb integrációt a nagy technológiai rendszerekbe.
A 315 kW teljesítménynek és a 990 ford./perc fordulatszámnak köszönhetően a motor olyan alkalmazásokhoz alkalmas, ahol a háromfázisú elektromos motortól egyenletes energiaátvitelt várnak el egy hajtómű, szivattyú vagy technológiai egység felé. A gyárüzemeltetők számára fontos, hogy a kompakt teljesítmény helyet takarítson meg a géptérben az indításhoz és a hosszú távú terheléshez szükséges tartalék csökkentése nélkül.
Kompakt teljesítmény 355 mm-es tengelymagassággal a helytakarékosságért
A 355 mm-es tengelymagasság nagyobb szabadságot ad a tervezőknek a hajtás elhelyezésében olyan technológiákban, ahol a karbantartási hozzáférés és a kábelvezetés ugyanolyan fontos, mint maga a teljesítmény. Az ilyen típusú kisfeszültségű elektromos motor olyan egységekhez alkalmas, amelyek megbízható indítást, ésszerű helyigényt és könnyen szabályozható működést igényelnek. A nagy technológiai rendszerek OEM-gyártói számára az is előnyös, hogy egyetlen motorplatform több projektváltozatot is lefedhet.
A 3039 Nm névleges nyomaték támogatja az indítást és a terhelés alatti működést olyan alkalmazásokban, ahol a fordulatszám ingadozása nem megengedhető. A 130 %-os indítónyomaték és a 200 %-os billenőnyomaték segít dinamikusan megindítani a terhelést, míg a 650 %-os indítóáramot figyelembe kell venni a tápellátás és a védelmi elemek tervezésekor. Ez a háromfázisú elektromos motor ezért pontosan szabályozott indításra és stabil működésre épülő projektekhez alkalmas.
Masszív öntöttvas szerkezet a hosszú élettartamért
A masszív öntöttvas szerkezet növeli a motor mechanikai ellenállását a rezgésekkel, lökésterhelésekkel és az igényes környezetben végzett hosszú távú üzemmel szemben. Az F szigetelési osztállyal és a B hőmérséklet-emelkedéssel együtt a motor nagyobb munkaterhelés mellett is stabil üzemi viselkedést tart fenn. A karbantartás számára ez kevesebb nem tervezett beavatkozást és a szervizintervallumok jobb kiszámíthatóságát jelenti.
Az iparban ez a megközelítés különösen hatékony ott, ahol korlátozott a motor leállításának lehetősége. A VYBO Electric ISO-tanúsítványok szerint gyárt, ami támogatja a gyártási folyamatok megismételhetőségét és a rögzített ütemezésű projektek megbízható ellátását.
A 400/690 V feszültségválasztás egyszerűsíti az elosztórendszerekbe történő integrációt
A feszültség megválasztásának lehetősége egyszerűsíti a különböző típusú elosztórendszerekhez és indítási kapcsolásokhoz való csatlakozást. A 400/690 V-os értékek lehetővé teszik a tervezők számára, hogy a motort a meglévő villamos rendszer szükségtelen módosítása nélkül igazítsák az üzem infrastruktúrájához. Nagy gyáraknál ez praktikus a modernizációk során, amikor az új berendezést a termelés minimális befolyásolásával kell működő rendszerhez csatlakoztatni.
A 96,1 %-os hatásfok és a 0,85-ös teljesítménytényező hosszú napi használat mellett is segít gazdaságosan fenntartani az üzemet. Sok üzemórával működő hajtástechnikában ez a paraméter a teljes egység fogyasztásában és hőterhelésében tükröződik. Ezért a motor olyan üzemekhez alkalmas, amelyek az energiaköltséget és a folyamat stabilitását egyaránt figyelik.
Csapágyak és forgórész stabil folyamatos üzemhez
A masszív alumínium forgórészkalitka támogatja a tartósságot indításkor és ismételt terhelésnél. A DE oldali 6322C3 és az NDE oldali 6222C3 csapágyak kiegyensúlyozott működést alapoznak meg, ami fontos hosszú gyártási ciklusok és nehezebb technológiai rendszerekhez való csatlakozás esetén. A 310 000 kg·m² külső indítási tehetetlenséget és a 38 400 kg·m² GD² tehetetlenségi nyomatékot figyelembe kell venni a teljes rendszer tervezésekor, hogy a hajtás nem kívánt dinamikus ütések nélkül működjön.
Ipari alkalmazások, amelyekben a 900 ford./perc fordulatszámú elektromos motor jól teljesít
A motort a következő ipari alkalmazásokban használják:
- Adalékanyag-törő és -osztályozó berendezések kőfeldolgozó üzemekben.
- Keverőegységek hajtása cementgyártó sorokon.
- Víztelenítő szivattyúk bányászati és feldolgozó rendszerekhez.
- Szellőztetőrendszerek nagy technológiai csarnokokhoz.
- Kompresszorok és keverők vegyipari gyártási folyamatokban.
- Szállítószalagok kohászati és csomagolósorokon.
A 2410 kg-os tömeg olyan megoldásnak felel meg, amelyet mereven méretezett alapokra és szerelőkeretekre telepítenek. Az OEM-gyártók és az üzemeltetők számára egyaránt fontos, hogy egy ilyen háromfázisú elektromos motor a hely, a teljesítmény és a szervizelhetőség közötti gyakori kompromisszumok nélkül támogassa a folyamatot.
VYBO Electric megbízható teljesítményt igénylő projektekhez
A VYBO Electric olyan alkalmazásokra összpontosít, ahol a motornak ellen kell állnia a napi ipari terhelésnek, a tervezett leállásoknak és az új gyártórendszerek üzembe helyezésének. A H17RL 355X1-6 ezért megfelelő alap olyan projektekhez, amelyek kompakt teljesítményt, stabil működést és igényes hajtástechnikában hosszú távú használatra felkészített műszaki megoldást igényelnek.
