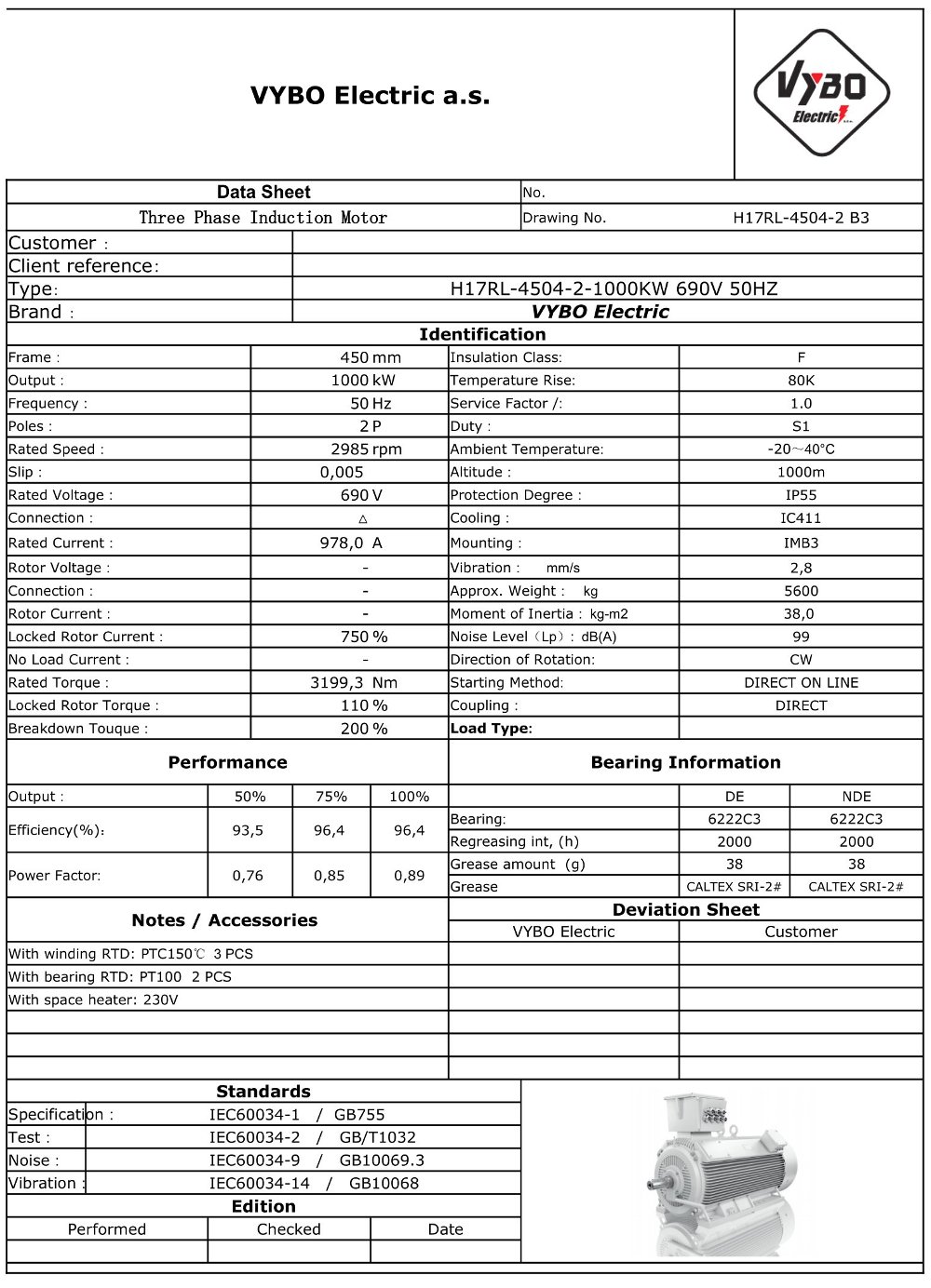

Háromfázisú elektromos motor: H17RL-450X3-2 1000KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 450X3-2 |
| Névleges teljesítmény (kW) | 1000 |
| Vázméret (mm) | 450 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2985 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 1688 |
| Névleges áram 690 V (A) | 981 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 3199 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 110 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 750 |
| Külső indítási tehetetlenség (kg·m²) | 326 |
| GD² tehetetlenségi nyomaték (kg·m²) | 27,2 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5600 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6221C3/6221C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A 2 pólusú elektromos motor, a H17RL 450X3-2 úgy készült, hogy ipari üzemekben kompakt teljesítményt biztosítson anélkül, hogy a hajtásegységben szükségtelenül nagy helyet igényelne. Ez az aszinkron elektromos motor a nagy gyárak üzemeltetői és az OEM-gyártók számára egyaránt stabil alapot kínál azokhoz a berendezésekhez, amelyeknek nagy tartalékkapacitással és ismétlődő terhelés mellett kell működniük. A gyakorlatban ez támogatja a technológia egyenletes indítását, az energiaelosztás pontosabb méretezését és a megbízható működést hosszú távú terhelés alatt.
Robusztus öntöttvas szerkezet igényes üzemhez
A robusztus öntöttvas szerkezet segít csillapítani a rezgéseket és megőrizni a mechanikai stabilitást még gyakori indításokkal és terhelésváltozásokkal járó alkalmazásokban is. A kalickás forgórészű aszinkron elektromos motor kialakításával együtt ez megbízható alapot teremt a csapágyak és a forgórész hosszú élettartamához.
- A keret nagy merevsége csökkenti a deformáció kockázatát folyamatos terhelés alatt.
- Az alkatrészek stabil rögzítése támogatja a hajtás pontosabb működését.
- Az energiahatékonyság segít ellenőrzés alatt tartani az üzemeltetési költségeket.
Kompakt teljesítmény és rugalmas frekvenciaválasztás
1000 kW teljesítményével és 2985 ford./perc névleges fordulatszámával a motor megfelelő paramétereket biztosít azokhoz a technológiákhoz, amelyeknél a korlátozott beépítési térben elérhető nagy teljesítmény döntő jelentőségű. A választható frekvencia a 60 Hz-et igénylő konfigurációkban is megkönnyíti az alkalmazást a hajtáskoncepció megváltoztatása nélkül. Így az aszinkron elektromos motor eltérő villamosenergia-ellátási szabványokkal és termelési követelményekkel rendelkező projektekhez is hozzáigazítható.
- A 3199 Nm névleges nyomaték támogatja a nagy dinamikájú terheléseket.
- A 110 %-os indítónyomaték-arány segíti a nagy tehetetlenségű rendszerek indítását.
- A 200 %-os maximálisnyomaték-arány növeli az üzemi tartalékot kritikus körülmények között.
Alkalmazás technológiai rendszerekben és gyártósorokon
A motor malmok, kőanyag-aprítók, kompresszorállomások, centrifugák, szivattyúegységek, ventilátorblokkok és ömlesztettanyag-szállító rendszerek hajtására használható. Ezekben az alkalmazásokban nemcsak a teljesítménytartalék, hanem a hosszú távú terhelés alatti stabilitás és a szabályozott termikus viselkedés is fontos. Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt támogatja az olyan üzemet, ahol a folyamatos ciklusok megbízhatósága alapvető.
A VYBO Electric bevált gyártási alapja
A VYBO Electric olyan megoldást szállít, amely a nagy ipari projektekből szerzett tapasztalatra és a technológiai rendszerekbe történő pontos integrálás követelményeire épül. A 6221C3 DE és a 6221C3 NDE csapágy kiszámítható működést támogat, míg a forgórészkalicka rézrúdjai segítik az energiaátvitelt igényes üzemben. 5600 kg tömegével és nagy tehetetlenségével a motor alkalmas marad azokra az alkalmazásokra, amelyekben robusztus szerkezet és hosszú távú működés szükséges. Használja ki az ajánlatot, és válasszon olyan megoldást, amely nagy teljesítmény és folyamatos terhelés mellett is megbízható működést támogat.
