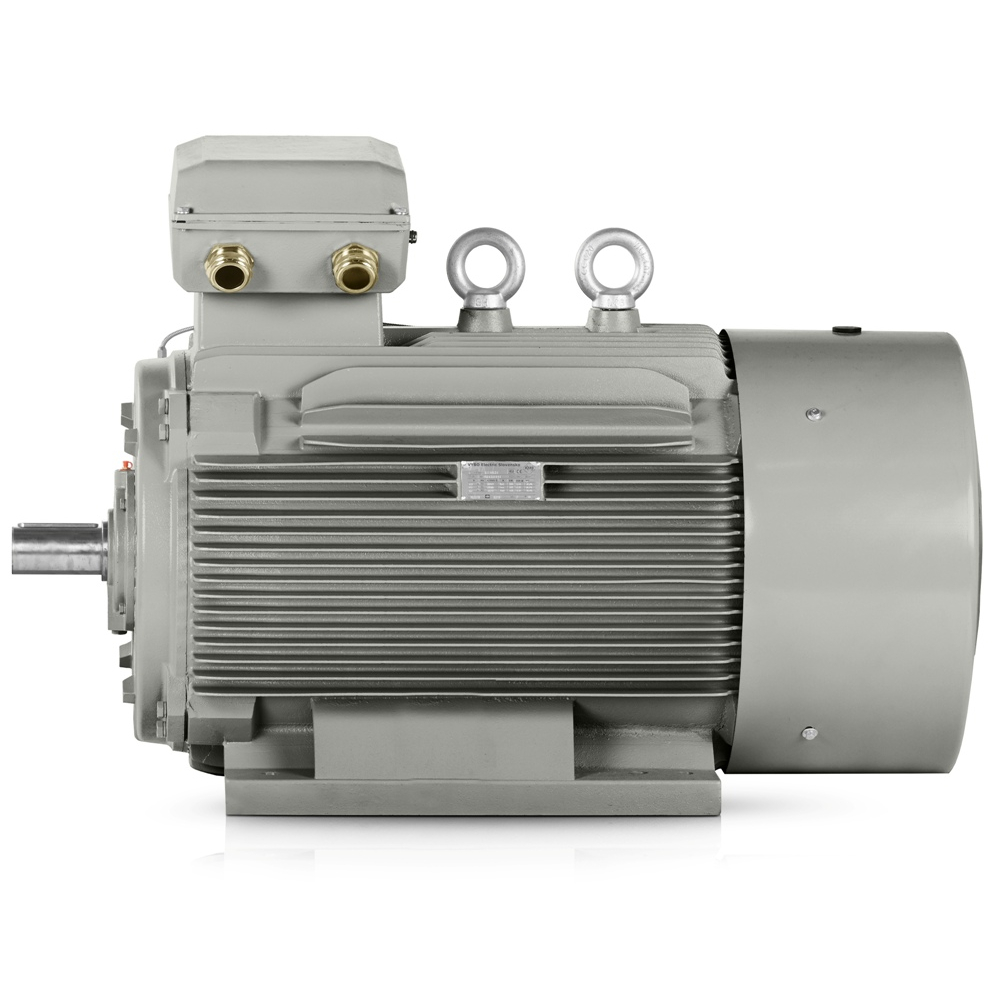

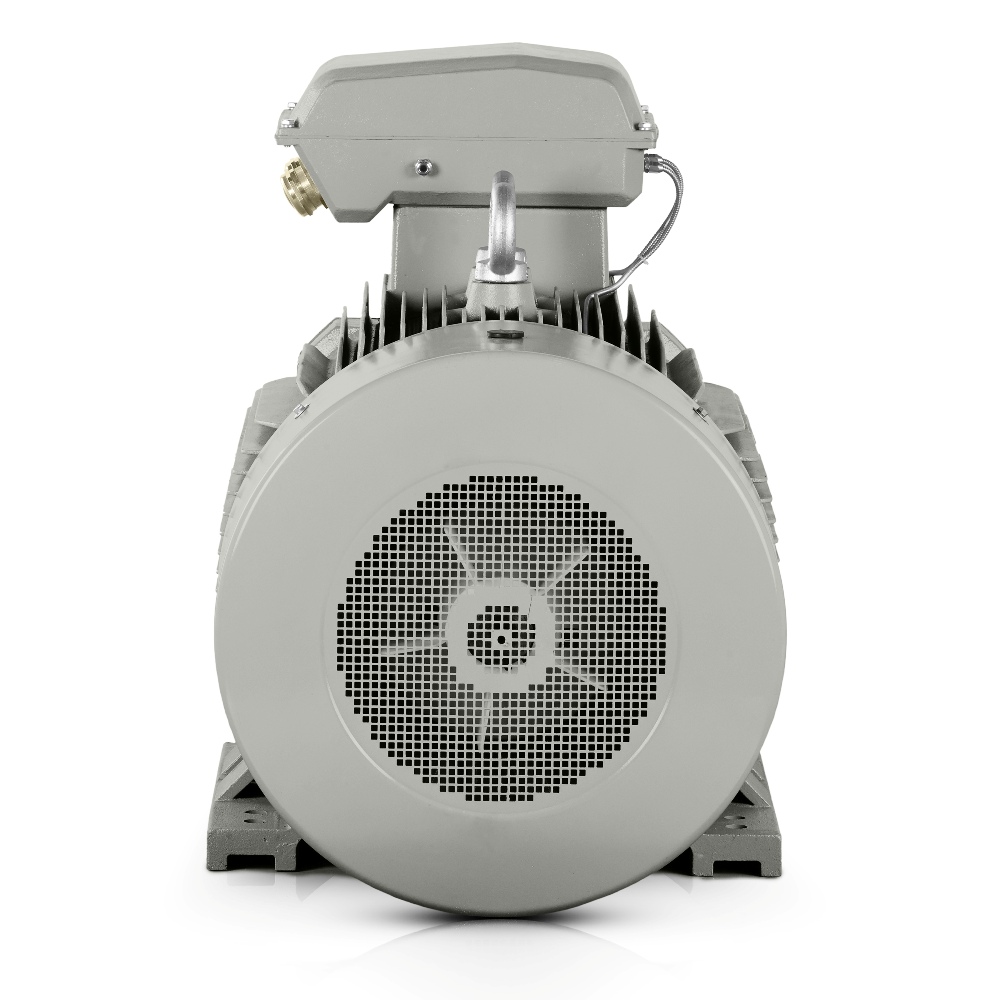

Háromfázisú villanymotor: 3LC-315M-6, 90 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-315M-6 |
| Névleges teljesítmény (kW) | 90 |
| Vázméret (mm) | 315 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 161 |
| Névleges áram 690 V (A) | 93,33 |
| Hatásfok 100%-os terhelésen (%) | 94,9 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,85 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 6,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 5,3297 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1412*727*1026 |
| Csomag tömege (kg) | 868 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A robusztus öntöttvas ház olyan tartalékot ad ennek a hajtásnak, amelyet a termelési, karbantartási és tervezőcsapatok hosszú távú terhelésnél értékelnek. Hatpólusú elektromos motorként a 3LC-315M-6 üzemi megtakarítást és értéket biztosít olyan gyártósorokon, ahol a stabil működés, a szervizintervallumok és a rezgésállóság meghatározó.
Hatpólusú elektromos motor termelési technológiák stabil működéséhez
A 90 kW névleges teljesítmény és a 990 ford./perc megfelelő alapot nyújt olyan technológiákhoz, amelyek egyenletes energiaátvitelt igényelnek felesleges indítási ütések nélkül. Ez az elektromos motor jól teljesít mindenhol, ahol folyamatos terhelés szükséges, és fontos a hajtás ésszerű méretezése a teljes gyártósoron.
A robusztus öntöttvas ház nem csupán szerkezeti részlet. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek megtartani a szerelési pontosságot és korlátozni a rezgések gépre történő átvitelét, ami hosszú üzemidő és beállításra érzékeny berendezések esetén fontos.
Öntöttvas ház hosszú távú tartóssághoz folyamatos üzemben
Közepes vállalatok és nagy gyárak számára fontos, hogy a motor ismételt indításokat, állandó terhelést és a meglévő összeállításokba történő egyszerű integrációt is kezelje. Ez az aszinkron elektromos motor olyan üzemekhez alkalmas, ahol a működést szervizablakok köré tervezik, és a berendezés teljes élettartama alatt figyelik az összköltségeket.
- Technológiaivíz-szivattyúállomások vegyipari termelésben.
- Szállítórendszerek ömlesztett anyagok csomagolásához.
- Törő- és válogatósorok adalékanyag-feldolgozásban.
- Szellőztetőegységek nagy légszállítású gyártócsarnokokhoz.
- Extruderek műanyag-feldolgozásban.
- Malmok és keverők szakaszos élelmiszer-termelésben.
IE3 hatásfokosztály alacsonyabb fogyasztáshoz folyamatos terhelés mellett
Az IE3 hatásfokosztály normál körülmények között energiatakarékos működést támogat, ami 90 kW teljesítményszinten fontos a fogyasztás kézben tartásához hosszú termelési ciklusok során. Azoknál a projekteknél, ahol figyelik a beruházás megtérülését, ez a megközelítés az üzemeltetési költségekben jelenik meg anélkül, hogy megváltoztatná a technológia munkaritmusát.
A gyártó többéves tapasztalata azokban a részletekben is megmutatkozik, amelyek a gyakorlatban fontosak a problémamentes telepítéshez és az azt követő szervizhez. A 2-M63X1.5 kábelbevezetők, a 6319-C3 DE csapágy és a 6319-C3 NDE csapágy olyan műszaki megoldást támogatnak, amelyet ésszerű csatlakoztatásra és szervizfolytonosságra terveztek.
Telepítési és üzemi adatok a hajtás pontos integrációjához
A névleges áram △ 400V esetén 161 A, Y 690V esetén pedig 93.33 A, ami egyszerűsíti a védelem méretezését és a kapcsolóberendezés tervezését. A 2 indítónyomaték-arány és a 2 billenőnyomaték-arány segíti az olyan alkalmazások tervezését, ahol fontos a kiszámítható dinamika. A 6.7 indítóáram-arányt figyelembe kell venni az indítási mód és a védelem kiválasztásakor.
A 94.9% hatásfok és a 0.85 teljesítménytényező teljessé teszi a hosszú távú, igényes ipari használatra előkészített hajtás profilját. A 83 dB(A) zajszint, az 5.330 kg/m² rotor-tehetetlenség, a 868 kg csomagolt tömeg és az 1412*727*1026 mm csomagméret gyakorlati adatok a logisztika, a telepítés és a mozgatás tervezéséhez.
90 kW teljesítmény olyan sorokhoz, ahol minden termelési ciklus számít
A gyakorlatban ez olyan projektek megoldása, ahol az elektromos motornak stabilan, szervizszempontból kiszámíthatóan és hosszabb termelési időtávra elegendő tartalékkal kell működnie. A 3LC-315M-6 ezért olyan környezetekbe illik, ahol a hajtástól folyamatosságot, tartósságot és ésszerű üzemeltetési költségeket várnak el.
