Háromfázisú villanymotor: 3LC-315S-6, 75 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-315S-6 |
| Névleges teljesítmény (kW) | 75 |
| Vázméret (mm) | 315 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 136 |
| Névleges áram 690 V (A) | 78,84 |
| Hatásfok 100%-os terhelésen (%) | 94,6 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,84 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 6,6 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 4,58265 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1302*727*1026 |
| Csomag tömege (kg) | 763 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
Ipari gyártósorokon, szivattyúállomásokon és keverőegységekben a megbízható teljesítményátvitel határozza meg a teljes termelési folyamat stabilitását. A 3LC-315S-6 6 pólusú elektromos motor olyan hatékonyságot és értéket kínál, amelyet minden olyan üzem értékel, ahol figyelik az energiafogyasztást, a folyamatosságot és a hajtás üzemkészségét. Ebben az osztályban különösen alkalmas olyan helyekre, ahol a hajtástechnikának alacsonyabb fordulatszámon nagy nyomatékot kell biztosítania felesleges leállások nélkül.
Az IE3 hatásfokosztály normál terhelés mellett alacsonyabb fogyasztást támogat, és segít kézben tartani az üzemeltetési költségeket. A nagyon magas hatásfok különösen hosszú termelési ciklusok során mutatkozik meg, amikor az energiafogyasztás különbségei a hajtás teljes energiamérlegében is tükröződnek.
6 pólusú elektromos motor termelési egységek stabil működéséhez
A 990 ford./perc névleges fordulatszám olyan technológiákhoz alkalmas, amelyek lágyabb gyorsítást és kiegyensúlyozott működést igényelnek túlzott dinamikus mechanikai terhelés nélkül. A △ 400V 136 A névleges áram és az Y 690V 78.84 A névleges áram szilárd alapot ad a tervezőknek a kapcsolóberendezések és védelmek méretezéséhez. Integrációs szempontból a 0.84 teljesítménytényező is fontos, amikor több nagy fogyasztóval rendelkező környezetek energiaellátó rendszerét tervezik.
Az ilyen méretezésű elektromos motor olyan üzemekhez alkalmas, ahol fontos a folyamat ismételhetősége és a hosszú távú terheléssel szembeni ellenállás. A 3LC PRO modelljelölés ebben a teljesítményosztályban természetesen illeszkedik azokba az összeállításokba, ahol elvárás a szokásos ipari szabványokkal való kompatibilitás és az egyszerűbb szervizstratégia.

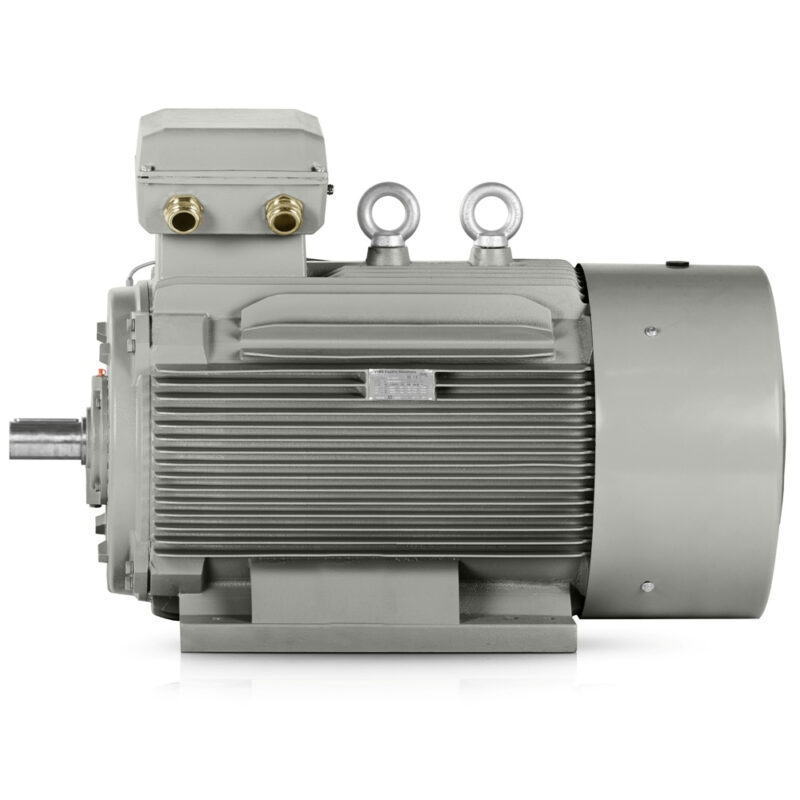

Robusztus öntöttvas ház nehéz üzemi körülményekhez
A robusztus öntöttvas ház növeli a rezgésekkel, ütőterhelésekkel és a gyártócsarnokokban történő hosszú távú használattal szembeni ellenállást. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak igényes telepítés esetén is segítenek megtartani a szerelési geometriát. Ez különösen a nagyobb hajtásoknál fontos, ahol a telepítés pontossága közvetlenül befolyásolja a mechanikai alkatrészek élettartamát.
A 83 dB(A) zajszint olyan érték, amelyet ipari környezetben a munkahely és a burkolat kialakításakor figyelembe kell venni. A 4.583 kg/m² rotor-tehetetlenség a 2 indítónyomaték-aránnyal és a 6.6 indítóáram-aránnyal együtt kiszámítható indítási viselkedést biztosít. A 6319-C3 DE csapágy és a 6319-C3 NDE csapágy megfelelő kenési és karbantartási rend mellett hosszú távú mechanikai stabilitást támogat.
Tipikus alkalmazások termelési és folyamathajtásokban
A 3LC PRO modell ebben a kivitelben különösen alkalmas a következő konkrét alkalmazásokra:
- Szállítószalag főhajtása folyamatos anyagszállítást végző válogatósorban.
- Csigás szállító hajtása ömlesztett nyersanyagokhoz silóüzemekben.
- Keverő hajtóegysége vegyipari és élelmiszeripari feldolgozásban.
- Recirkulációs szivattyú hajtása technológiaivíz-üzemben.
- Törőgép főhajtása adalékanyag-feldolgozásban.
- Forrólevegős egység ventilátorhajtása szárítósorban.
- Présgép egysége gépipari és újrahasznosító üzemekben.
- Hengerlő- vagy felcsévélő állomás hajtása fólia- és szalagfeldolgozásban.
Ezekben az alkalmazásokban fontos, hogy egy 400 V-os elektromos motor tervezett leállás nélkül viselje a hosszú távú terhelést. A 2-M63X1.5 kábelbevezetőkön keresztüli kábel-előkészítés az összeállítás tervezését is segíti, és egyszerűsíti a csatlakoztatást kapcsolóberendezésekben vagy nagyobb vezető-keresztmetszetű kábelutakon.
Méretek, csatlakoztatás és szervizkészség a telepítőcsapatok számára
A 315 mm tengelymagasság és az 1302*727*1026 mm csomagméret egyszerűsíti a mozgatás, a tárolás és a telepítési területhez való hozzáférés tervezését. A 763 kg csomagolt tömeg megfelelő emelőberendezést igényel, ezért a motor leginkább olyan üzemekhez alkalmas, amelyek fel vannak készülve nagyobb hajtások mozgatására. Szervizszempontból fontos, hogy a műszaki megoldás régóta bevált, a telepítő- és karbantartó csapatok által jól ismert szabványon alapuljon.
A bevált gyártó és forgalmazó VYBO Electric portfóliójából származó 3LC-315S-6 olyan környezetekbe illik, ahol nemcsak a teljesítményt, hanem az üzembiztonságot és a pótalkatrészek rendelkezésre állását is figyelik. A 94.6% hatásfok stabil munkapontokon gazdaságos üzemet támogat, és segít a költségeket a hajtás teljes életciklusa alatt ellenőrzés alatt tartani.
3LC PRO hosszú ciklusokra és gyors üzembe helyezésre felkészítve
Azoknak a termelőüzemeknek, amelyek stabil üzemben megbízható 6 pólusú elektromos motort igényelnek, ez a kivitel tartósságra és energiatudatos működésre összpontosító gyakorlati megoldást kínál. Ha a hajtást hosszú várakozás nélkül kell üzembe helyezni, rendelje meg a 3LC-315S-6 modellt minél hamarabb, mert ebben a teljesítményosztályban gyorsan változik a raktárkészlet.
