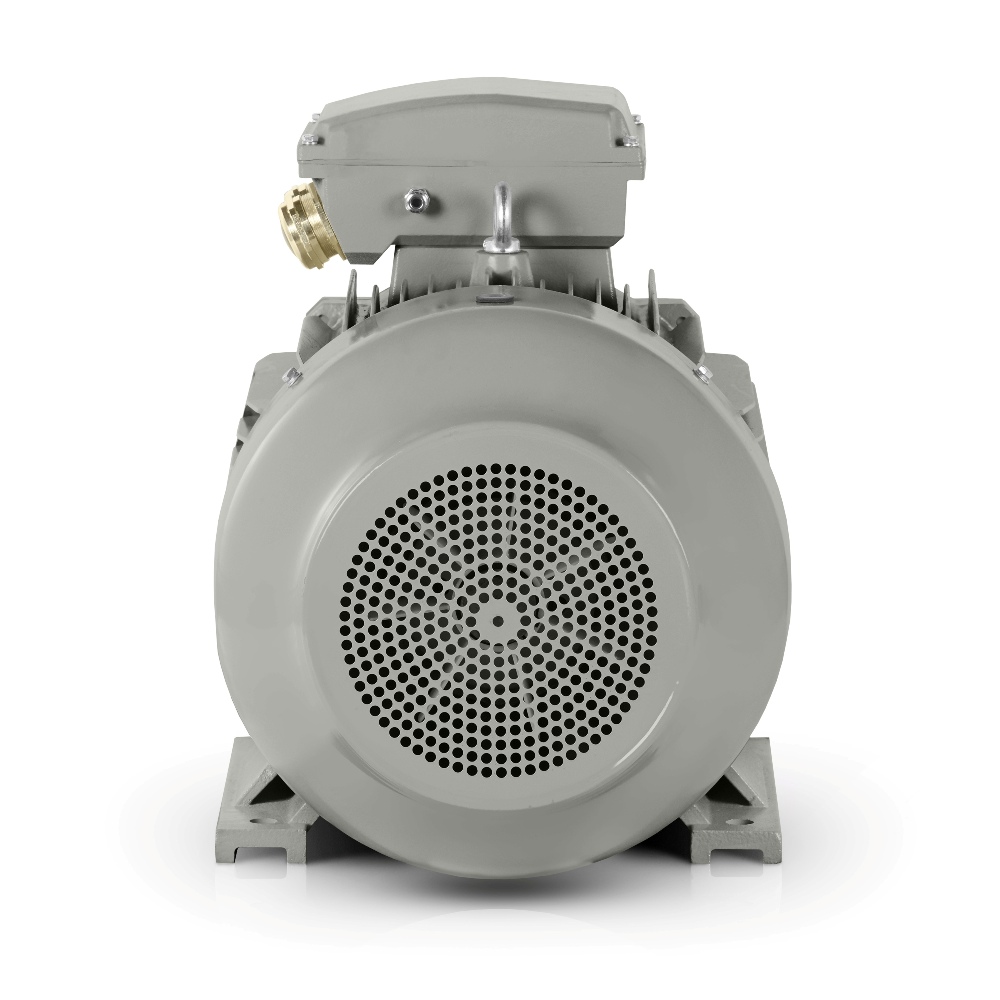

Háromfázisú villanymotor: 3LC-280M-6, 55 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-280M-6 |
| Névleges teljesítmény (kW) | 55 |
| Vázméret (mm) | 280 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 98,1 |
| Névleges áram 690 V (A) | 56,87 |
| Hatásfok 100%-os terhelésen (%) | 94,1 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,86 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 7,3 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 2,341 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1152*652*846 |
| Csomag tömege (kg) | 550 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6317-C3/6317-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC PRO 3LC-280M-6 olyan 1000 ford./perc fordulatszámú elektromos motorként készült, amely a mindennapi működésben ideális egyensúlyt kínál a beszerzési ár és az energiamegtakarítás között. A gyakorlatban ez azt jelenti, hogy a 3LC-280M-6 stabil teljesítményt tarthat fenn a könnyű- és középiparban, OEM egységekben és kisebb technológiai egységekben, ahol pontos integrációt és hosszú távú, szükségtelen beavatkozások nélküli működést várnak el.
A robusztus öntöttvas vázat olyan alkalmazásokhoz tervezték, ahol a motor nagyobb mechanikai terhelés, gyakori indítás és szigorú beállítási követelmények mellett működik. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek megőrizni a hajtás geometriáját gépvázakon, szállítókon és szivattyúegységeken történő hosszú távú használat során. A szerelőcsapatok számára ez merevebb rögzítést és kisebb kockázatot jelent arra, hogy a rezgés az egész gépen átadódjon.
Az 55 kW névleges teljesítmény, a 990 ford./perc névleges fordulatszám és a 400/690 V üzemi feszültség kombinációja rugalmasságot ad a tervezőknek a valós ipari felhasználású hajtások kialakításában. 400 V-os elektromos motorként csatlakoztatva az egység mindenütt megfelelő, ahol megbízható indítás és egyenletes terhelési jellemzők szükségesek. Az ebbe az osztályba tartozó háromfázisú elektromos motorokat gyakran olyan alkalmazásokhoz választják, amelyeknek hosszabb üzemi ciklusok alatt sem szabad ingadozniuk.
1000 ford./perc fordulatszámú elektromos motor a termelési technológiák stabil működéséhez
Üzem közben a kulcskérdés az, hogy a hajtás ugyanazt a viselkedést tartja-e fenn a teljes műszakciklus alatt. Ez a háromfázisú elektromos motor mindenütt alkalmas, ahol a gyorsításnak egyenletesnek kell lennie, és ismételt indítás várható túlzott hőterhelés nélkül. A 2 indítónyomaték-arány és a 7.3 indítóáram-arány szilárd alapot ad a tervezőknek a nagyobb tehetetlenségű egységek indítórendszerének kialakításához.
A tipikus gyakorlatban a következő konkrét alkalmazásokban használják:
- szalagos szállító hajtása fémalkatrész-gyártó soron,
- műanyaggyártásban granulátumot kezelő csigás szállító hajtómotorja,
- keverőhajtás élelmiszer-feldolgozó technológiai egységben,
- motor centrifugálszivattyúhoz hűtőkörben,
- ventilátorhajtás elszívó légkezelő rendszerben,
- hajtóegység szakaszosan működő csomagológéphez,
- keverőberendezés hajtása vegyszeradagoló állomáson,
- motor csiszolóállomáshoz egy kisebb gépipari üzemben.
Ez az alkalmazástípus olyan motort igényel, amely a technológiához alkalmazkodik, nem fordítva. Ezért fontos a 2.341 kg/m² rotor tehetetlenségi nyomatéka is, amely kiszámítható indítást támogat nagyobb terhelőnyomatékú egységekben.
Az IE3 hatásfok segít ellenőrzés alatt tartani az üzemeltetési költségeket
Az IE3 hatásfokosztály praktikus választás olyan üzemekhez, ahol a motor naponta sok órát működik, és minden megtakarított watt megjelenik az éves költségekben. Az ilyen típusú hajtás nagyon magas hatásfoka különösen stabil terhelés mellett mutatkozik meg, ahol fontos, hogy az energia hasznos teljesítménnyé, ne pedig szükségtelen veszteséggé alakuljon. A 94.1%-os hatásfok és a 0.86 teljesítménytényező segít fenntartani az ésszerű villamos üzemi egyensúlyt.
OEM gyártók számára az is fontos, hogy a motor bonyolult burkolat- és tartóváz-módosítások nélkül integrálható legyen a gépekbe. A 550 kg-os csomagolt tömeg és a 1152*652*846 mm-es csomagolási méretek egyszerűsítik a logisztikát és a telepítés tervezését. A 2-M63X1.5 kábeltömszelencék praktikus helyet biztosítanak a bejövő vezetők elvezetésére ipari egységekben.
Csapágyelrendezés a hosszú távú üzemi pontosságért
A 6317-C3 DE csapágy és a 6317-C3 NDE csapágy olyan megoldást kínál, ahol megbízható tengelyalátámasztás és hosszú távú terheléssel szembeni ellenállás szükséges. A 78 dB(A) zajszinttel együtt a motor megfelel az ipari üzem követelményeinek, ahol nemcsak a teljesítményt, hanem a csarnok akusztikai viselkedését és a kezelő komfortját is figyelemmel kísérik.
A gyártási dokumentáció ISO tanúsítványai megerősítik, hogy a teljes folyamat az ismételhető szállításokra és a sorozatos alkalmazáshoz szükséges stabil minőségre összpontosít. A telepítési és beszerzési csapatok számára ez egyszerűsíti a cserék és szervizintervallumok tervezését hosszabb projektekben.
A 3LC PRO 3LC-280M-6 mindenütt megfelelő, ahol a hajtásnak robusztusnak, gazdaságosnak és valós termelési terhelésekre késznek kell lennie. Használja ki az ajánlatot, és válasszon olyan motort, amely támogatja a technológia stabil működését, az alacsonyabb folyó költségeket és a gépeibe való megbízható integrációt.
