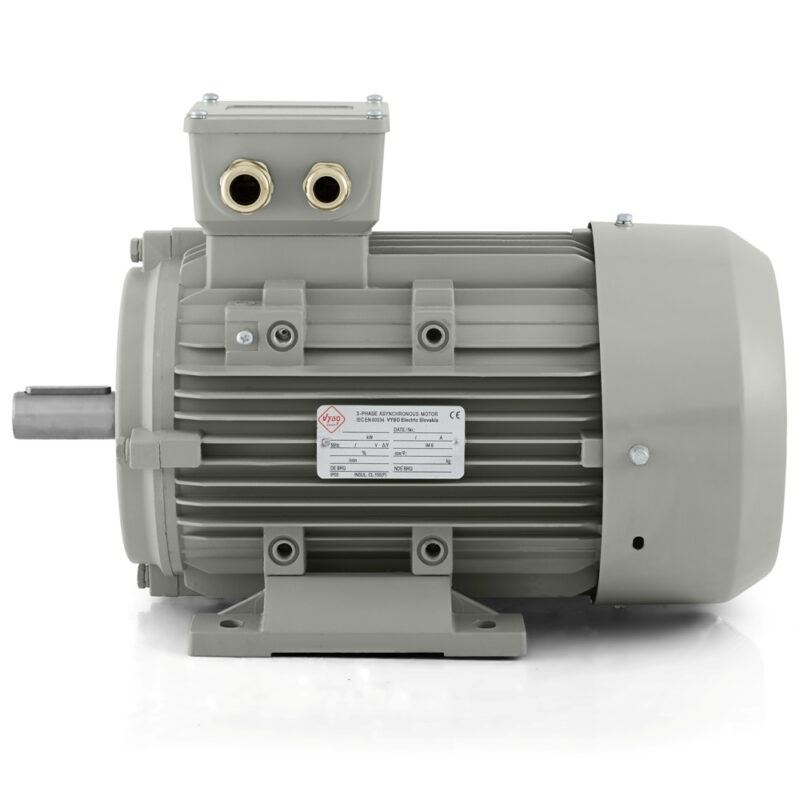

Elektromos motor 5,5 kW, 1440 ford./perc, 400 V, 1AL-132S-4

1AL-132S-4 villanymotor hosszú ideig, stabil ritmusban működő technológiákhoz

Nem minden üzemi hajtás tölt be csupán segédfunkciót. Szivattyúzásnál, szellőztetésnél, keverésnél vagy az anyag egyenletes továbbításánál gyakran közvetlenül a motoron múlik, hogy a sor ingadozások nélkül tartja-e a tempóját. Az 1AL-132S-4 villanymotor az 1AL OPTIMAL sorozatból pontosan ilyen felhasználásra készült. Teljesítménye 5,5 kW, névleges feszültsége 400/690 V, kapcsolása delta/csillag, és 50 Hz frekvencián 1440 ford./perc névleges fordulatszámot ér el. 4 pólusú háromfázisú aszinkron motor, 132 mm-es tengelymagassággal, amely stabil mechanikai alapon kész a rendszeres ipari üzemre.

A gyakorlatban ez a modell természetesen alkalmazható szállítósorokon, szivattyúknál, ventilátoregységekben, elszívórendszerekben, keverőegységekben, adagolóberendezésekben, csomagolósorokon, anyagmozgató technológiákban, válogató munkahelyeken és újrahasznosító egységekben. Nem csupán az számít, hogy a motor elindítsa a technológiát. A lényeg az, hogy stabil üzemi állapotban tudja tartani akkor is, amikor a termelés órákon át fut, a terhelés a folyamat fázisával változik, vagy a sor egyes részei ismétlődő ciklusban kapcsolnak be.

Olyan teljesítményszint, amelynek valódi üzemi jelentősége van a gépben

5,5 kW teljesítménynél a motor már nem csupán egy kisebb segédág hajtását jelenti, hanem nagyon gyakran egy adott egység fő munkaterhelését viseli. A névleges áram 11,12 A 400 V-on és 6,45 A 690 V-on, ami fontos a tápellátás, a védelem és a kapcsolószekrénybe történő integrálás tervezésekor. A 85,7 % hatásfok és a 0,83 teljesítménytényező jó alapot teremt hosszú távú használathoz olyan technológiákban, ahol a hajtástól rendszeres működést és szükségtelen leállások nélküli üzemet várnak el. Az 1440 ford./perc névleges fordulatszám szintén egyenletes erőátvitelt támogat mind közegeknél, mind mechanikai mozgásnál.

A valós üzemben nagyon fontos az is, hogyan viselkedik a motor indítás közben. A 2,3-as indítónyomaték-arány, a 2,3-as billenőnyomaték-arány és a 7-es indítóáram-arány kiszámítható viselkedést ad ennek a modellnek az indítás és a terhelésre való átmenet során. Szivattyútechnikában, ventilátoroknál vagy szállítószalagoknál ez megbízhatóbb indítást jelent az egész egységet érő nem kívánt zavarok nélkül. A parabolikus vagy lineáris terhelési karakterisztika tovább bővíti a felhasználást olyan technológiákban, ahol a munkaciklus során az ellenállás az áramlás, a nyomás vagy az anyagmozgás függvényében változik.

Ismételt indításnál a sima felfutás döntő jelentőségű

Az 1AL-132S-4 modell alkalmas DOL közvetlen indításra, frekvenciaváltós vezérlésre és lágyindító használatára. Ez a tervezőnek és az üzemeltetőnek is nagyobb mozgásteret ad az indítási mód kiválasztásában. Bizonyos esetekben elegendő a közvetlen indítás, máshol viszont fontosabb a finomabb felfutás vagy a működés pontosabb hozzáigazítása a gép karakteréhez. Adagoló, folyamatos szállítású vagy szabályozott áramlású sorokon ez nagyon praktikus, mert a hajtás jobban illeszthető a technológiai tempóhoz.

A 0,0214 kg·m² rotor tehetetlenségi nyomaték is fontos szerepet játszik. Ismétlődő munkaciklusú berendezésekben, ahol a sor tételekben indul, vagy a mechanikai rendszer több folyamatfázis között vált, ez az érték segít megőrizni a hajtás határozottabb reakcióját. A motor mindkét irányban foroghat, ami bővíti az alkalmazhatóságot irányváltó mechanizmusokban, kétirányú adagolásban és változó mozgásirányú technológiai egységekben.

Az üzemi környezet tartós és stabil hajtást igényel

A termelés során a motor porral, hővel, rendszeres tisztítással és hosszú munkaszakaszokkal találkozik. Ezért fontos az IP55 védettség, amely segít megóvni a belső részeket a portól és a fröccsenő víztől. Szivattyúállomásokon, anyagmozgatásnál, csomagolóüzemekben és légkezelő egységekben ennek közvetlen hatása van az üzembiztonságra. Az IC411 hűtés hosszabb terhelés alatt is stabil hőháztartást támogat, ami ebben a teljesítményosztályban alapvető.

A motor F szigetelési osztályt és B hőmérséklet-emelkedési osztályt alkalmaz. Legfeljebb +65 °C környezeti hőmérsékletre és 1000 m magasságig tervezték. Az S1, S2, S3, S4-S9 üzemmódok az 1,0 szerviztényezővel együtt folyamatos és szakaszos működést is lehetővé tesznek. Ez fontos ott, ahol a technológia egyik része folyamatosan működik, a másik pedig a termelési ciklus vagy tétel szerint kapcsol be.

Egyenletes járást támogató mechanikai konstrukció

A DE és NDE oldalon egyaránt 6308-2Z csapágyak vannak. A kenést a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír biztosítja. A fél reteszes kiegyensúlyozás fontos szíjtárcsák, tengelykapcsolók és más erőátviteli elemek szerelésekor, ahol az egyenletes járás és a biztos mechanikai kapcsolat lényeges. A 71 dB(A) zajszint és a 2,8 mm/s rezgéssebesség A osztályban kifinomult mechanikai működést támogat több hajtást tartalmazó egységekben és hosszú üzemidő alatt egyaránt.

Az elektromos csatlakozáshoz 2-M32X1.5 kábelbevezetés áll rendelkezésre. A 43 kg csomagolt tömeg és az 500 × 290 × 340 mm csomagolási méret megkönnyíti az anyagmozgatás, a raktározás és a szervizcsere tervezését. Az 1AL OPTIMAL sorozat az iparban nagyon jó ár-érték arányáról, gyors üzembe helyezéséről és széles kompatibilitásáról ismert. Szereléskor az IM B3, IM B35, IM B5, IM B14, IM B34 kivitelek használhatók. Az 1AL-132S-4 villanymotor így professzionális megoldás olyan üzemek számára, ahol 5,5 kW teljesítményre, stabil és megbízható működésre, valamint hosszú üzemi időre alkalmas hajtásra van szükség.
